Błyskające moduły LED
* ZESTAW DO SAMODZIELNEGO MONTAŻU *

błyskające lampy led NE555 Detonation Flash Light Suite DIY Kit

Zestaw do samodzielnego montażu. Ukłąd zbudowany w oparciu o multiwibrator NE555 generujący przegieg prostokątny podawany na wejście licznika CD4017. Wyjście licznika sterują tranzystorami, które wysterowywują 3 moduły z diodami świecącymi LED. Finalnie otrzymujemy elekt świetlny 3 błyskających modułów LED. Migające diody LED są w kolorze czerownym, niebieskim, białym.
  • napięcie zasilania: 12V
  • wymiary płytki modułu: 4,8 x 3,1cm
  • wymiary modułu LED: 3,4 x 2,5cm


prezentacja działania zmontowanego urządzenia:
--> Instrukcja VIDEO W PRZYGOTOWANIU <--

Zestaw do samodzielnego montażu tzw. KIT, DIY. Ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT.

instrukcja montażu zestawu:
--> Instrukcja montażu  VIDEO W PRZYGOTOWANIU <--


ocena stopnia trudności:
  • płytka jednostronna
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - TAK
  • schemat montażowy - NIE
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: brak
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)

schemat ideowy
schemat ideowy

zdjęcia urządzenia po zmontowaniu:

błyskające lampy led NE555 Detonation Flash Light Suite DIY Kit  błyskające lampy led NE555 Detonation Flash Light Suite DIY Kit  błyskające lampy led NE555 Detonation Flash Light Suite DIY Kit
błyskające lampy led NE555 Detonation Flash Light Suite DIY Kit  błyskające lampy led NE555 Detonation Flash Light Suite DIY Kit  błyskające lampy led NE555 Detonation Flash Light Suite DIY Kit




w skład zestawu wchodzi:
  • płytka PCB
  • wszystkie potrzebne elementy do budowy urządzenia

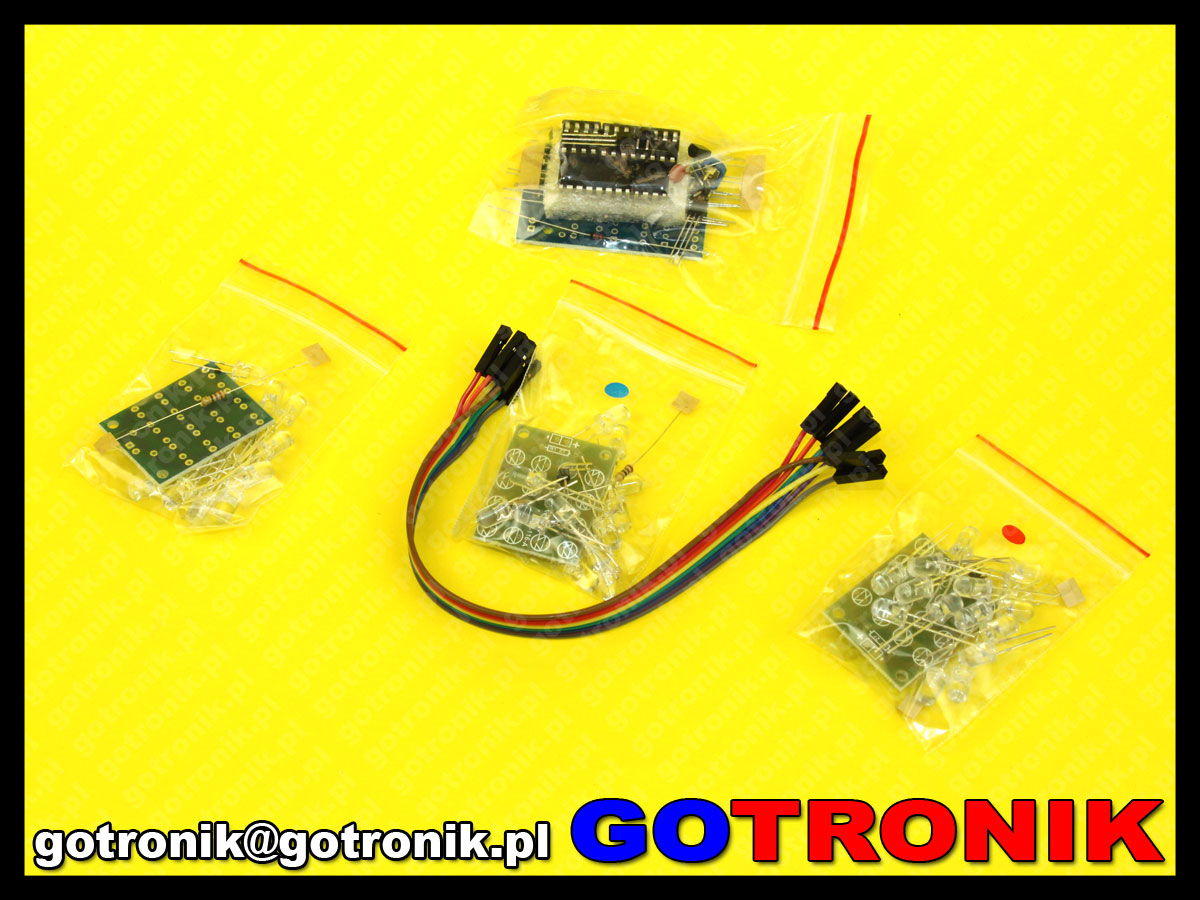

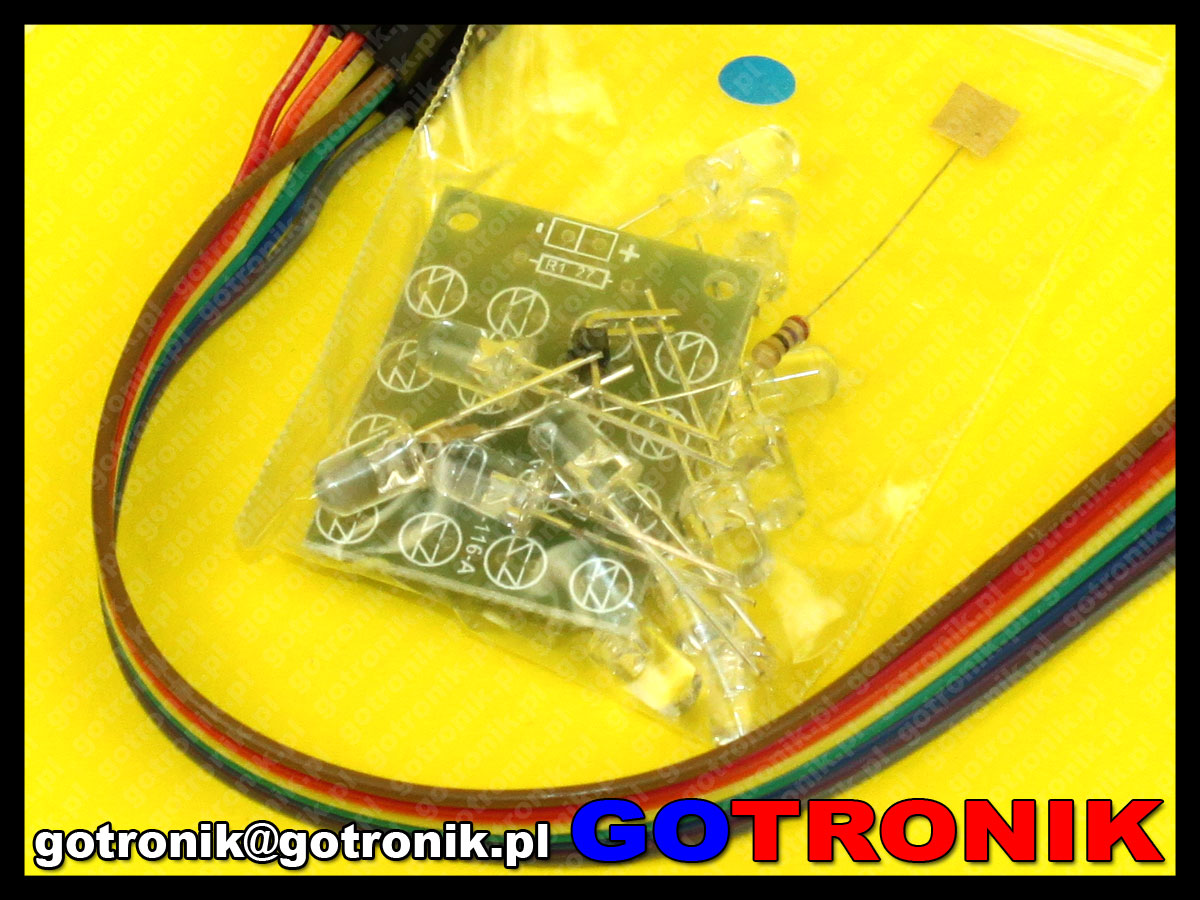

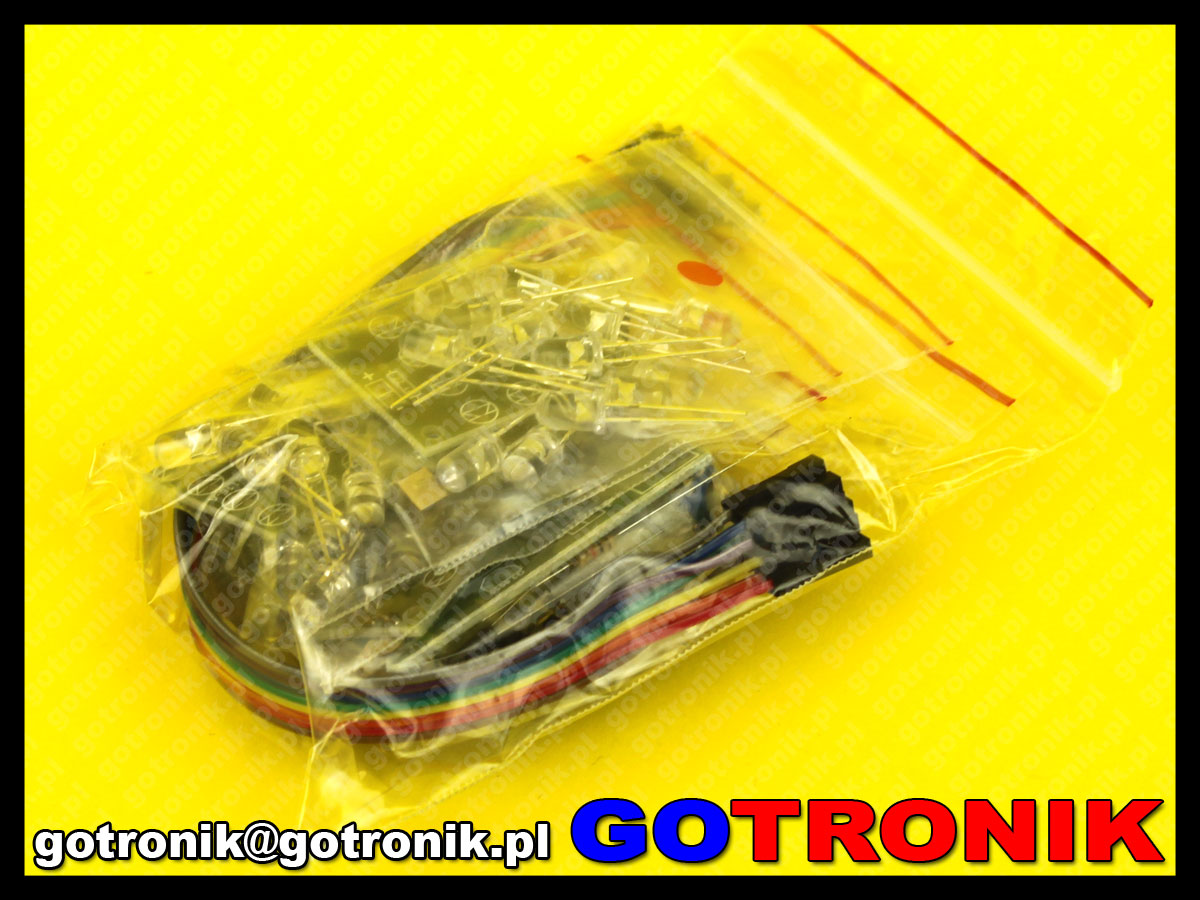

zdjęcia:

błyskające lampy led NE555 Detonation Flash Light Suite DIY Kit  błyskające lampy led NE555 Detonation Flash Light Suite DIY Kit  błyskające lampy led NE555 Detonation Flash Light Suite DIY Kit
błyskające lampy led NE555 Detonation Flash Light Suite DIY Kit

błyskające lampy led NE555 Detonation Flash Light Suite DIY Kit

błyskające lampy led NE555 Detonation Flash Light Suite DIY Kit
