Cyfrowy miernik mocy RF 100MHz - 8GHz 24-bit ADC USB-C AD8319

Cyfrowy miernik mocy RF AD8319 to precyzyjne narzędzie diagnostyczne umożliwiające dokładny pomiar sygnałów fali ciągłej w szerokim pasmie od 100 MHz do 8 GHz. Dzięki 24-bitowemu przetwornikowi ADC oraz systemowi kompensacji temperaturowej, urządzenie wyświetla wyniki jednocześnie w jednostkach dBm i Watach na czytelnym ekranie LCD. Moduł oferuje funkcję ręcznego wyboru częstotliwości oraz możliwość ustawienia offsetu dla zewnętrznych tłumików i wzmacniaczy, co pozwala na bezpieczną pracę z sygnałami o różnej dynamice. Całość zasilana jest przez port USB-C i wyposażona w profesjonalne złącze SMA, stanowiąc niezawodne rozwiązanie do testowania systemów FPV, IoT oraz krótkofalarskich.


Kluczowa specyfikacja techniczna

• - Chip pomiarowy: AD8319
• - Przetwornik sygnału: 24-bitowy ADC
• - Zakres częstotliwości roboczej: 100 MHz – 8 GHz
• - Zakres dynamiki pomiarowej: -50 dBm do -5 dBm

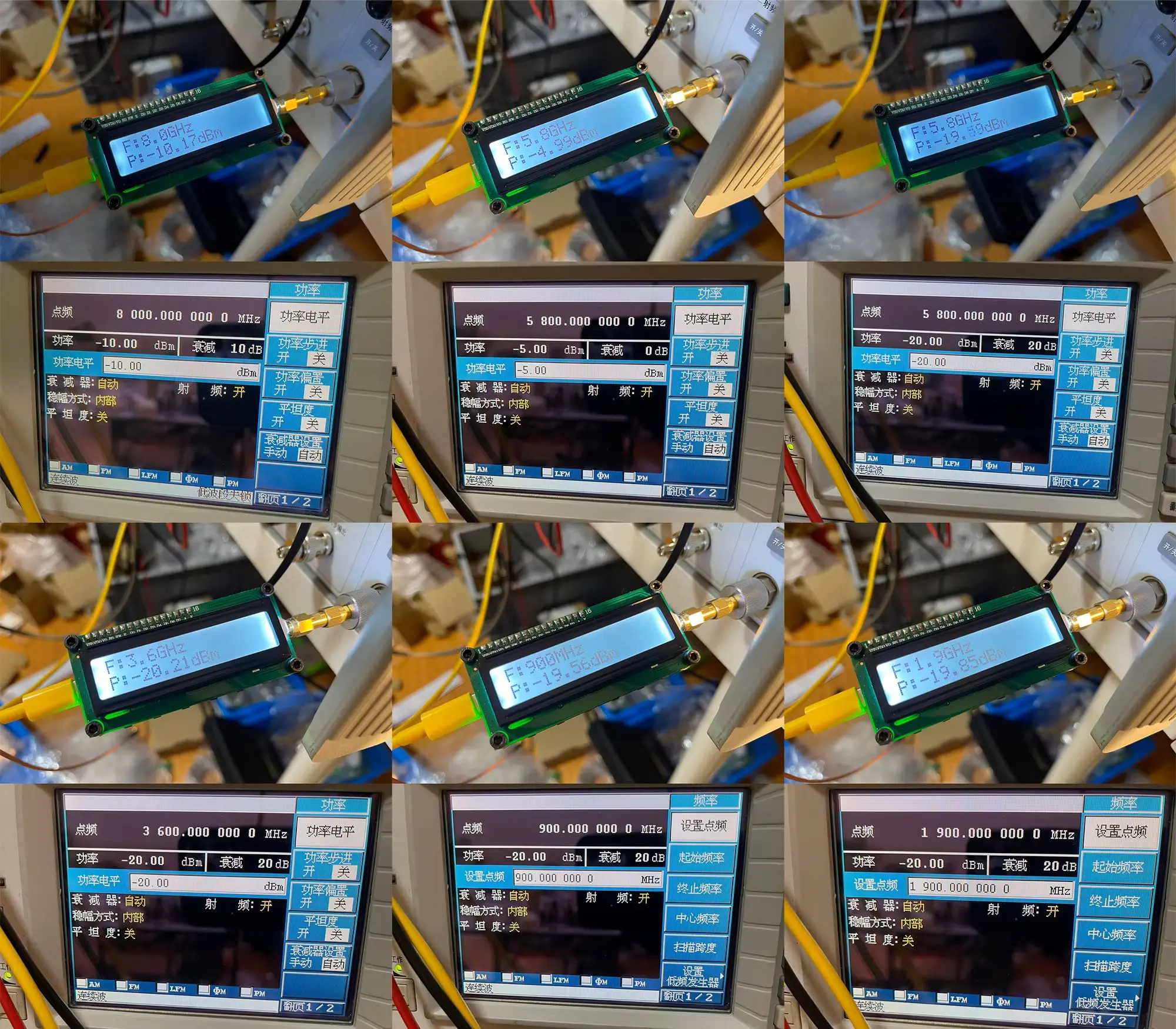

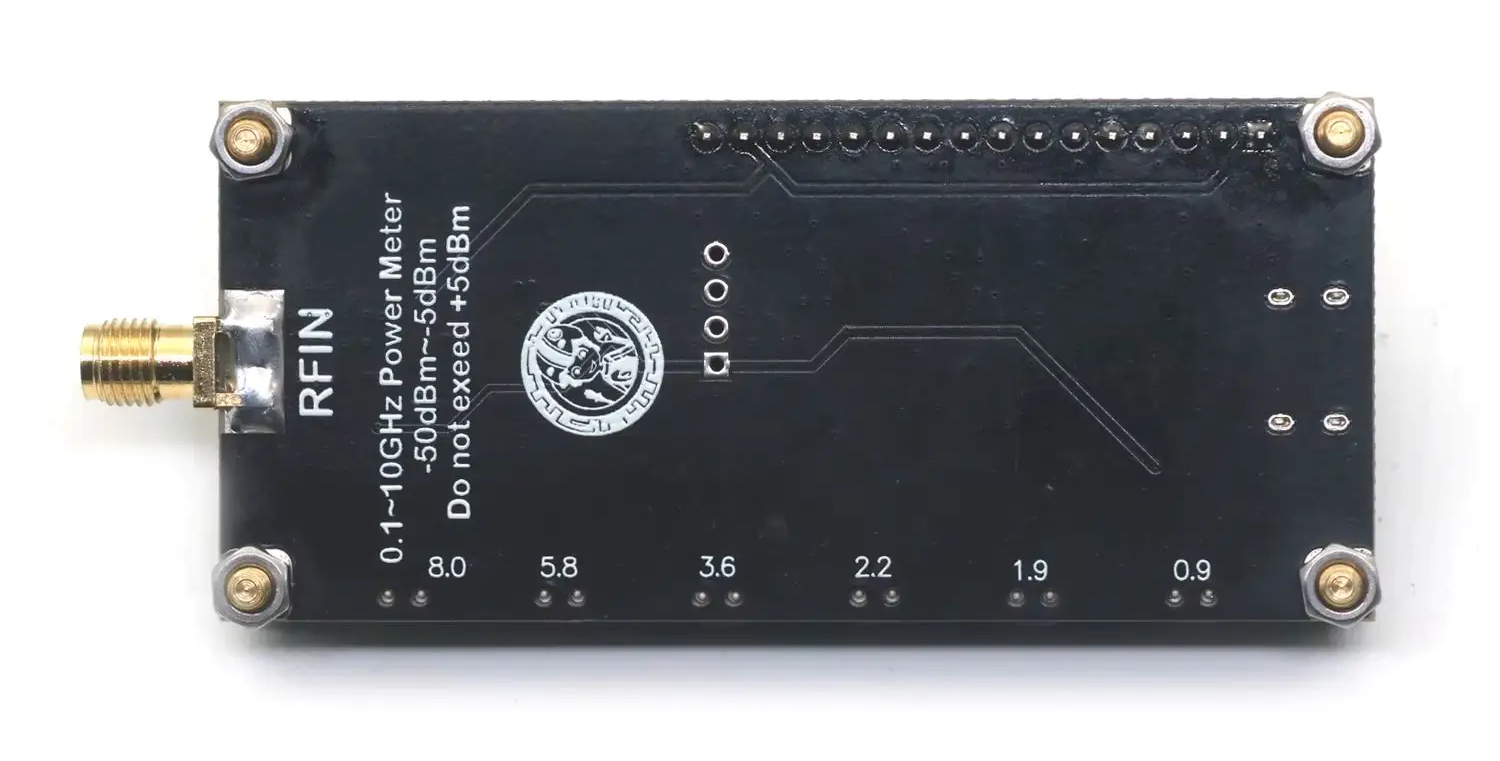

• - Punkty kalibracji oprogramowania: 0.9, 1.9, 2.2, 3.6, 5.8, 8.0 GHz
• - Typ sygnału: fale ciągłe
• - Maksymalna bezpieczna moc wejściowa: +5 dBm
• - Złącze RF wejściowe: SMA (gwint zewnętrzny, pin wewnętrzny żeński)

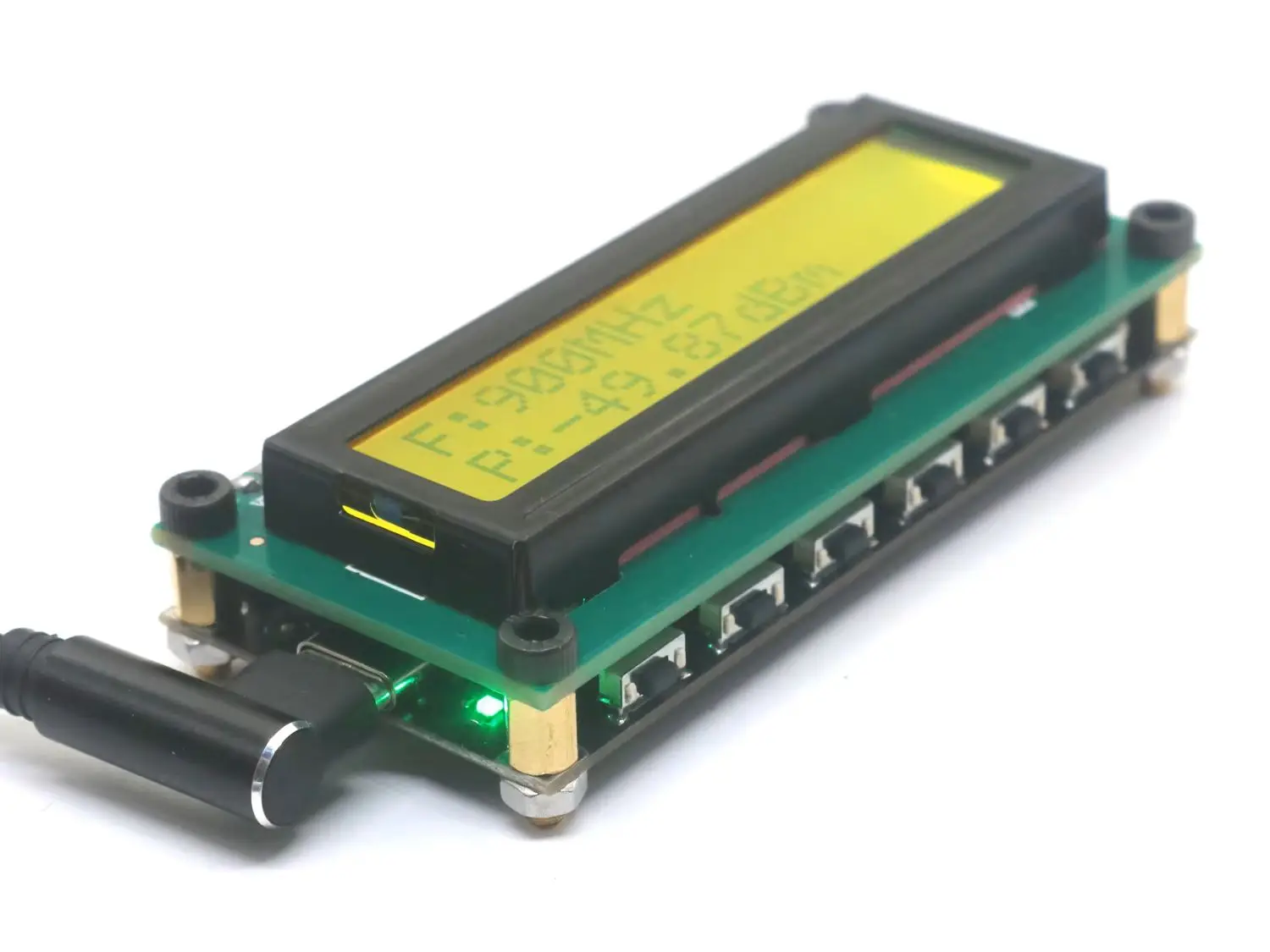

• - Złącze zasilające: USB Type-C
• - Parametry zasilania: napięcie robocze 5 V, prąd pobierany ok. 0,1 A
• - Możliwość wprowadzania offsetu

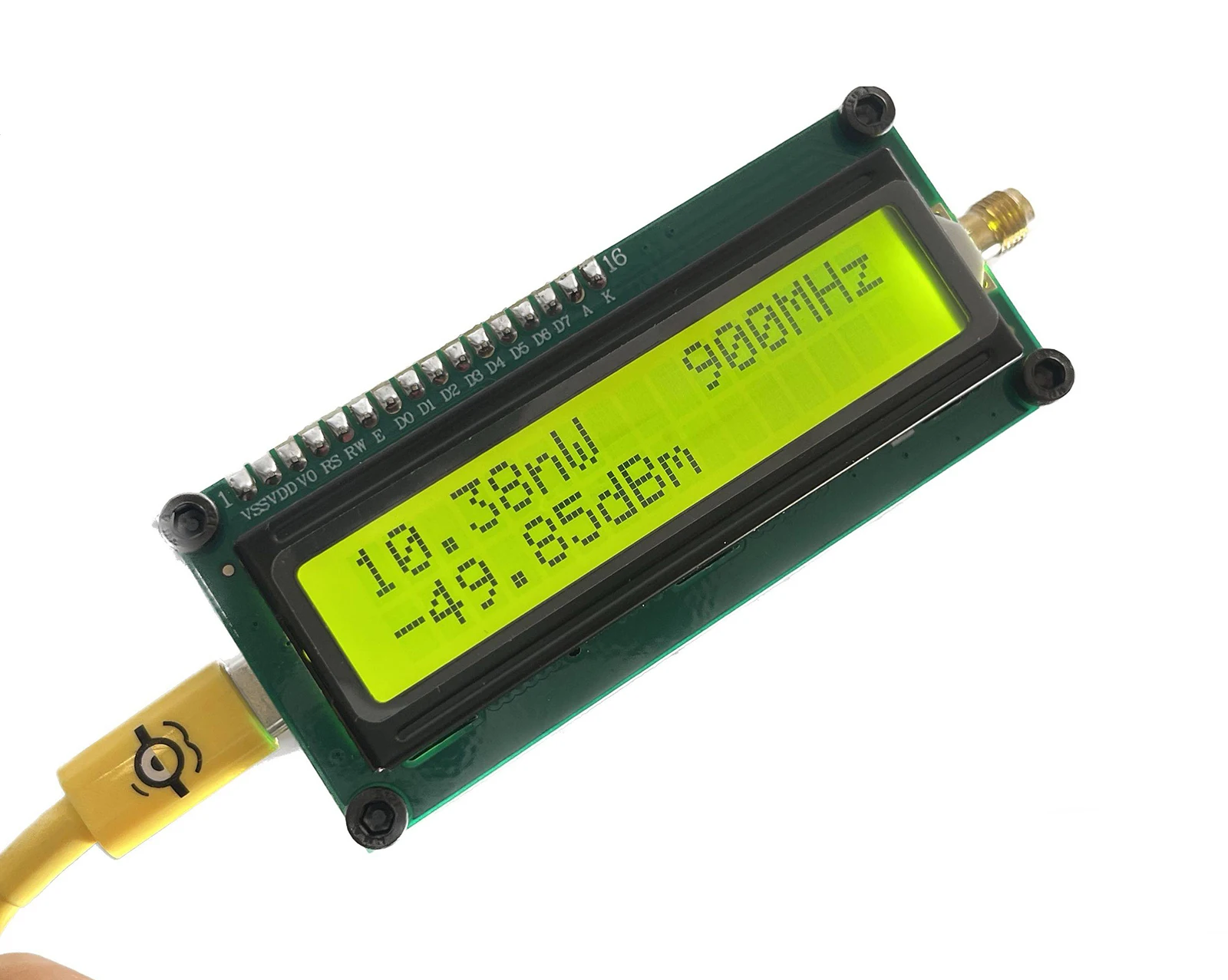

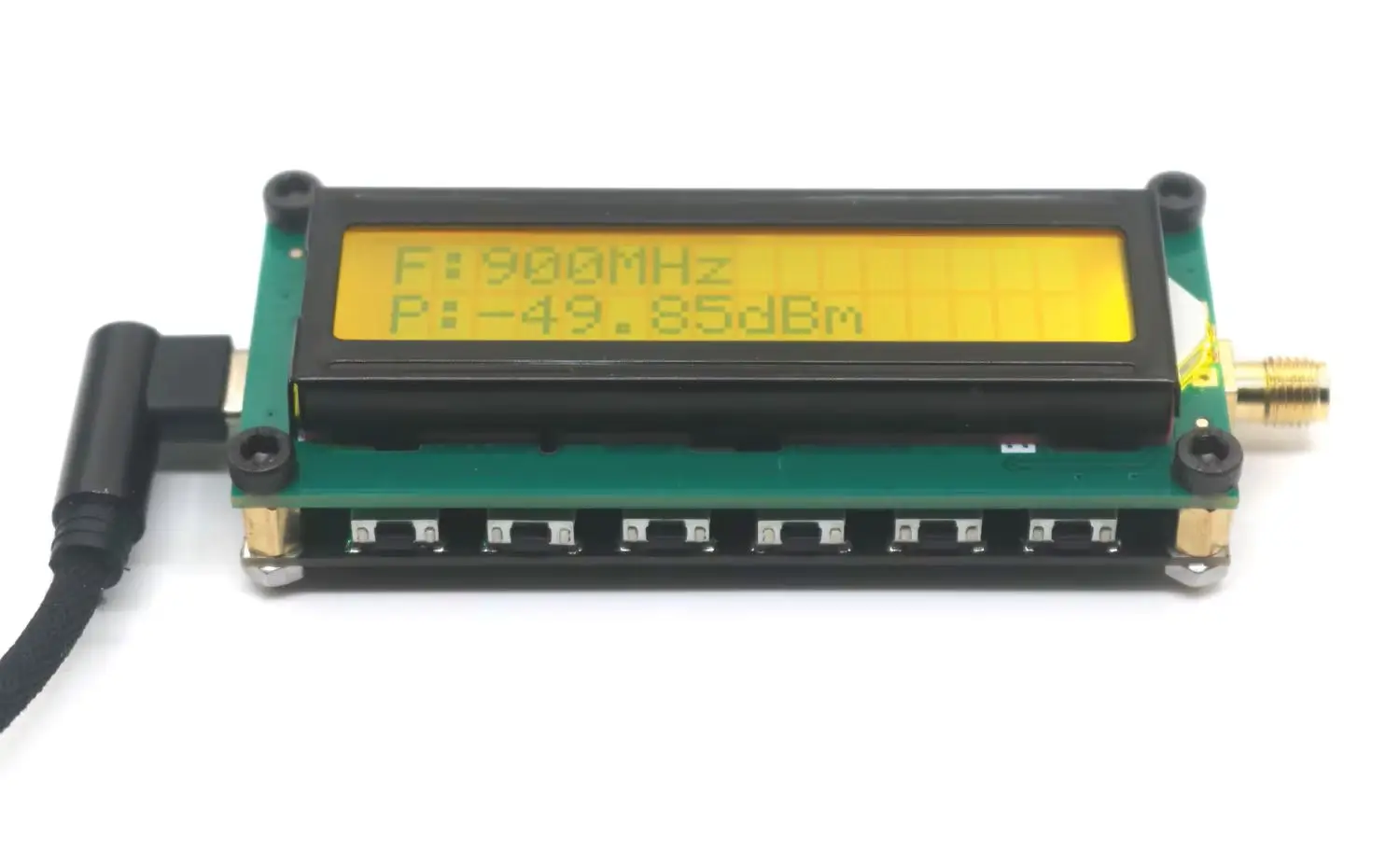

• - Wyświetlacz LCD z podświetleniem
• - Ochrona termiczna: zintegrowany sprzętowy rezystor kompensacji temperatury
