Czujnik do pomiaru napiecia i prądu MAX471
Czujnik do pomiaru napiecia i prądu MAX471
Czujnik do pomiaru napiecia i prądu MAX471
Czujnik do pomiaru napiecia i prądu MAX471
Czujnik do pomiaru napiecia i prądu MAX471

Czujnik do pomiaru napiecia i prądu MAX471

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: BTE-468

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 16,52 zł

Cena netto: 13,43 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Czujnik do pomiaru napiecia i prądu MAX471
BTE-468 moduł czujnika sensora do pomiaru napięcia i prądu w systemach mikroprocesorowych arduino

Moduł sensora czujnika zbudowanego w opraciu o układ MAX471. Do wykorzystania w systemach mikroprocesorowych AVR, Arduino itp. do detekcji napięcia lub płynącego prądu. Wykorzystanie modułu zwiększa i chroni wejście analogowe mikroprocesora. W makietach Arduino mamy wejście analogowe o maksymalnym napięciu wejściowym do 5V. Dzięki zastosowaniu tego modułu możemy zwiększych wartość mierzonego, lub detekowanego napięcia pięcioktrotnie 5x5V=25V(w przypadku korzystania z systemów 3.3V, napięcie wejściowe nie większej niż 3.3Vx5 = 16,5V).
Układy Arduino i AVR posiadają 10 bitowy przetwornik AD (analog digital - analogowo cyfrowy) - więc ten moduł symuluje rozdzielczość 0.00489V (5V / 1023), a więc minimalne napięcie modułu wykrywania napięcia wejściowego równe jest 0.00489Vx5 = 0.02445V

Przykładowe zastosowanie: w układach ładowarek akumulatorów: dostarcza informację o wartości płynącego prądu, oraz jego kierunku (ładowanie / rozładowanie).

dane techniczne:

  • moduł z układem MAX471
  • zakres pomiarowy prądu +/- 3A
  • zakres napięć pomiarowych 3-25V
  • sygnał wyjściowy: 1V = 1A (przelicznik)
  • złącze wyjściowe OUT - listwa gold-pin 2,54mm
  • złącze wyjściowe terminal block ARK - śrubowe do przykręcenia przewodów
  • wymiary: 22 x 21 x 7mm



logo pdfkarta katalogowa MAX471

logo pdfartykuł o wykorzystaniu MAX471

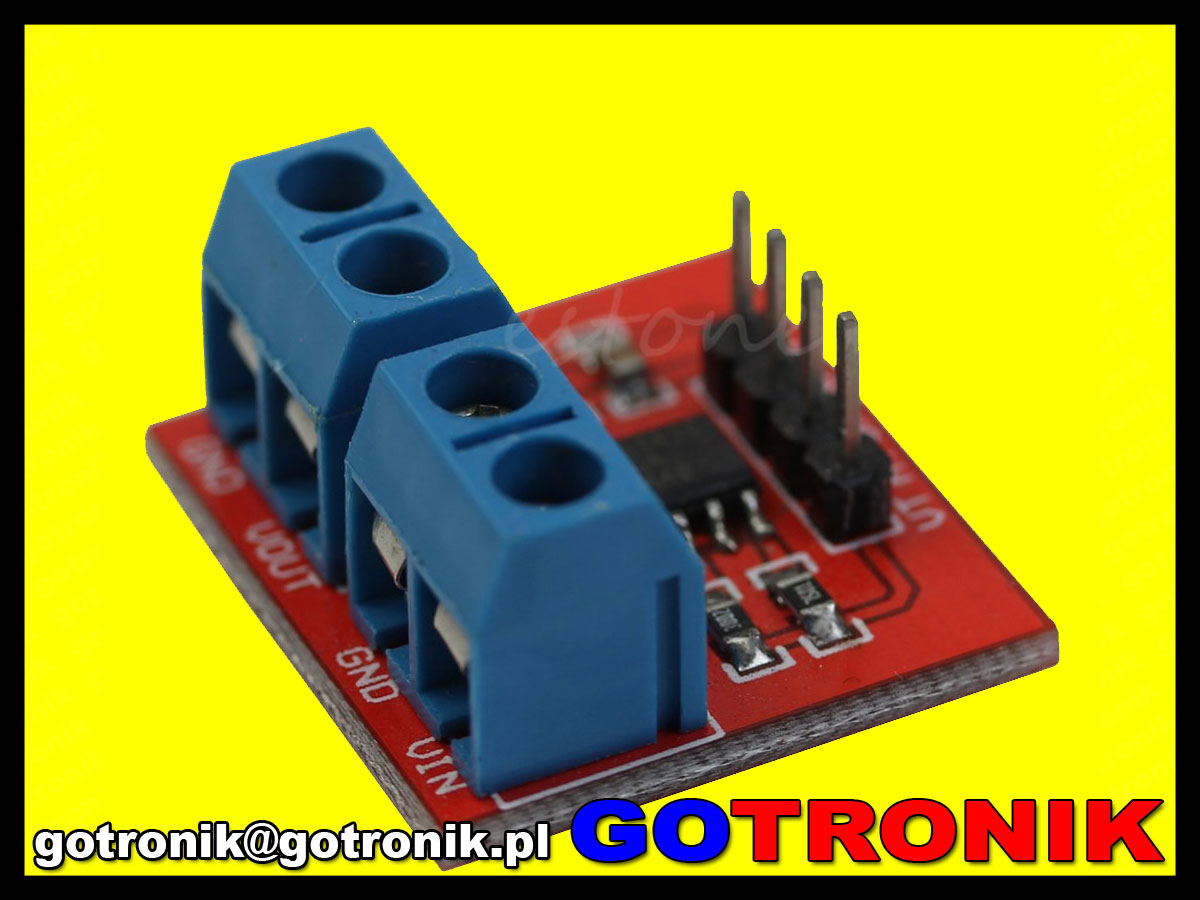

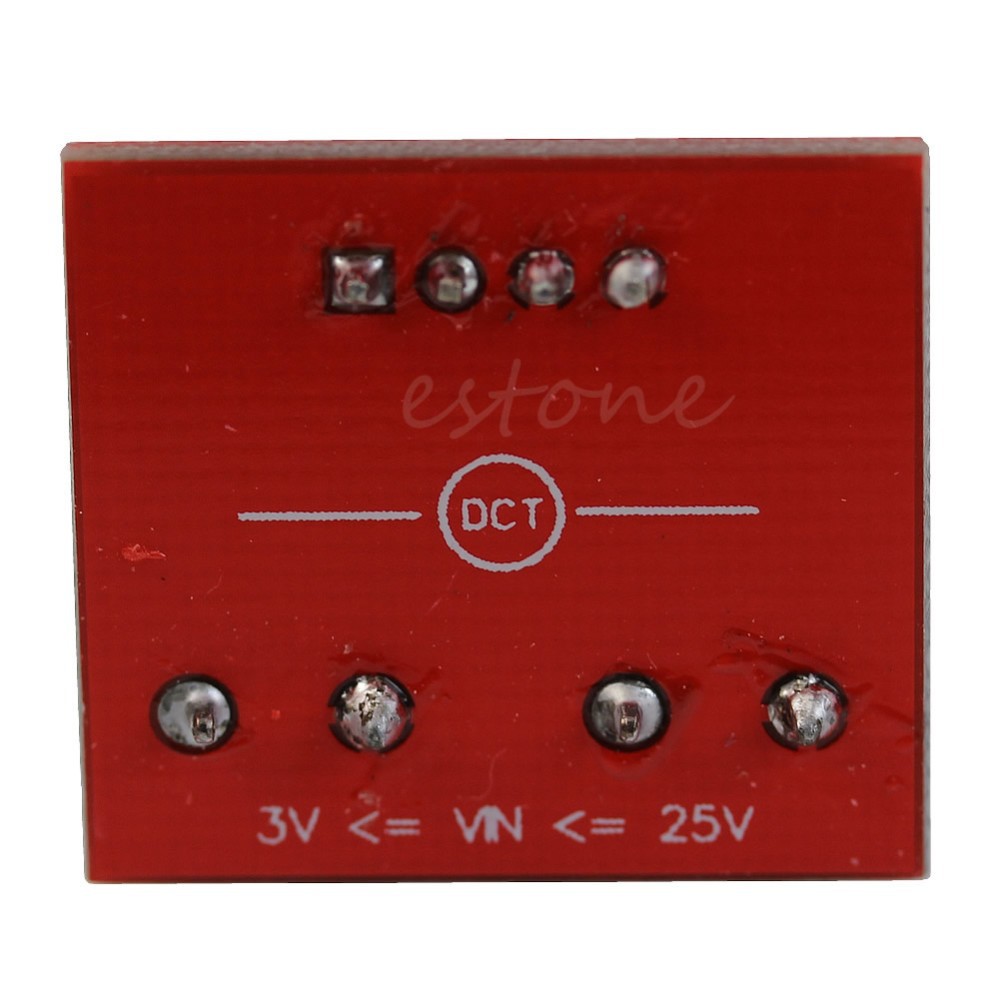

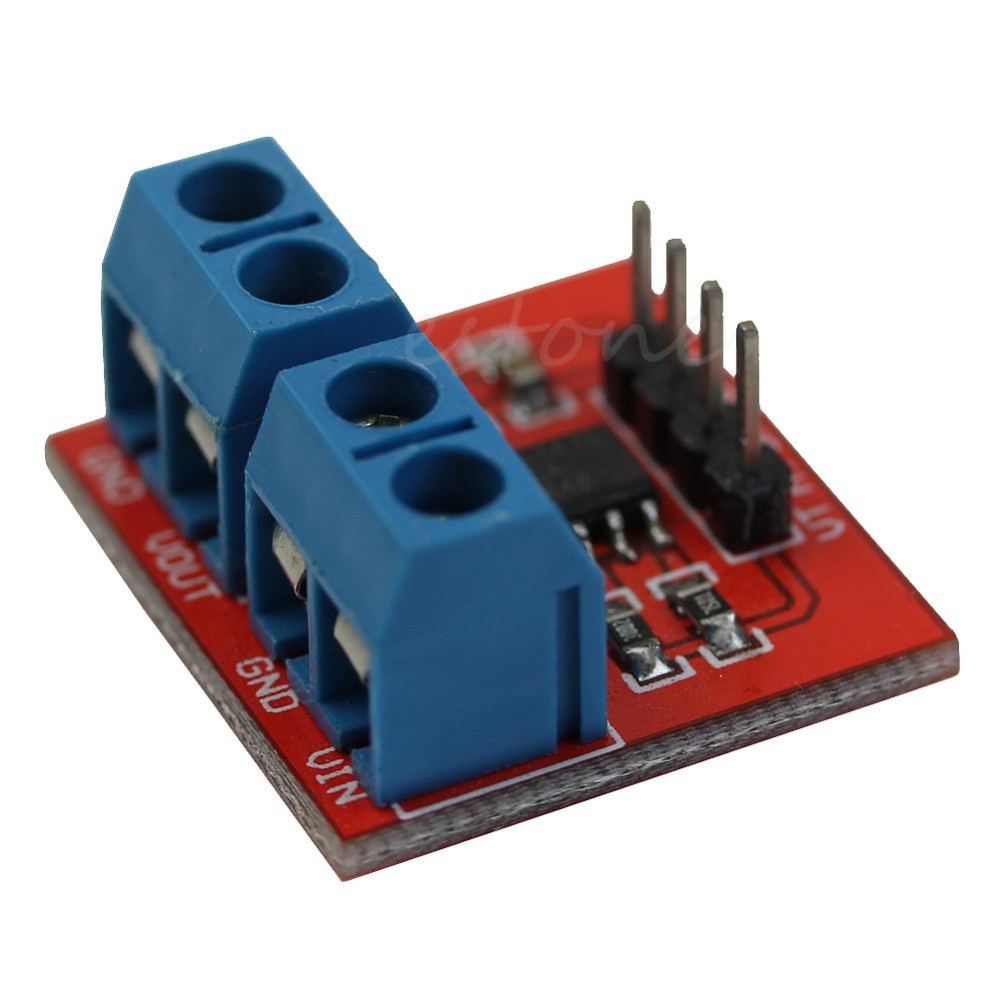

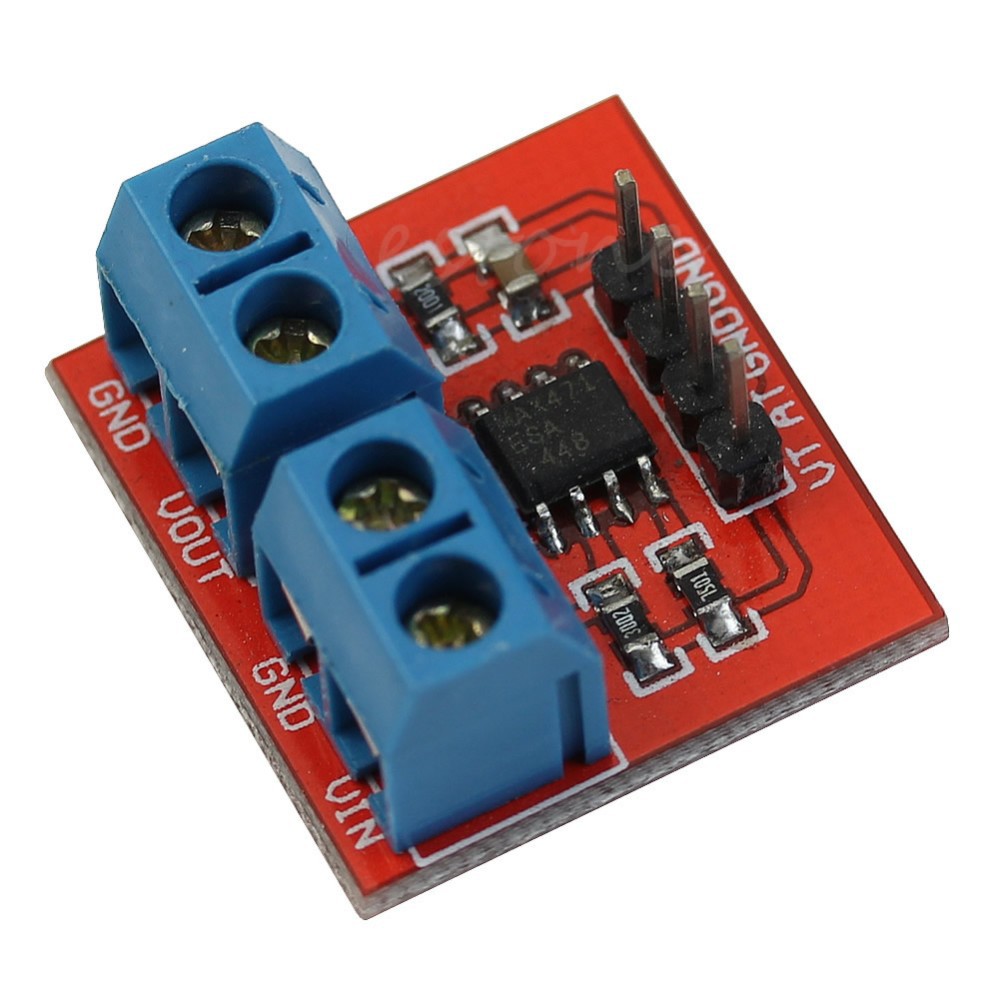

    zdjęcia:
       BTE-468 moduł czujnika sensora do pomiaru napięcia i prądu w systemach mikroprocesorowych arduino BTE-468 moduł czujnika sensora do pomiaru napięcia i prądu w systemach mikroprocesorowych arduino BTE-468 moduł czujnika sensora do pomiaru napięcia i prądu w systemach mikroprocesorowych arduino BTE-468 moduł czujnika sensora do pomiaru napięcia i prądu w systemach mikroprocesorowych arduino BTE-468 moduł czujnika sensora do pomiaru napięcia i prądu w systemach mikroprocesorowych arduino
