Detektor czujnik prądu AC do 5A ac

Czas wysyłki: 24 godziny

Koszt wysyłki: od 8,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier - 15,00 zł
Odbiór osobisty - 0,00 zł
Przesyłka pocztowa priorytetowa - 9,00 zł
Przesyłka pocztowa ekonomiczna - 8,00 zł

Numer katalogowy: BTE-734

Stan magazynowy:

Stan produktu: Nowy

Cena: 20,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Detektor czujnik prądu AC do 5A ac
BTE-734 czujnik prądu sensor mini transformator przekładnik prądowy zabezpieczenie nadprądowe

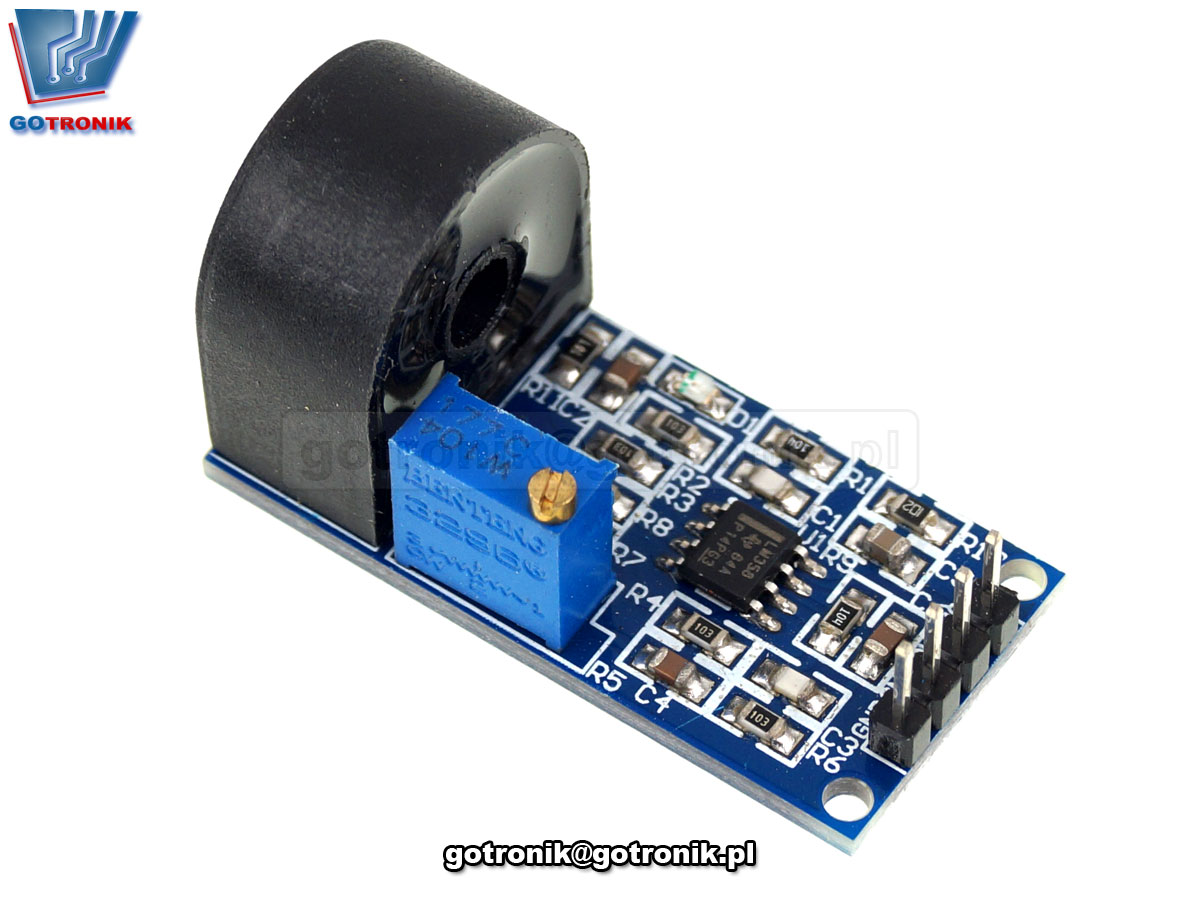

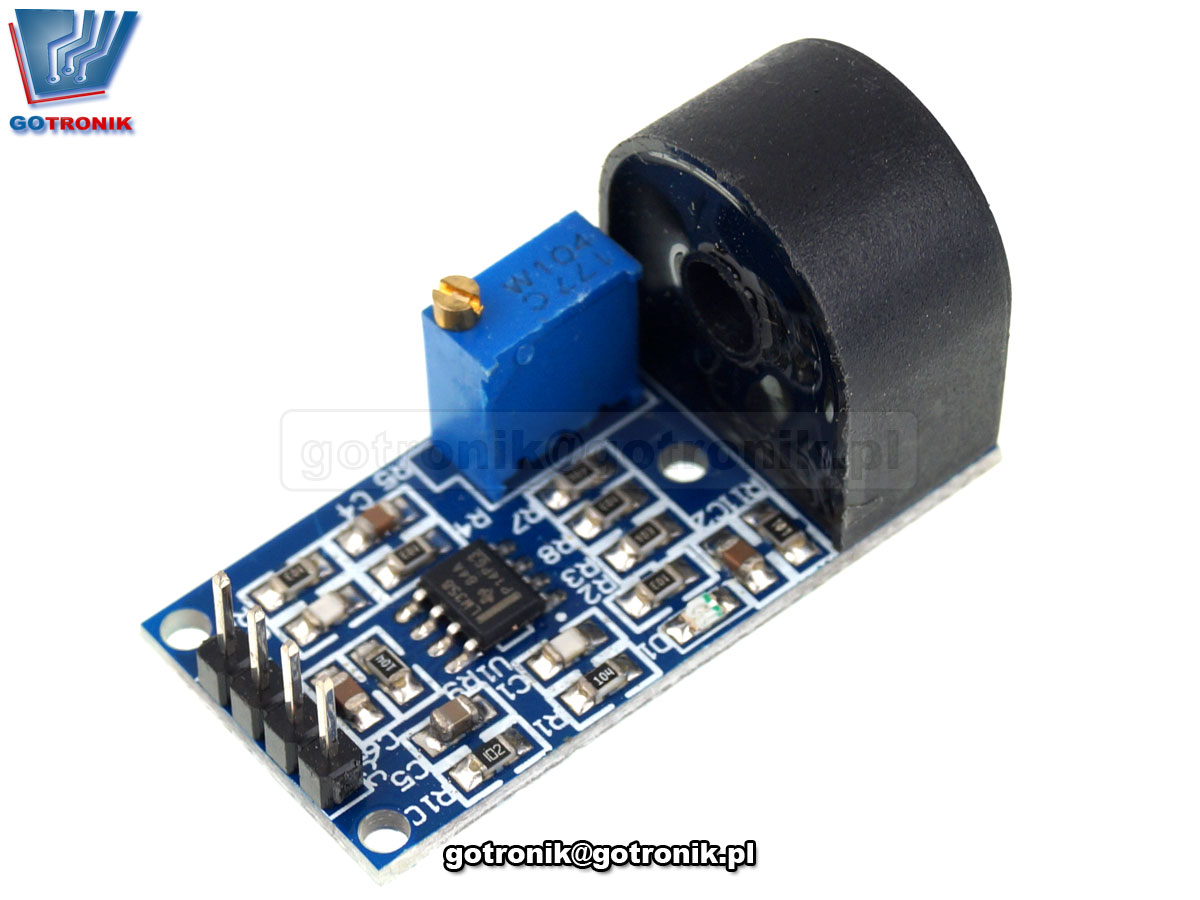

Moduł czujnika sensora dla prądu zmiennego AC w zakresie od 0,3A do 5A. Zasada działania oferowanego modułu czujnika nadprądowego jest bardzo prosta: przewód prądowy zasilający odbiornik musi przechodzić przez otwór transformatora pomiarowego (przekładnik prądowy). Uwaga musi przechodzić tylko 1 żyła z przewodem, a nie podwójny przewód. Transformator - przekładnik prądowy odpowiada za pomiar i monitorowanie płynącego prądu AC do odbiornika. W momencie przekroczenia ustawionej górnej granicy prądu następuje zmiana stanu na wyjściu OUT. Wartość granicznego prądu przełączenie (detekcji) reguluje się płynnie przy pomocy potencjometru R5 na płytce modułu. Wartość napięcia na wyjściu OUT jest równe połowie napięcia zasilającego Vcc (1/2 x Vcc).


BTE-734 czujnik prądu sensor mini transformator przekładnik prądowy zabezpieczenie nadprądoweBTE-734 czujnik prądu sensor mini transformator przekładnik prądowy zabezpieczenie nadprądoweBTE-734 czujnik prądu sensor mini transformator przekładnik prądowy zabezpieczenie nadprądowe

dane techniczne:
  • moduł czujnika detektora prądu AC z komparatorem napięcia
  • napięcie zasilania modułu Vcc: 5V do 30Vdc
  • średnica otworu pomiarowego transformatora: 5mm
  • zastosowany mini transformator - przekładnik prądowy: ZMCT103C
  • zakres  częstotliwości: 20Hz - 400Hz
  • zakres regulacji  wartości prądu: od 0,3A do 5,0A ac
  • potencjometr do regulacji  wartości prądu przełączenia
  • komparator LM358 (wzmacniacz operacyjny)
  • w momencie pojawienia się sygnału wyzwalającego następuje przełączenie się stanu wyjścia OUT
  • płytka drukowana dwustronna z metalizacją otworów
  • złącza sygnałowe: listwa gold-pin 2,54mm
  • wymiary płytki: 38mm x 18mm
opis wyprowadzeń:

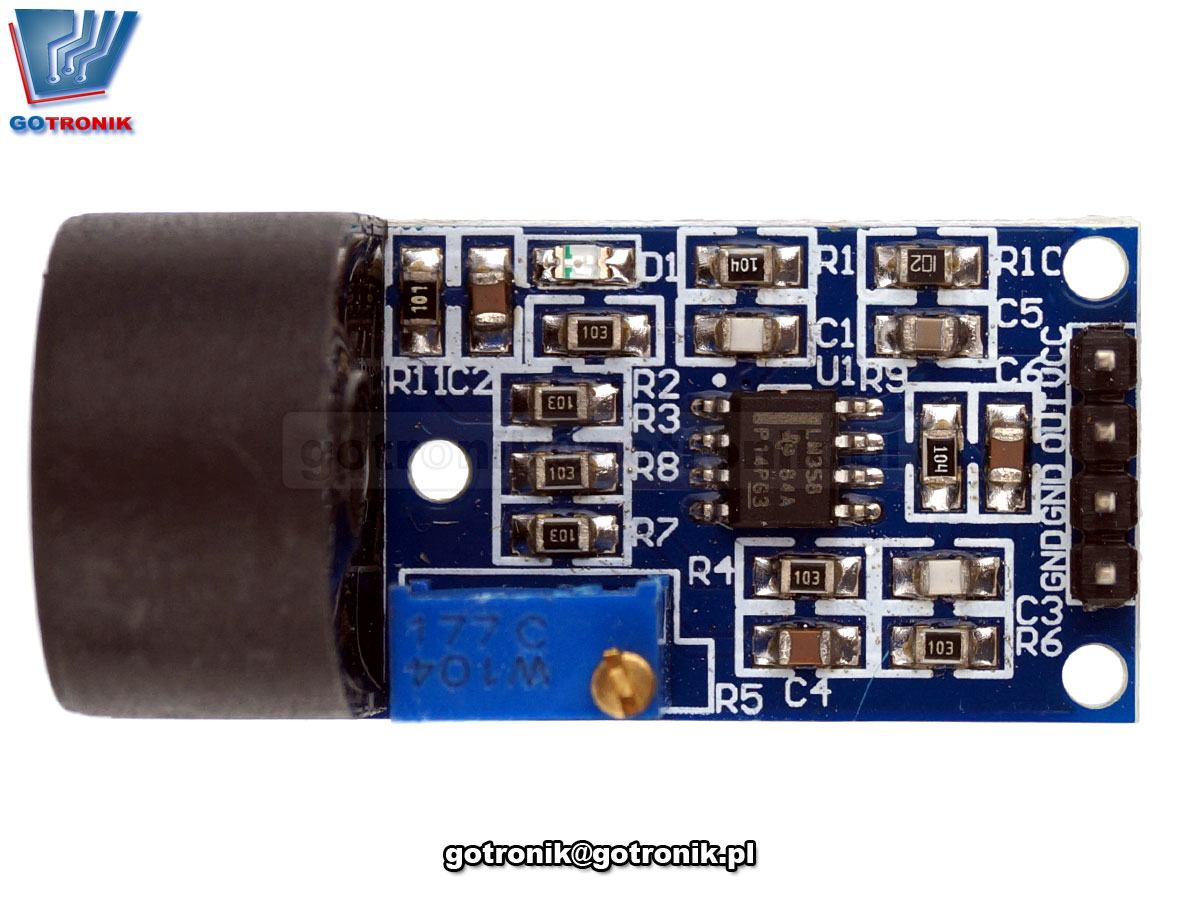

Potencjometrem ustawia się punkt zabezpieczenia nadprądowego,czyli wartość prądu przy którym ma zadziałać układ . Prze otwór musimy przeciągnąć przewód z płynącym prądem AC. Zasilanie modułu należy podłączyć do złącz goldpin VCC i GND. Za pomocą multimetru na zaciskach OUT i GND należy monitorować wartość napięcia - stanu logicznego. Wartość napięcia na wyjściu OUT stanowi połowę wartości napięcia Vcc.  W celu określenia dokładnej wartości prądu zadziałania zabezpieczenia konieczne jest użycie amperomierza AC do ustawienia punktu pracy.

Doskonale nadaje się do pracy z mikrokontrolerami AVR, PIC, ARM oraz modułami Arduino jak detektor prądu, czujnik, zabezpieczenie nadprądowe.
