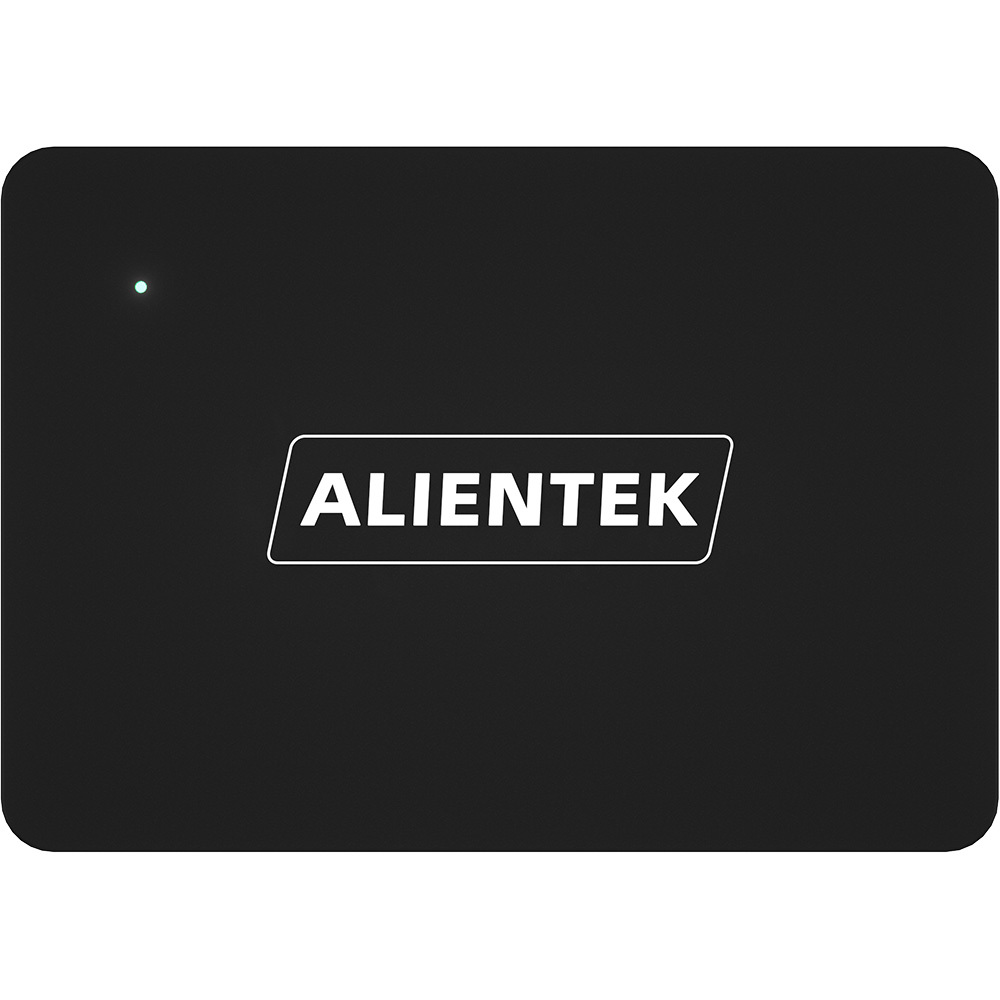

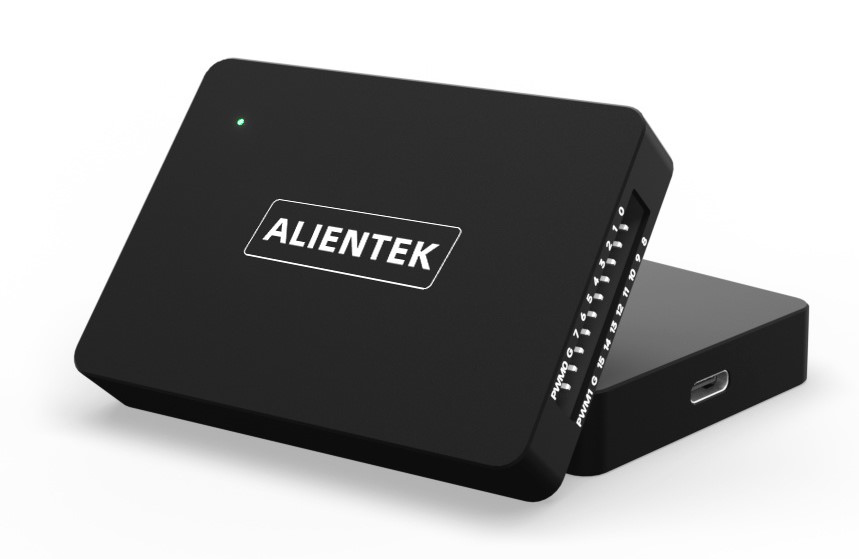

DL16 analizator stanów logicznych 16 kanałowy 250MHz Alientek

alt

Analizator stanów logicznych Alientek DL16 to zaawansowane narzędzie do analizy sygnałów cyfrowych, wyposażone w 16 kanałów oraz szeroką gamę funkcji, które czynią go wszechstronnym narzędziem zarówno dla inżynierów, jak i entuzjastów elektroniki. Urządzenie obsługuje różne standardy napięć od 1,2V do 12V, co umożliwia pracę z szerokim spektrum układów cyfrowych. Kompatybilność z ponad 170 protokołami, w tym popularnymi jak SPI, CAN, I2C, oraz możliwość stworzenia i implementacji własnych protokołów komunikacyjnych dzięki open source, czyni DL16 niezwykle elastycznym narzędziem diagnostycznym. Dzięki funkcji podglądu przebiegów oraz możliwości pracy na zarejestrowanych sygnałach, użytkownik ma pełną kontrolę nad analizowanymi danymi, z opcją skalowania i powiększania wyświetlanych sygnałów. Alientek DL16 oferuje zaawansowane funkcje pomiarowe, takie jak automatyczny pomiar w tabeli, wyświetlanie parametrów zmierzonych, czy możliwość pomiaru za pomocą myszy. Obsługa popularnych systemów operacyjnych, takich jak Windows, Mac OS, i Linux, gwarantuje szeroką dostępność i łatwość użytkowania. Dzięki wbudowanemu wyjściu PWM oraz funkcji kompresji RLE, która zwiększa pojemność pamięci, urządzenie jest nie tylko wydajne, ale również kompaktowe, mierząc zaledwie 75 x 53 x 12 mm. Alientek DL16 oferuje również różnorodne tryby pamięci oraz wysoką częstotliwość próbkowania, co sprawia, że jest idealnym rozwiązaniem do dokładnej analizy sygnałów o dużej szybkości i różnorodności.

alt alt

Parametry techniczne
- producent: Alientek
- model: DL16
- analizator stanów logicznych
- liczba kanałów: 16
- kompatybilny z wieloma standardami napięć: 1,2V/1,5V/ 1,8V/ 2,5V/ 3,3V/ 5V/ 12V
- open source - możliwość stworzenia i zaimplementowania własnego protokołu komunikacyjnego
- open source protokoły komunikacyjne

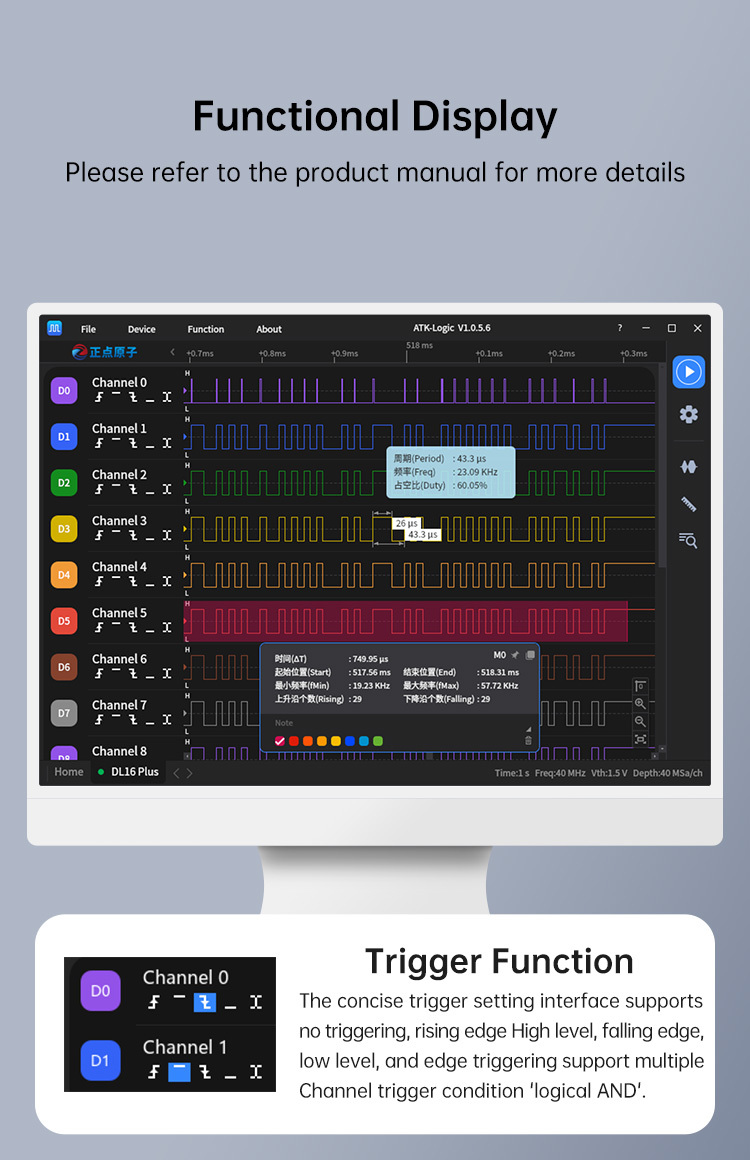

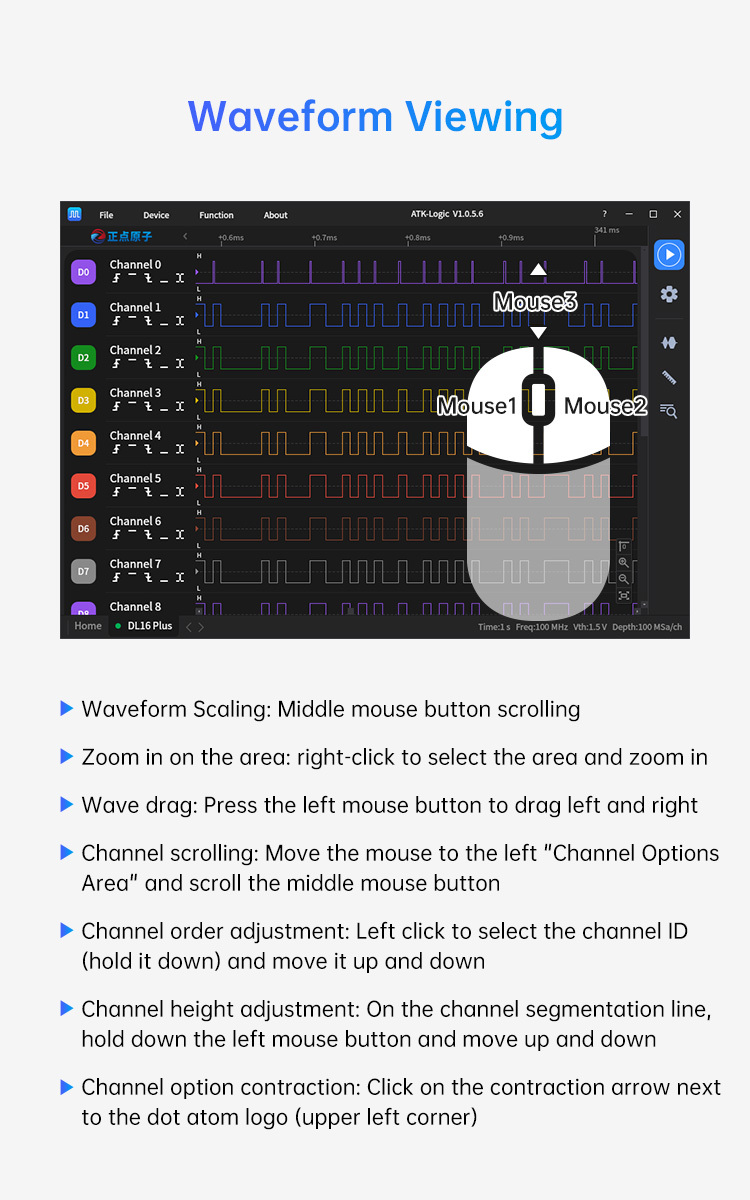

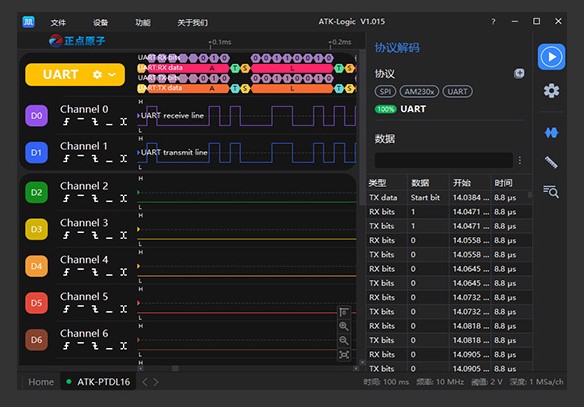

- podgląd przebiegów - możliwość pracy na zarejestrowanych przebiegach
- możliwość skalowania i powiększania przebiegu
- mały wymiary
- wyjście PWM
- poda 170 obsługiwanych różnych protokołów
- kompresja RLE
- obsługa popularnych protokołów: SPI, CAN, LIN, I2C, I2S, FLEXRAY, CAN FD
- bogate funkcje wyzwalania

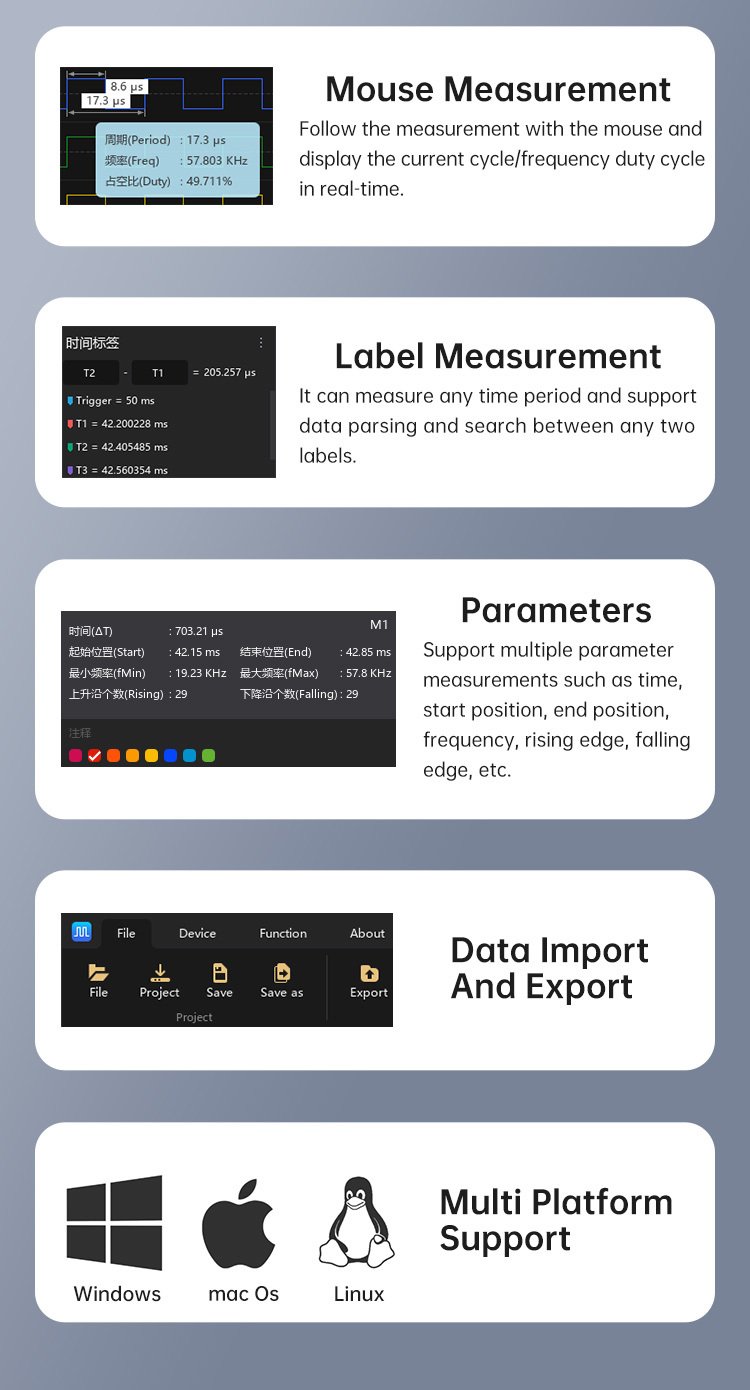

- automatyczny pomiar w tabeli
- wyświetlanie parametrów zmierzonych w tabeli,
- pomiar za pomocą myszy (punktów pomiarowych)
- importowanie i eksportowanie plików
- możliwość obsługi za pomocą Windows/ Mac OS/ Linux

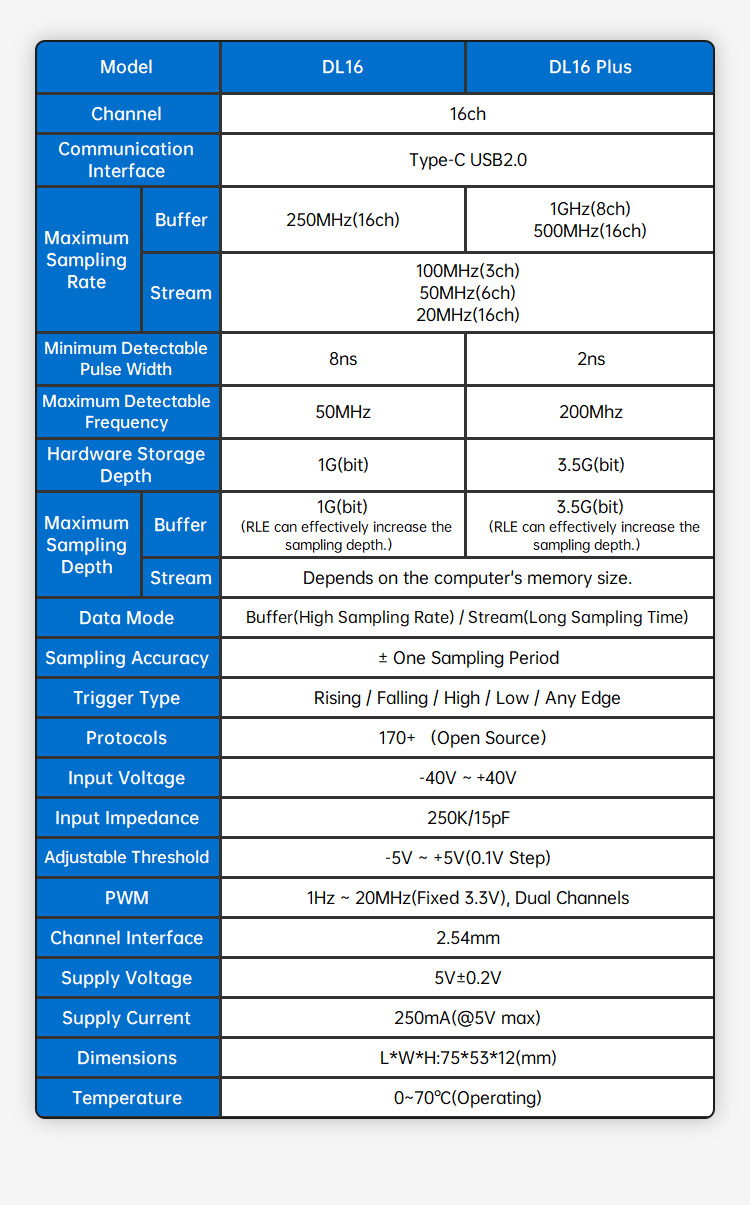

Model DL16 DL16 Plus
Liczba kanałów 16 16

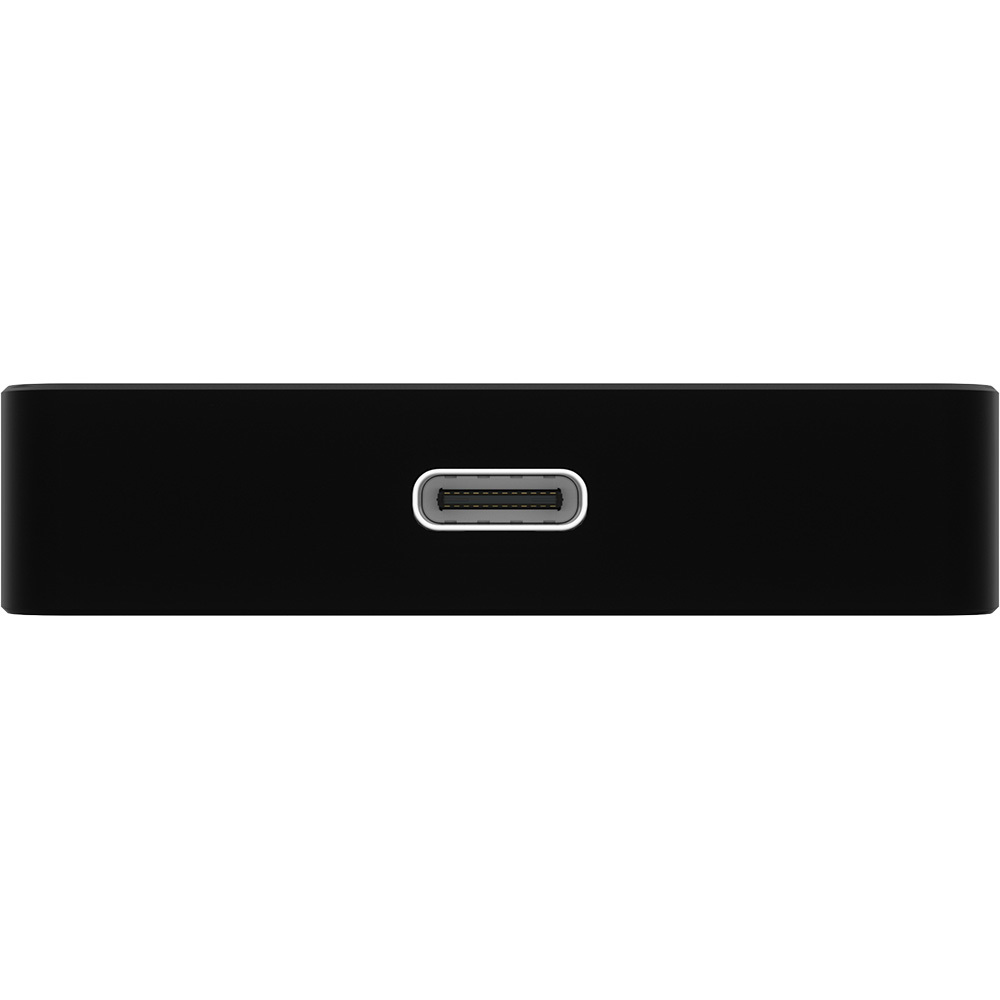

Interfejs komunikacyjny USB-C 2.0

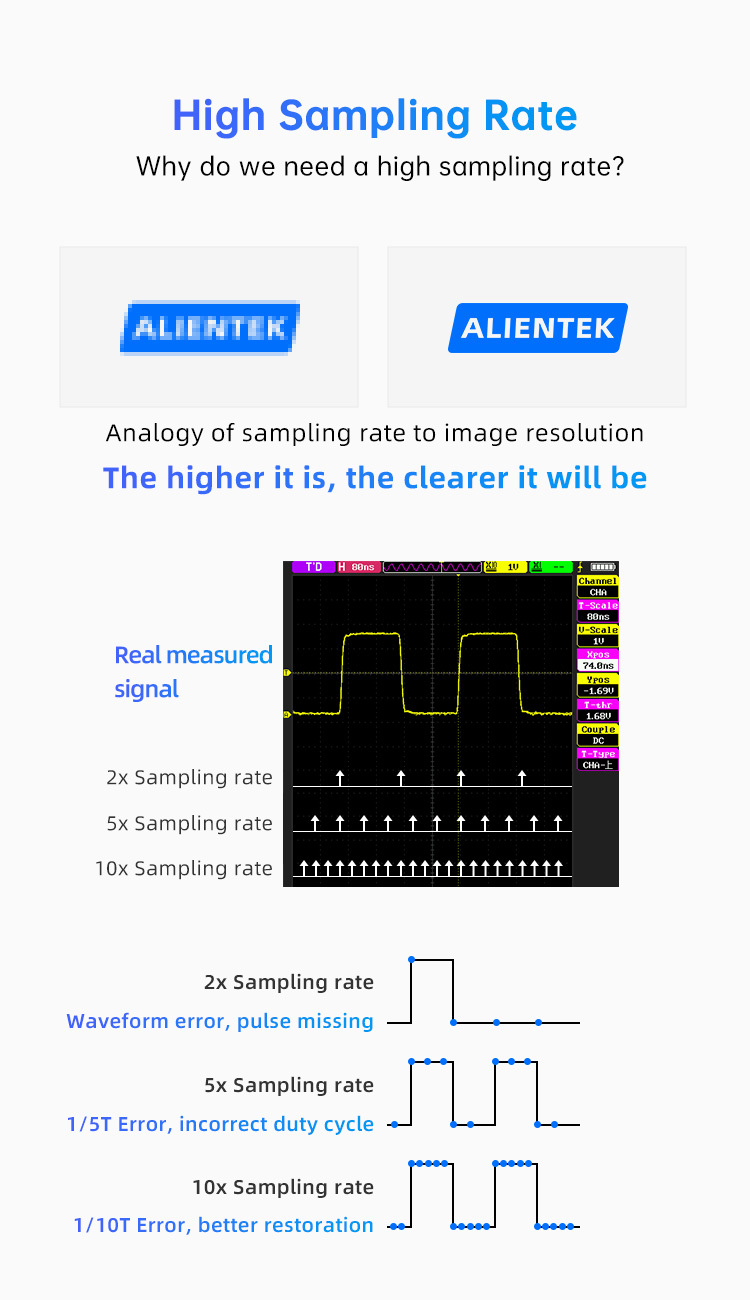

Maksymalna częstotliwość próbkowania (Bufor) 250MHz (16 kanałow 1GHz (8 kanałów)
Maksymalna częstotliwość próbkowania (Stream) 100MHz (3 kanały)
50MHz (6 kanałów)
20MHz (16 kanałów)
Minimalny czas trwania impulsu  8ns 2ns
Maksymalna częstotliwość detekcji 50MHz 200MHz
Wbudowana pamięć  1G(bit) 3,5G(bit)
Maksymalny rekord pamięci (Buffer) 1G(bit) RLE zwiększa pamięć  3,5G(bit) RLE zwiększa pamięć
Maksymalny rekord pamięci (Steam) Zależy od pojemności pamięci komputera

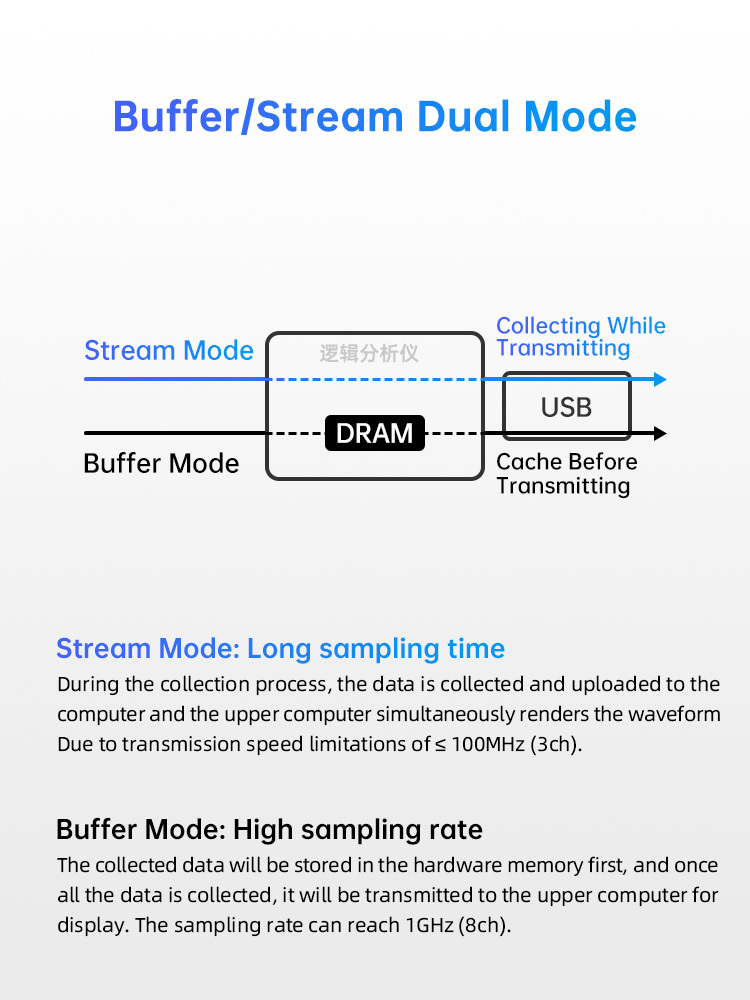

Tryby pamięci Buffor(wysoka częstotliwość próbkowania) / Stream (długi czas próbkowania)
Dokładność próbkowania +/- 1 okres próbkowania
Typy wyzwalania Zboczem/Poziomem/ dowolnym zboczem
Liczba obsługiwanych protokołów 170 + (open source)
Napięcie wejściowe sygnału mierzonego  -40V ~ +40V
Impedancja wejściowa: 250k/15pF

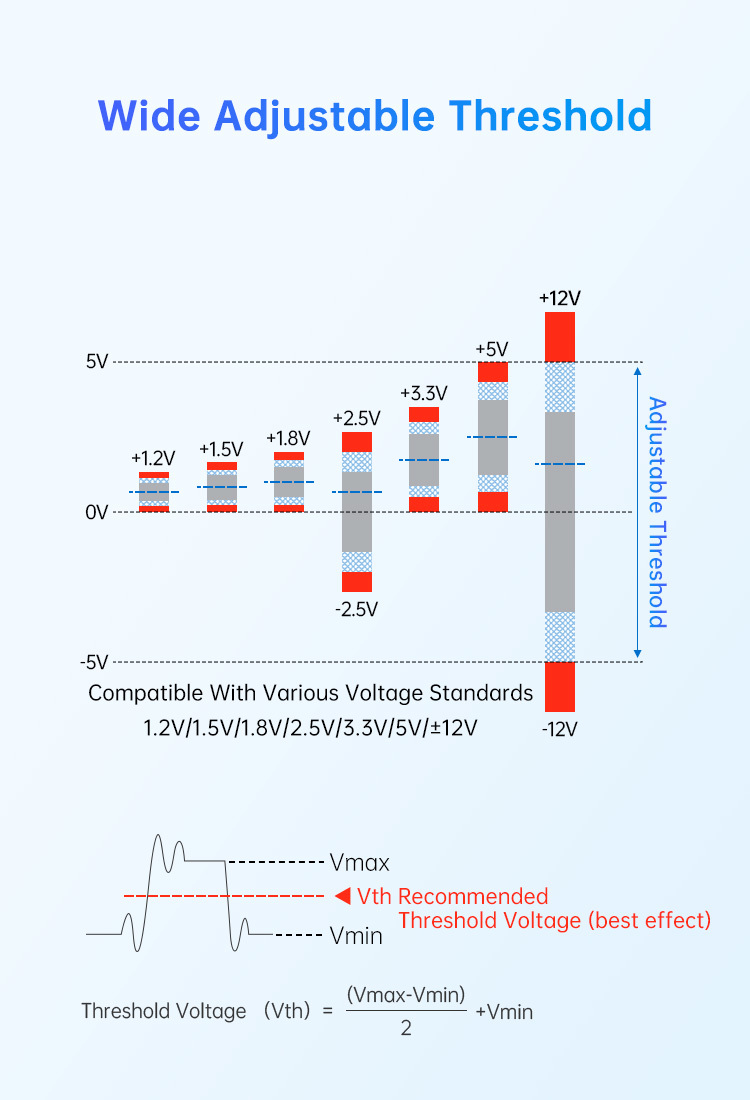

Regulacja Threshold -5V ~ 5V (krok 0,1V)
PWM  1Hz - 20MHz (amplituda 3,3V) 2 kanały
Napięcie zasilania  5V +/-0,2V
Pobór prądu  250mA

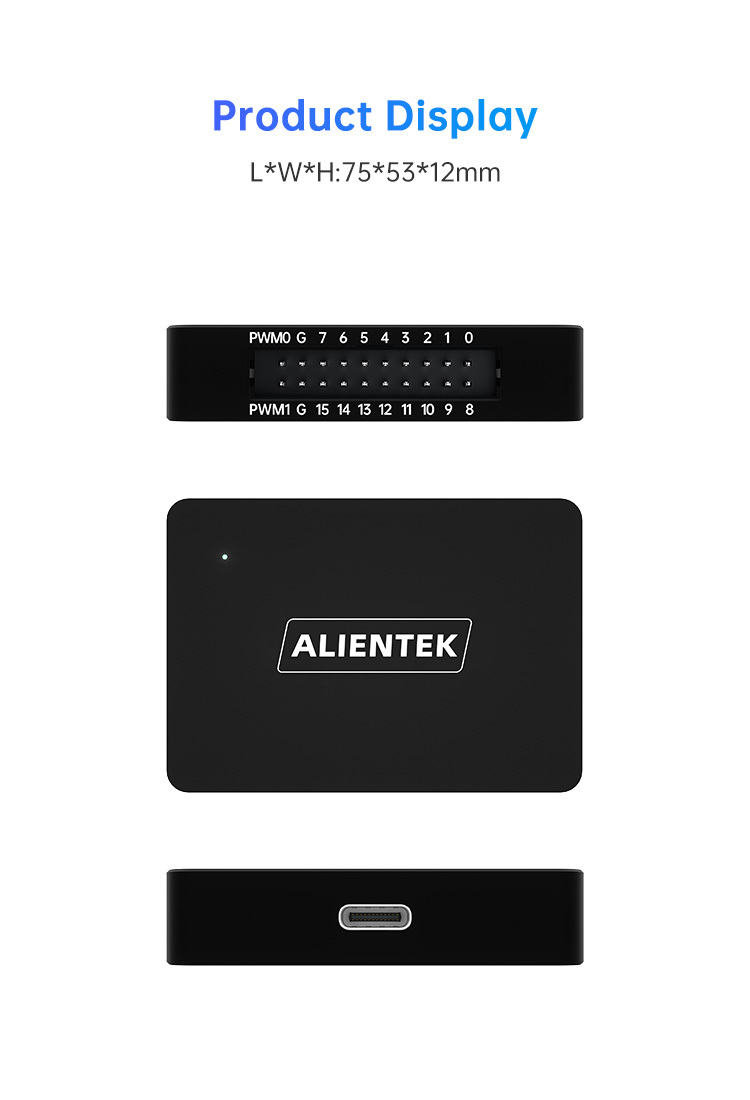

Wymiary 75 x 53 x 12mm

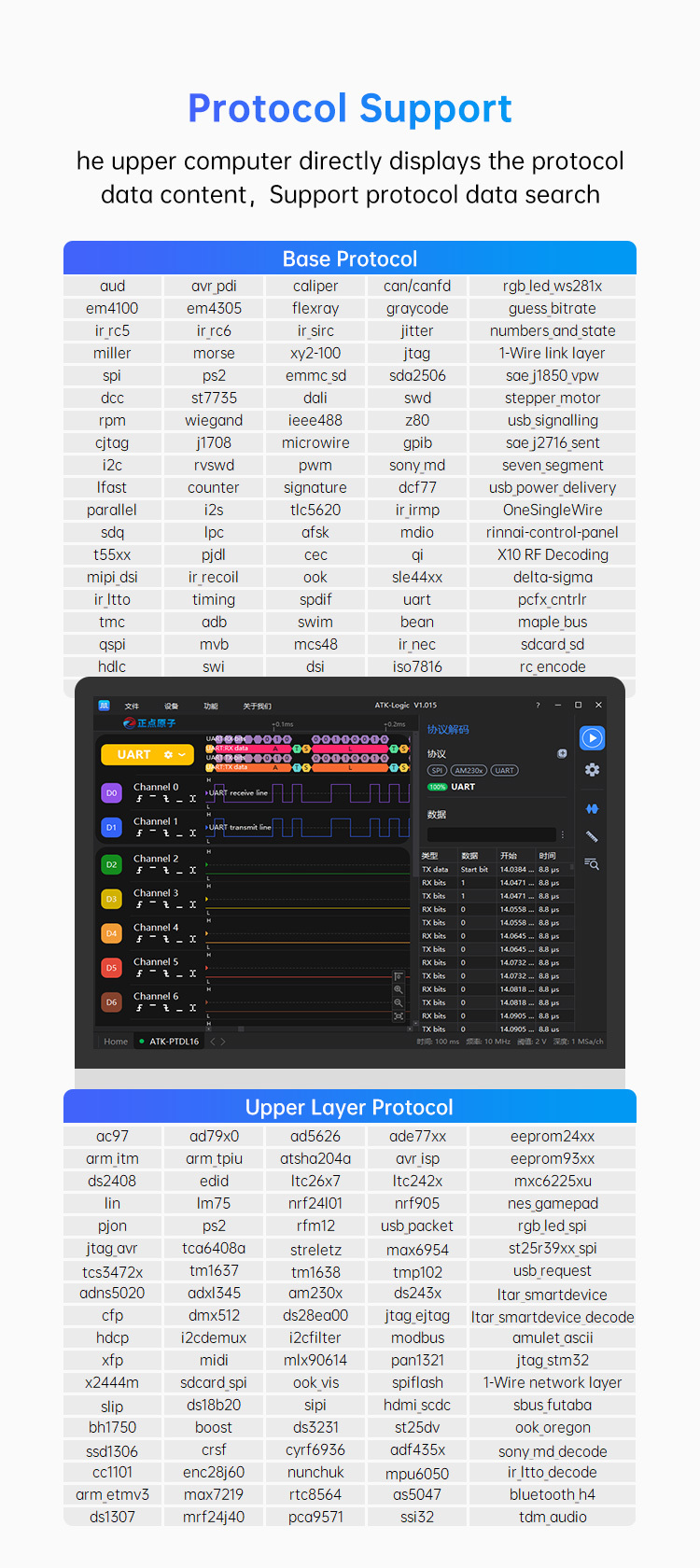

Lista obsługiwanych protokołów/standardów komunikacyjnych:
AUD ACR_PDI CALIPER CAN/CANFD RGB_LED_WS281X
EM4100 EM4305 FLEXRAY GRAYCODE GUESS_BITRATE
IR-RC5 RC_RC6 IR_SIRC JITTER NUMBERS_AND_STATE
MILLER MORSE XY2-100 JTAG 1-WIRE LINK LAYER
SPI PS2 EMMS_SD SDA2506 SAE_J1850_VPW
DCC ST7735 DALI SWD STEPPER_MOTOR
RPM WIEGAND IEEE488 Z80 USB_SIGNALLING
CJATG J1708 MICROWIRE GPIB SAE_J2716_SENT
I2C RVSWD PWM SONY_MD SEVEN_SEGMENT
LFAST COUNTER SIGNATURE DCF77 USB_POWER_DELIVERY
PARALLEL I2S TLC5620 IR_IRMP ONESINGLEWIRE
SDQ LPC AFSK MDIO RINNAI-CONTROL-PANEL
T55XX PJDL CEC QIQ X10 RF DECODING
MIPI_DSI IR_RECOIL OOK SLE44XX DELTA-SIGMA
IR_LTTO TIMING SPDIF UART PCFX_CNTRLR
TMC ADB SWIM BEAN MAPLE_BUS
QSPI MVB MCS48 IR_NEC SDCARD_SD
HDLC SWI DSI ISO7816 RS_ENCODE

alt

AC97 AD79X0 AD5626 EEPROM24XX ARM_ITM
ARM_TPIU AEM_ITM ATSHA204A ARV_ISP EEPROM93XX
SA2408 EDID LTC26X7 LTC242X MXC6225XU
LIN LM75 NRF24L01 NRF905 NES_GAMEPAD
PJON PS2 RFM12 USB_PACKET RBG_LED_SPI
JTAG_AVR TCA6408A STRELETZ MAX6954 ST25R39XX_SPI
TCS3472X TM1637 TM1638 TMP102 USB_REQUEST
ADNS5020 ADXL345 AM230X DS243X ITAR_SMARTDEVICE
SFP DMX512 DS28EA00 JTAG_EJTAG LTAR_SMARTDEVICE_DECODE
HDCP I2CDEMUX I2CFILTER MODBUS AMULET_ASCII
XFP MIDI MLX90614 PAN1321 JTAG_STM32
X2444M SDCARD_SPI OOK_VIS SPIFLASH 1-WIRE NETWORK LAYER
SLIP DS18B20 SIPI HDMI_SCDC SBUS_FUTABA
BH1750 BOOST DS3231 ST25DV OOK_OREGON
SSD1306 CRAF CYRF6936 ADF435X SONY_MD_DECODE
ARM_ETMV3 MAX7219 RTC8564 AS5047 BLUETOOTH_H4
DS1307 MRF24J40 PCA9571 SSI32 TDM_AUDIO

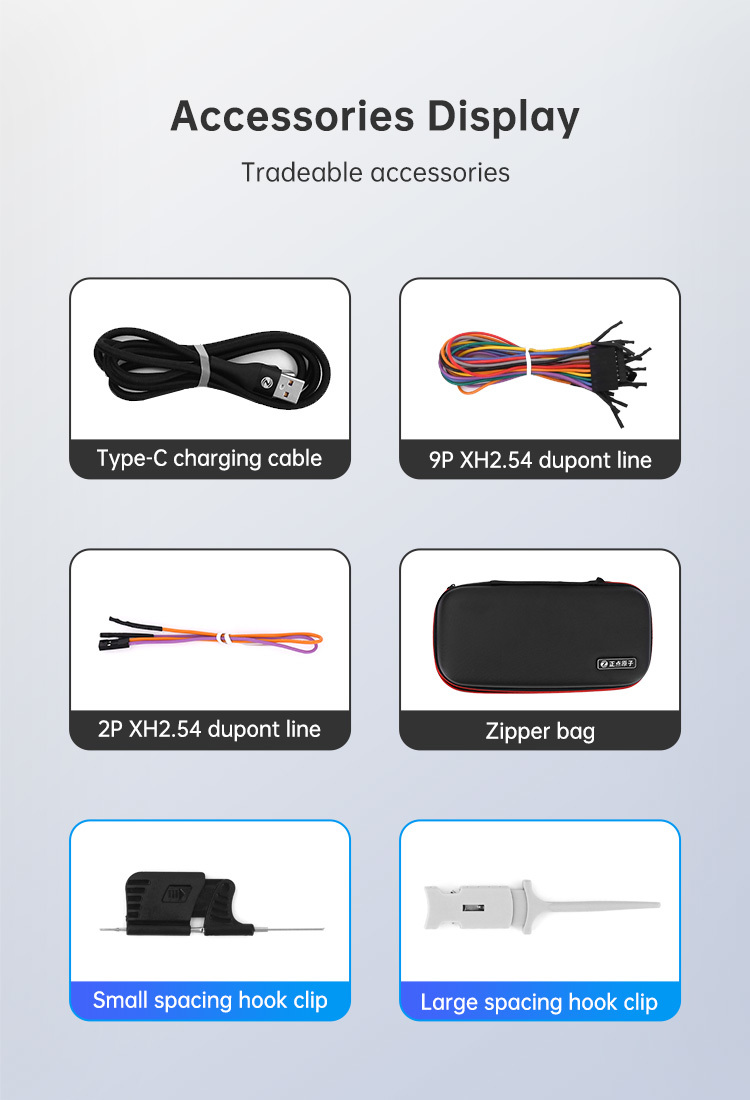

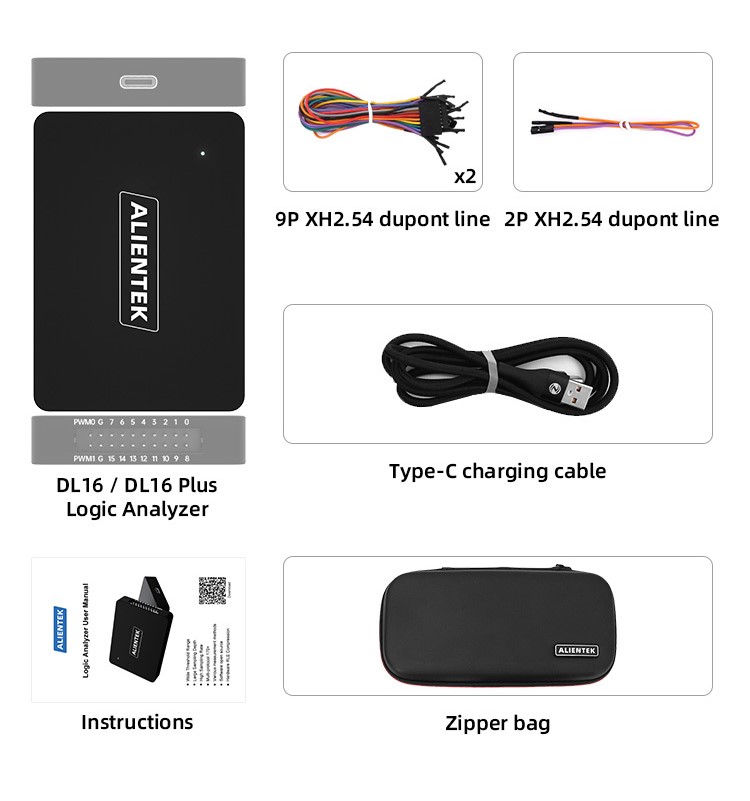

Zestaw zawiera
- 1 x analizator stanów logicznych DL16
- 2 x zestaw przewodów połączeniowych 9-żyłowych
- 1 x przewód 2 żyłowy
- 1 x przewód USB
- 1 x etui na urządzenie
