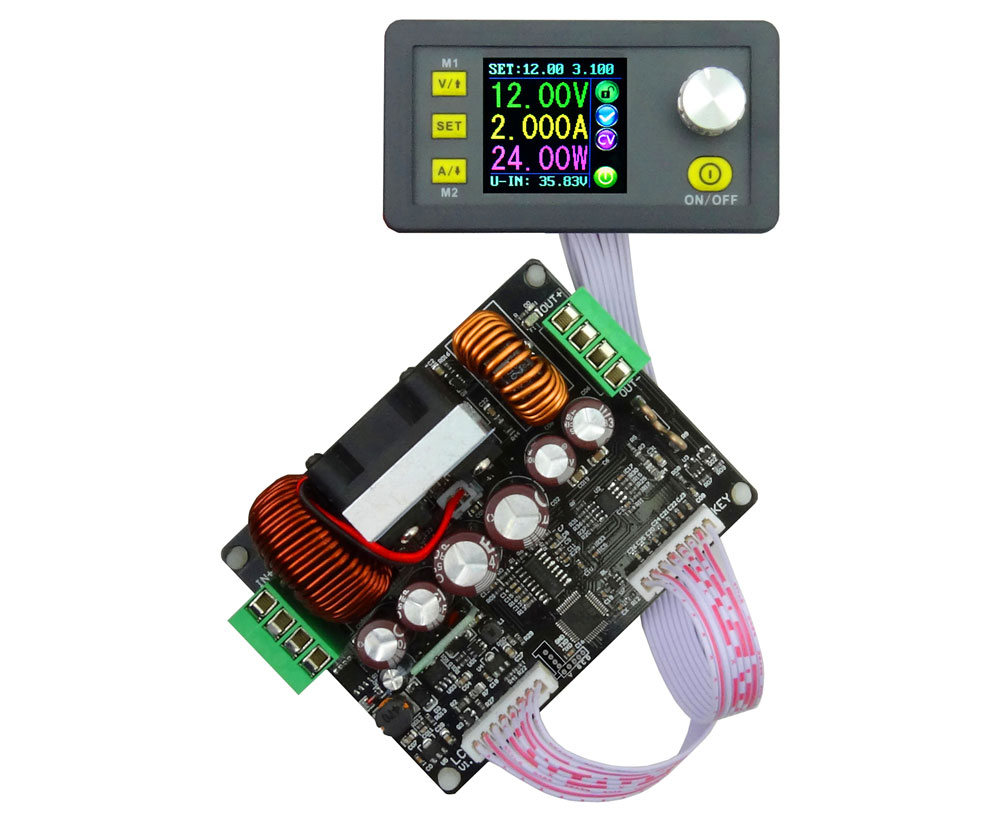

DPH5005 panelowy moduł zasilacza 0-50V 0-5A

DPH5005 panelowy moduł zasilacza 0-50V 0-5A

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: DPH5005

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 250,00 zł

Cena netto: 203,25 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
DPH5005 panelowy moduł zasilacza 0-50V 0-5A
DPH5005 panelowy moduł zasilacza 0-50V 0-5A


DPH5005 to panelowy moduł zasilacza - przetwornicy impulsowej typu "step down" obniżającej lub podwyższającej "step up" napięcie wejściowe na wyjściu - połączenie obu funkcji w jednej przetwornicy. Konfiguracja "Buck-Boost mode" pracy pozwala nam na osiągnięcie maksymalnych wartości napięcia wyjściowego przy rożnych napięciach wejściowych. Cyfrowe sterowanie przy pomocy impulsatora (cyfrowy potencjometr), wbudowane funkcje zabezpieczeń przed przekroczeniem napięcia, prądu, mocy wyjściowej, 10 komórek pamięci do zapisania ustawień parametrów. Programowanie ustawień parametrów wyjściowych jest bardzo łatwe w obsłudze. Moduł DPH5005 wyposażony jest w kolorowy wyświetlacz LCD o przekątnej 1,44 cala na którym wyświetlane jest szereg parametrów: napięcie i prąd ustawione na wyjściu, napięcie prąd moc na wyjściu aktualne, wartość napięcia wejściowego. Wykorzystując zewnętrzne źródło napięcia stałego i moduł regulatora DPH5005 możemy zbudować wielofunkcyjny zasilacz napięcia stałego o dużej sprawności i możliwościach przewyższających niejeden zasilacz laboratoryjny programowalny.
DPH5005 panelowy moduł zasilacza 0-50V 0-5A

prezentacja możliwości podobnej przetwornicy napięcia DPH3205, oraz przykładowe pomiary:
dane techniczne DPH5005:
  • moduł regulatora napięcia, prądu, mocy dla prądu stałego DC
  • przetwornica DC Step Down / Step Up: obniżająca lub podwyższająca napięcie na wyjściu
  • zakres regulacji napięcia wyjściowego: 0V - 50,00V
  • regulacja napięcia z rozdzielczością: 0,01V
  • dokładność wskazań napięcia: ± (0.5% + 1 cyfra)
  • prąd wyjściowy: 0 - 5,000A
  • regulacja prądu z rozdzielczością: 0,001A
  • dokładność wskazań prądu: ± (0.5% + 2 cyfry)
  • regulacja mocy wyjściowej: 0W - 250,0W
  • zakres napięcia wejściowego: 6V - 50Vdc
  • praca w trybie C.V. (Constant Voltage -stabilizacja napięcia wyjściowego)
  • praca w trybie C.C. (Constant Current - stabilizacja prądu wyjściowego)
  • regulacja zabezpieczenia napięciowego S-OVP (over voltage protection)
  • regulacja zabezpieczenia prądowego S-OCP (over current protection)
  • regulacja zabezpieczenia mocy wyjściowej S-OPP (over power protection)
  • 10 komórek pamięci z własnymi ustawieniami
  • kolorowy wyświetlacz LCD o przekątnej 1,44cala
  • woltomierz napięcia wyjściowego
  • amperomierz prądu wyjściowego
  • watomierz prądu wyjściowego
  • waga: 78g
  • wymiary zewnętrzne panelu sterującego: 79mm x 43mm x 48mm
  • wymiary zewnętrzne modułu zasilacza: 93mm x 71mm x 41mm
alt
Zakres napięcia wejściowego wynosi od 6V do 50V. Można zbudować prosty zasilacz niestabilizowany wykorzystując transformator + mostek prostowniczny + filtr pojemnościowy kondensator 4700µF. Jeśli napięcie wejściowe nadal byłoby niestabilne proponujemy dodatkowe dołożenie prostego układu LC w szereg dławika 47µH, oraz równolegle dodatkowego kondensatora elektrolitycznego 2200µF.

DPH5005 panelowy moduł zasilacza 0-50V 0-5A

Zapraszamy do przeczytania artykułu z instrukcją obsługi podobnego modułu:
DP50V5A RD moduł regulatora napięcia, prądu, mocy, zasilacz 30V 32V 5A 30V 32V 5A
DP50V5A RD moduł regulatora napięcia, prądu, mocy, zasilacz 30V 32V 5A 30V 32V 5A

zdjęcia:
DPH5005 panelowy moduł zasilacza 0-50V 0-5A
DPH5005 panelowy moduł zasilacza 0-50V 0-5A
DPH5005 panelowy moduł zasilacza 0-50V 0-5A
DPH5005 panelowy moduł zasilacza 0-50V 0-5A
DPH5005 panelowy moduł zasilacza 0-50V 0-5A
DPH5005 panelowy moduł zasilacza 0-50V 0-5A
