DPO6204B Hantek oscyloskop cyfrowy czterokanałowy stacjonarny 200MHz

DPO6204B oscyloskop 4 x 200MHz

Hantek

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: DPO6204B

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 2 100,00 zł

Cena netto: 1 707,32 zł

Chwilowo niedostępny

dodaj do schowka

  • Opis produktu
  • dane techniczne
  • Recenzje produktu (0)
DPO6204B oscyloskop 4 x 200MHz
DPO6204B Hantek oscyloskop cyfrowy czterokanałowy stacjonarny 200MHz
DPO6204B Hantek oscyloskop cyfrowy czterokanałowy stacjonarny 200MHzDPO6204B to czterokanałowy oscyloskop cyfrowy produkcji Hantek. Oscyloskop posiada cztery analogowe kanały wejściowe CH1 CH2 CH3 CH4 dzięki czemu możemy na jednym ekranie równocześnie obserwować cztery niezależne przebiegi. Szerokość pasma z każdego z kanałów wejściowych wynosi 200MHz. Inną wyróżniającą cechą oferowanej serii oscyloskopów DPO6004C jest rozbudowana sekcja wyzwalania, która pozwala również wykorzystać sygnały z cyfrowych magistral szeregowych: SPI, CAN, I2C... Oscyloskop w standardzie ma wbudowane dekodery magistrali szeregowych. Praca z czterokanałowym oscyloskopem cyfrowym DPO6204B jest bardziej komfortowa dzięki dużemu 7 calowemu dotykowemu ekranowi TFT o rozdzielczości 800x480 i palecie barw wynoszącej 16M kolorów. Ponadto oscyloskopy z serii DPO6004B Hantek wyposażone są w zestaw standardowych funkcji:
  • Autoset - automatycznie dobranie parametrów czułości napięciowej, podstawy czasu, rodzaju wyzwalania tak by na wyświetlaczu był widoczny stabilny okresowy przebieg elektryczny (funkcja Autoscale)
  • pomiary automatyczne: oscyloskop DPO6204B wyposażony jest w funkcję automatycznego pomiaru 32 parametrów charakteryzujących przebieg elektryczny: np. napięcie, częstotliwość, współczynnik wypełnienia
  • pomiary kursorami: przy pomocy kursorów można mierzyć parametry napięciowe w osi pionowej, oraz parametry czasowe w osi poziomej w sposób: ręczny (manual) ustawiając parę kursorów w wybranej pozycji lub w sposób automatyczny (track)
  • USB Device - pozwala nam podłączyć pamięć typu pendrive do gniazda na front panelu oscyloskopu i bezpośrednie zapisywanie lub odczytywanie przebiegów. Mamy możliwość zapisu danych na dysku komputera.
  • USB Host - komunikacja z komputerem PC. Możliwość wysyłania danych i prezentacja w oprogramowaniu działającym w systemie Windows. Z poziomu oprogramowania mamy możliwość sterowania nastawami komputera.
  • funkcja Pass/Fail - popularnie zwana "maskami" pozwala na monitorowanie zmian w obserwowanym sygnale. Polega to na zdefiniowaniu maski wokół sygnału wzorcowego. W przypadku wykrycia zmian w sygnale wzorcowym na wyjściu otrzymujemy sygnał wyjściowy Pass (dobry) lub Fail (zły)
  • zapis, archiwizacja obserwowanych przebiegów do dalszej obróbki w arkuszach kalkulacyjnych lub w formie pliku graficznego do sprawozdania lub prezentacji. Możliwości zapisu danych z oscyloskopu w pamięci wewnętrznej lub zewnętrznej pendrive USB:
    ► zapis ustawień w formacie *.SET. Maksymalnie 9 plików ustawień (z nr 1 do nr 9) może być przechowywany w pamięci wewnętrznej. Zapisane ustawienia można przywołać.
    ► zapis przebiegu w formacie *.LWF
    ► zapis przebiegu referencyjnego *.REF. Na odwołanie przebieg odniesienia zostanie wyświetlony bezpośrednio na ekranie oscyloskopu.
    ► zapis przebiegu w formacie *.CSV do arkusza kalkulacyjnego. Zapisane pliki zawierają dane przebiegu wyświetlanych kanałów analogowych i ustawienia główne, informacje o oscyloskopie. Przywracanie pliku CSV nie jest obsługiwane.
    ► zapis przebiegu w formacie *.BMP. Plik graficzny z widocznym całym interfejsem wyświetlacza oscyloskopu. Przywracanie zapisanego pliku obrazu na ekran oscyloskopu nie jest obsługiwane.
  • wbudowane dekodery magistral szeregowych RS-232 UART, CAN, SPI, I2C, LIN,
pdfmanual - instrukcja w języku angielskim oscyloskopy Hantek DPO6000
pdfsoft - oprogramowanie ocyloskopy Hantek DPO6000
DPO6204B Hantek oscyloskop cyfrowy czterokanałowy stacjonarny 200MHzDPO6204B Hantek oscyloskop cyfrowy czterokanałowy stacjonarny 200MHzDPO6204B Hantek oscyloskop cyfrowy czterokanałowy stacjonarny 200MHz
DPO6084 Hantek oscyloskop cyfrowy czterokanałowy
dane techniczne:
  • DPO6204B Hantek czterokanałowy oscyloskop cyfrowy
  • cztery kanały wejściowe: CH1 CH2 CH3 CH4
  • szerokość pasma kanałów wejściowych: 200MHz
  • próbkowanie w czasie rzeczywistym: 1GSa/s
  • długość rekordu pamięci: 64Mpts = 64 000 punktów
  • rozdzielczość pionowa przetwornika A/D: 8bit
  • czułość napięciowa od 500μV/div to 10V/div
  • szybkość przechwytywania przebiegów: do 400 000 wfm/s
  • wyświetlacz oscyloskopu:
    ▶ duży wyświetlacz o przekątnej 7 cali
    ▶ wyświetlana rozdzielczość: 800x480
    dotykowy ekran TFT o 16M kolorach i 24 bit
    obsługuje 256-stopniową skalę intensywności świecenia przebiegów
     w trybie mono kolorze ~ analogia do luminoforu jak w oscyloskopach analogowych
  • DVM - wbudowany cyfrowy multimetr 5 cyfrowy
    Digital Volt Meter
  • wbudowany miernik częstotliwości 6 cyfrowy
  • operacje matematyczne
  • analiza widmowa FFT
  • rozbudowany system wyzwalania
    ponad 14 rodzajów wyzwalania:
    Edge , Pulse Width, Video , Slope , Overtime , Window , Pattern , Interval , Under Amp, UART , LIN , CAN , SPI , IIC I2C
  • możliwość wyzwalania sygnałami cyfrowymi - magistralami szeregowymi
  • pomiary kursorami
  • automatyczne pomiary: pomiar 32 parametrów
  • zapis i odczyt przebiegów do plików *.csv
  • funkcja Pass/Fail
  • funkcja Auto Scale - tzw. funkcja AUTO - samonastawa - ustawienie parametrów oscyloskopu
  • wbudowane interfejsy komunikacyjne:
    ▶ USB Host - komunikacja z komputerem
    ▶ USB Device - obsługa pamięci pendrive
    ▶ LAN
  • oprogramowanie Windows PC
  • obsługa komend zdalnego sterowania SCPI
  • dekodowanie magistral szeregowych: RS232, UART, I2C, SPI, LIN, CAN

DPO6204B Hantek oscyloskop cyfrowy czterokanałowy stacjonarny 200MHzDPO6204B Hantek oscyloskop cyfrowy czterokanałowy stacjonarny 200MHzDPO6204B Hantek oscyloskop cyfrowy czterokanałowy stacjonarny 200MHz
4 kanałowy oscyloskop  alt cyfrowy luminofor i  temperatura barwowaalt

400 000 szybkość odświeżania przebiegualt

256 poziomów intensywności przebiegualt

analiza FFT z widoczną skaląalt

segmentacja akwizycji i przebieg historiialt

64M długość rekordu pamięcialt

7 calowy dotykowy ekranalt

5 cyfrowy woltomierz, 6 cyfrowy częstościomierzalt

funkcja analizy FFTalt

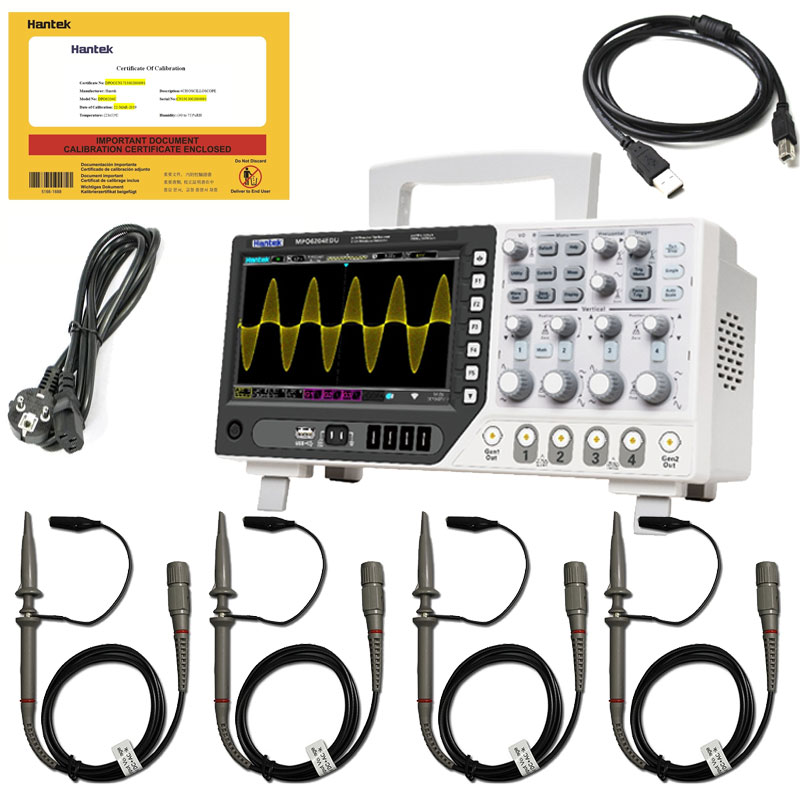

zestaw zawiera:
  • oscyloskop cyfrowy DPO6204B
  • certyfikat kalibracji fabrycznej oscyloskopu
  • sonda oscyloskopowa z dzielnikiem x1/x10 - 4szt.
  • przewód połączeniowy USB
  • przewód zasilający

DPO6204B Hantek oscyloskop cyfrowy czterokanałowy stacjonarny 200MHzDPO6204B Hantek oscyloskop cyfrowy czterokanałowy stacjonarny 200MHzDPO6204B Hantek oscyloskop cyfrowy czterokanałowy stacjonarny 200MHzDPO6204B Hantek oscyloskop cyfrowy czterokanałowy stacjonarny 200MHz



gwarancja:
  • towar jest nowy i objęty 24 miesięczną gwarancją
  • uwaga: elementy grzewcze (grzałki),groty, bezpieczniki nie podlegają gwarancji ani rękojmi i ich wymiana jest odpłatna.
  • gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry itp.


zdjęcia produktu:
DPO6204B Hantek oscyloskop cyfrowy czterokanałowy stacjonarny 200MHzDPO6204B Hantek oscyloskop cyfrowy czterokanałowy stacjonarny 200MHzDPO6204B Hantek oscyloskop cyfrowy czterokanałowy stacjonarny 200MHzDPO6204B Hantek oscyloskop cyfrowy czterokanałowy stacjonarny 200MHzDPO6204B Hantek oscyloskop cyfrowy czterokanałowy stacjonarny 200MHzDPO6204B Hantek oscyloskop cyfrowy czterokanałowy stacjonarny 200MHz
DPO6204B Hantek oscyloskop czterokanałowy 200MHz - porównanie parametrów technicznych:

funkcje oscyloskopów z serii DPO6000B Hantek
akwizycja próbkowanie w czasie rzeczywistym 1 Gsa/s pojedynczy kanał, 500 Msa/s dwa kanały
250 Msa/s trzy lub cztery kanały wykorzystywane
uwagi: cyfrowe kanały 1/2 i 3/4 otwarte w tym samym czasie korzystają ze wspólnego przetwornika A/C
Peak detect – wykrywanie pików kanał analogowy 4ns
tryb uśredniania analogowe kanały
wszystkie kanały osiągają N próbek czasu w tym samym czasie,
N można wybrać z 2,4,8,16,32,64,128,256,512 i 1024
rozdzielczość pionowa 8 bit
minimalna szerokość impulsu testowego 8ns
długość rekordu pamięci wykorzystany 1 kanał = 64M próbek
wykorzystany 2 kanały = 32M próbek
wykorzystany 3 lub 4 kanały = 16M próbek
wejście liczba kanałów 4 kanały analogowe
sprzężenie wejścia DC,AC lub GND
impedancja wejściowa
dla sprzężenia DC
analogowe kanały
25pF±3 pF,1MΩ±2%
współczynniki tłumienia sondy
(programowe mnożniki)
analogowe kanały 1X、10X、100X、1000X
klasa 300V CAT II
maksymalne napięcie wejściowe analogowe kanały a300Vrms (10X)
Horizontal
odchylanie poziome
interpolacja przebiegów (sin x)/x
maksymalna długość rekordu wykorzystywany 1 kanał max 64M
wykorzystywane dwa kanały max 32M
trzy lub cztery kanały max 16M
zakres regulacji skali poziomej
podstawa czasu
DSO6084 DSO6104
2ns/div~100s/div  z krokiem regulacji 1-2-5
tryby podstawy czasu Y-T、X-Y (krzywa Lissajous)、Roll - rolowanie
X-Y krzywa Lissajous CH1 CH2 XY 、CH3 CH4 XY
zero offset ±0.5 div× minimum time base gear
dokładność podstawy czasu
i próbkowania
±25ppm
dryft zegara ≤±5 ppm/rok
pomiar czasu delta pojedynczy, tryb akwizycji
dokładność
(pełne pasmo) ±(1 interwał próbkowania +100ppm×odczytu+0.6ns)
>16 razy uśrednione
±(1 interwał próbkowania +100ppm×odczytu+0.4ns)
interwał próbkowania = sec/div÷200
Vertical
odchylanie pionowe
szerokość pasma (-3dB) DPO6084B DPO6104B DPO6204B
80MHz 100MHz 200MHz
rozdzielczość przetwornika analogowe kanały 8 bit
cyfrowe kanały 1 bit
zakres regulacji czułości napięciowej wejście BNC 500μV/div~10V/div
zakres regulacji pozycji 500μV/div to 120mV/div,±1V
122mV/div to 1.2V/div,±10V
1.22V/div to 10V/div,±50V
opcjonalne ograniczenie pasma typowo do 20MHz
pasmo przenoszenia(-3db) w pozycji BNC ≤10Hz
czas narostu na BNC – typowo DPO6084B DPO6104B DPO6204B
≤4.4ns ≤3.5ns ≤1.8ns
dokładność w pionie w „normalnym” lub „uśrednionym” trybie akwizycji dokładność o

f 10 V / dz. do 10 mV / dz. wynosi ± 3%
W „normalnym” lub „uśrednionym” trybie akwizycji dokładność

5 mV / dz. do 500uV / dz. wynosi ± 4%.
dokładność przesunięcia offset DC ± 0,1 div ± 2 mV ± 1% wartości przesunięcia
izolacja kanałów maksymalna szerokość pasma DC :> 40 dB
Uwaga: szerokość pasma zmniejszona do 6 MHz przy zastosowaniu sondy 1X
wyzwalanie zakres poziomu wyzwalania ±5 działek od środka ekranu
tryby wyzwalania auto、general、single
poziomy CH1~CH4 ±4 działki od środka ekranu
zakres czasu martwego Holdoff 8ns~10s
dokładność poziomu wyzwalania CH1~CH4 0,2 div × V/div w granicach ±​​4 działek
od środka ekranu
Edge wyzwalanie
Krawędzią
nachylenie – zbocze zbocze narastające, zbocze opadające, zbocze narastające lub opadające
źródło sygnału CH1~CH4,
D1.0~D1.3,
D2.0~D2.3,
D3.0~D3.3,
D4.0~D4.3
Pulse width
wyzwalanie szerokością impulsu
polaryzacja dodatnia, ujemna
warunek (gdy) , !=, =
źródło sygnału CH1~CH4,
D1.0~D1.3,
D2.0~D2.3,
D3.0~D3.3,
D4.0~D4.3
zakres szerokości impulsu 8ns ~ 10s
Video wyzwalanie standardy NTSC, PAL
źródło sygnału CH1~CH4
synchronizacja linia skanowania, numer linii,pole nieparzyste, pole parzyste, całe pole
nachylenie
wyzwalanie zboczem
zbocze narastające, opadające
warunek (gdy) , !=, =
źródło sygnału CH1 ~ CH4
zakres czasu 8ns ~ 10s
Overtime wyzwalanie źródło sygnału CH1~CH4,
D1.0~D1.3,
D2.0~D2.3,
D3.0~D3.3,
D4.0~D4.3
polaryzacja dodatnia, ujemna
zakres czasu 8ns ~ 10s
Window wyzwalanie źródło sygnału CH1~CH4LA1~LA4
Pattern wyzwalanie Pattern 0:low level;1:high level;X:ignore;
Level(źródło sygnału) CH1~CH4
Interval wyzwalanie nachylenie narastające, opadające
warunek (gdy) , !=, =
źródło sygnału CH1~CH4,
D1.0~D1.3,
D2.0~D2.3,
D3.0~D3.3,
D4.0~D4.3
zakres czasu 8ns ~ 10s
Delay wyzwalanie rodzaj krawędzi narastająca, opadająca krawędź
źródło sygnału CH1~CH4
warunek (gdy) , !=, =
zakres czasu 8ns ~ 10s
Set up hold wyzwalanie rodzaj krawędzi narastająca, opadająca krawędź
źródło sygnału CH1~CH4
warunek (gdy) , !=, =
zakres czasu 8ns ~ 10s
Runt wyzwalanie polaryzacja dodatnia, ujemna
warunek (gdy) , !=, =
źródło sygnału CH1~CH4
zakres czasu 8ns ~ 10s
UART wyzwalanie warunek (gdy) start、stop、data、odd-even check、reception error
źródło sygnału(RX/TX) CH1~CH4,
D1.0~D1.3,
D2.0~D2.3,
D3.0~D3.3,
D4.0~D4.3
format danych Hex(hexadecimal)
długość danych 1 byte
szerokość bitu danych 5 bit, 6 bit, 7 bit, 8 bit
kontrola parzystości none、odd、even
poziom high、low
szybkość transmisji (opcjonalnie) 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600
/115200/230400/380400/460400 bit/s
szybkość transmisji
(zdefiniowana przez użytkownika)
300bit/s~334000bit/s
LIN wyzwalanie warunek (gdy) Interval field、synchronization field、ID field、synchronization error
、identifier、IDand data
źródło sygnału CH1~CH4,
D1.0~D1.3,
D2.0~D2.3,
D3.0~D3.3,
D4.0~D4.3
format danych Hex(hexadecimal)
Baud rate(optional) 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600
/115200/230400/380400/460400 bit/s
Baud rate(user-defined) 300bit/s~334000bit/s
CAN wyzwalanie warunek (gdy) Start bit、remote frame ID、data frame ID、frame ID、remote frame data、data frame data、wrong frame、all errors、answer error、overload frame
źródło sygnału CH1~CH4
format danych Hex(hexadecimal)
Baud rate(optional) 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
Baud rate(user-defined) 5kbit/s~1Mbit/s
SPI wyzwalanie źródło sygnału CH1~CH4,
D1.0~D1.3,
D2.0~D2.3,
D3.0~D3.3,
D4.0~D4.3
format danych Hex(hexadecimal)
Data bit width 4, 8, 16, 24, 32
IIC I2C wyzwalanie źródło sygnału (SDA/SCL) CH1~CH4,
D1.0~D1.3,
D2.0~D2.3,
D3.0~D3.3,
D4.0~D4.3
format danych Hex(hexadecimal)
Data index 0~7
opportunity(condition) Start bit、stop bit、no response、address、data、restart
pomiary kursorami różnica napięcia między kursorami △V
różnica czasu między kursorami △T
odwrotność △T, czyli częstotliwość w Hercah (1 /△T)
automatyczne pomiary frequency、period、mean、peak-to-peak、RMS、minimum、mixmum、rising time、falling time、+ width、- width、base、top、middle、amplitude、overshoot、preshoot、rising edge phase difference、falling edge phase difference、+ duty、- duty、period mean、PRMS、FOVshoot、ROVshoot、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF
DVM
Digital Volt Meter
cyfrowy multimetr
źródło sygnału CH1,CH2,CH3,CH4
typy pomiarów DC wartość skuteczna
AC wartość skuteczna
DC
miernik częstotliwości sprzętowy 6 bitowy miernik częstotliwości
Ogólna charakterystyka
wyświetlanie typ wyświetlacza 7" TFT  LCD
rozdzielczość wyświetlacza 800 x 480 pikseli
liczba kolorów 16 milionów kolorów | 24 bits
typy wyświetlania punkty, wektory
tryby wyświetlania kolor, skala szarości
jasność wyświetlacza regulowana
typ siatki regulowana
jasność siatki regulowana
interfejsy standardowe interfejsy USB Host,USB Device,LAN,
opcjonalne interfejsy Pass/Fail
UART
HDMI
ogólnie wyjście do kompensacji sondy oscyloskopowej
napięcie wyjściowe (typowe): około 2Vpp obciążenie wyjścia≥1MΩ
częstotliwość (typowa) 1kHz
zasilanie 100-120VACRMS(±10%),45Hz to 440Hz,CATⅡ
120-240VACRMS(±10%),45Hz to 66Hz,CATⅡ
pobór mocy <30W
bezpieczniki T,3.15A,250V,5x20mm
temperatura pracy 0~50°C (32~122°F)
temperatura przechowywania -40~+71°C (-40~159.8°F)
wilgotność ≤+40°C: ≤90% wilgotności względnej
+41°C ~50°C: ≤60% wilgotności względnej
metoda chłodzenia konwekcja
wysokość działanie lub nie 3000m
wstrząsy mechaniczne drgania losowe 0.31g RMS od 50Hz do 500Hz
10 minut na każdej osi
wyłączony 2.46g RMS od 5Hz do 500Hz
10 minut na każdej osi
włączony 50g,11ms,fala półsinusoidalna
mechaniczne wymiary 318 x 140 x 150mm (długość x szerokość x wysokość)
waga 2900g

Nikt jeszcze nie napisał recenzji do tego produktu. Bądź pierwszy i napisz recenzję.

Tylko zarejestrowani klienci mogą pisać recenzje do produktów. Jeżeli posiadasz konto w naszym sklepie zaloguj się na nie, jeżeli nie załóż bezpłatne konto i napisz recenzję.

Pozostałe produkty z kategorii
Sklep internetowy shopGold
Korzystanie z tej witryny oznacza wyrażenie zgody na wykorzystanie plików cookies. Więcej informacji możesz znaleźć w naszej Polityce Cookies.
Nie pokazuj więcej tego komunikatu
USTAWIENIA PLIKÓW COOKIES
Są zawsze włączone, ponieważ umożliwiają podstawowe działanie strony. Są to między innymi pliki cookie pozwalające pamiętać użytkownika w ciągu jednej sesji lub, zależnie od wybranych opcji, z sesji na sesję. Ich zadaniem jest umożliwienie działania koszyka i procesu realizacji zamówienia, a także pomoc w rozwiązywaniu problemów z zabezpieczeniami i w przestrzeganiu przepisów.
Pliki cookie funkcjonalne pomagają nam poprawiać efektywność prowadzonych działań marketingowych oraz dostosowywać je do Twoich potrzeb i preferencji np. poprzez zapamiętanie wszelkich wyborów dokonywanych na stronach.
Pliki analityczne cookie pomagają właścicielowi sklepu zrozumieć, w jaki sposób odwiedzający wchodzi w interakcję ze sklepem, poprzez anonimowe zbieranie i raportowanie informacji. Ten rodzaj cookies pozwala nam mierzyć ilość wizyt i zbierać informacje o źródłach ruchu, dzięki czemu możemy poprawić działanie naszej strony.
Pliki cookie reklamowe służą do promowania niektórych usług, artykułów lub wydarzeń. W tym celu możemy wykorzystywać reklamy, które wyświetlają się w innych serwisach internetowych. Celem jest aby wiadomości reklamowe były bardziej trafne oraz dostosowane do Twoich preferencji. Cookies zapobiegają też ponownemu pojawianiu się tych samych reklam. Reklamy te służą wyłącznie do informowania o prowadzonych działaniach naszego sklepu internetowego.
ZATWIERDZAM
Korzystanie z tej witryny oznacza wyrażenie zgody na wykorzystanie plików cookies. Więcej informacji możesz znaleźć w naszej Polityce Cookies.
USTAWIENIA
ZGADZAM SIĘ
