DPOS350P dwukanałowy oscyloskop cyfrowy z generatorem analizatorem widma oraz analizatorem FRA Fnirsi

FNIRSI DPOS350P to wszechstronne, przenośne narzędzie 4‑w‑1, które sprawdzi się zarówno w profesjonalnym laboratorium, jak i w domowym warsztacie. W jednym kompaktowym urządzeniu otrzymujemy cyfrowy oscyloskop o paśmie 350 MHz, generator funkcyjny 50 MHz, analizator widma od 200 kHz do 350 MHz oraz analizator charakterystyki częstotliwości do 50 MHz. Dzięki temu nie musisz już inwestować w kilka osobnych przyrządów – DPOS350P pozwala na pełną diagnostykę sygnałów elektrycznych, generowanie wzorców i pomiary zakłóceń RF. Oscyloskop oferuje dwa kanały analogowe plus kanał matematyczny, z próbkowaniem do 1 GSPS na kanał i czasem narastania sygnału 1 ns. Głębokość pamięci 60 Kpts i rekordowa szybkość odświeżania przebiegów (do 50 000 wfm/s) umożliwiają wychwycenie nawet bardzo krótkich impulsów i rzadkich zdarzeń. Szeroki zakres czułości od 2 mV/div do 20 V/div, wejście o impedancji 1 MΩ/14 pF oraz ochrona przeciwprzepięciowa do 400 V CAT II zapewniają precyzyjne i bezpieczne pomiary różnorodnych układów.

Generator funkcyjny pozwala na tworzenie aż 14 typów przebiegów standardowych oraz sygnałów arbitralnych do 50 MHz, z możliwością modulacji AM, FM, FSK, ASK i PWM oraz funkcją sweep. Analizator widma w zakresie od 200 kHz do 350 MHz z detektorami Peak i RMS oraz trybem śledzenia („spectrum + oscilloscope”) pozwala jednocześnie obserwować sygnały w dziedzinie czasu i częstotliwości, co znacząco ułatwia badania zakłóceń EMI i testy RF. Urządzenie zostało wyposażone w 7‑calowy ekran IPS o rozdzielczości 1024 × 600 px z dotykowym panelem i polskojęzycznym menu, co zapewnia wygodną obsługę i czytelność w każdych warunkach. Zasilanie z akumulatora Li‑ion 3,7 V/8000 mAh (do 3 godz. pracy) i szybkie ładowanie QC18W (ok. 2 h) sprawiają, że DPOS350P jest w pełni mobilny. Funkcje takie jak tryb X‑Y, ZOOM, FFT, cyfrowa fluorescencja, automatyczne zerowanie czy regulowana jasność siatki tła zwiększają komfort pracy, a obudowa o wymiarach 190 × 128 × 37 mm i wadze około 900 g czyni go niezawodnym towarzyszem każdego inżyniera.

---

Parametry techniczne
- producent: Fnirsi
- model DPOS350P

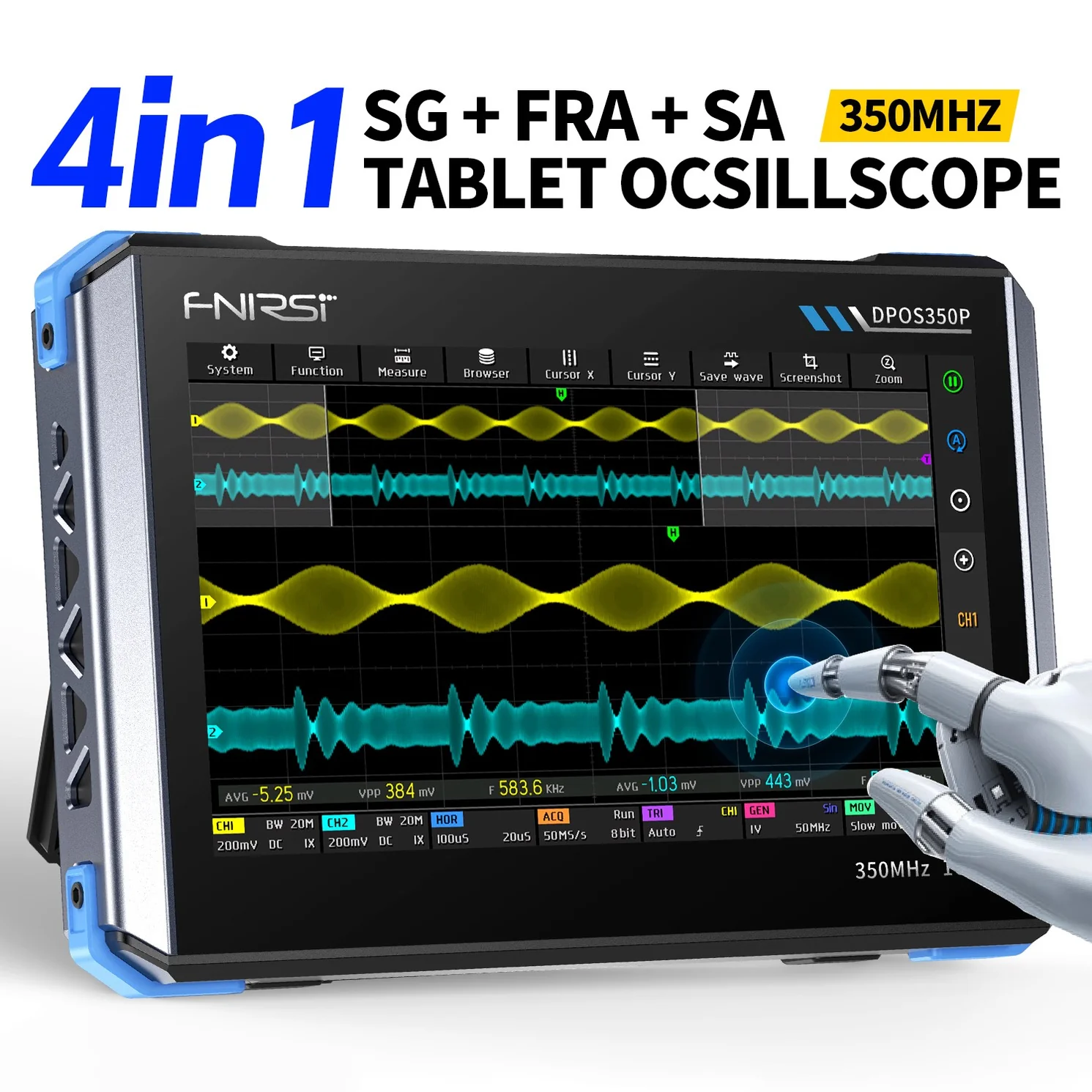

- oscyloskop cyfrowy, generator funkcyjny, analizator widma, analizator odpowiedzi częstotliwościowej (FRA)
- uniwersalne urządzenie z 4 funkcjami
- 5 predefiniowanych konfiguracji startowych
- źródło zasilania: wbudowany akumulator 3,7V 8000mAh
- ładowanie: 12V/18W QC / 1,5A (USB-C)
- menu w języku angielskim / rosyjskim / portugalskim / chiński
- duży, czytelny, dotykowy ekran LCD 7" IPS
- rozdzielczość wyświetlacza: 1024 x 600 pikseli
- czas pracy: około 3h
- czas ładowania: podczas pracy: ~5h
- pobór mocy: 10W
- pojemnościowy ekran dotykowy
- chłodzenie: pasywne
- wymiary: 190 x 128 x 37mm
- auto power off (automatyczne wyłączenie) - regulowane: 15minut do 1h
- możliwość wyłączenia auto power off
- temperatura pracy: -20~60℃


Oscyloskop cyfrowy
Parametr	Wartość
Kanały analogowe	2

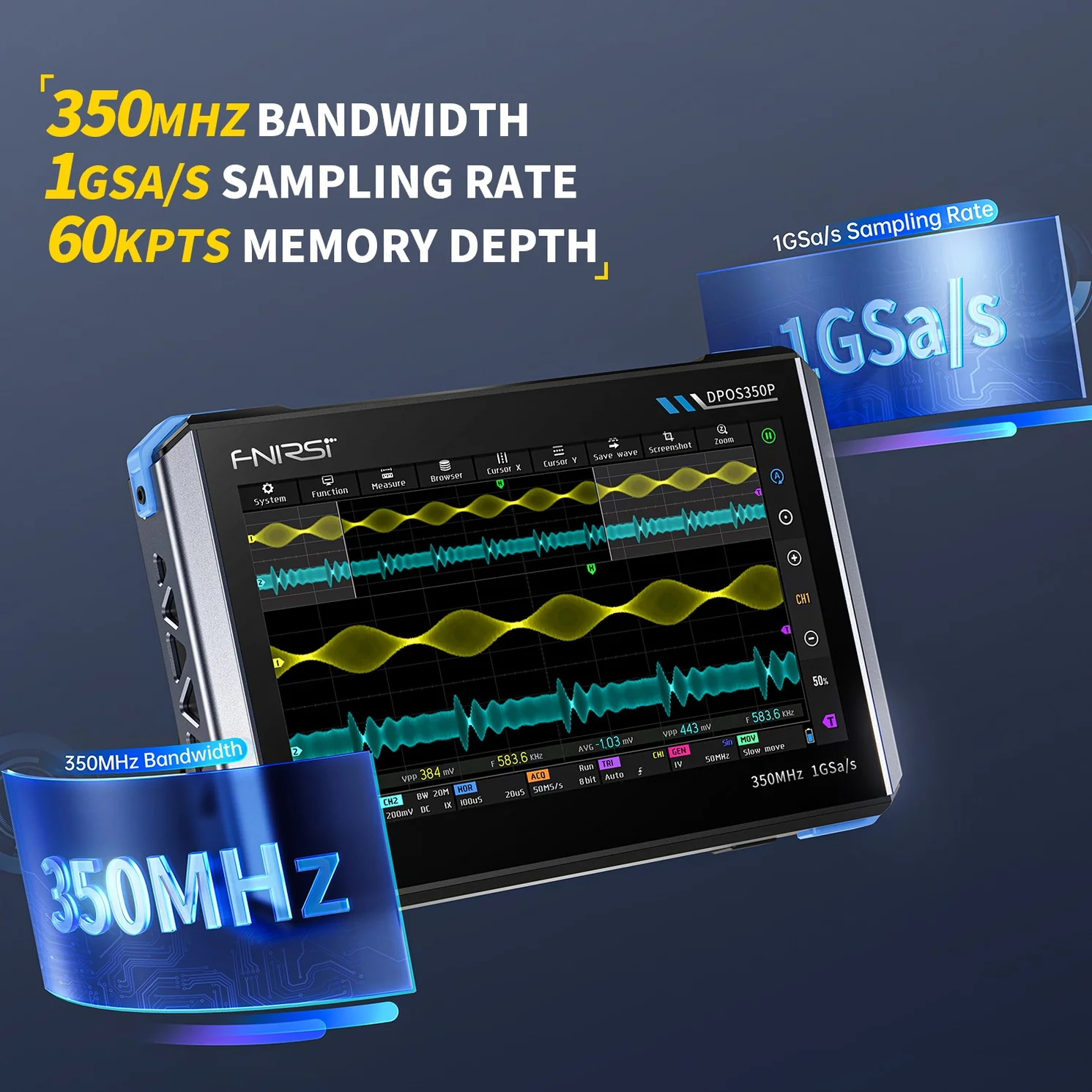

Szerokość pasma analogowego	350 MHz
Czas narastania	1 ns
Maks. częstotliwość próbkowania	1 GS/s
Głębokość pamięci	60 tys. punktów
Impedancja wejściowa	1 MΩ / 14 pF
Zakres podstawy czasu	5 ns – 50 s
Podstawa czasu rzutu	50 ms – 50 s
Czułość pionowa	2 mV – 20 V (1X)
Zakres pionowy	16 mV – 160 V (1X)
Dokładność prądu stałego	± 2 %
Dokładność czasu	± 0,01 %
Sprzężenie wejściowe	DC / AC
Tłumienie sondy	1X / 10X / 100X
Ograniczenie przepustowości	150 MHz / 20 MHz

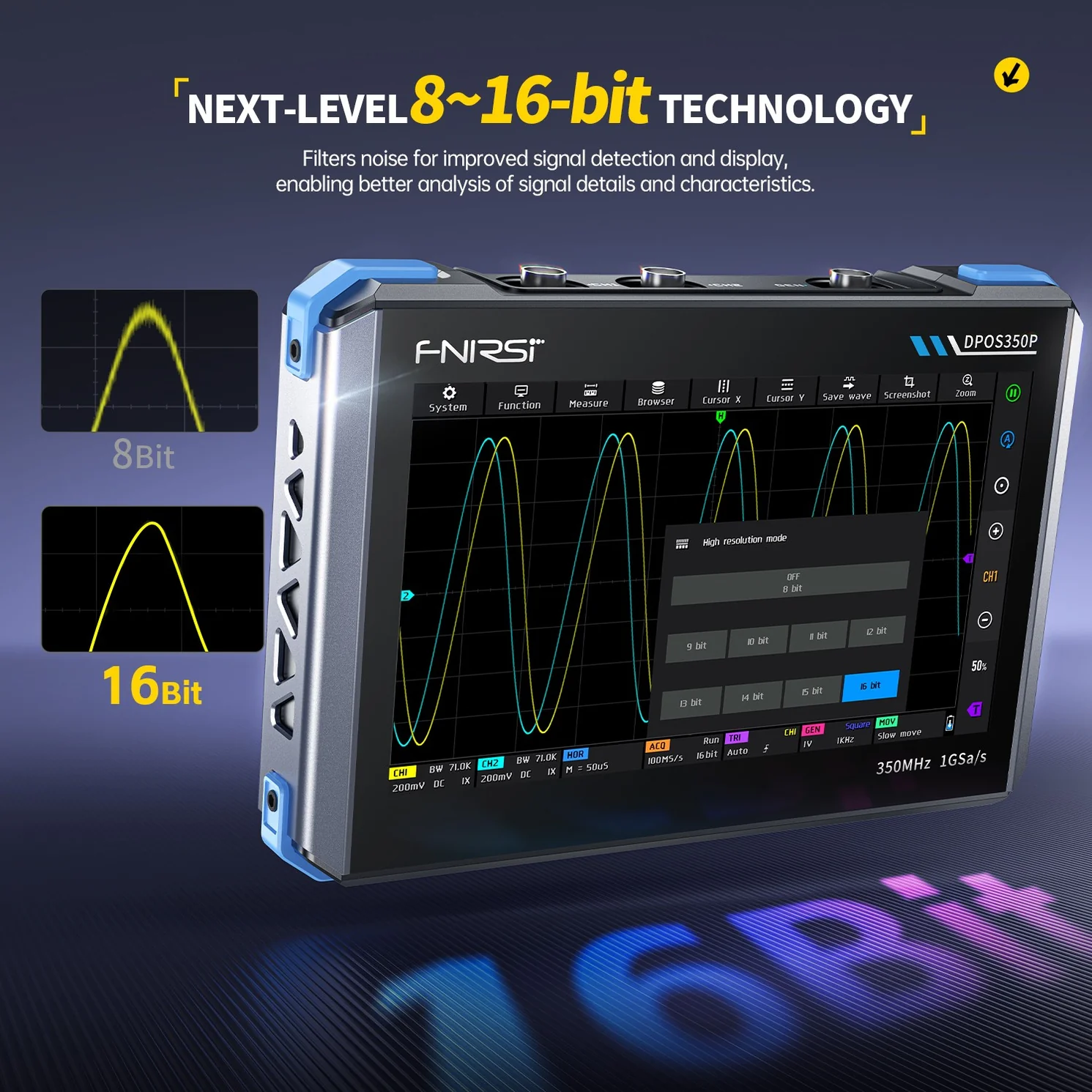

Tryb wysokiej rozdzielczości	8‑bit – 16‑bit
Pomiary parametrów	12 typów
Pomiar kursora	czas, okres, częst., poziom, napięcie
Wykrywanie wyzwalaczy	cyfrowy
Kanał wyzwalający	Kanał 1 / Kanał 2
Tryb wyzwalania	Auto / Single / Normal
Krawędź wyzwalacza	narastająca / opadająca
Tłumienie wyzwalania	L1 – L3
Poziom wyzwalania	manualny / auto (10 % – 90 %)
Przechowywanie zrzutów ekranu	90 zdjęć
Przechowywanie przebiegów	500 grup
Siatka tła	pokaż / ukryj
Ruch fali	regulacja zgrubna / dokładna
Zabezpieczenie przeciwprzepięciowe	do 400 V
Jasność przebiegu	nastawna
Prosty wyświetlacz FFT	✔️

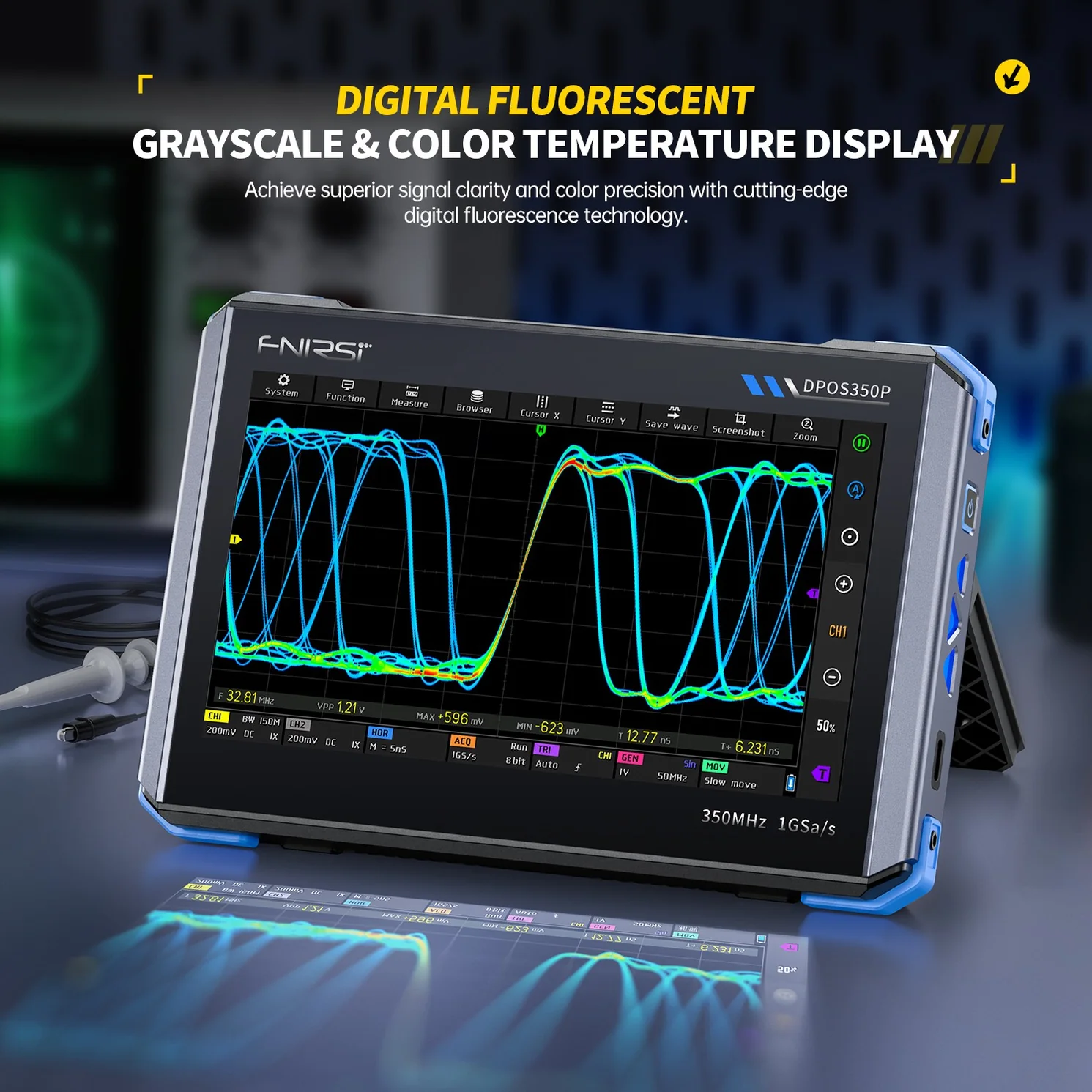

Fluorescencja cyfrowa	✔️
Wyświetlacz temperatury barwowej	✔️
Tryb XY	✔️
Podstawa czasu ZOOM	✔️
Auto. regulacja jednym klawiszem	✔️
Powrót do zera jednym klawiszem	✔️
Przeglądarka danych	✔️
Generator funkcyjny
Parametr	Wartość
Typy przebiegów	14 standardowych funkcji + przechwycony przebieg
Częstotliwość	0 – 50 MHz (sinus do 50 MHz; inne: 10 MHz/5 MHz/3 MHz)
Amplituda	0 – 5 Vpp
Offset (Zrównoważenie)	–2,5 V – +2,5 V
Cykl pracy	0,1 % – 99,9 %
Rozdzielczość częstotliwości	1 Hz
Rozdzielczość amplitudy	1 mV
Rozdzielczość offsetowa	1 mV
Rozdzielczość wypełnienia	0,1 %
Możliwość dostosowania przechwyconego przebiegu	500 grup na przebiegi zapisane

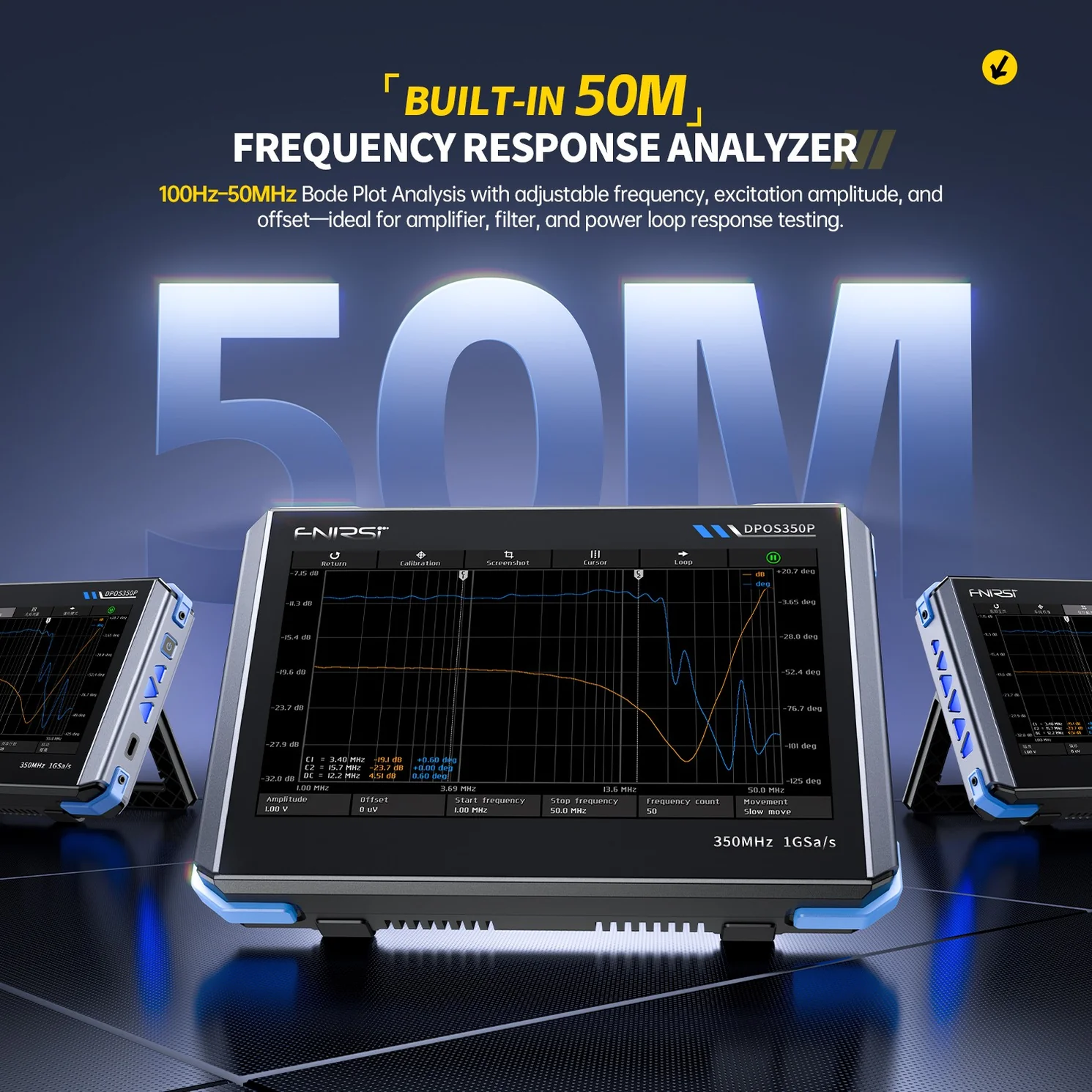

Analizator odpowiedzi częstotliwościowej (FRA)
Parametr	Wartość
Częstotliwość sygnału wzbudzenia	100 Hz – 50 MHz
Amplituda sygnału wzbudzenia	0 – 5 Vpp
Przesunięcie sygnału wzbudzenia (offset)	–2,5 V – +2,5 V
Liczba częstotliwości wzbudzenia	20 – 500
Pomiar kursora	częstotliwość / wzmocnienie / faza
Tryb pracy	pojedynczy / cykliczny
Kalibracja systemu	✔️
Analizator  widma (FFT)
Parametr	Wartość
Metoda konwersji	FFT
Długość FFT	4 K – 32 K
Zakres częstotliwości	200 kHz – 350 MHz
Zakres poziomów	–60 dBmV – +260 dBmV
Pomiar kursora	częstotliwość / amplituda
Parametr oznaczania	maksymalna energia harmoniczna
Wykres wodospadowy	✔️
Wykres wodospadowy 3D	✔️
Automatyczna regulacja	✔️
Kalibracja systemu	✔️

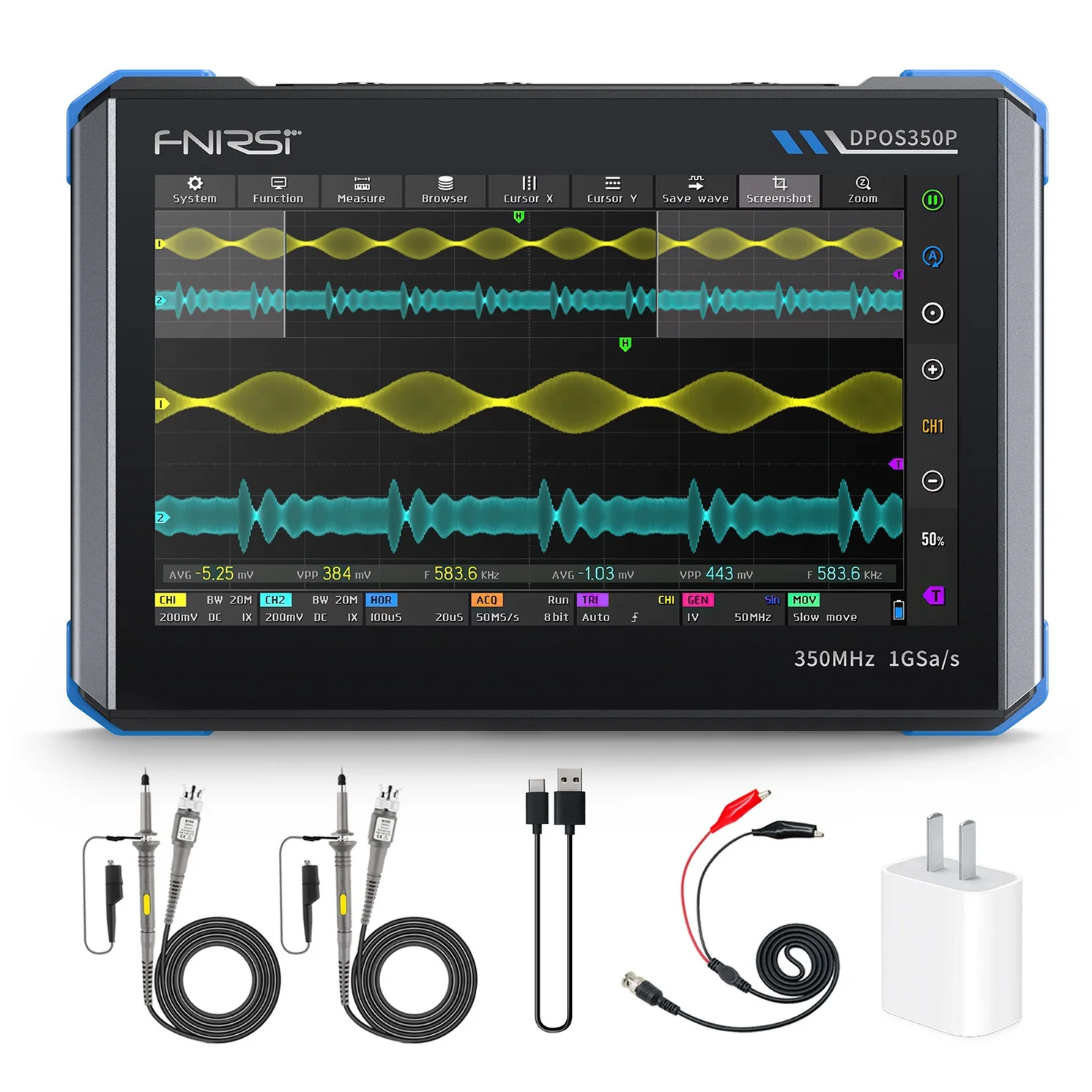

Zestaw zawiera
- 1 x oscyloskop cyfrowy DPOS350P
- 2 x sonda z dzielnikiem 1:1 / 1:10
- 1 x sonda z krokodylami
- 1 x przewód USB-C
- 1 x ładowarka QC
- 1 x oryginalne opakowanie
