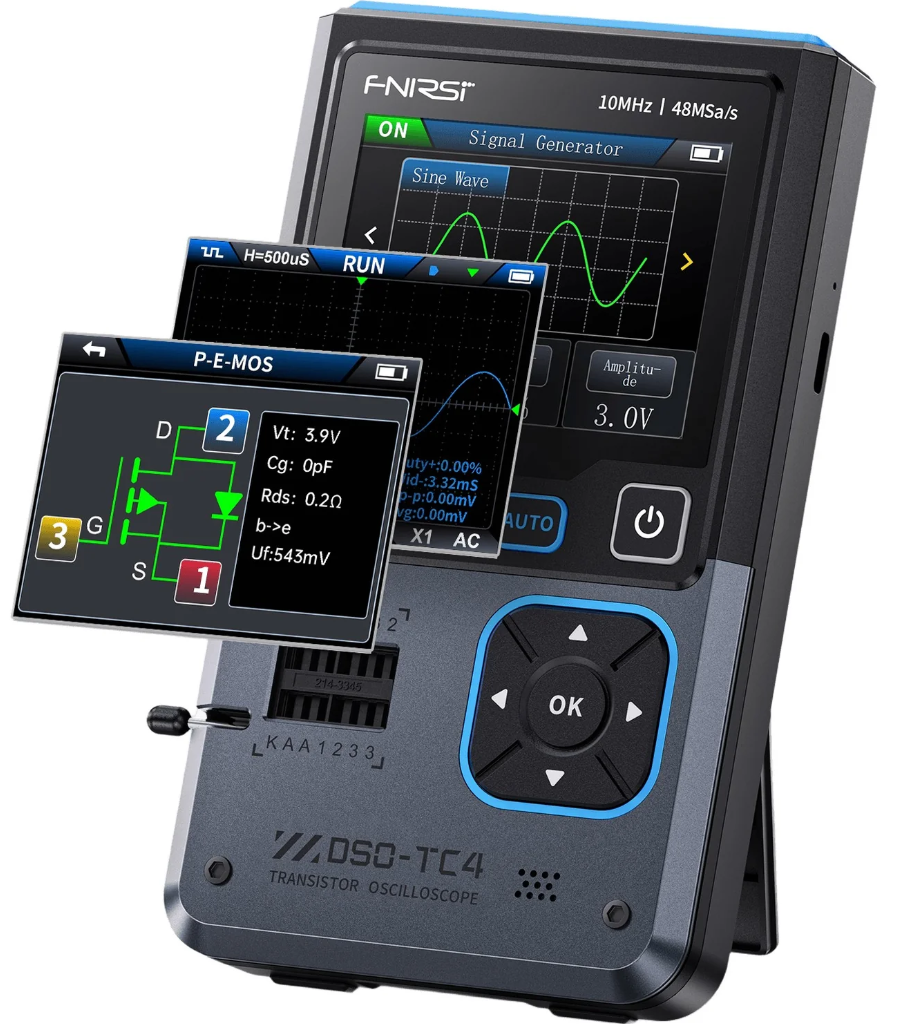

DSO-TC4 tester elementów LCR z oscyloskopem i generatorem Fnirsi
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: DSO-TC4
Stan magazynowy:
Kod EAN: 5905973205184
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
FNIRSI DSO-TC4 to zaawansowane, wielofunkcyjne urządzenie pomiarowe typu 3w1, które łączy w sobie cyfrowy oscyloskop, tester komponentów elektronicznych oraz generator funkcyjny. Urządzenie wyposażone jest w kolorowy wyświetlacz LCD o przekątnej 2,8 cala, który zapewnia czytelny i intuicyjny interfejs użytkownika. Zastosowany oscyloskop oferuje pasmo aż do 10 MHz (choć część źródeł marketingowych podaje 110 MHz) oraz częstotliwość próbkowania do 48 MSa/s, co pozwala na analizę sygnałów w czasie rzeczywistym. Dodatkowo, funkcje wyzwalania (Auto, Normal, Single) oraz pomiarów automatycznych (częstotliwość, RMS, Vpp, czas trwania itd.) czynią go bardzo przydatnym w codziennej pracy serwisowej i edukacyjnej. Moduł testera komponentów obsługuje szeroki wachlarz elementów elektronicznych, w tym rezystory, kondensatory, cewki, diody, diody Zenera (do 32 V), tranzystory bipolarne, MOSFET-y, IGBT, JFET-y, triaki i tyrystory. Dzięki dokładnym pomiarom parametrów takich jak wzmocnienie, napięcia progowe, pojemność, prądy upływu czy spadki napięć – użytkownik może szybko i łatwo diagnozować stan elementów. Urządzenie wspiera również testowanie czujników temperatury DS18B20 oraz DHT11, a dodatkowo wyposażone jest w czytnik podczerwieni IR, co pozwala na dekodowanie sygnałów z pilotów IR.
 |
 |
Wbudowany generator sygnału pozwala na generowanie przebiegów do 50 kHz w różnych kształtach (13 typów), z regulowaną amplitudą i współczynnikiem wypełnienia, co jest szczególnie przydatne przy testowaniu układów analogowych i cyfrowych. Dzięki komunikacji USB możliwe jest przesyłanie danych pomiarowych do komputera, a zasilanie z baterii 1500 mAh zapewnia mobilność i wygodę użytkowania w terenie. FNIRSI DSO-TC4 to doskonałe narzędzie zarówno dla hobbystów, jak i profesjonalistów zajmujących się elektroniką, automatyzacją czy serwisem urządzeń elektronicznych.
- producent: Fnirsi
- model: DSO-TC4
- urządzenie wielofunkcyjne 3w1
- tester elementów RLC z oscyloskopem i generatorem
- tester elementów RLC - kondensatory, rezystory, cewki
- oscyloskop cyfrowy 110MHz 48MSa/s
- generator funkcyjny 50kHz
- tester tranzystorów oraz diod
- tester diod Zenera
- tester tranzystorów FET, SDR, triaki
- tester czujników temperatury DS18B20 DHT11
- czytnik podczerwieni IR
- duży czytelny wyświetlacz LCD 2,8" kolorowy
- możliwość przesyłania danych przez USB
- wbudowany akumulator 1500mAh

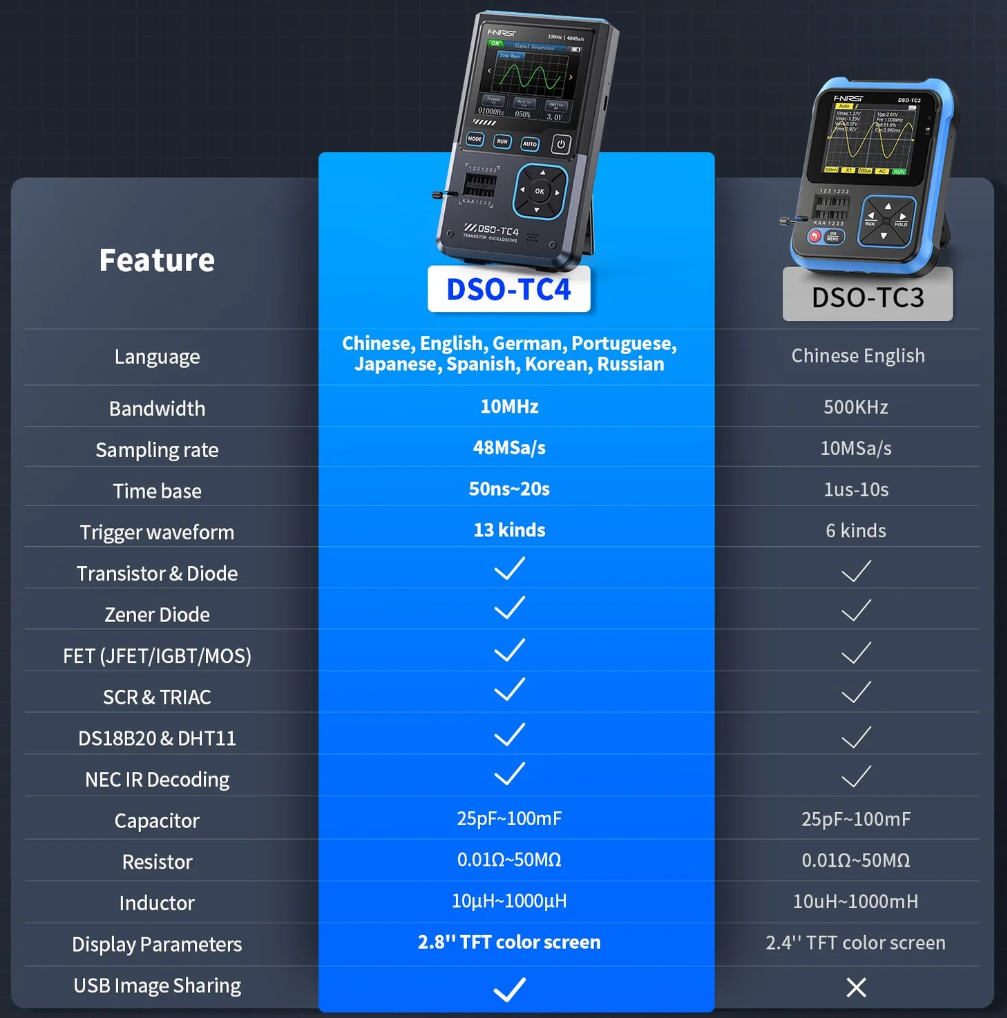

| Parametry ogólne | |
| Parametr | Wartość |
| Model | DSO-TC4 |
| Producent | FNIRSI |
| Ekran | 2,8-calowy kolorowy wyświetlacz TFT |
| Regulacja podświetlenia | Tak |
| Zasilanie | USB-C (5V/1A) |
| Bateria | 3,7V / 1500 mAh (do 4 godzin pracy) |
| Wymiary | 90 × 142 × 27,5 mm |
| Waga | Około 186 g |
| Języki interfejsu | Chiński, Angielski, Niemiecki, Portugalski, Japoński, Hiszpański, Koreański, Rosyjski |
| Parametry oscyloskopu | |
| Parametr | Wartość |
| Częstotliwość próbkowania | 48 MSa/s |
| Pasmo analogowe | 10 MHz |
| Impedancja wejściowa | 1 MΩ |
| Tryb sprzężenia | AC/DC |
| Zakres napięcia testowego | Sonda 1:1: 80 Vpp (+40 V), Sonda 10:1: 800 Vpp (+400 V) |
| Czułość pionowa | 10 mV/div – 10 V/div (zakres X1) |
| Przesunięcie pionowe | Regulowane z wyświetlaniem wartości |
| Zakres podstawy czasu | 50 ns – 20 s |
| Tryby wyzwalania | Auto / Normal / Single |
| Typy wyzwalania | Zbocze narastające / opadające |
| Poziom wyzwalania | Regulowany z wyświetlaniem wartości |
| Zamrożenie przebiegu | Tak (funkcja HOLD) |
| Automatyczne pomiary | Max, Min, Średnia, RMS, Vpp, Częstotliwość, Okres, Współczynnik wypełnienia |
| Parametry testera elementów | |
| Komponent | Zakres / Parametry |
| Tranzystory (NPN/PNP) | Wzmocnienie (hFE), napięcie baza-emiter (Ube), prąd Ic/Ie, prąd upływu Iceo/Ices, spadek napięcia na diodzie ochronnej (Uf) |
| Diody | Spadek napięcia < 5 V, pojemność złącza, prąd upływu wstecznego |
| Diody Zenera | 0,01 – 32 V (test w strefie 1-2-3) |
| Tranzystory FET | JFET: pojemność bramki (Cg), prąd drenu (Id) przy Vgs, spadek napięcia na diodzie ochronnej (Uf); IGBT: prąd drenu (Id) przy Vgs, spadek napięcia na diodzie ochronnej (Uf); MOSFET: napięcie progowe (Vt), pojemność bramki (Cg), rezystancja dren-źródło (Rds), spadek napięcia na diodzie ochronnej (Uf) |
| Tyrystory jednokierunkowe | Napięcie wyzwalania < 5 V, poziom bramki |
| Tyrystory dwukierunkowe | Prąd wyzwalania < 6 mA |
| Kondensatory | 25 pF – 1000 μF, współczynnik strat (Vloss) |
| Rezystory | 0,01 Ω – 50 MΩ |
| Cewki | 10 μH – 1000 μH, rezystancja DC |
| Czujniki | DS18B20 (temperatura), DHT11 (temperatura i wilgotność) |
| Parametry generatora | |
| Parametr | Wartość |
| Typy przebiegów | 13 rodzajów przebiegów wyjściowych |
| Zakres częstotliwości | 0 – 50 kHz |
| Współczynnik wypełnienia | 0 – 100% |
| Amplituda wyjściowa | 0,1 V – 3,0 V |
- 1 x tester elementów RLC DSO-TC4
- 1 x sonda oscyloskopowa z dzielnikiem P6100
- 1 x przewód zakończony krokodylami
- 3 x haczyk do testera elementów
- 1 x kabel USB-C do ładowania
- 1 x adapter MCX - BNC
- 1 x oryginalne opakowanie
 |
