DSO168 mini oscyloskop przenośny 20MHz jednokanałowy
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: DSO168
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
DSO168 mini oscyloskop przenośny 20MHz jednokanałowy
DSO168 to miniaturowy oscyloskop cyfrowy jednokanałowy o szerokości pasma 20MHz. Oscyloskop DSO168 posiada kolorowy wyświetlacz LCD TFT o przekątnej 1,8cala i wbudowaną baterię litową o pojemności 800mAh. DSO168 jest to jeden z najmniejszych oscyloskopów cyfrowych dostępnych na rynku. Bardzo atrakcyjna cena i możliwości oscyloskopu DSO168 sprawiają że idealnie nadaję się jako podstawowe wyposażenie warsztatu dla początkującego elektronika lub jako zapasowy drugi oscyloskop przenośny który zmieści się do każdej kieszeni i torby.
Szerokość pasma analogowego DSO168 wynosi 20MHz, a próbkowanie w czasie rzeczywistym wynosi do 50mega sampli na sekundę. W dzisiejszych czasach nie są to zbyt wyśrubowane parametry biorąc pod uwagę np. stacjonarne oscyloskopy cyfrowe. Biorąc jednak pod uwagę że początkujący elektronicy, hobbyści amatorzy poruszają się w zakresie częstotliwości rzędu kilku kHz i atrakcyjną cenę produktu to jest to jeden z najatrakcyjniejszych oscyloskopów na rynku w kategorii możliwość-cena. Jeśli chodzi o dużą cześć zastosowań oscyloskopu w serwisach elektronik RTV-AGD, automatyce przemysłowej, elektronice w motoryzacji także mamy do czynienia z sygnałami elektrycznymi kilku kHz. Oscyloskop DSO168 idealnie nadaje się jako drugi oscyloskop serwisowy. Jest mniejszy niż większość telefonów komórkowych. Można go łatwa zabrać na wyjazdowy serwis. W motoryzacji często diagnozuję się wiązkę elektryczną lub cyfrową szynę CAN na zasadzie czy jest transmisja czy jej nie ma (wyszukiwanie zawarć lub przerw w obwodzie) na zasadzie czy jest przebieg elektryczny (transmisja) bez analizowania ramek. W takim wypadku DSO168 idealnie się sprawdzi, ponieważ ma własne zasilanie w postaci baterii litowej i można w każde miejsce podejść bez potrzeby szukania źródła zasilania.
Szerokość pasma analogowego DSO168 wynosi 20MHz, a próbkowanie w czasie rzeczywistym wynosi do 50mega sampli na sekundę. W dzisiejszych czasach nie są to zbyt wyśrubowane parametry biorąc pod uwagę np. stacjonarne oscyloskopy cyfrowe. Biorąc jednak pod uwagę że początkujący elektronicy, hobbyści amatorzy poruszają się w zakresie częstotliwości rzędu kilku kHz i atrakcyjną cenę produktu to jest to jeden z najatrakcyjniejszych oscyloskopów na rynku w kategorii możliwość-cena. Jeśli chodzi o dużą cześć zastosowań oscyloskopu w serwisach elektronik RTV-AGD, automatyce przemysłowej, elektronice w motoryzacji także mamy do czynienia z sygnałami elektrycznymi kilku kHz. Oscyloskop DSO168 idealnie nadaje się jako drugi oscyloskop serwisowy. Jest mniejszy niż większość telefonów komórkowych. Można go łatwa zabrać na wyjazdowy serwis. W motoryzacji często diagnozuję się wiązkę elektryczną lub cyfrową szynę CAN na zasadzie czy jest transmisja czy jej nie ma (wyszukiwanie zawarć lub przerw w obwodzie) na zasadzie czy jest przebieg elektryczny (transmisja) bez analizowania ramek. W takim wypadku DSO168 idealnie się sprawdzi, ponieważ ma własne zasilanie w postaci baterii litowej i można w każde miejsce podejść bez potrzeby szukania źródła zasilania.
prezentacja działania i obsługa oscyloskopu DSO168:
dane techniczne:
- mini oscyloskop cyfrowy DSO168
- jednokanałowy
- szerokość pasma analogowego: 20MHz
- próbkowanie w czasie rzeczywistym: 50MSa/s
- regulacja czułości napięciowej: 50mV do 200V na działkę
- regulacja podstawy czasu: 100nS do 100mS na działkę
- maksymalne napięcie wejściowe: 40V
- w zestawie sond z wbudowanym dzielnikiem napięcia:
x1: pomiar napięcia do 40V
x10: pomiar napięcia do 400V - impedancja wejściowa: 1MΩ
- długość rekordu pamięci: 348kB
- rozdzielczość pionowa przetwornika ADC: 8 bit
- sprzężenie: AC lub DC
- tryb wyzwalania: ciągły
- rodzaj wyzwalania: zbocze narastające lub opadające
- wyświetlacz LCD: kolorowa matryca TFT
- rozmiar LCD: przekątna 1,8 cala
- wbudowana bateria litowa: 800mAh
- pomiary automatyczne: Vmax, Vmin, Duty, Vrms, Vpp
- funkcja pause - zatrzymania przebiegu
- ultra małe wymiary zewnętrzne
- metalowa obudowa
- wymiary: 73 x 55 x 10mm
- waga: 50g
przykładowe pomiary: http://gotronik.com/2018/08/17/oscyloskop-cyfrowy-dso168-pomiary/
instrukcja obsługi DSO168: http://gotronik.com/2018/08/17/mini-oscyloskop-cyfrowy-dso168/
zestaw zawiera:
gwarancja:
instrukcja obsługi DSO168: http://gotronik.com/2018/08/17/mini-oscyloskop-cyfrowy-dso168/

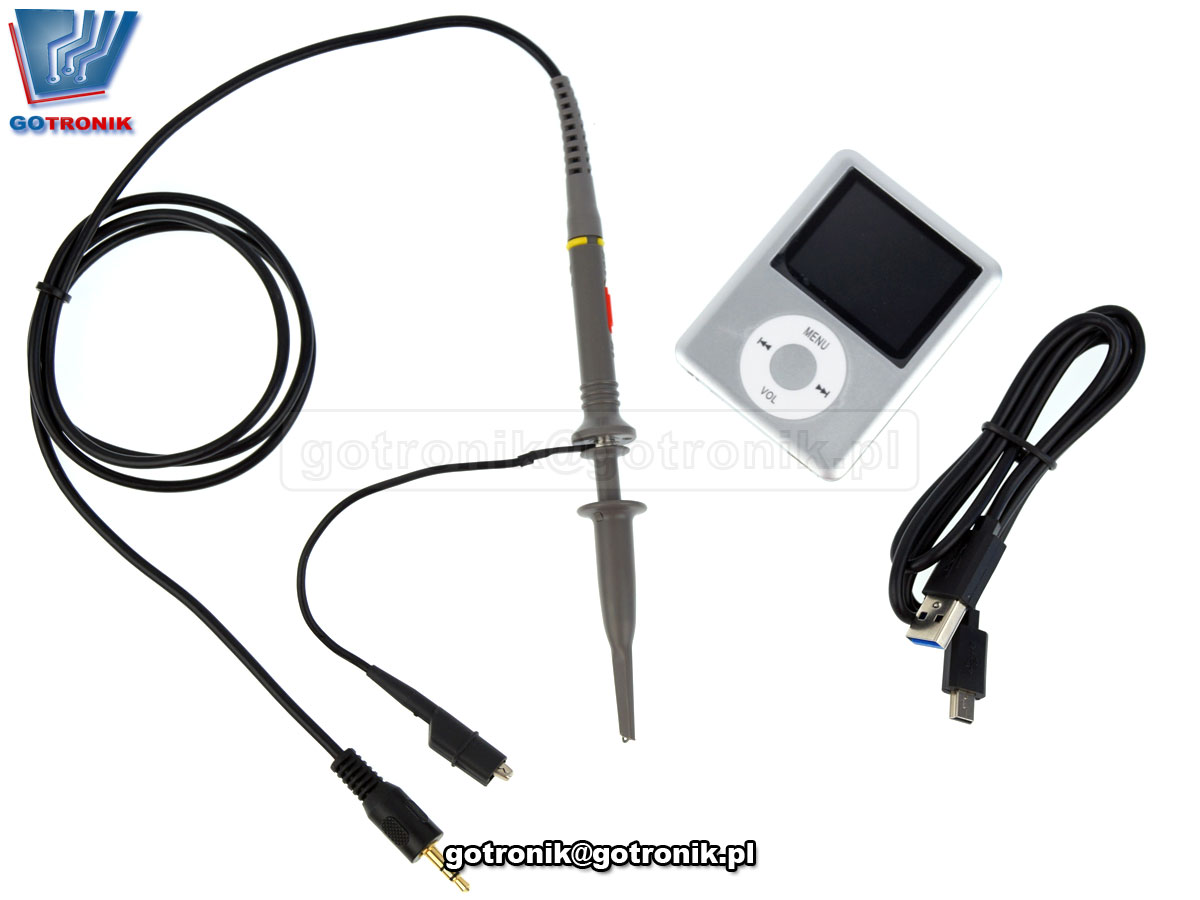

zestaw zawiera:
- oscyloskop DSO168
- sonda oscyloskopowa z dzielnikiem x1/x10
- przewód USB do ładowania baterii
- manual w języku angielski
- 2 lata gwarancji
- gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry itp.

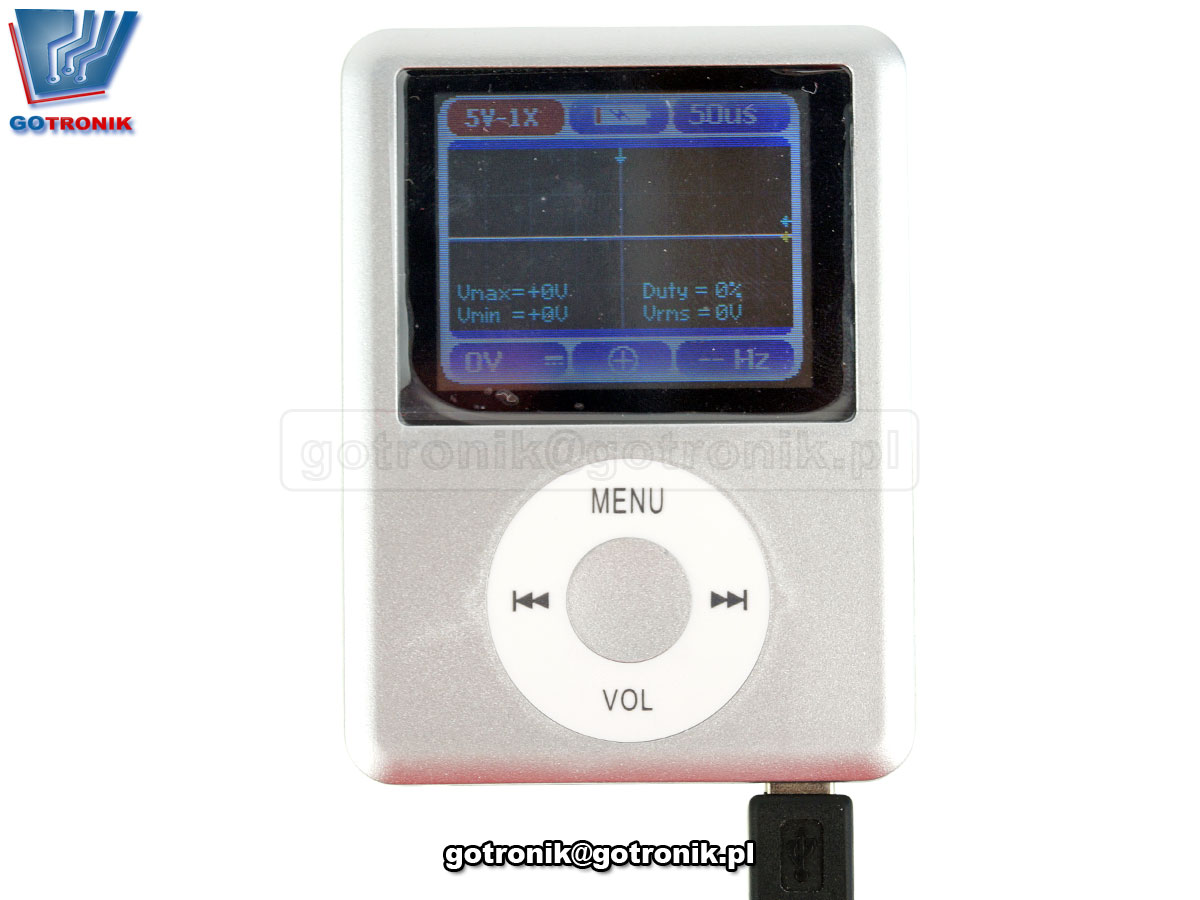

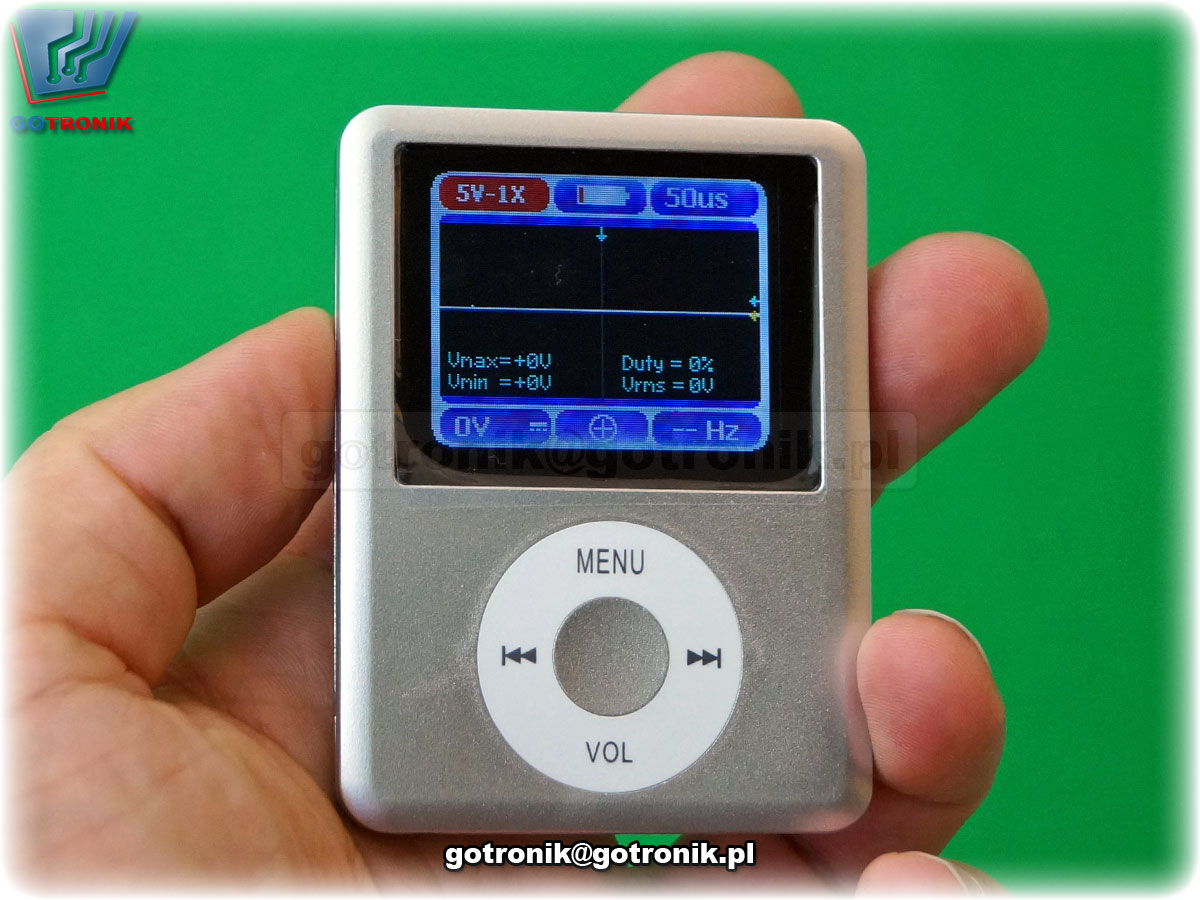

zdjęcia:
