Efekt świetlny LED - świeczki na torcie zestaw do samodzielnego montażu KIT/DIY
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: RBS-065
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Efekt świetlny LED - świeczki na torcie
zestaw do samodzielnego montażu KIT/DIY
zestaw do samodzielnego montażu KIT/DIY
Zestaw do samodzielnego montażu KIT/DIY – emitujący świeczki na torcie. Diody zapalają się pod wpływem ciepła przyłożonego do termistora np. Zapalniczki. Powoduje to również włączenie buzera emitującego melodię Happy Birthday. Po dmuchnięciu świeczki (diody) zostają zgaszone, natomiast melodia przestaje być odtwarzana.
Zasada działania:

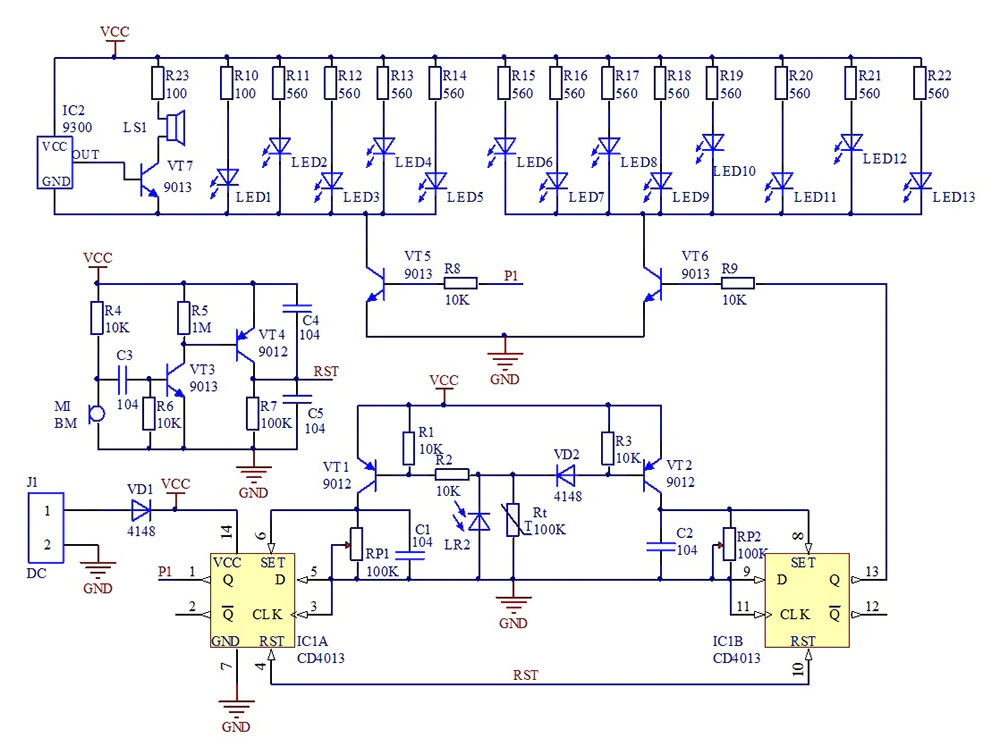

Obwód wykorzystuje przerzutnik D do utworzenia przerzutnika RS. Po włączeniu zasilania obwód różnicowy złożony z R7 i C4 generuje impuls różnicowy napięcia, który jest podawany do zacisku RST IC1, zmuszając obwód do zresetowania, a zacisk Q wyprowadza niski poziom do podstawy odcięcie tranzystora VT5, VT6, VT5, VT6. Dioda nie świeci, a brzęczyk nie dzwoni. Gdy termistor RT zostanie podgrzany zapalniczką, rezystancja R1 nagle zmienia się w stan niskiej rezystancji, a tranzystory VT1 i VT2 są włączane kolejno (RP1 i RP2 mogą odpowiednio regulować czas włączenia VT1 i VT2) oraz generowany jest wysoki poziom. Impuls jest wysyłany do zacisku SET IC1, zacisk Q jest ustawiany na wysoki poziom i wysyłany do tranzystora VT5 i VT6. Włączone są tranzystory VT5 i VT6 ,a brzęczyk odtwarzają piosenkę. Brak ogrzewania termistora nie powoduje zmiany stany obwodu. Efekt zdmuchiwania świec uzyskuje się poprzez dmuchniecie w mikrofon. Kiedy używasz ust do dmuchania mikrofonu elektret owego MI, sygnał wyjściowy z mikrofonu elektretowego MI jest wysyłany przez C3. Do VT3, włącza VI3. Porównanie wartości rezystancji R5, więc potencjał kolektora VT3 spada, tranzystor typu PNP. Potencjał bazy VT4 jest również bardzo niski, VT4 jest włączony, impuls wysokiego poziomu wysyła do złącza RST układu. Terminal Q zmienia się z wysokiego poziomu na niski, VT5, VT6 odcięty, dioda elektroluminescencyjna jest wyłączona, brzęczyk przestaje grać. Efekt symulacji ugaszenia świec.
- moduł elektroniczny do samodzielnego montażu DIY KIT
► elektroniczne świece
► efekt świetlny
► wbudowany termistor
► wbudowany głośnik który po włączeniu modułu emituje melodię Happy Birthday
► napięcie zasilania: 4 – 10V DC
► elementy przewlekane: TAK
► elementy SMD: TAK
► płytka z metalizacją otworów
► elementy wraz z wartościami naniesione na płytkę (schemat montażu) - płytka dwustronna z metalizacją otworów
- idealny do nauki lutowania elementów przewlekanych
ocena stopnia trudności:
- płytka PCB dwustronna
- solder-maska -TAK
- opis montażowy na płytce drukowanej - TAK
- schemat ideowy - NIE
- schemat montażowy - NIE
- elementy montowane powierzchniowo SMD: TAK
- elementy wymagające zachowania polaryzacji: TAK
- urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia
- zestaw do samodzielnego montażu tzw. KIT, DIY.
- ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT

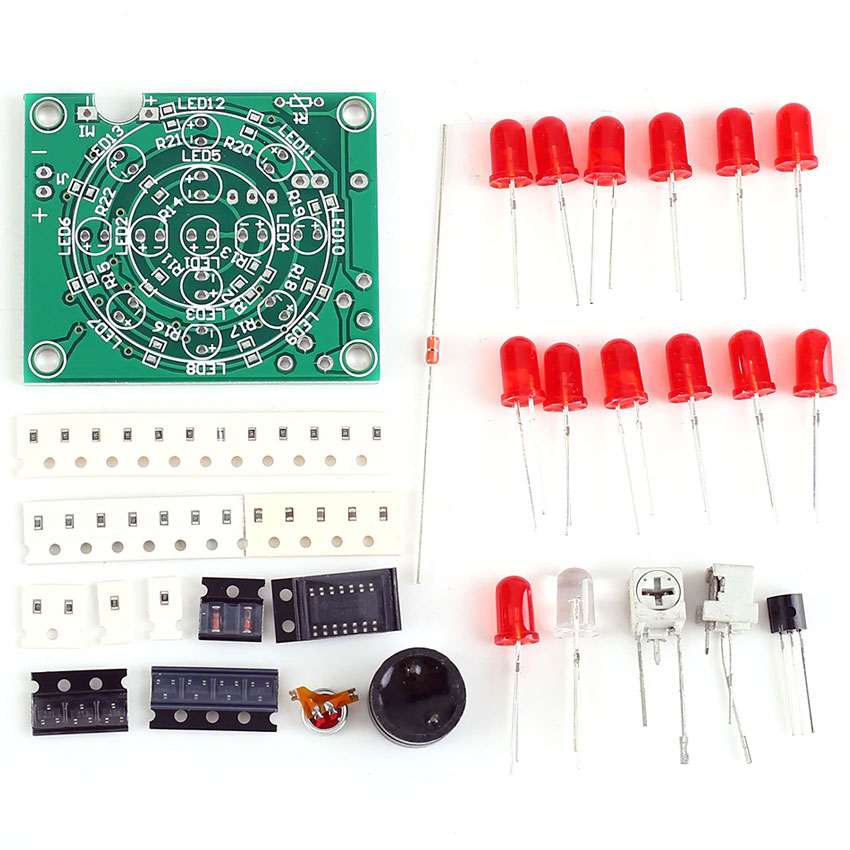

w skład zestawu wchodzi:
- płytka drukowana PCB
- wszystkie potrzebne elementy do budowy urządzenia
Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość samego zestawu.

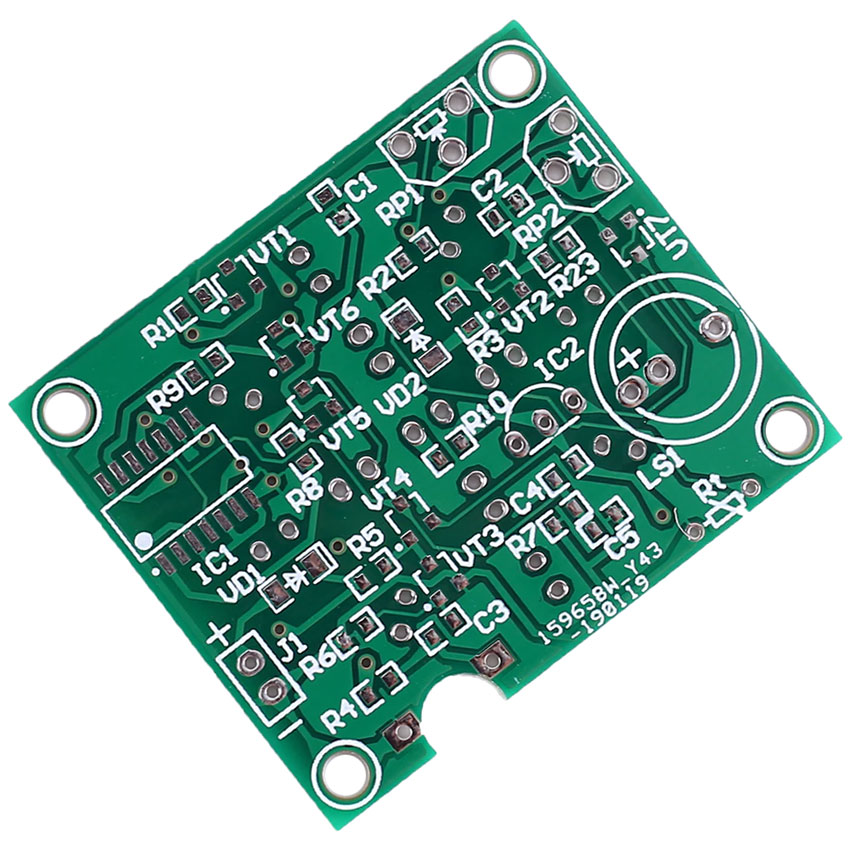

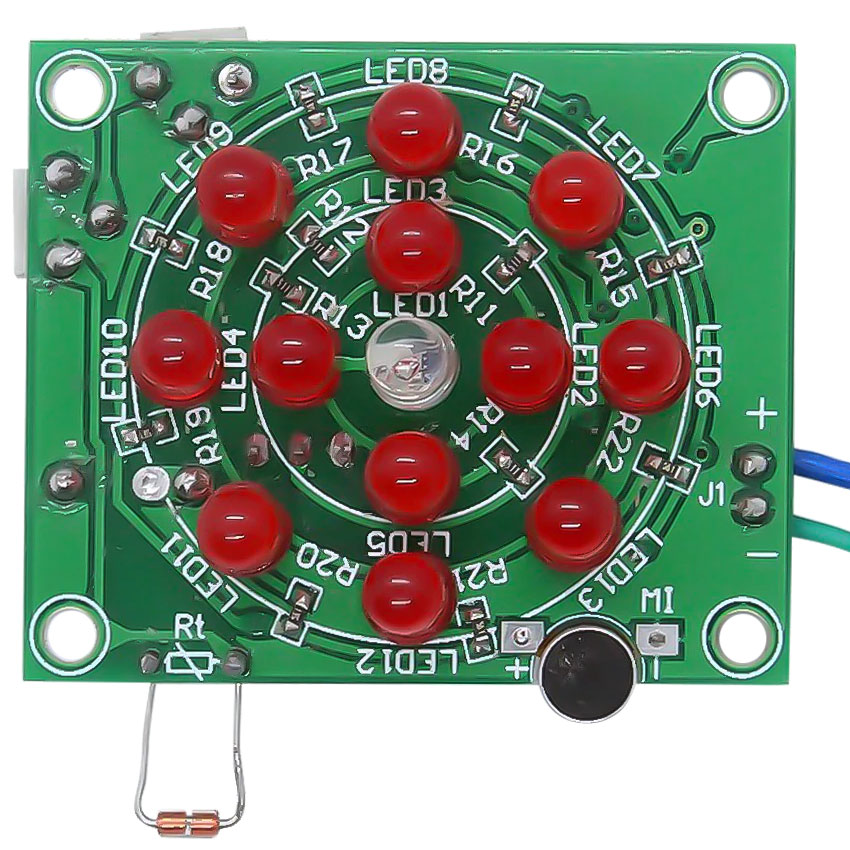

zdjęcie zmontowanego zestawu :

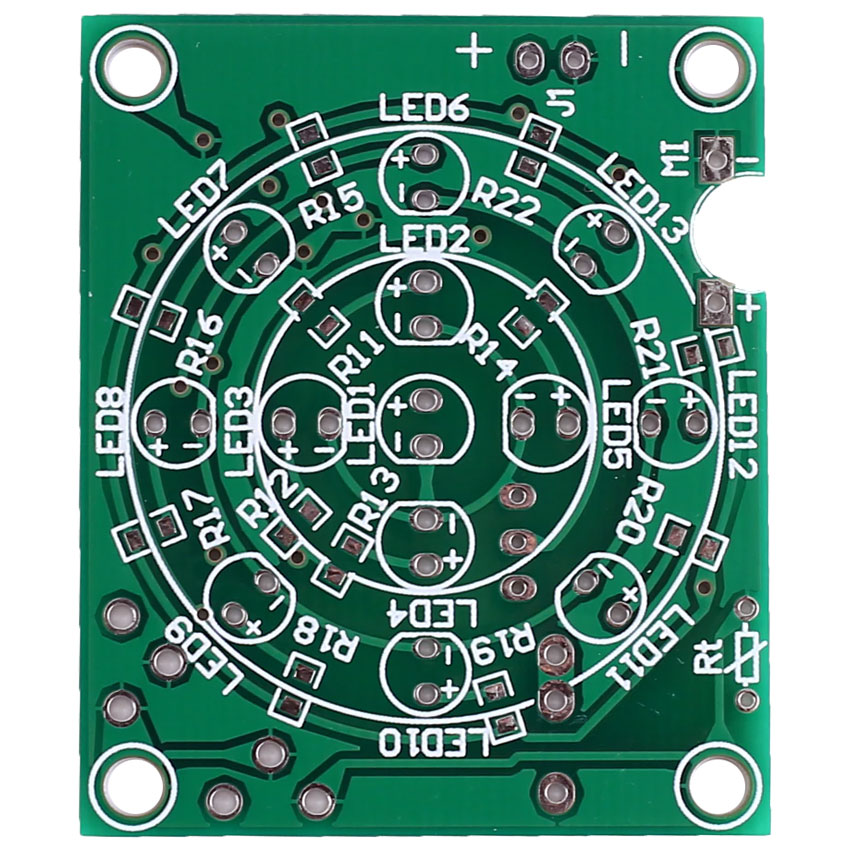

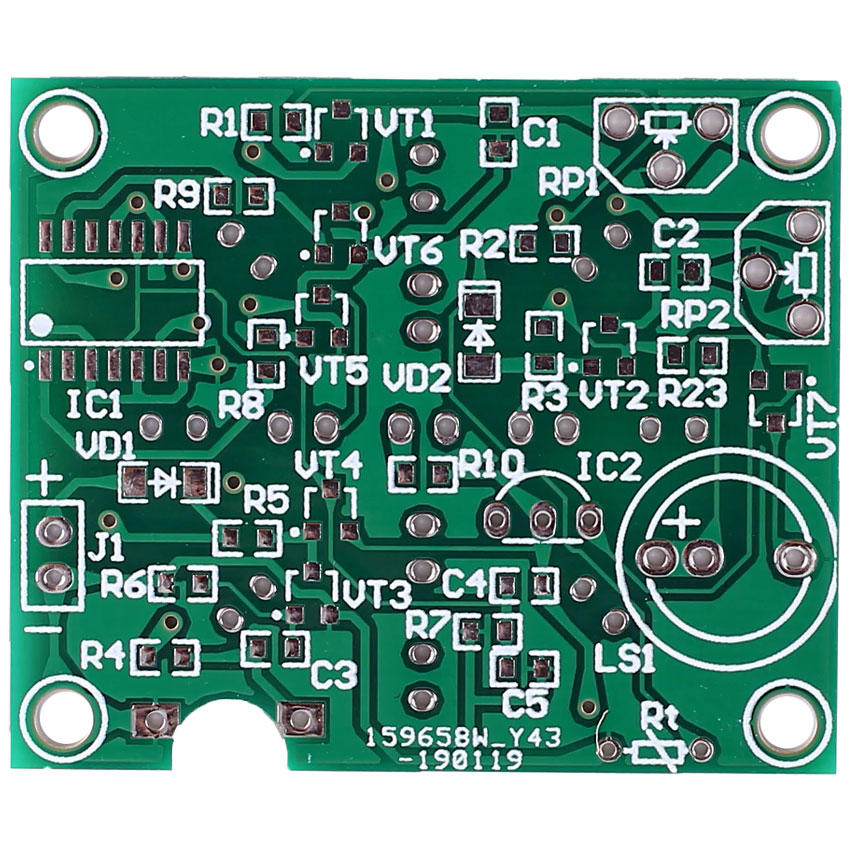

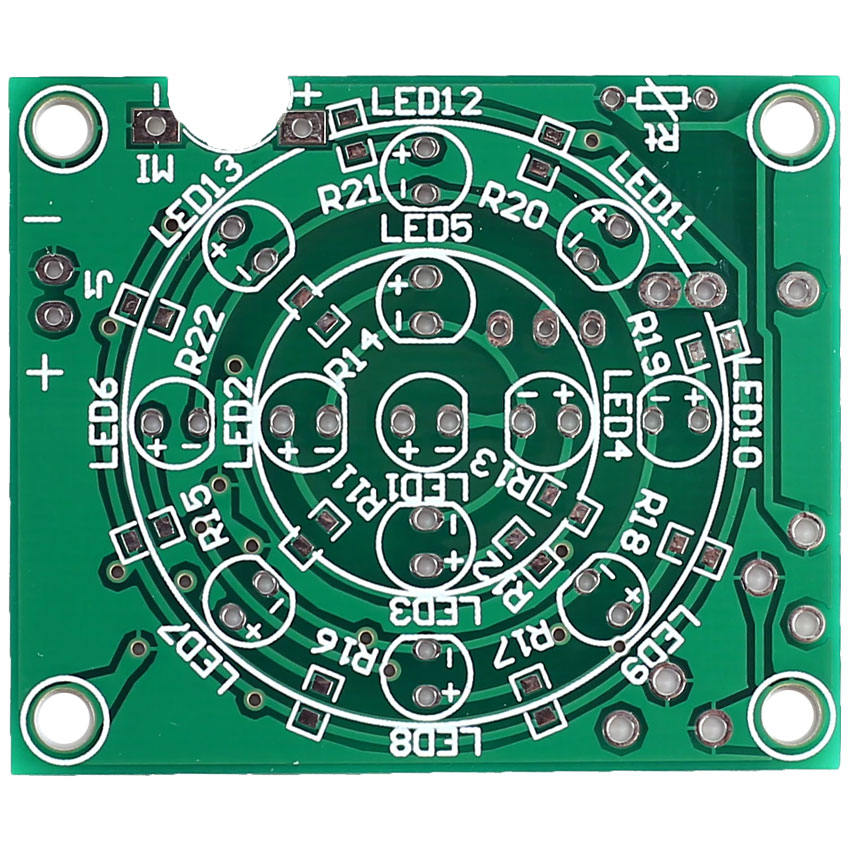

zdjęcia:
