Elektroniczne obciążenie 1-100V 0-10A
BTE-103 elektroniczne obciążenie sztuczne DC sterowane potencjometrem 10A 100V 50W 75W
Moduł płytki elektronicznej służącej do budowy elektronicznego obciążenia stałoprądowego DC. Elementem obciążającym testowany lub badany układ jest tranzystor mosfet IRFP250N. Po zamontowaniu radiatora na tranzystorze mocy i opcjonalnym zaopatrzeniu go w wentylator chłodzący możemy  maksymalnie doprowadzić moc do 75W chwilowo lub 50W w sposób ciągły. Sterowanie prądem obciążenia odbywa się analogowo poprzez potencjometr obrotowy. Potencjometru nie ma w zestawie i należy go dokupić we własnym zakresie z przedziału wartości od 5k do 20k. Regulację prądu obciążenia możemy regulować w przedziale od 0A do 10A.  Maksymalne napięcie jakie można doprowadzić do elektronicznego obciążenia to 100Vdc. Płytka drukowana wraz z elementami jest zmontowana (polutowana) i przetestowana.

BTE-103 elektroniczne obciążenie sztuczne DC sterowane potencjometrem 10A 100V 50W 75WBTE-103 elektroniczne obciążenie sztuczne DC sterowane potencjometrem 10A 100V 50W 75WBTE-103 elektroniczne obciążenie sztuczne DC sterowane potencjometrem 10A 100V 50W 75W
dane techniczne:
  • moduł elektroniczne obciążenie DC
    tzw. sztuczne obciążenie
  • zakres napięcia wejściowego: 1 - 100V
  • zakres regulacji prądu obciążenia: 0 - 10A
  • moc ciągła: 50W
  • maksymalna moc chwilowa: do 75W
  • napięcie zasilania: 12Vdc
  • łatwe sterowanie prądem obciążenia poprzez potencjometr
    (brak w zestawie należy go dokupić osobno 5k - 20k)
  • zastosowany tranzystor MOSFET IRFP250N
    (wymagane chłodzenie w postaci radiatora)
  • profesjonalnie wykonana płytka drukowana PCB z metalizacją otworów
  • wymiary: 59mm x 55mm x 31mm

Sposób podłączenia:

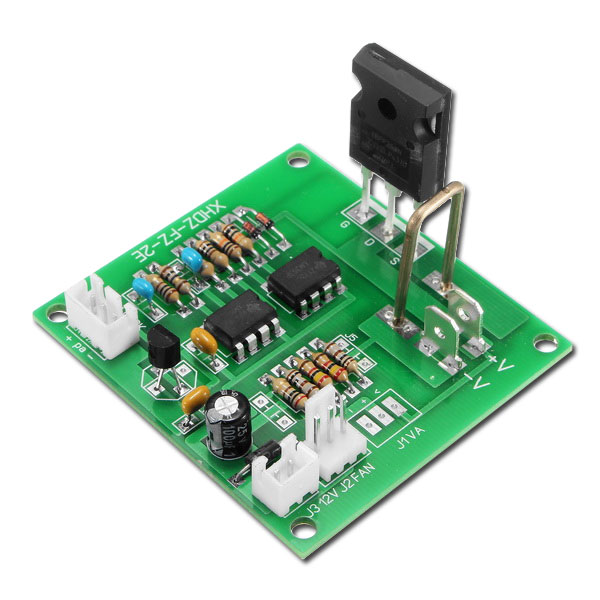

Opis złącz na płytce drukowanej:
J1 - złącze do podłączenia panelowego miernika napięcia i prądu (opcjonalne)
J2 - złącze do podłączenia wentylatora chłodzącego (cooler)
J3 - złącze zasilania 12V
J4 - złącze do podłączenia potencjometru sterującego. Rezystancja potencjometru  z przedziału 5k - 20k


BTE-103 elektroniczne obciążenie sztuczne DC sterowane potencjometrem 10A 100V 50W 75W

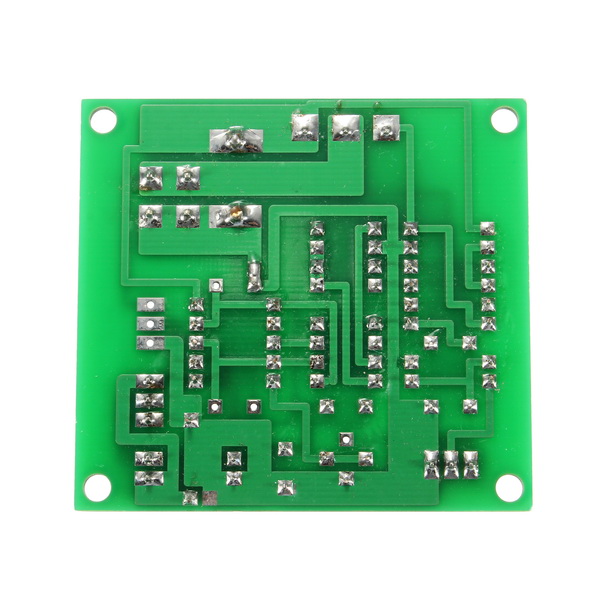

zdjęcia:
BTE-103 elektroniczne obciążenie sztuczne DC sterowane potencjometrem 10A 100V 50W 75W
BTE-103 elektroniczne obciążenie sztuczne DC sterowane potencjometrem 10A 100V 50W 75W
BTE-103 elektroniczne obciążenie sztuczne DC sterowane potencjometrem 10A 100V 50W 75W
BTE-103 elektroniczne obciążenie sztuczne DC sterowane potencjometrem 10A 100V 50W 75W
BTE-103 elektroniczne obciążenie sztuczne DC sterowane potencjometrem 10A 100V 50W 75W
