Elektroniczne obciążenie DL24M 200V 25A 150W Bluetooth
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: DL24M 150W
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- DL24M opcjonalne zwiękeznie mocy
- DL24m pozostałe
- Recenzje produktu (0)
DL24M 150W elektroniczne obciążenie 200V 25A Bluetooth
Moduł aktywnego regulowanego sztucznego obciążenia DL24P dla napiecia stałego DC o maksymalnym prądzie wejściowym 25A i mocy maksymalnej 150W. Elektronicznym elementem na który jest obciążeniem jest tranzystor MOSFET dużej mocy. Sterowanie zadanymi parametrami elektrycznymi odbywa się cyfrowo. Wielofunkcyjny kolorowy wyświetlacz LCD znacząco zwiększa funkcjonalność i komfort pracy z elektronicznym obciążeniem DL24M. Dlatego nie ma potrzeby dołączania dodatkowych zewnętrznych przyrządów pomiarowych. Na wyświetlaczu LCD urządzenia prezentowane są zmierzone parametry: napięcie, prąd, moc, temperatura, pobór energii elektrycznej, pomiar pojemności rozładowywanego akumulatora, ogniwa, oraz czas trwania procesu. Przy obciążeniu elektrycznym badanego zasilacza lub akumulatora na tranzystorze moc wytracana jest głównie w postaci ciepła. Dlatego elektroniczne obciążenie jest wyposażone w duży radiator i wentylator chłodzący, który załączany jest w razie potrzeby. W przypadku małych obciążeń prądowych nie załącza się praca wentylatora i chłodzenie jest pasywne.
Aktywne obciążenie DC DL24M może zostać wykorzystane do badania i testowania zasilaczy napięcia stałego, źródeł prądowych i akumulatorów. Dzięki płynnej regulacji prądu obciążenia można precyzyjnie ustawić prąd rozładowania testowanego ogniwa lub akumulatora i zmierzyć jego faktyczną pojemność. Do dyspozycji mamy 5 różnego rodzaju zacisków wejściowych: podstawowe wysoko-prądowe zaciski do przykręcenia przewodów, standardowe gniazdo DC-Jack, oraz 3 typy gniazd USB mini/micro/typ-c USB.
Konstrukcja elektronicznego obciążenia DL24M składa się z głównej płytki bazowej na której umieszczono cześć analogową tj. tranzystor mocy który stanowi regulowane obciążenie elektroniczne, oraz zespół różnego rodzaju złącz wejściowych i wyjściowych. Cześć cyfrowa odpowiedzialna za sterowanie parametrami elektronicznego obciążenia i odczytem bieżących parametrów elektrycznych umiesczona jest w osobnym module w formie miernika tablicowego do umieszczenia w otworze obudowy na tzw. front panelu czyli panelu czołowym. Cześć analogowa i cyfrowa sterująca jest połączona przewodem. W części sterującej użytkonik elektronicznego obciążenia ma do dyspozycji stosunkowo duży kolorowy wielofunkcyjny wyświetlacz sterujący. Na wyświetlaczu widoczne są zadane i bieżące parametry elektryczne takie jak napięcie, prąd, moc itp. Wszystkie parametry elektryczne wyświetlane są z dużą rozdzielczości i w różnych kolorach, dzięki czemu wyniki pomiarowe są bardzo czytelne.
Niewątpliwym atutem oferowanego elektronicznego obciążenia DL24M jest możliwość zwiększenia maksymalnej mocy do 300W, 450W lub nawet 600W poprzez dokupienie dodatkowego modułu nierozszerzającego. Elektroniczne obciążenie DL24M w podstawowej bazowej konfiguracji umożliwia obciążenie maksymalną mocą 150W. Do bazwej płytki DL24M podłączać do maksymalnie trzech dodatkowych płytek każda po 150W w zależności od potrzeby.
Elektroniczne obciążenie DL24M współpracuje z oprogramowaniem na komputery PC poprzez łączność bezprzewodową Bluetooth, oraz z aplikacjami APP Android. Współpraca z oprogramowaniem umożliwia zapis i łatwiejsze analizowanie zmieniających się parametrów elektrycznych w czasie.
elektroniczne obciążenie, sztuczne obciążenie prądowe, tester baterii, aktywny tester akumulatorów, sztuczne obciążenie o regulowanym prądzie,
dane techniczne:
DL24M instrukcja obsługi manual - ang.
DL24M instrukcja obsługi manual - PL
oprogramowanie PC, aplikacja Android Bluetooth, manual itp.
zestaw zawiera:
gwarancja:
na poniższych grafikach prezentowana jest pełna funkcjonalność, oraz wyposażenie opcjonalne DL24M:
Aktywne obciążenie DC DL24M może zostać wykorzystane do badania i testowania zasilaczy napięcia stałego, źródeł prądowych i akumulatorów. Dzięki płynnej regulacji prądu obciążenia można precyzyjnie ustawić prąd rozładowania testowanego ogniwa lub akumulatora i zmierzyć jego faktyczną pojemność. Do dyspozycji mamy 5 różnego rodzaju zacisków wejściowych: podstawowe wysoko-prądowe zaciski do przykręcenia przewodów, standardowe gniazdo DC-Jack, oraz 3 typy gniazd USB mini/micro/typ-c USB.
Niewątpliwym atutem oferowanego elektronicznego obciążenia DL24M jest możliwość zwiększenia maksymalnej mocy do 300W, 450W lub nawet 600W poprzez dokupienie dodatkowego modułu nierozszerzającego. Elektroniczne obciążenie DL24M w podstawowej bazowej konfiguracji umożliwia obciążenie maksymalną mocą 150W. Do bazwej płytki DL24M podłączać do maksymalnie trzech dodatkowych płytek każda po 150W w zależności od potrzeby.
Elektroniczne obciążenie DL24M współpracuje z oprogramowaniem na komputery PC poprzez łączność bezprzewodową Bluetooth, oraz z aplikacjami APP Android. Współpraca z oprogramowaniem umożliwia zapis i łatwiejsze analizowanie zmieniających się parametrów elektrycznych w czasie.
elektroniczne obciążenie, sztuczne obciążenie prądowe, tester baterii, aktywny tester akumulatorów, sztuczne obciążenie o regulowanym prądzie,
dane techniczne:
- DL24M 150W elektroniczne obciążenie ze sterowaniem mikroprocesorowym
➤ opcjonalna możliwość rozbudowy - zwiększenia maksymalnej mocy do 300W / 450W / 600W
poprzez dokupienie modułu rozszerzającego 150W
- maksymalna moc obciążenia: do 150W
- maksymalny prąd obciążenia do 25A
- zakres dopuszczalnego napięcia do 200V
- możliwość pracy elektronicznego obciążenia:
► tryb testu 2 - przewodowego (bez kompensacji)
► tryb testu 4 - przewodowego (kompensacji)
☛ w trybach pracy CC/CV/CR/CP, gdy płynie duży prąd na przewodach występuje spadek napięcia między zaciskami elektronicznego obciążenia i badanego źródła. Mamy możliwość zmierzyć napięcie na zaciskach wejściowych , skutecznie usuwając dodatkowy błąd związany ze spadkiem w przewodach połączeniowych.
- pomiar temperatury:
► na zewnętrznym przewodzie umieszczony czujnik temperatury NTC
► można umieścić (przykleić) w testowanym urządzeniu, aby kontrolować temperaturę
- tryby pracy elektronicznego obciążenia:
Elektroniczne obciążenie DL24M oferuje cztery tryby pracy, aby zapewnić najbardziej dogodne możliwości testowanych urządzeń:
► tryb CC Constants Current - obciążenie stałą wartością prądu bez względu na zmiany napięcia na zaciskach wejściowych obciążenia
► tryb CV Constants Voltage - obciążenie jest automatycznie dopasowywane aby napięcie na zaciskach wejściowych miało stałą wartość
► tryb CR Constants Resistance - obciążenie stałą wartością rezystancji
► tryb CP Constants Power - obciążenie stałą wartością mocy
- wbudowane zabezpieczenia:
► Overload protection - zabezpieczenie przed przeciążeniem
► Overcurrent protection - zabezpieczenie nadprądowe
► High temperature protection - zabezpieczenie termiczne przed przegrzaniem
- wyposażony w wielofunkcyjny miernik parametrów elektrycznych
kolorowy wyświetlacz LCD z podświetlaniem
► woltomierz - pomiar napięcia [V]
► amperomierz - pomiar prądu [A]
► watomierz - pomiar mocy obciążenia [W]
► omomierz - pomiar rezystancji [Ω]
► licznik energii elektrycznej - pomiar zużytej energii [Wh]
► pomiar pojemności rozładowywanego akumulatora baterii [mAh]
► timer - pomiar czasu pracy urządzenia
► termometr - pomiar temperatury
- dodatkowa płytka z interfejsami - złączami wejściowymi:
► terminal block do przykręcenia przewodów
► gniazdo zewnętrznego czujnika temperatury NTC
► gniazdo DC-Jack
► gniazdo miniUSB
► gniazdo microUSB
► gniazdo USB typ C
- wbudowany moduł do komunikacji bezprzewodowej Bluetooth
- aplikacja E-test dla IOS, Android Windows PC
- wyposażony w duży radiator
- radiator z coolerem czyli wentylatorem
- inteligentne sterowanie wiatrakiem
- załączany w tylko razie potrzeby po nagrzaniu się radiatora
- napięcie zasilania złącze DC-JACK: 12Vdc
- sygnalizator dźwiękowy - buzzer
- 4 przyciski sterujące
DL24M instrukcja obsługi manual - ang.DL24M instrukcja obsługi manual - PLoprogramowanie PC, aplikacja Android Bluetooth, manual itp.zestaw zawiera:

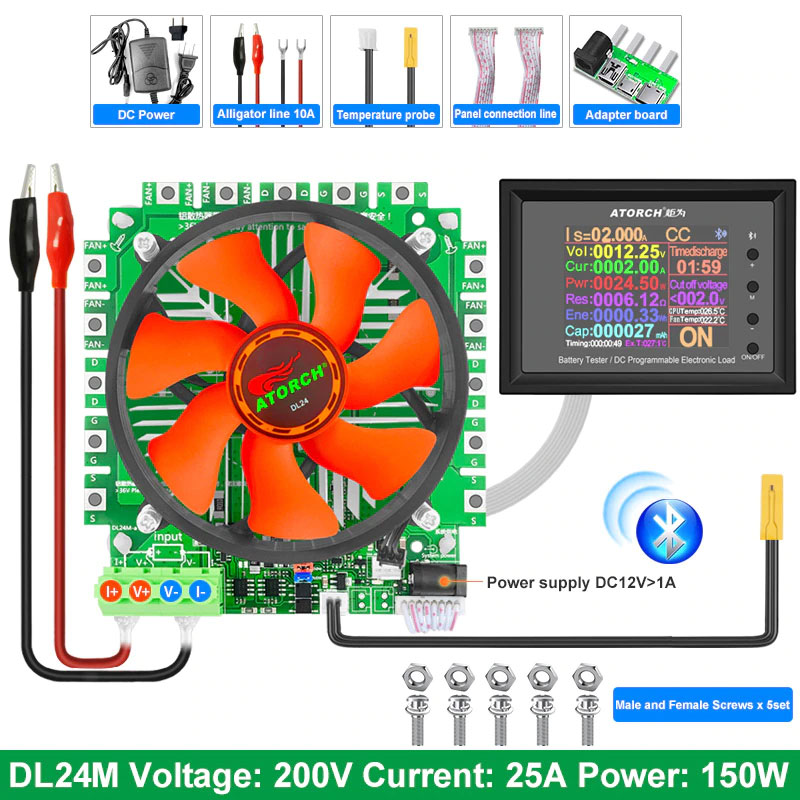

- DL24M płytka bazowa elektronicznego obciążenia DC- 1szt.
- zewnętrzny miernik - panel sterujący z przewodem- 1szt.
- zasilacz sieciowy DC -1szt.
- przewody 10A krokodyl - widełki -1 komplet
- czujnik NTC na przewodzie do pomiaru temperatury -1szt.
- płytka z interfejsami USB i gniazdem DC -1szt.
gwarancja:
- 24 miesięczny okres gwarancyjny = 2 lata
na poniższych grafikach prezentowana jest pełna funkcjonalność, oraz wyposażenie opcjonalne DL24M:

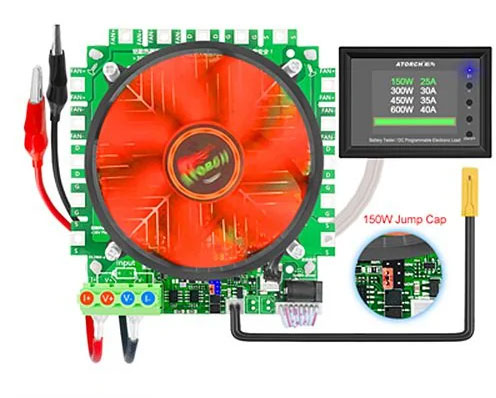

elektroniczne obciążenie DL24M opcjonalne zwiększenie mocy maksylanej:
elektroniczne obciążenie DL24M
