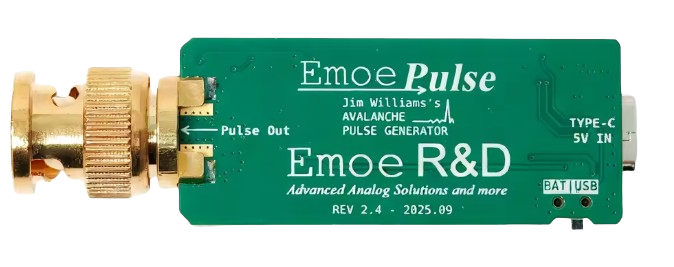

Emoe Pulse Lite V2 generator lawinowy 150ps TDR Type-C/CR2032


alt

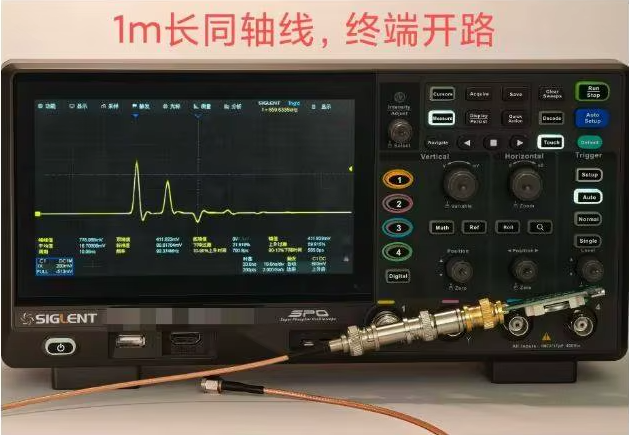

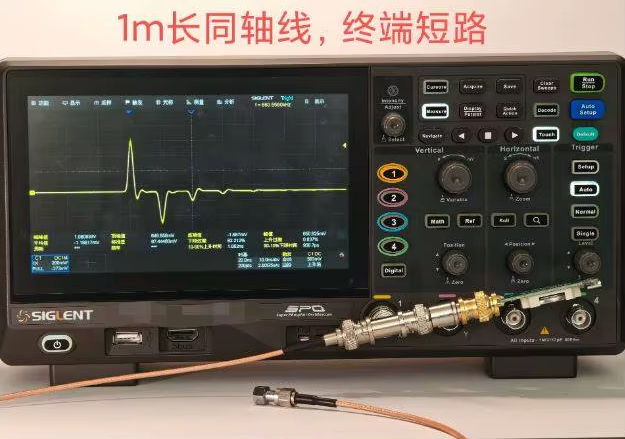

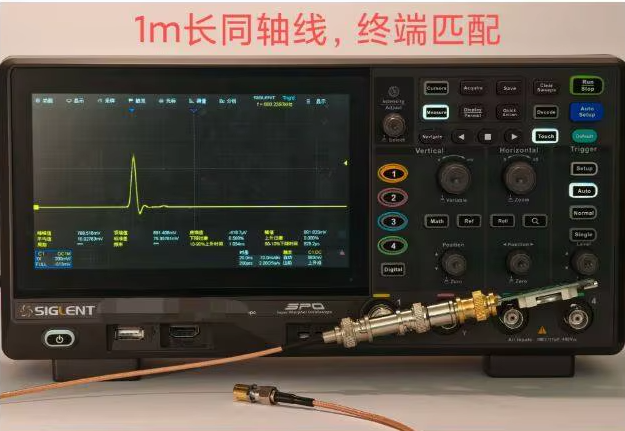

Emoe Pulse Lite V2 to zaawansowany, miniaturowy generator impulsów o ekstremalnie krótkim czasie narastania, oparty na projekcie generatora lawinowego Jima Williamsa z noty aplikacyjnej LT AN47. Urządzenie zostało zoptymalizowane pod kątem ultraniskiego poboru mocy poprzez zastosowanie specjalistycznego tranzystora RF o niższym napięciu przebicia, co pozwoliło osiągnąć typowy czas narastania na poziomie zaledwie 150 pikosekund. Wyjątkową cechą wersji V2 jest podwójny system zasilania – moduł może pracować w pełni przenośnie dzięki wbudowanemu gniazdu na baterię pastylkową CR2032 lub w trybie stacjonarnym po podłączeniu kabla do nowoczesnego portu USB Type-C. Generator ten jest nieocenionym narzędziem w laboratoriach elektronicznych, służącym do weryfikacji rzeczywistego pasma przenoszenia szerokopasmowych oscyloskopów oraz do zaawansowanych pomiarów reflektometrycznych (TDR), pozwalających diagnozować uszkodzenia, długość i niedopasowania impedancyjne w kablach koncentrycznych czy ścieżkach PCB.



Kluczowe parametry i specyfikacja

- Model: Emoe Pulse Lite V2

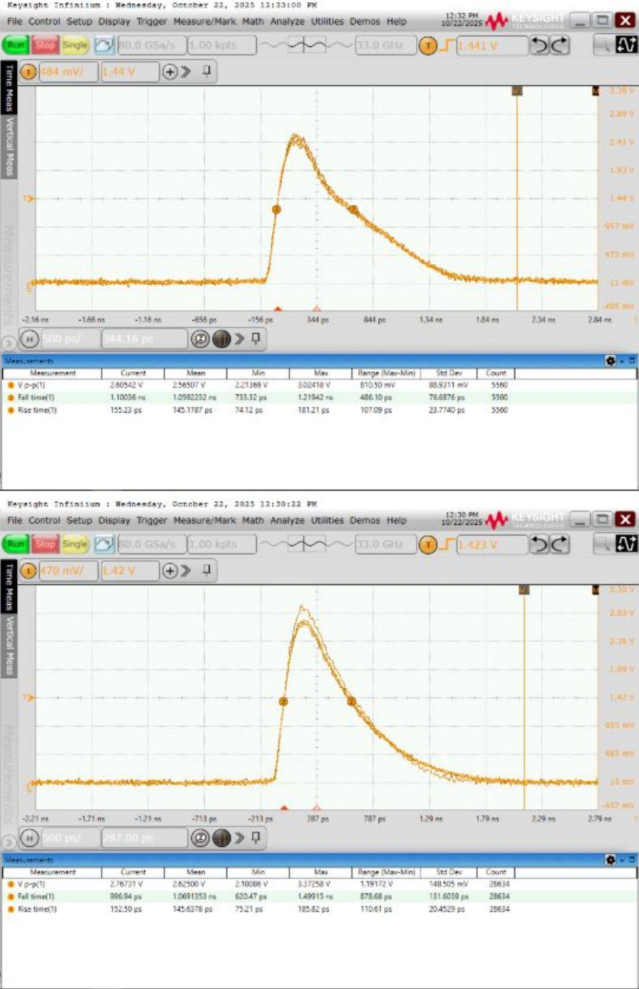

- Typowy czas narastania: 150 ps
- Amplituda impulsu: 2 Vpk przy obciążeniu 50 Ω

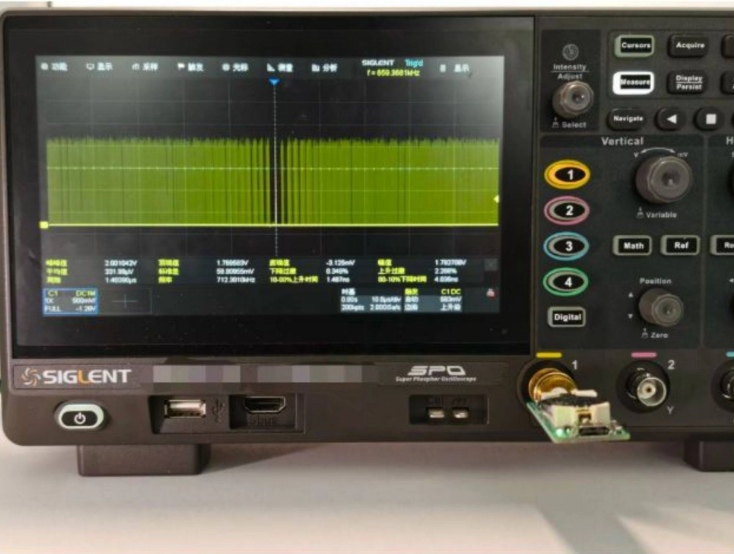

- Częstotliwość powtarzania impulsów: ok. 200 kHz

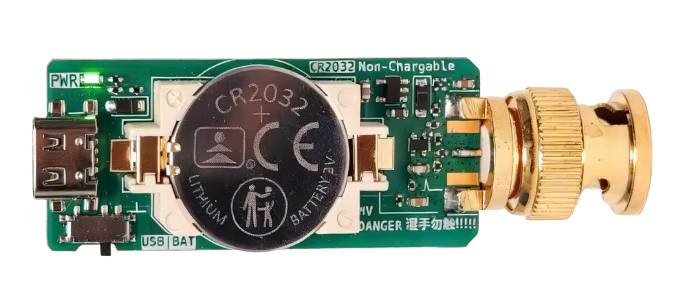

- Zasilanie przenośne: Bateria CR2032
- Zasilanie przewodowe: USB Type-C
- Pobór prądu w trybie bateryjnym: 750 µA (@ 3.0V)
- Wbudowany suwak USB / BAT bez konieczności wyjmowania baterii przy pracy na kablu

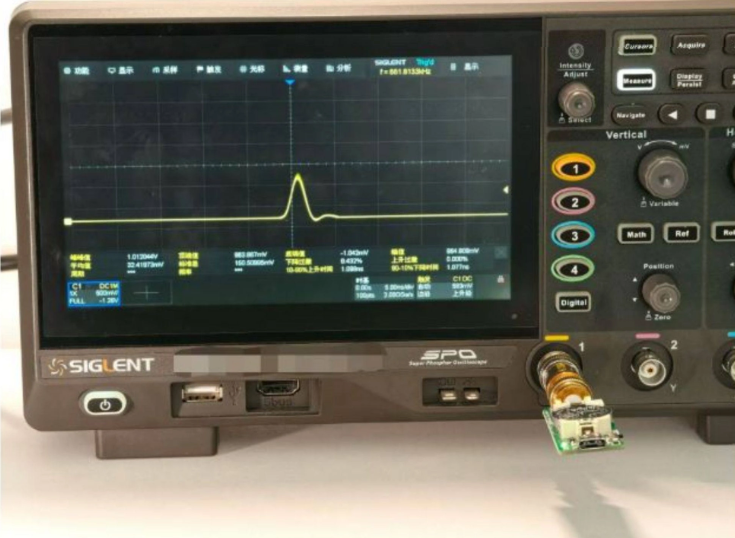

- Wbudowane złącze męskie BNC do bezpośredniego wpięcia w oscyloskop
- Wskaźnik zasilania PWR na laminacie


Parametr Wartość / Specyfikacja
Napięcie pracy (USB Type-C) 4.5 - 5.5 V
Napięcie pracy (Gniazdo CR2032) 2.5 - 3.1 V
Czas narastania zbocza (Rise Time) 150 ps (wartość typowa)
Szczytowa wartość impulsu @ 50 Ω 2 Vpk
Szczytowa wartość impulsu @ 1 MΩ 1.2 Vpk (patrz uwaga niżej)
Częstotliwość repetycji ok. 200 kHz
Pobór prądu (przy 3.0 V) 750 µA



Zawartość zestawu

  • 1 x Płyta główna generatora EmoePulse Lite V2
  • 1 x Bateria CR2032
  • 1 x Opakowanie transportowe
