Equalizer analizator widma akustycznego 8x8 LED

Equalizer analizator widma akustycznego 8x8 LED

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: ELEK-124

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 47,19 zł

Cena netto: 38,37 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Equalizer analizator widma audio 8x8 LED
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
ELEK-124 wskaźnik wysterowania audio 64 led analizator widma akustycznego LED efekt świetlny - zestaw do samodzielnego montażu KIT DIY


Zestaw do samodzielnego montażu typu KIT/DIY umożliwiający zlutowanie (montaż) analizatora widma dla analogowego sygnału audio (equalizer). Analizator widma akustycznego LED został zrealizowany z 64 diod świecących LED SMD. Osoba zajmująca się montażem nabywa niezbędne doświadczenie w lutowaniu, oraz analizie układów elektronicznych. Stąd zestaw KIT polecamy dla początkujących elektroników hobbystów.

ELEK-124 wskaźnik wysterowania audio 64 led analizator widma akustycznego LED efekt świetlny - zestaw do samodzielnego montażu KIT DIYELEK-124 wskaźnik wysterowania audio 64 led analizator widma akustycznego LED efekt świetlny - zestaw do samodzielnego montażu KIT DIYELEK-124 wskaźnik wysterowania audio 64 led analizator widma akustycznego LED efekt świetlny - zestaw do samodzielnego montażu KIT DIY

dane techniczne:

  • zestaw do samodzielnego montażu KIT/DIY
  • efekt świetlny LED
  • equalizer - analizator widma dla sygnału audio
  • łącznie 32 kolorowych diod LED
  • 8 rzędów diod po 8 diod LED
  • kolor diod LED: czerwony, niebieski, zielony, żółty
  • sygnał wejściowy - liniowy z np. smartfona, odtwarzacza mp3 itp.
  • gniazdo wejściowe: Jack 3,5mm stereo
  • sterowanie mikroprocesorowe układ FFT2208
  • napięcie zasilania: 5Vdc
  • wymiary płytki drukowanej: 58mm x 30,5mm
Instrukcja montażu:



ocena stopnia trudności:
  • płytka PCB dwustronna z metalizacją otworów
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - TAK
  • schemat montażowy - TAK
  • typ montażu: przewlekany THT + SMD
  • elementy montowane powierzchniowo SMD: TAK
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)
  • zestaw do samodzielnego montażu tzw. KIT, DIY.
  • ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT

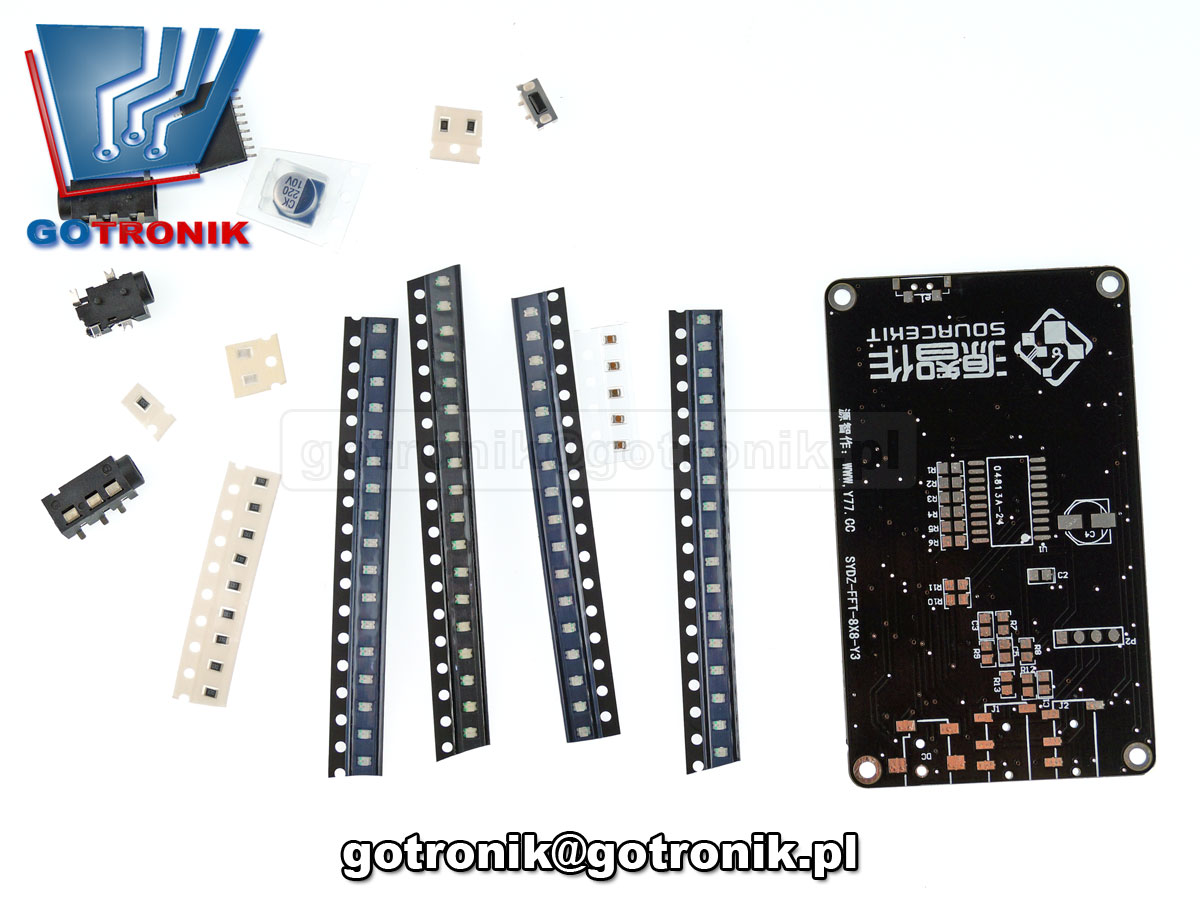

w skład zestawu wchodzi:
  • płytka drukowana PCB
  • wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość samego zestawu.

zdjęcie zmontowanego zestawu (poglądowe zdjęcie):
ELEK-124 wskaźnik wysterowania audio 64 led analizator widma akustycznego LED efekt świetlny - zestaw do samodzielnego montażu KIT DIY
ELEK-124 wskaźnik wysterowania audio 64 led analizator widma akustycznego LED efekt świetlny - zestaw do samodzielnego montażu KIT DIY
ELEK-124 wskaźnik wysterowania audio 64 led analizator widma akustycznego LED efekt świetlny - zestaw do samodzielnego montażu KIT DIY
zdjęcia:
ELEK-124 wskaźnik wysterowania audio 64 led analizator widma akustycznego LED efekt świetlny - zestaw do samodzielnego montażu KIT DIY
ELEK-124 wskaźnik wysterowania audio 64 led analizator widma akustycznego LED efekt świetlny - zestaw do samodzielnego montażu KIT DIY
ELEK-124 wskaźnik wysterowania audio 64 led analizator widma akustycznego LED efekt świetlny - zestaw do samodzielnego montażu KIT DIY
ELEK-124 wskaźnik wysterowania audio 64 led analizator widma akustycznego LED efekt świetlny - zestaw do samodzielnego montażu KIT DIY

Nikt jeszcze nie napisał recenzji do tego produktu. Bądź pierwszy i napisz recenzję.

Tylko zarejestrowani klienci mogą pisać recenzje do produktów. Jeżeli posiadasz konto w naszym sklepie zaloguj się na nie, jeżeli nie załóż bezpłatne konto i napisz recenzję.
