Fnirsi-138 Pro oscyloskop cyfrowy 200kHz

FNIRSI 138 PRO to mały oscyloskop cyfrowy jednokanałowy o szerokości pasma 200kHz. Oscyloskop DSO138 posiada kolorowy wyświetlacz LCD TFT o przekątnej 2,8cala i wbudowaną baterię litową o pojemności 1000mAh. Fnirsi138pro jest to jeden z najmniejszych oscyloskopów cyfrowych. Bardzo atrakcyjna cena i możliwości oscyloskopu DSO138 sprawia, że idealnie nadaje się jako podstawowe wyposażenie warsztatu dla początkującego elektronika lub jako zapasowy drugi oscyloskop przenośny który zmieści się do każdej kieszeni i torby.
    Szerokość pasma analogowego Fnirsi138 wynosi 200kHz, a próbkowanie w czasie rzeczywistym wynosi 2,5M sampli na sekundę. W dzisiejszych czasach nie są to zbyt wyśrubowane parametry biorąc pod uwagę np. stacjonarne oscyloskopy cyfrowe. Biorąc jednak pod uwagę że początkujący elektronicy, hobbyści amatorzy poruszają się w zakresie częstotliwości rzędu kilku kHz i atrakcyjną cenę produktu to jest to jeden z najatrakcyjniejszych oscyloskopów na rynku w kategorii możliwość-cena. Jeśli chodzi o dużą cześć zastosowań oscyloskopu w serwisach elektronik RTV-AGD, automatyce przemysłowej, elektronice w motoryzacji także mamy do czynienia z sygnałami elektrycznymi kilku kHz. Oscyloskop DSO138 idealnie nadaje się jako drugi oscyloskop serwisowy. Jest mniejszy niż większość telefonów komórkowych. Można go łatwa zabrać na wyjazdowy serwis. W motoryzacji często diagnozuję się wiązkę elektryczną lub cyfrową szynę CAN na zasadzie czy jest transmisja czy jej nie ma (wyszukiwanie zawarć lub przerw w obwodzie) na zasadzie czy jest przebieg elektryczny (transmisja) bez analizowania ramek. W takim wypadku DSO138 idealnie się sprawdzi, ponieważ ma własne zasilanie w postaci baterii litowej i można w każde miejsce podejść bez potrzeby szukania źródła zasilania.

Cyfrowy ręczny oscyloskop kieszonkowy FNIRSI 138 PRO
FNIRSI-138 PRO to bardzo praktyczny i ekonomiczny ręczny oscyloskop MINI wprowadzony na rynek przez FNIRSI, który jest skierowany do branży konserwacji i edukacji badawczo-rozwojowej.
Oscyloskop ma częstotliwość próbkowania w czasie rzeczywistym 2,5 MS/s i pasmo 200 KHz.
Z pełną funkcją wyzwalania (pojedynczy, normalny, automatyczny),
Działa doskonale zarówno dla okresowych sygnałów analogowych, jak i aperiodycznych sygnałów cyfrowych.
Można mierzyć napięcia do ±400V z użyciekim opcjonalnej sondy oscyloskopowej
Wyposażony w wydajny jednoprzyciskowy AUTO, zmierzony przebieg może być wyświetlany bez kłopotliwej regulacji.
Wyświetlacz wyposażony jest w 2,4-calowy ekran LCD o wysokiej rozdzielczości i rozdzielczości 320*240.
Wbudowana wysokiej jakości bateria litowa 1000 mah, pełne naładowanie może być używane nieprzerwanie przez około 5 godzin. dane techniczne:

• Fnirsi-138 Pro - przenośny oscyloskop cyfrowy mini
  ► z wbudowanym akumulatorem 1000mAh
  ► możliwość zasilania z USB C

• szerokość pasma: 200kHz
• próbkowanie przetwornika ADC: 2,5MSa/s
• wyzwalanie: auto/normal/single
• zakres regulacji podstawy czasu: 10µs do 50s/dz.
• zakres regulacji czułości napięciowej: 10mV do 20V/dz.
• zakres napięcia wejściowego:
  wejście bezpośrednio na gniazdo BNC
  ► x1 ±40V (maksymalna wartość między-szczytowa ±80Vpp)

  z wykorzystaniem opcjonalnej sondy z dzielnikiem napięcia x10
  ► x10 ±400V (maksymalna wartość między-szczytowa ±800Vpp)

• sprzężenie wejścia do wyboru:
  ► DC - przepuszczany cały przebieg wejściowy
  ► AC - przepuszczana tylko składowa przemienna

• wbudowany generator sygnału PWM
  ► regulacja współczynnika wypełnienia: 0-100%
  ► regulacja częstotliwości wyjściowej: 0 do 80kHz
  z rozdzielczością (krokiem) regulacji 1kHz

• kolorowy wyświetlacz
  ► przekątna 2,4cala
  ► rozdzielczość: 320x240

• funkcja AUTOset - samonastawa ustawień oscyloskopu

• automatyczne pomiary 8 parametrów przebiegu:
  ► Vmax - pomiar wartości napięcia maksymalnego
  ► Vmin - pomiar wartości napięcia minimalnego
  ► Vave - pomiar średniej wartości napięcia
  ► Vrms - pomiar wartości skutecznej napięcia
  ► Vpp - pomiar wartości między-szczytowej napięcia peak-peak pik-pik
  ► Fre - pomiar wartości częstotliwości
  ► Dut - pomiar współczynnika wypełnienia %
  ► Cyc - pomiar czasu trwania okresu przebiegu

• wymiary zewnętrzne: 66x71,6x22,8mm
• waga: ok. 72g

Fnirsi-138 PRO - instrukcja obsługi

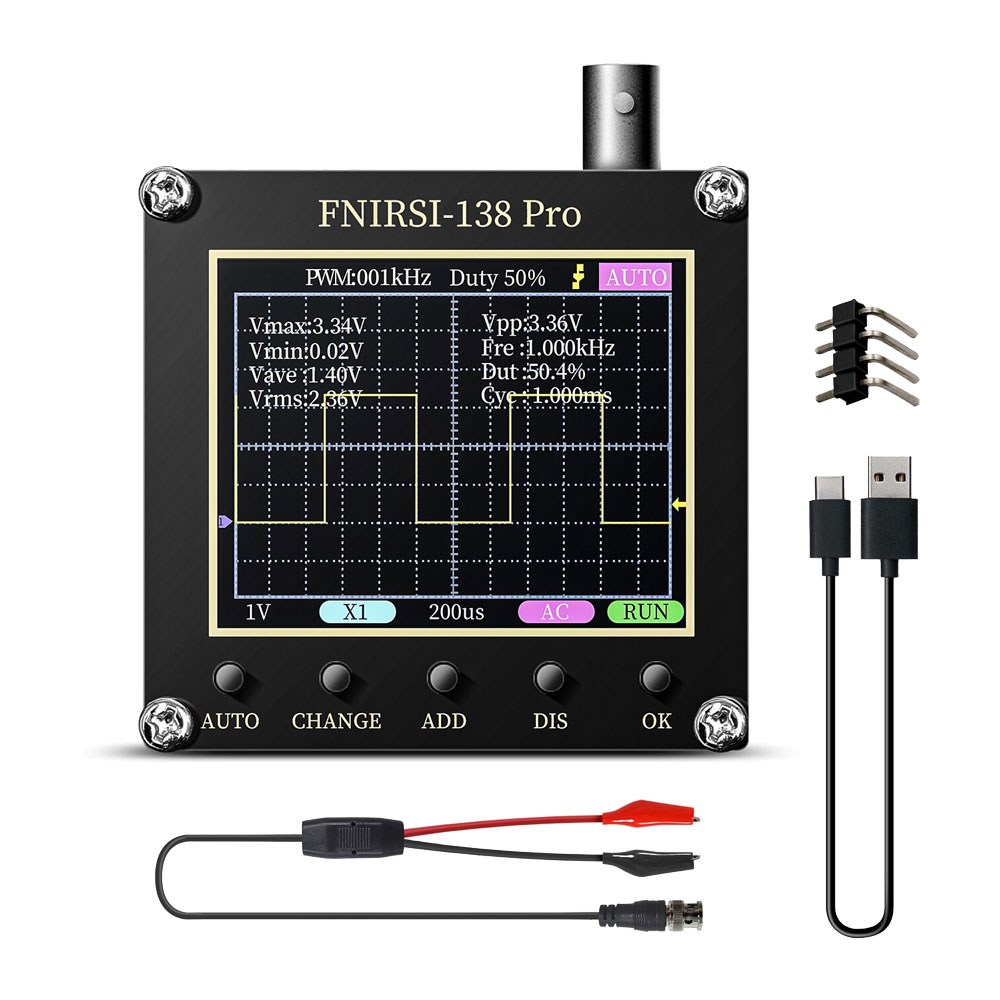

zestaw zawiera:

• oscyloskop Fnirsi-138 Pro
• przewód USB do ładowana x1szt.
• przewód pomiarowy BNC-krokodyl x1szt.

gwarancja:

• 24 m-ce
• serwis PL
