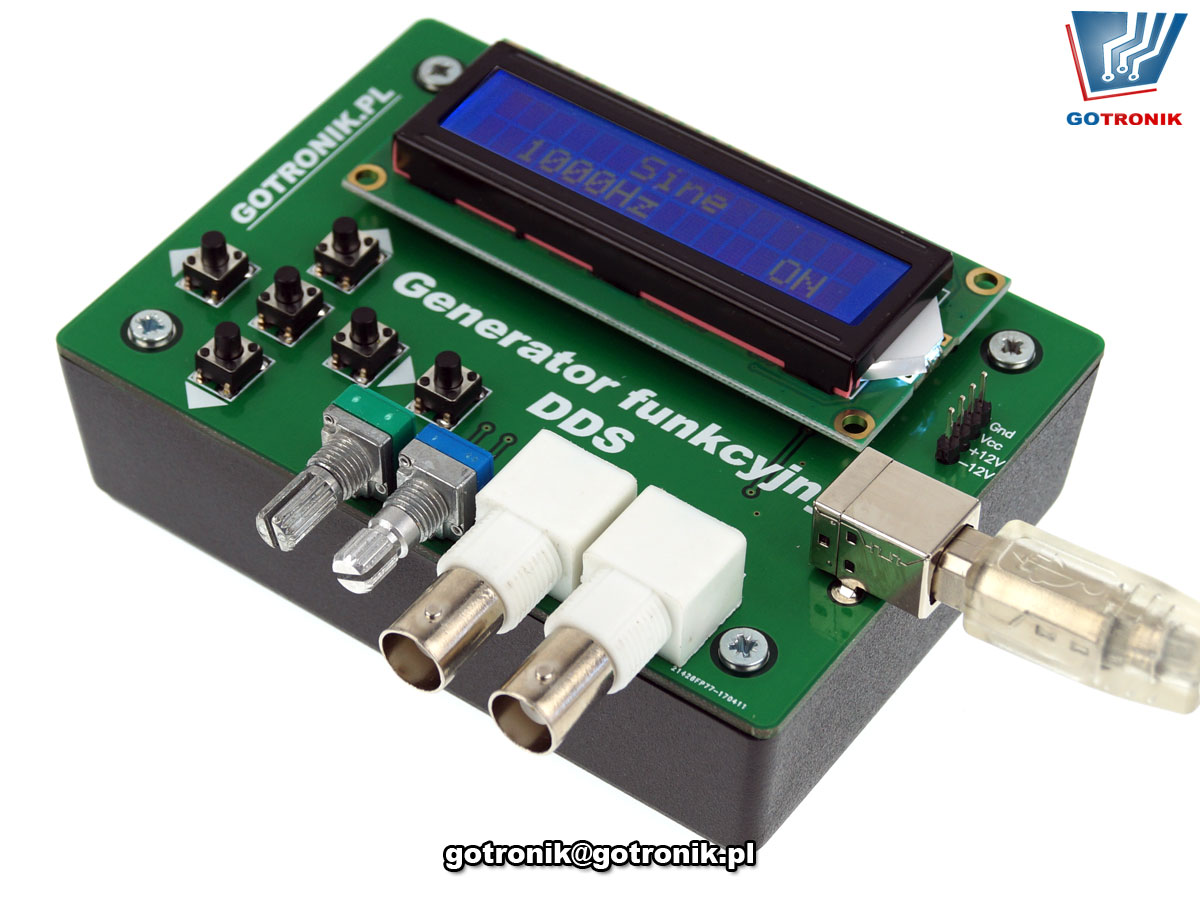

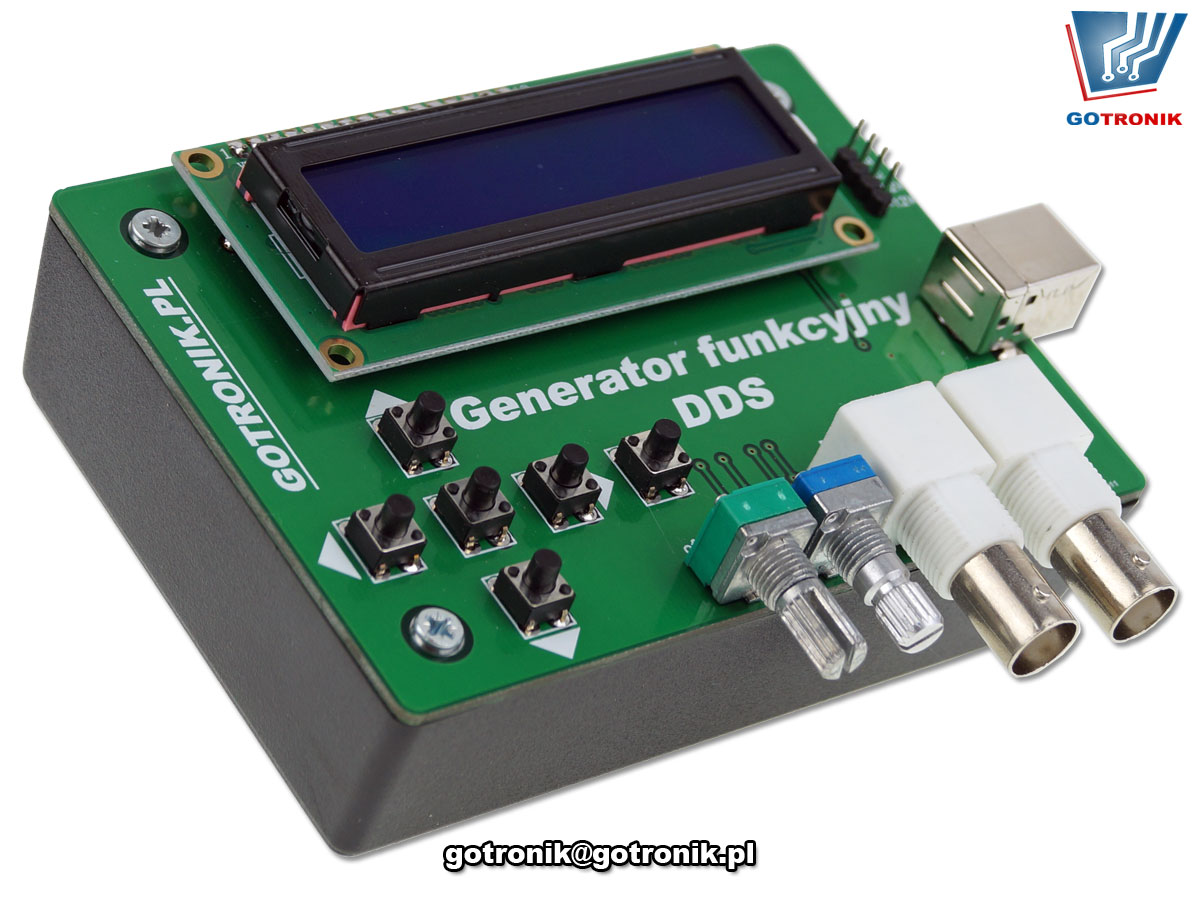

Generator funkcyjny DDS
Prosty generator funkcyjny wykorzystujący cyfrową syntezę częstotliwości DDS. Generator DDS przeznaczony dla elektroników amatorów którzy szukają prostego i taniego generatora funkcyjnego o niewyśrubowanych parametrach do domowych zastosowań. Sercem układu jest mikrokontroler AVR. Generator jest prosty w obsłudze, posiada wyświetlacz LCD z podświetleniem. Zasilany jest z portu USB, dzięki temu wykorzystując popularne powerbanki można łatwo przenosić generator i używać w "terenie".
Oferowany generator funkcyjny DDS posiada wbudowaną przetwornicę napięć symetrycznych. W przypadku gdy nie korzystamy z funkcji generacji przebiegów (OFF) można wykorzystać wyjścia napięć -12V, +12V, +5V do zasilania zewnętrznych układów i urządzeń np. wzmacniaczy operacyjnych, płytek stykowych itp. Maksymalna wydajność prądowa dla wyjścia napięcia symetrycznego -12/+12V wynosi 100mA. Obciążanie wyjścia większym prądem może spowodować uszkodzenie przetwornicy.
dane techniczne:
- generator funkcyjny DDS oparty na układzie AVR
- generowane przebiegi:
► SINE - przebieg sinusoidalny
► SQUARE - przebieg prostokątny
► TRIANGLE - przebieg trójkątny
► SawTooth/ Rev SawTooth - przebieg piłokształtny / piła odwrócona
► ECG - przebieg ekg
► Noise - przebieg szumu
► High Sped - przebieg prostokątny
- wyjścia sygnałowe:
► DDS OUT - sygnał o zmiennej amplitudzie i częstotliwości
► HS OUT - wyjście wysokiej częstotliwości (high speed) 1MHz, 2MHz, 4MHz, 8MHz
► listwa gold-pin napięcia symetrycznego: +/-12V/100mA
- wyświetlacz LCD 2x16 z niebieskim podświetleniem
białe znaki - niebieskie tło - intuicyjna w obsłudze klawiatura 6 przyciskowa
- wyjście DDS OUT:
► zakres częstotliwości wynosi od 1Hz do 65534Hz
► możliwa regulacja częstotliwości wyjściowej ze skokiem: 1, 10, 100, 1000, 10000Hz
► użytkowy zakres częstotliwości dla pasma akustycznego czyli do ok. 20kHz
► potencjometr do regulacji amplitudy wyjściowej
► potencjometr do regulacji offset (przesunięcia wykresu) - zasilanie: gniazdo typ B USB +5V
- wbudowana przetwornica napięcia symetrycznego +/-12V/100mA
prezentacja generowanych przebiegów na oscyloskopie:
prezentacja video oferowanego generatora funkcyjnego DDS:
zestaw zawiera:
opcjonalne wyposażenie:
< prezentacja video oferowanego generatora funkcyjnego DDS:
zestaw zawiera:
- generator funkcyjny DDS
opcjonalne wyposażenie:
- przewód BNC - BNC do połączenia genaratora z oscyloskopem
- przewód zasilający USB (jak do drukarki)
- zasilacz - ładowarka USB +5V
- powerbank USB
Generator funkcyjny DDS - INSTRUKCJA OBSŁUGI

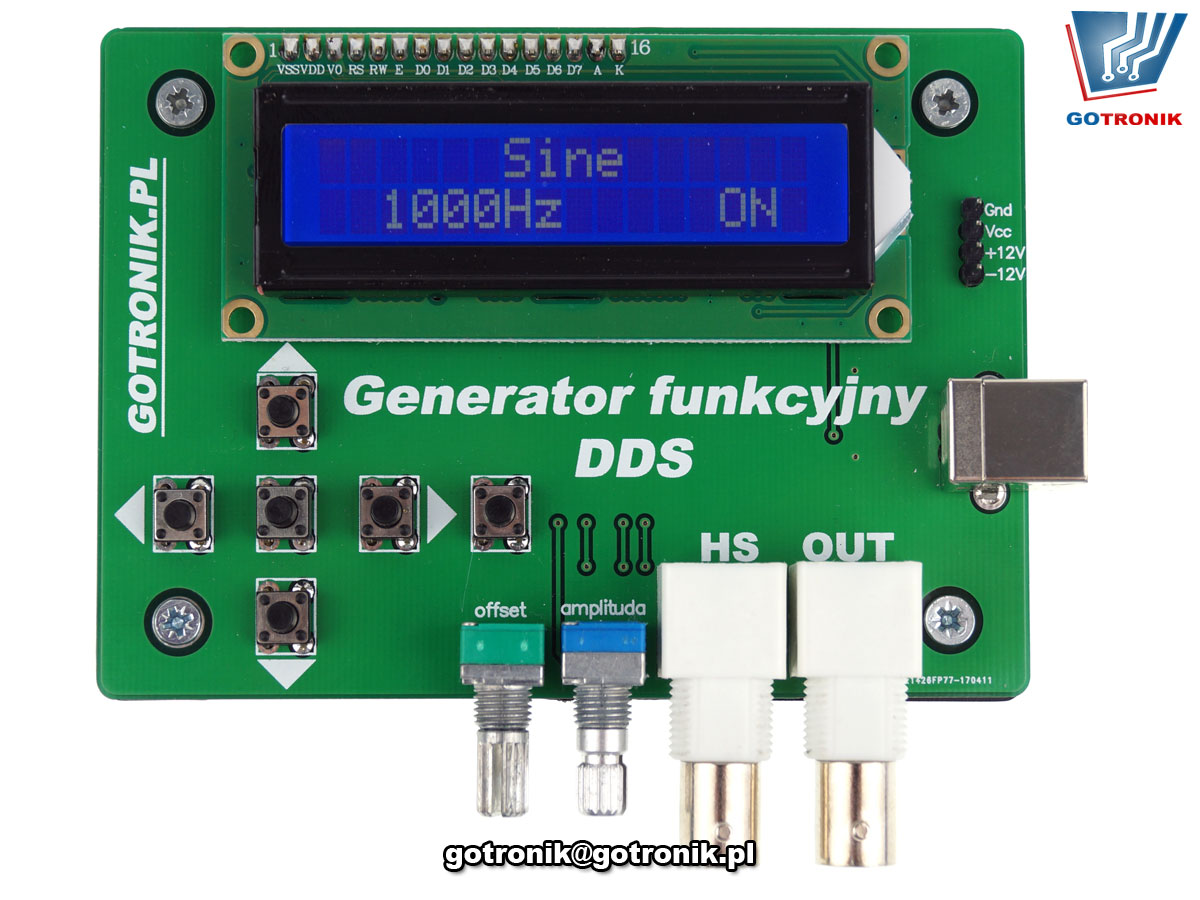

Na poniższym zdjęciu opisano złącza, oraz funkcje przycisków:
Generator funkcyjny DDS wyposażony jest wyświetlacz ciekłokrystaliczny LCD 16 znaków x 2 linie z niebieskim podświetlaniem. Generator zasilany napięciem +5V poprzez złącze USB (gniazdo USB typ B). Po podłączeniu zasilania włączy się podświetlenie wyświetlacz LCD, oraz wyświetli się komunikat z menu.
Generator DDS posiada wbudowaną przetwornicę napięć symetrycznych. W przypadku gdy nie korzystamy z funkcji generacji przebiegów (OFF) można wykorzystać wyjścia napięć -12V, +12V, +5V do zasilania zewnętrznych układów i urządzeń np. wzmacniaczy operacyjnych, płytek stykowych itp. Maksymalna wydajność prądowa dla wyjścia napięcia symetrycznego -12/+12V wynosi 100mA. Obciążanie wyjścia większym prądem może spowodować uszkodzenie przetwornicy.
wyjście BNC OUT: wyjście z generowanym przebiegiem: sinusoida/prostokąt/trójkąt/piła/piła odwrócona/szumy/przebieg EKG/
wyjście BNC HS: wyjście High Speed – wyjście wysokiej częstotliwości 1MHz/2MHz/4MHz/8MHz przebieg prostokątny. W danej chwili możliwe jest tylko korzystanie z wyjścia OUT lub HS. Praca równoczesna jest niemożliwa.
Korzystając z wyjścia OUT możemy regulować amplitudę, oraz offset przebiegu za pomocą potencjometrów odpowiednio opisanych.
Sterowanie generatorem, poruszanie się po menu:
Generator DDS wyposażony jest w 6 klawiszy funkcyjnych:
RESET – resetuje całe urządzenie
OK – uruchamia generację danego przebiegu (ON/OFF)
strzałki lewo, prawo – regulacja wartości częstotliwości
strzałki góra, dół – poruszanie się po menu funkcyjnym generatora
Generator DDS posiada wbudowaną przetwornicę napięć symetrycznych. W przypadku gdy nie korzystamy z funkcji generacji przebiegów (OFF) można wykorzystać wyjścia napięć -12V, +12V, +5V do zasilania zewnętrznych układów i urządzeń np. wzmacniaczy operacyjnych, płytek stykowych itp. Maksymalna wydajność prądowa dla wyjścia napięcia symetrycznego -12/+12V wynosi 100mA. Obciążanie wyjścia większym prądem może spowodować uszkodzenie przetwornicy.
wyjście BNC OUT: wyjście z generowanym przebiegiem: sinusoida/prostokąt/trójkąt/piła/piła odwrócona/szumy/przebieg EKG/
wyjście BNC HS: wyjście High Speed – wyjście wysokiej częstotliwości 1MHz/2MHz/4MHz/8MHz przebieg prostokątny. W danej chwili możliwe jest tylko korzystanie z wyjścia OUT lub HS. Praca równoczesna jest niemożliwa.
Korzystając z wyjścia OUT możemy regulować amplitudę, oraz offset przebiegu za pomocą potencjometrów odpowiednio opisanych.
Sterowanie generatorem, poruszanie się po menu:
Generator DDS wyposażony jest w 6 klawiszy funkcyjnych:
RESET – resetuje całe urządzenie
OK – uruchamia generację danego przebiegu (ON/OFF)
strzałki lewo, prawo – regulacja wartości częstotliwości
strzałki góra, dół – poruszanie się po menu funkcyjnym generatora
Prosty generator funkcyjny wykorzystujący cyfrową syntezę częstotliwości DDS. Przeznaczony dla elektroników amatorów którzy szukają prostego i taniego generatora funkcyjnego o niewyśrubowanych parametrach do domowych zastosowań. Sercem układu jest mikrokontroler AVR. Generator jest prosty w obsłudze, posiada wyświetlacz LCD z podświetleniem. Zasilany jest z portu USB, dzięki temu wykorzystując popularne powerbanki można łatwo przenosić generator i używać w "terenie".
Generator DDS posiada wbudowaną przetwornicę napięć symetrycznych. W przypadku gdy nie korzystamy z funkcji generacji przebiegów (OFF) można wykorzystać wyjścia napięć -12V, +12V, +5V do zasilania zewnętrznych układów i urządzeń np. wzmacniaczy operacyjnych, płytek stykowych itp. Maksymalna wydajność prądowa dla wyjścia napięcia symetrycznego -12/+12V wynosi 100mA. Obciążanie wyjścia większym prądem może spowodować uszkodzenie przetwornicy.
dane techniczne:
- generator DDS oparty na układzie AVR
- generowane przebiegi: sinus, prostokąt, piła, piła odwrócona, trójkąt, ECG (ekg) i szum
- DDS OUT - sygnał o zmiennej amplitudzie i częstotliwości
- HS OUT - wyjście wysokiej częstotliwości (hig speed) 1MHz, 2MHz, 4MHz, 8MHz
- wbudowana przetwornica napięcia symetrycznego +/-12V/100mA
- wyświetlacz LCD 2x16 z niebieskim podświetleniem (białe znaki)
- intuicyjna w obsłudze klawiatura 6 przyciskowa
- możliwa regulacja częstotliwości wyjściowej ze skokiem: 1, 10, 100, 1000, 10000Hz
- zakres częstotliwości wynosi od 1Hz do 65534Hz
- użytkowy zakres częstotliwości dla pasma akustycznego czyli do ok. 20kHz
- potencjometr do regulacji amplitudy wyjściowej
- potencjometr do regulacji offset (przesunięcia wykresu)
- zasilanie: port USB +5V
zestaw zawiera:
- generator DDS x1szt.
- INSTRUKCJA OBSŁUGI --> link
