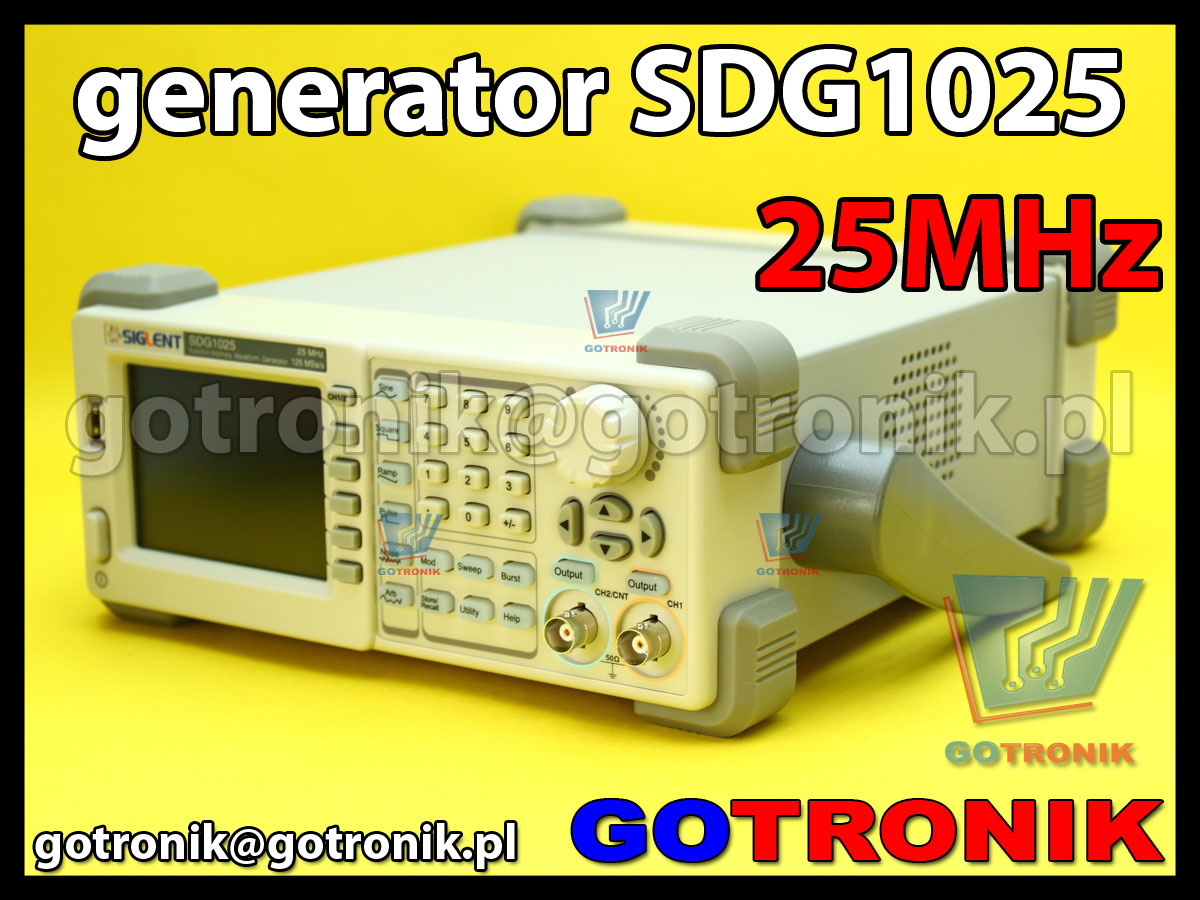

Generator funkcyjny DDS SDG1025 Siglent 25MHz

generacja przebiegów do 25MHz, 125MSa/s, rozdzielczość pionowa 14 bitów, 5 przebiegów standardowych, 48 wbudowanych przebiegów arbitralnych 16kpts, zestaw funkcji modulujących, generator dwukanałowy, wbudowany licznik częstotliwości do 200MHz, USB, wyświetlacz 3,5" TFT-LCD

Generator funkcyjny DDS SDG1025 Siglent 25MHz

Nowa seria generatorów arbitralnych SDG1000 to produkty w rozsądnej cenie i znakomitej wydajności. Charakteryzują się przyjazną konstrukcją: wyświetlaczem 3,5" TFT-LCD, funkcją pomocy "online", wspierciem pamięci USB oraz pamięcią wewnętrzną, funkcją zarządzania plikami. Generator posiada specjalny zacisk uziemiający.

Charakterystyka generatorów z serii SDG1000 produkcji Siglent:

• technologia cyfrowej syntezy częstotliwości DDS
• dwa kanały wyjściowe
• Próbkowanie 125MSa/s,
• rozdzielczość pozioma 14bit,
• długość przebiegu 16kpts
• 5 standardowych typów przebiegów wyjściowych,
• 48 przebiegów arbitralnych
  Możliwość przygotowania i edycji 14bitowych długich na 16kpts sygnałów arbitralnych przy pomocy oprogramowania do PC EasyWave – oprócz dostępnych podstawowych sygnałów istnieje m.in. możliwość odręcznego rysowania przebiegów
• Możliwość modulacji różnymi sygnałami: AM, FM, PM, FSK, ASK, PWM, przemiatanie liniowe / logarytmiczne (sweep), generacja paczek impulsów (burst)
• Różne wejścia / wyjścia: wyjście przebiegów generatora, wejście modulacji z zewnętrznego źródła, wejście zegarowe 10MHz, wejście zewnętrznego sygnału wyzwalającego, wyjście wewnętrznego sygnału wyzwalającego
• Sprzężenie kanałów i funkcja powielania (pozwala na powielenie parametrów jednego kanału na drugi)
• Wbudowany szerokopasmowy licznik częstościomierz o zakresie 100MHz / 200MHz (pojedynczy kanał) – pomiar częstotliwości, okresu, wypełnienia, szerokości impulsu
• interfejsy: USB Device, USB Host
• interfejs: GPIB (opcjonalnie)

porównanie parametrów generatorów Siglent z serii SG1000:

Polecamy generator SDG1025 Siglent jako zamiennik dla: Generator funkcyjny, arbitralny 2x25 MHz ARB, WAVESTATION 2022 produkcji Teledyne LeCroy

karta katalogowa generatora SDG1000 Siglent ze szczegółowymi parametrami technicznymi:

Przykładowe zastosowania:

• czujniki analogowe
• symulacja sygnałów środowiskowych
• funkcja testowania obwodów
• testowanie układów scalonych
• badania naukowe i szkolenia

Wyjście przebiegów arbitralnych :
Generator ma wbudowane 48 przebiegów arbitralnych (łącznie z DC), zawiera przebiegi matematyczne, inżynierskie oraz inne powszechnie używane.

Kompletny zestaw funkcji modulacyjnych, wyjście przeczesywania, wyjście burst:

• kompletny zestaw funkcji modulacyjnych: AM, DSB-AM, FM, PM, FSK, ASK, PWM, funkcje modulacyjne mogą być obserwowane bezpośrednio, co jest bardzo przydatne dla edukacji i szkolenia
• wyjście przemiatania: zmiana częstotliwości wyjścia od częstotliwości początkowej do końcowej w czasie okresu przemiatania, zakres okresu przemiatania: od 1ms do 500s. Nośna może być sinusoidą, prostokątem, trójkątem lub przebiegiem arbitralnym.
• wyjście burst: może być okresowo generowaną sekwencją impulsów. Wewnętrzny licznik i zewnętrzny sygnał sterujący są dostępne do sterowania wyjściem burst.
  sprzęganie kanałów, funkcja dublowania

Sprzęganie kanałów:

• po ustawieniu kanału podstawowego i sprzężeniu częstotliwości/fazy, częstotliwość/faza drugiego kanału będzie zmieniała się zgodnie z kanałem podstawowym, utrzymując ustawione
• sprzężenie z ustaloną różnicą częstotliwości/fazy
• dublowanie kanału: pozwala na dublowanie parametrów z jednego kanału do drugiego
• kanały CH1 i CH2 posiadają wspólną podstawę czasu i są ze sobą zsynchronizowane. Można jednak regulować przesunięcie fazowe pomiędzy kanałami

Wbudowany licznik częstotliwości:

• szeroki zakres częstotliwości: 100mHz ÷ 200MHz.
• mierzone parametry: częstotliwość, okres, wypełnienie okresu, szerokość impulsu dodatniego, szerokość impulsu ujemnego
• ustawienia: może być ustawiane sprzężenie DC/AC, poziom wyzwalania i tłumienie wysokich częstotliwości

Oprogramowanie:

program EasyWave umożliwia edycję 14-bitowych 16kpts arbitralnych przebiegów wyjściowych. Program EasyWave dostarcza 9 standardowych przebiegów: sinus, prostokąt, rampa, impuls, ExRise (narastanie ekspotencjalne), sinc, szum i DC, które spełniają wszystkie potrzeby inżynierów. Dodatkowo dostarcza wiele sposobów ręcznego rysowania, rysowania linii point-to-point oraz rysowania punktów arbitralnych. Umożliwia tworzenie złożonych przebiegów, ekran zarządzania plikami pomaga użytkownikom w jednoczesnej edycji wielu przebiegów. Zapewnia przechowywanie 10 przebiegów arbitralnych w nieulotnej pamięci RAM. Dzięki EasyWave można edytować i magazynować dużo więcej przebiegów.

Zestaw zawiera:

• generator SDG1025
• kabel USB
• przewód zasilający
• instrukcja w języku angielskim

Gwarancja:

• 24 miesięczny okres gwarancyjny

zdjęcia:
