Generator funkcyjny dwukanałowy MHS-5200A 12MHz
Dostępność: Niedostępny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: MHS-5200A 12MHz
Stan magazynowy:
- Opis produktu
- Recenzje produktu (0)

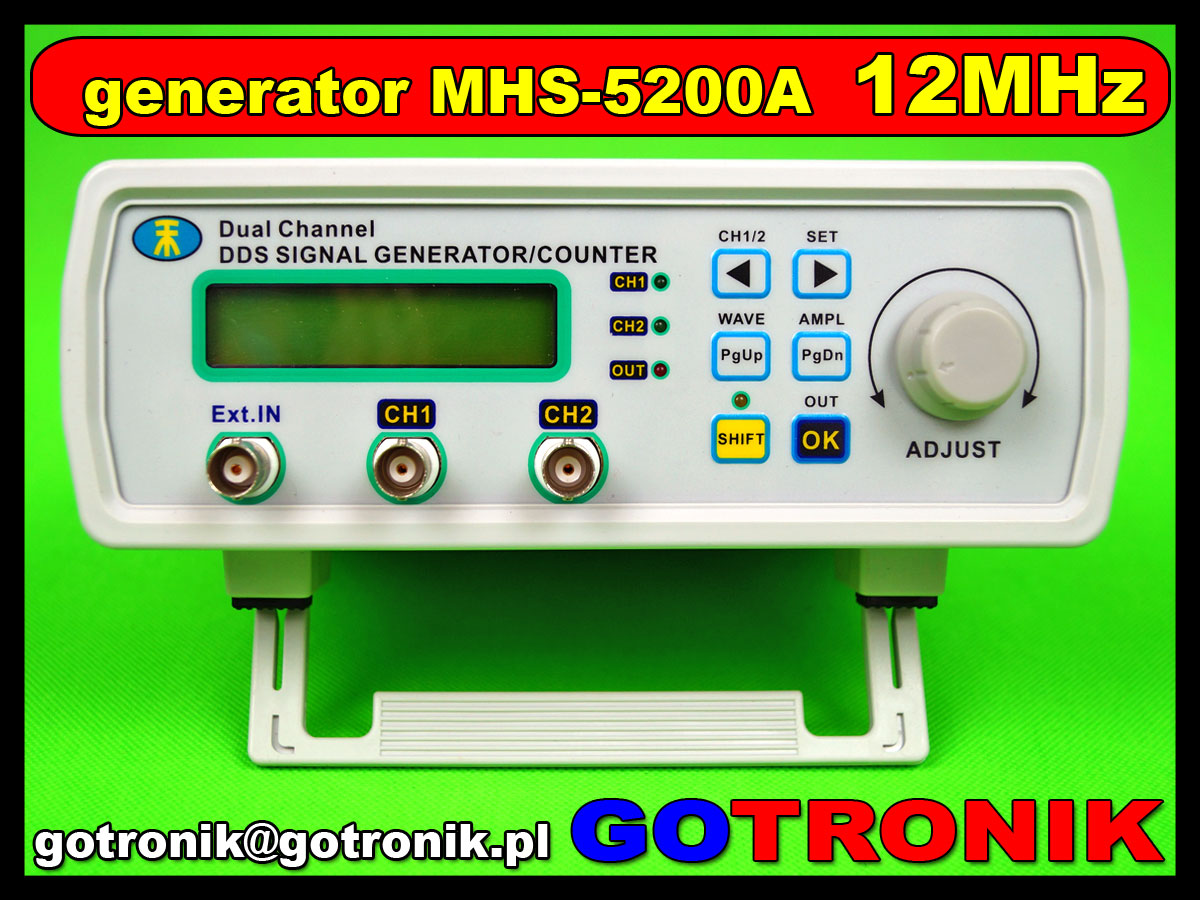

Generator funkcyjny 12MHz dwukanałowy MHS-5200A
MHS5200A to seria dwukanałowych generatorów funkcyjnych działających w oparciu o bezpośrednią syntezę częstotliwości DDS. Dzięki wykorzystaniu matrycy FPGA zapewniona jest bardzo duża wydajność układu, oraz mały pobór mocy. Dzięki temu mamy generator funkcyjny z dwa niezależnymi kanałami wyjściowymi, dobrych parametrach wyjściowych i funkcjonalności, oraz atrakcyjnej cenie. Jak przystało na generator funkcyjny umożliwia on generację podstawowych przebiegów takich jak: sinusoidalny, prostokątny, trójkątny, piłokształtny, cyfrowy TTL i przebieg arbitralny. Przebieg arbitralny jest to taki przebieg który sami możemy zdefiniować - narysować. Dwa niezależne wyjścia generatora umożliwiają nam przykładowo generację na wyjściu CH1 przebiegu sinusoidy o częstotliwości 1kHz i amplitudzie 2,5V. Natomiast w tym samym czasie na wyjściu CH2 możemy generować inny przebieg: np. prostokąt o częstotliwości 1,2MHz i amplitudzie 2,3V. Generator posiada funkcję przemiatania częstotliwości (z ang. SWEEP): czyli ustawiamy fd częstotliwość dolną i fg częstotliwość górną. Generator MHS-5200A w zdefiniowanym czasie przędzie przemiatał pomiędzy ustawionymi dwoma wartościami częstotliwości fd i fg w określonym przez użytkownika czasie w sposób liniowy lub logarytmiczny. W urządzeniu mamy wbudowany załączany w razie potrzeby tłumik -20dB dla osiągnięcia niskiej wartości amplitudy wyjściowej, którą możemy precyzyjnie regulować. Generatory MHS-5200A posiadają dodatkowo wbudowany licznik i miernik częstotliwości. Wbudowany interfejs komunikacyjny USB w generatorze funkcyjnym i oprogramowanie PC dla systemu WIN pozwalają na sterowanie jego pracą. Dodatkowo ważnym atutem generatorów z serii MHS-5200A jest możliwość ich zasilania z portu USB przy pomocy np. przenośnego akumulatorka power - bank. Zyskujemy w ten sposób przenośne i odizolowane od wszelkich napięć sieciowych źródło wybranego sygnału
dane techniczne - parametry generator MHS-5200A 6MHz:
manual generator MHS-5200A
dane techniczne:
zestaw zawiera:
- funkcyjny generator przebiegów DDS
bezpośrednia synteza cyfrowa - oparty na FPGA zapewniający dużą wydajność i niskie zużycie energii
- liczba kanałów wyjściowych: 2
- generowane przebiegi: sinusoida, prostokąt, trójkąt, piła, arbitralny, cyfrowy TTL
- maksymalna częstotliwość generowanego przebiegu sinusoidalnego do 12MHz
- generowane przebiegi pozostałe do 6MHz
- długość pamięci przebiegu: 2048 punktów = 2k
- próbkowanie: 200MSa/s
- rozdzielczość pionowa: 12bit
- zakres amplitudy wyjściowej: 15mVpp - 15Vpp
Vpp = peak-peak wartość między-szczytowa
- impedancja wyjściowa: 50Ω
- wbudowany tłumik: -20dB
- funkcja SWEEP - przemiatanie częstotliwością
- przemiatanie liniowe lub logarytmiczne
- wbudowany miernik częstotliwości: 0,1Hz - 60MHz
licznik częstotliwości: 0~4294967295
- wyświetlacz LCD1602 z podświetleniem
- 10 komórek pamięci nastaw: M0-M9
- wbudowany port komunikacyjny USB
- możliwość sterowania poprzez oprogramowanie PC
- napięcie zasilania: 5Vdc
manual generator MHS-5200A oprogramowanie MHS5200 DDS Signal Generator:
dane techniczne:
| ogólne | zakres częstotliwości | sinusoida | 0.01Hz~12MHz |
| prostokąt | 0.01Hz~6MHz | ||
| trójkąt | 0.01Hz~6MHz | ||
| Piło-kształtny | 0.01Hz~6MHz | ||
| arbitralny | 0.01Hz~6MHz | ||
| cyfrowy TTL | 0.01Hz~6MHz | ||
| modulacja wyjścia | przemiatanie częstotliwością (sweep) | ||
| typy przebiegów | Sine/Triangle/Square/Lifting Sawtooth Wave, CMOS Digital Signal Wave and Arbitrary Waveform | ||
| długość przebiegu | 2048Points | ||
| próbkowanie | 200MSa/s | ||
| rozdzielczość pionowa | 12 Bits | ||
| minimalna rozdzielczość regulacji częstotliwości | 10mHz | ||
| błąd częstotliwości | ±5*10^(-6) | ||
| stabilność częstotliwości | ±1*10^(-6) | ||
| zakres amplitudy (peak-peak) | 15mVp-p~15Vp-p | ||
| impedancja wyjściowa | 50Ω (±10%) | ||
| rozdzielczość regulacji amplitudy | 1mVp-p (-20dB z tłumikiem) | ||
| 10mVp-p (bez tłumika) | |||
| Offset Range | -120%~120% (The ratio of bias voltage and signal amplitude) | ||
| Bias | 1,00% | ||
| regulacja fazy | 0~359° | ||
| rozdzielczość regulacji fazy | 1° | ||
| sinusoida | Harmonic Arrived System | 40dBc(<1MHz); 35dBc(1MHz~20MHz) | |
| zniekształcenie | <0.8%(20Hz~20KHz) | ||
| prostokąt | Lifting Along Time | ≤20ns | |
| Overshoot | ≤10% | ||
| Duty Cycle Adjustment Range | 0%~99.9% | ||
| TTL | Lifting Along Time | ≤20ns | |
| Low Level | <0.3V | ||
| High Level | 1V~7.5V | ||
| arbitralny | Quantity | 16 | |
| Memory Depth/Group | 1KB/16 | ||
| przemiatanie | Typy przemiatania częstotliwością | liniowa, logarytmiczna | |
| regulacja czasu przemiatania | 1s-999s | ||
| zakres przemiatania | ustawiane | ||
| pomiary | zakres pomiaru częstotliwości | GATE-TIME=10S 0.1Hz - 60MHz | |
| GATE-TIME=1S 1Hz - 60MHz | |||
| GATE-TIME=0.1S 10Hz - 60MHz | |||
| GATE-TIME=0.01S 100Hz - 60MHz | |||
| zakres napięcia wejściowego | 0.5Vp-p~20Vp-p | ||
| zakres licznika | 0~4294967295 | ||
| Counting | Manually | ||
| dodatnie i ujemne pomiary szerokości impulsu | 10ns Resolution, the Max. Measurable 10s | ||
| okresowe pomiary | 20ns Resolution, the Max. Measurable 20s | ||
| pomiar współczynnika wypełnienia | 0.1% Resolution, Measuring Range from 0.1%~99.9% | ||
| wybór źródła | 1. Ext. IN Input(AC Signal) ; 2. TTL-IN Input(Digital Signal) | ||
| pamięć | liczba komórek pamięci | 10 | |
| lokalizacja | M0~M9 | ||
| interfejs | rodzaj interfejsu | używany USB to Serial Interface | |
| szybkość komunikacji | 57600bps | ||
| protokół | Using the Command Line, the Agreement Public | ||
| zasilanie | DC | zewnętrzny zasilacz +5V | |
| pozostałe parametry | |||
| wymiary | 195 x 175 x 70mm | ||
| waga: | 542g | ||
zestaw zawiera:
- generator funkcyjny MHS-5200A wersja 12MHz
- przewód BNC-krokodyl x2szt.
- przewód USB x1szt.
- płyta CD z oprogramowaniem x1szt.
- zasilacz sieciowy 5V x1szt.
gwarancja:
- towar jest nowy i objęty 24 miesięczną gwarancją
- uwaga: elementy grzewcze (grzałki),groty, bezpieczniki nie podlegają gwarancji ani rękojmi i ich wymiana jest odpłatna.
- gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry itp.
