Generator funkcyjny FY2206S dwukanałowy 6MHz

Dostępność: Niedostępny

Koszt wysyłki: od 15,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier - 15,00 zł
Odbiór osobisty - 0,00 zł

Numer katalogowy: FY2206S

Stan magazynowy:

Cena: 330,00 zł

Chwilowo niedostępny

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Generator funkcyjny FY2206S
FY2210S Feeltech FY2200S generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy 10MHz, miernik częstotliwości

FY2200S to seria dwukanałowych generatorów funkcyjnych wykorzystujących matryce FPGA do bezpośredniej syntezy częstotliwości. Generator FY2206S FeelTech umożliwia generację podstawowych najczęściej wykorzystywanych przebiegów elektrycznych: sinusoidy, przebiegu prostokątnego, trójkątnego, impulsów, przebiegu schodkowego. Dużym atutem są dwa wyjścia analogowe CH1 i CH2 na których możemy równocześnie generować różne przebiegi elektryczne. Istnieje możliwość synchronizacji obu kanałów i ustawienie stałego przesunięcia fazowego pomiędzy nimi. Obsługa generatora jest bardzo prosta. Wszystkich nastaw dokonujemy przyciskami i cyfrowym impulsatorem. Dodatkową funkcją generatora jest przemiatanie częstotliwością SWEEP. Ponadto urządzenie wyposażone jest w funkcję licznika i miernika częstotliwości - wejście EXT IN. Komunikacja z komputerem PC poprzez szeregowy interfejs USB jeszcze bardziej ułatwia pracę z generatorem funkcyjnym.


FY2210S Feeltech FY2200S generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy 10MHz, miernik częstotliwościFY2210S Feeltech FY2200S generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy 10MHz, miernik częstotliwościFY2210S Feeltech FY2200S generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy 10MHz, miernik częstotliwości
dane techniczne:
  • generator funkcyjny FY2206S produkcji FeelTech
  • dwukanałowy generator funkcyjny
  • kanał CH1 i CH2 mogą generować niezależne przebiegi elektryczne
  • możliwość zdefiniowania przesunięcia fazowego pomiędzy CH1 i CH2
  • CH1 - wyjście analogowe kanału 1
  • CH2 - wyjście analogowe kanału 2
  • TTL A- wyjście cyfrowe TTL
  • TTL A- wyjście cyfrowe TTL
  • EXT IN - wejście licznika i miernika częstotliwości
  • generacja przebiegów w oparciu o cyfrową syntezę częstotliwości DDS
  • ADJ - cyfrowy impulsator do regulacji parametrów, funkcji
  • generator wyposażony w wyświetlacz LCD 16 znaków x 2 linie z podświetleniem
  • zakres generacji przebiegu sinusoidalnego: 0 do 6MHz
  • generacja pozostałych przebiegów w zakresie od 0 do 6MHz
  • regulacja częstotliwości z rozdzielczością (skokiem): 0,01Hz
  • generowane przebiegi dla CH1: sinusoida, prostokąt, trójkąt
    pojedynczy impuls , 4-impulsy, 8-impulsów, schodkowy, DC
  • CH2 umożliwia generowanie przebiegów: sinus , prostokąt, trójkąt, składowa stała DC
  • zakres regulacji amplitudy wyjściowej: od 0 do 20Vpp
  • regulacja współczynnika wypełnienia: 1% do 99%
  • trójkąt - regulacja nachylenia zboczy: przebieg piłokształtny
  • funkcja przemiatania częstotliwością SWEEP
  • wbudowany licznik częstotliwości i częstościomierz do 60MHz
  • obudowa z możliwością pracy w pozycji poziomej lub pod kątem
widok okna programu PC sterującego pracą generatora FY2200S:
oprogramowanie PC Felltech FZ2200S

dodatkowe materiały - manual angielski, oprogramowanie PC:
karta katalogowageneratory FY2200S FeelTech

szczegółowe dane techniczne generatora funkcyjnego:

FY2206S




zakres sinusoida   0Hz - 6MHz




zakres prostokąt   0Hz - 6MHz




zakres trójkąt   0Hz - 6MHz




pozostałe przebiegi   0Hz - 6MHz





wyjściowe parametry generatorów funkcyjnych z serii FY2200S FeelTech
kanały wyjściowe: CH1 channel and CH2 channel two high-speed independent output.
generowane przebiegi: Sine wave, square wave (duty cycle adjustable), triangular wave, pulse wave, stepped wave, rising sawtooth wave, falling sawtooth wave, DC voltage
amplituda wyjściowa:  0 ~ 20Vp-p (no load)
impedancja wyjściowa:  50Ω ± 10%
DC bias  ± 10V
rozdzielczość regulacji częstotliwości  0.01Hz (10mHz)
dokładność częstotliwości:  ± 5 × 10-6
stabilność częstotliwości:  ± 2 × 10-6 / 3 hours
zniekształcenia dla sinusoidy:  ≤ 0.8% (reference frequency 1kHz)
liniowość dla trójkąta:  ≥98% (0.01Hz ~ 10kHz)
czas narostu i opadania dla prostokąta:  ≤ 30ns
regulacja współczynnika wypełnienia:  1% to 99%
Cyfrowe wyjście TTL:
amplituda:  > 3Vp-p
współczynnik obciążalności wyjścia:
 > 20 TTL load
czas narostu i opadania:
 ≤ 20ns
Funkcja licznika częstotliwości:
zakres liczenia:
 0-4294967295
zakres częstotliwości:  1Hz ~ 60MHz
amplituda wejściowa:  2Vp-p ~ 20Vp-p
Funkcja skanowania – przemiatania:
metody przemiatania: liniowe przemiatanie, logarytmiczne przemiatanie
regulacja zakresu częstotliwości: ustawienie częstotliwości START i STOP arbitralnie
zakres przemiatania częstotliwości: FM1 zaprogramowana częstotliwość startowa ~ FM2 zaprogramowana częstotliwość koniec
szybkość skanowania: 1s to 999s / step
pozostałe funkcje:
wyświetlacz: LCD1602 LCD menu angielskie
funkcja zapisu i odczytu w pamięci M0-M19 (M0: default)
wymiary:
200mm × 190mm × 90mm
waga generatora:
urządzenie 550 gr
akcesoria ok. 150 gr
funkcja dźwięku klawiszy: możliwość wyłączenia
warunki środowiskowe: temperatura: 0 ~ 40°C wilgotność: <80%
zasilanie:  AC85V ~ AC260V


FY2210S Feeltech FY2200S generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy 10MHz, miernik częstotliwościFY2210S Feeltech FY2200S generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy 10MHz, miernik częstotliwościFY2210S Feeltech FY2200S generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy 10MHz, miernik częstotliwości
FY2210S Feeltech FY2200S generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy 10MHz, miernik częstotliwościFY2210S Feeltech FY2200S generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy 10MHz, miernik częstotliwościFY2210S Feeltech FY2200S generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy 10MHz, miernik częstotliwości
FY2210S Feeltech FY2200S generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy 10MHz, miernik częstotliwościFY2210S Feeltech FY2200S generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy 10MHz, miernik częstotliwościFY2210S Feeltech FY2200S generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy 10MHz, miernik częstotliwości


generator FY2200S Feeltech podłączony do oscyloskopu cyfrowego - obserwacja generowanych przebiegów:
FY2210S Feeltech FY2200S generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy 10MHz, miernik częstotliwości
FY2210S Feeltech FY2200S generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy 10MHz, miernik częstotliwościFY2210S Feeltech FY2200S generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy 10MHz, miernik częstotliwościFY2210S Feeltech FY2200S generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy 10MHz, miernik częstotliwości

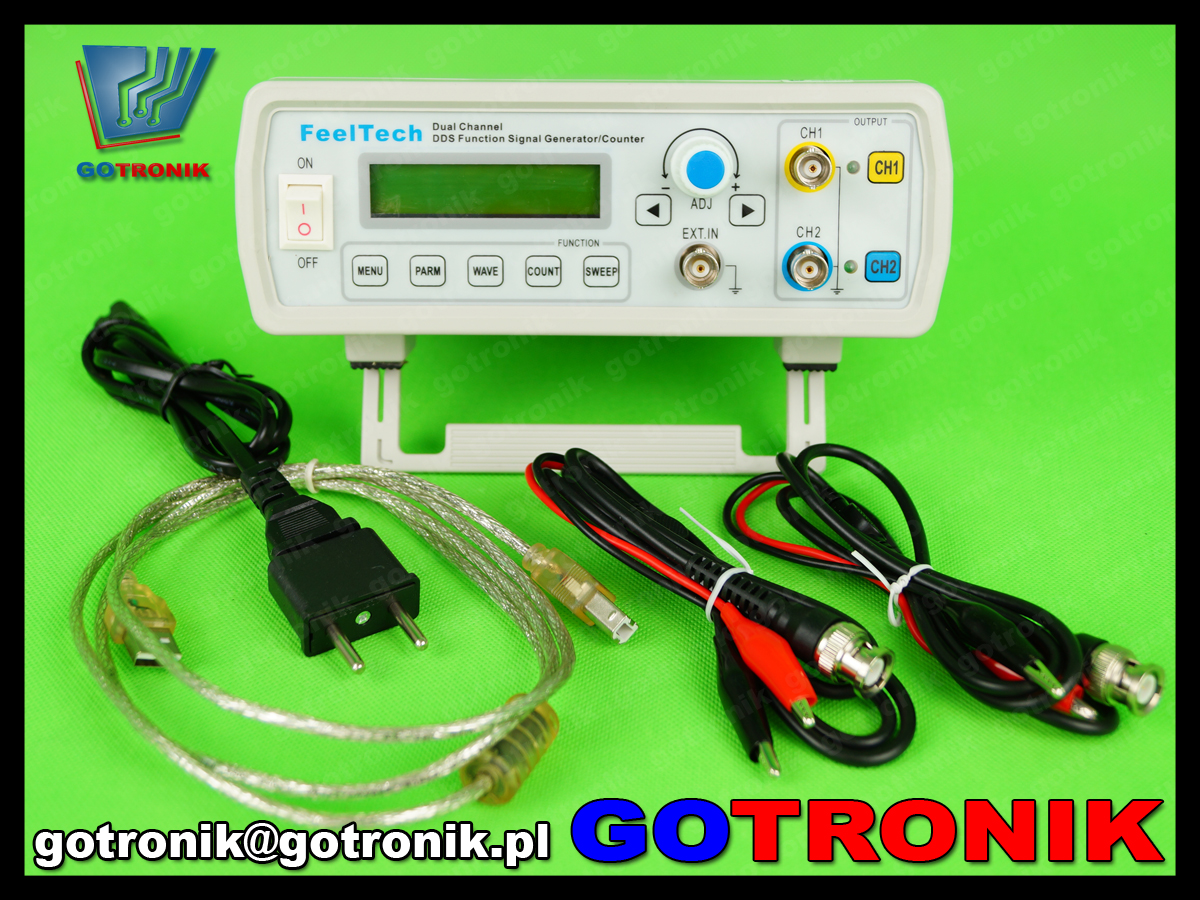

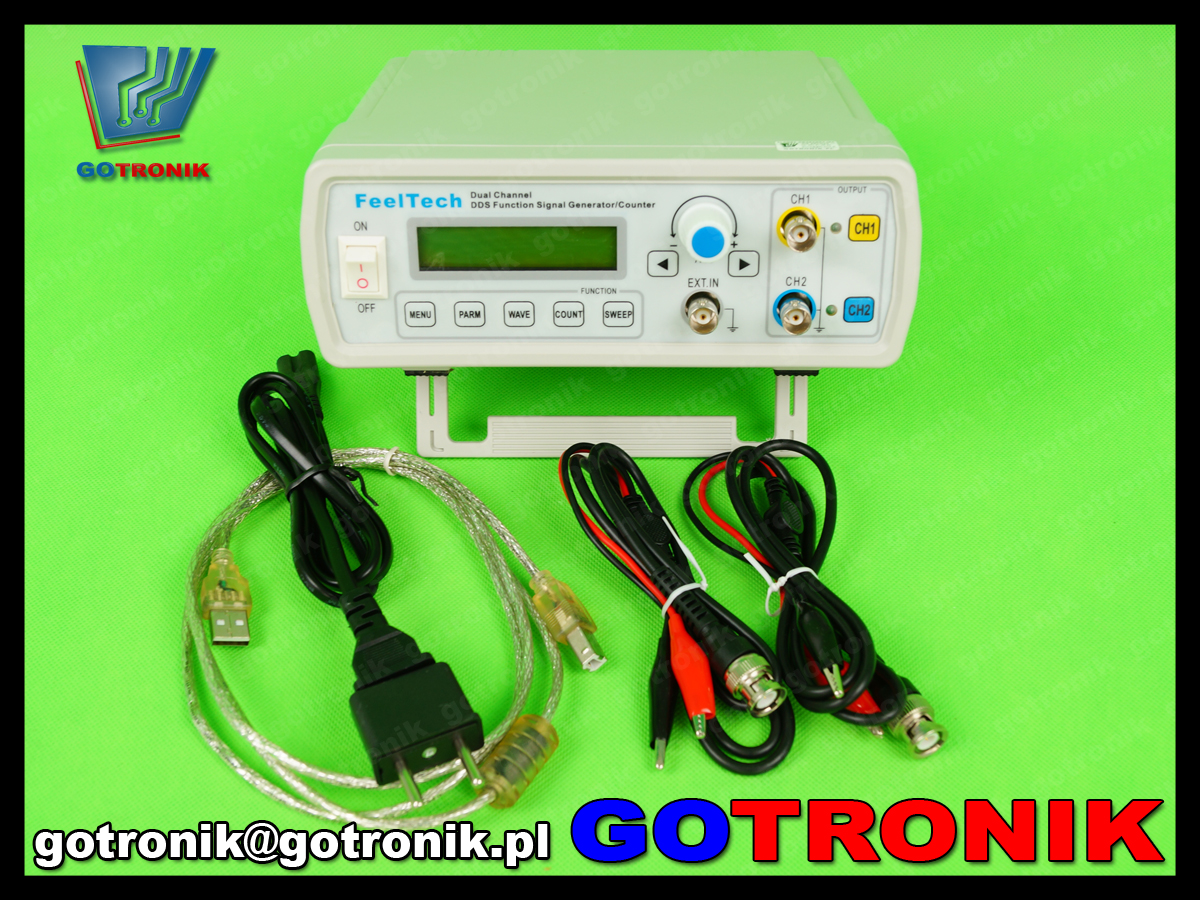

zestaw zawiera:
  • generator funkcyjny FY2206S wersja 6MHz
  • przewód BNC-krokodyl x2szt.
  • przewód zasilający x1szt.
  • przewód USB x1szt.
FY2210S Feeltech FY2200S generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy 10MHz, miernik częstotliwościFY2210S Feeltech FY2200S generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy 10MHz, miernik częstotliwościFY2210S Feeltech FY2200S generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy 10MHz, miernik częstotliwości
gwarancja:
  • towar jest nowy i objęty 24 miesięczną gwarancją
  • uwaga: elementy grzewcze (grzałki),groty, bezpieczniki nie podlegają gwarancji ani rękojmi i ich wymiana jest odpłatna.
  • gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry itp.

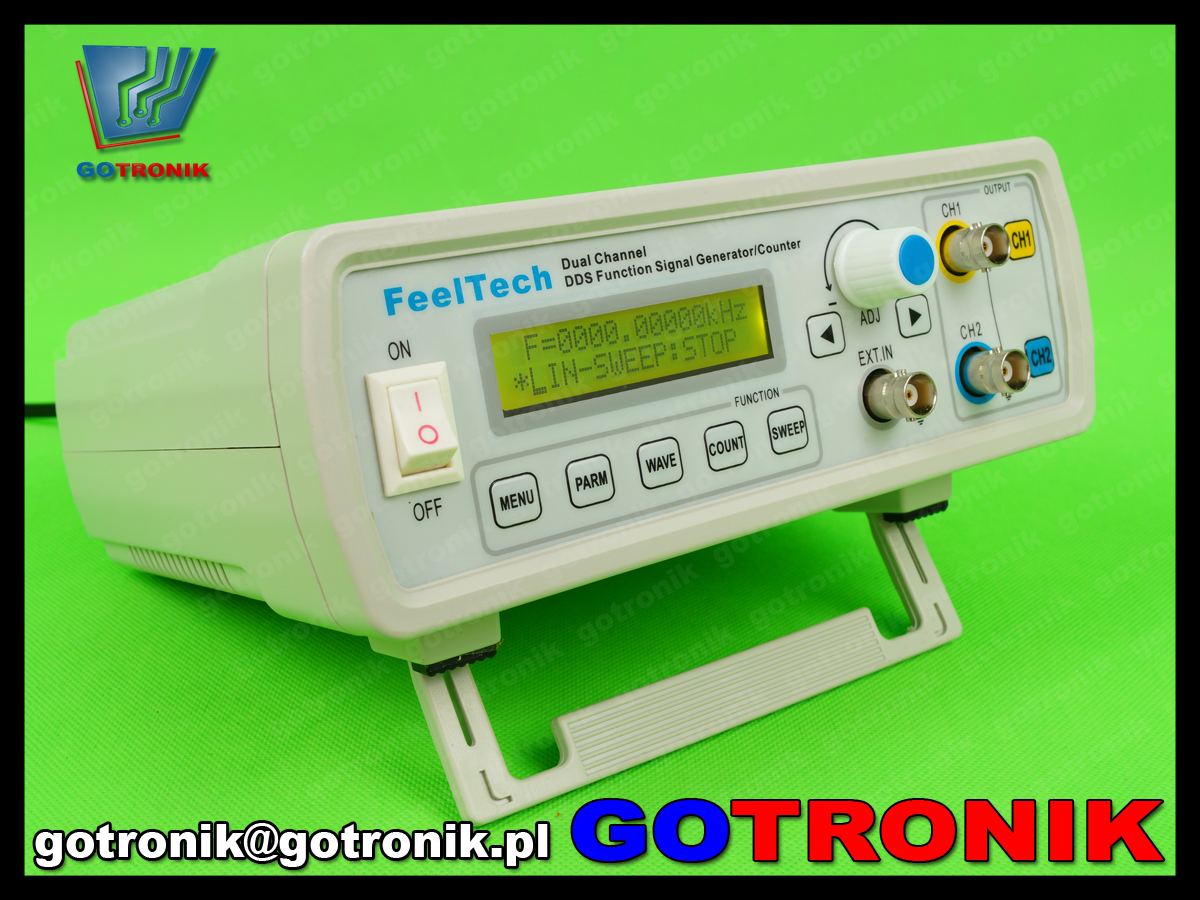

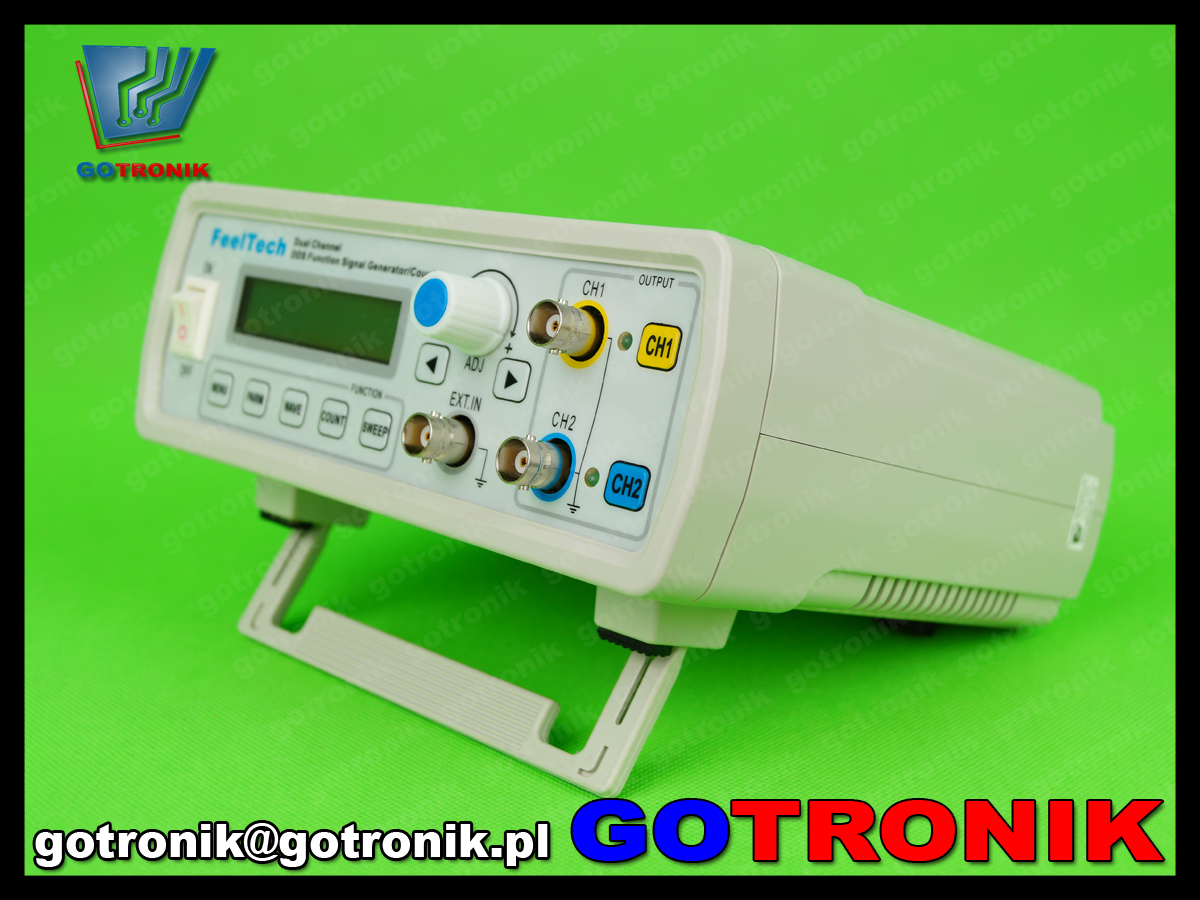

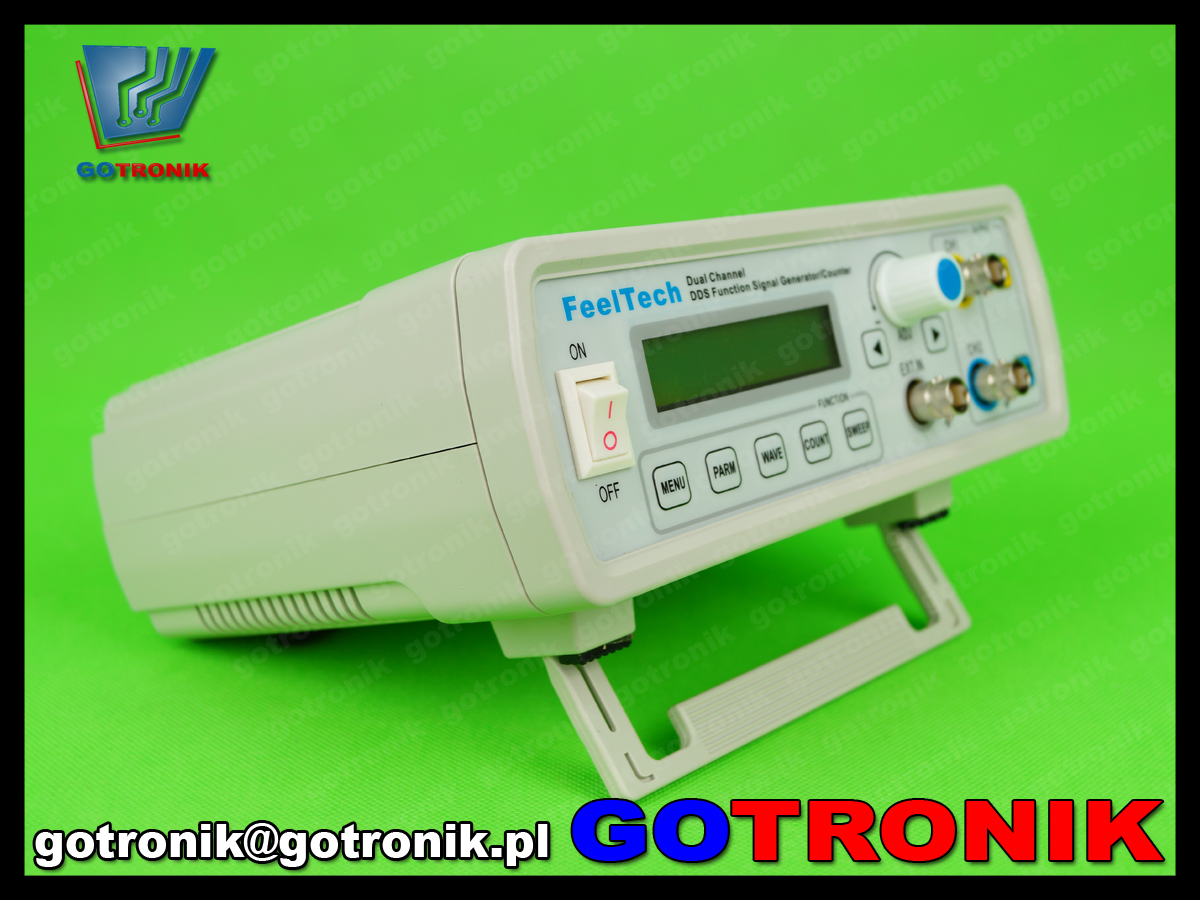

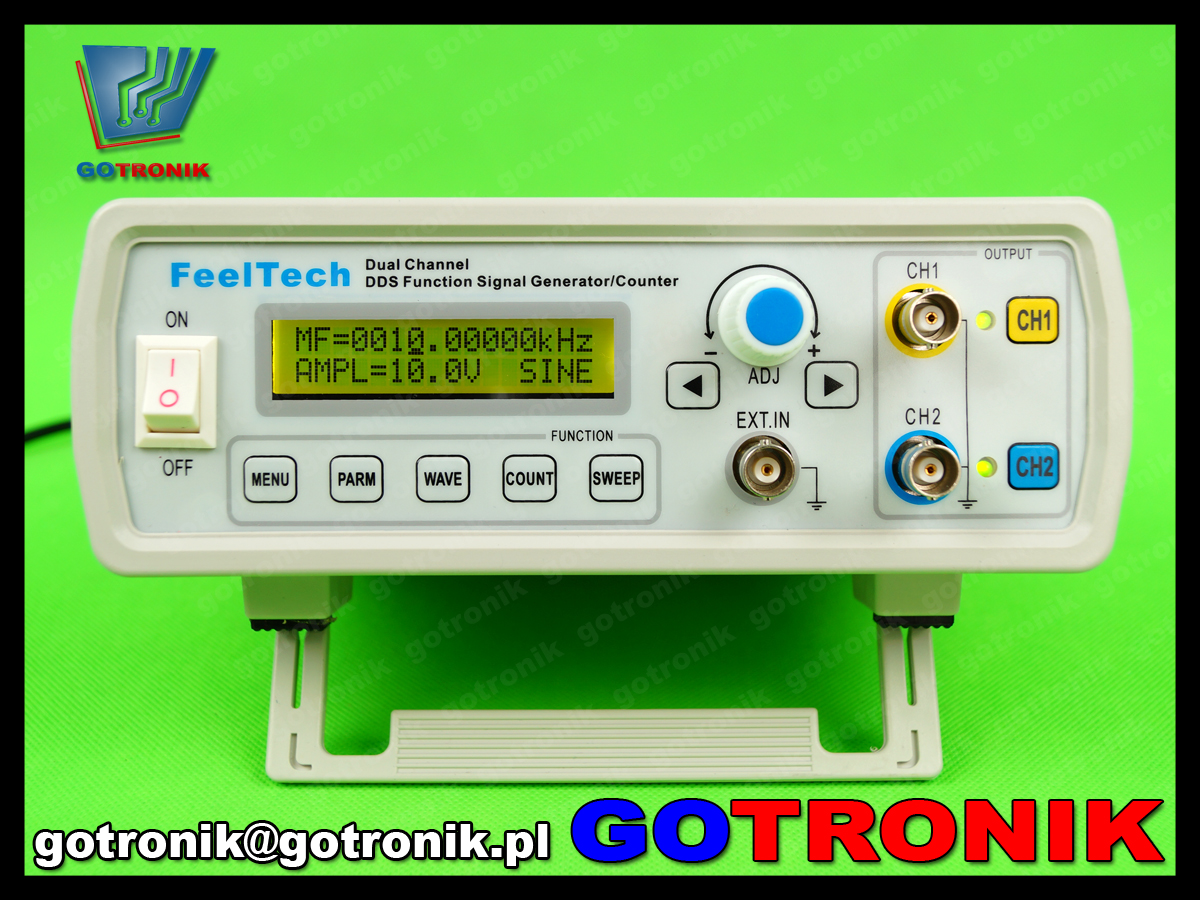

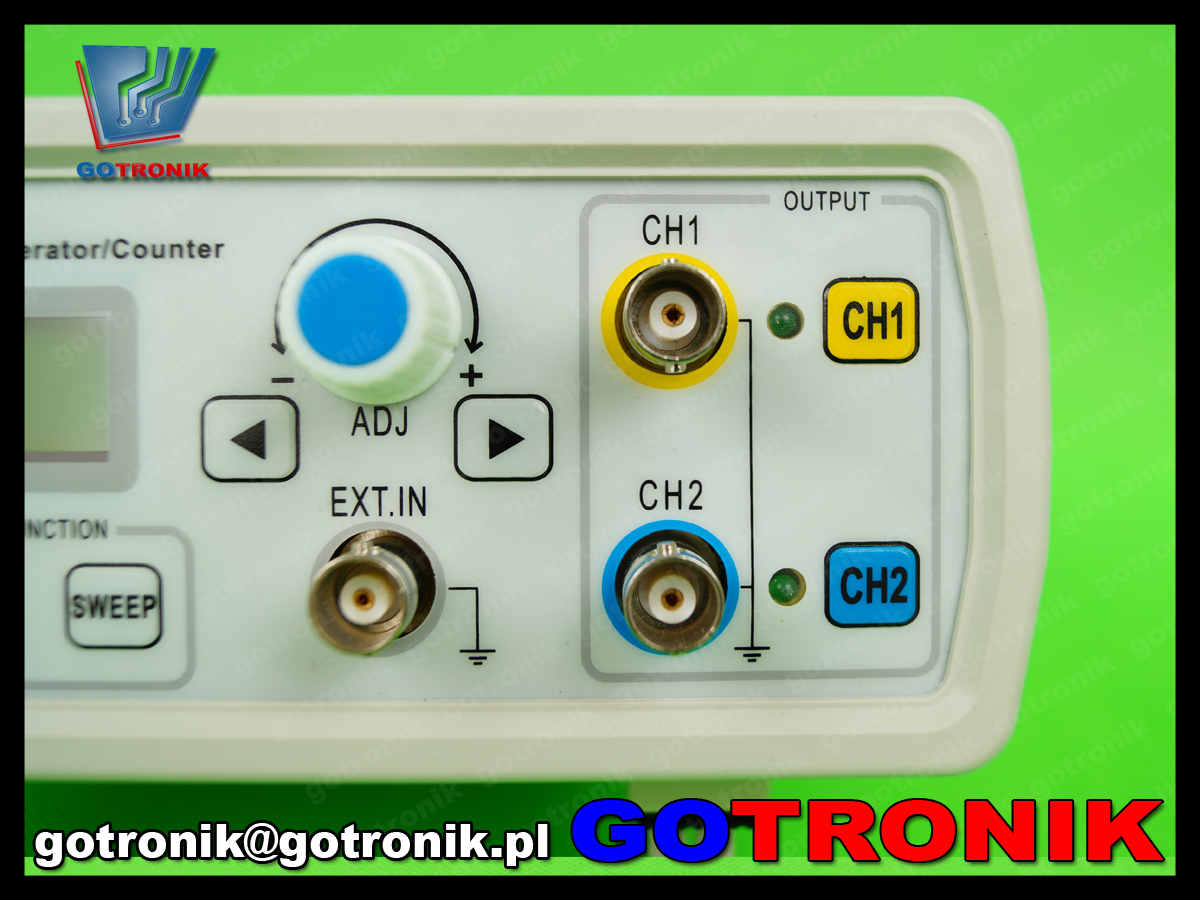

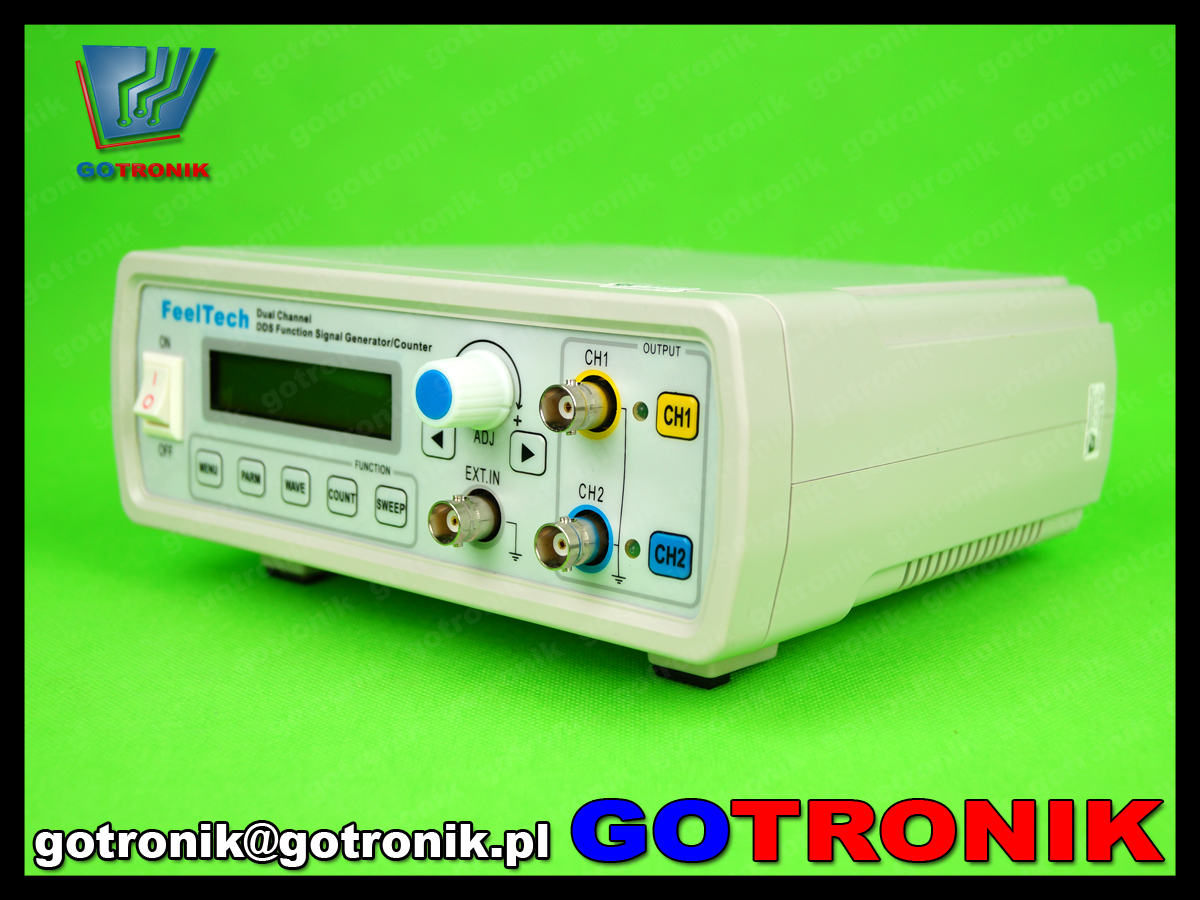

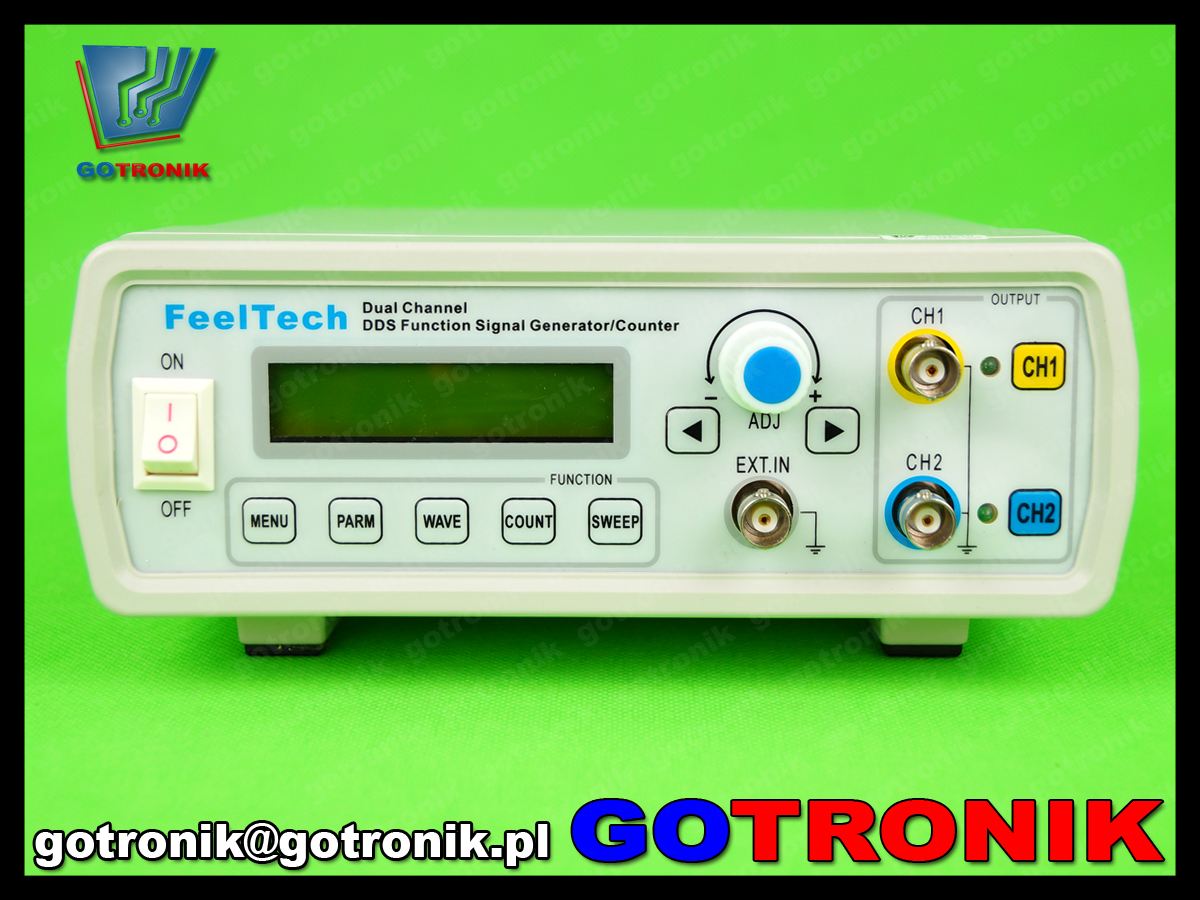

zdjęcia:
