Generator funkcyjny FY6800 - 60MHz

Czas wysyłki: 24 godziny

Koszt wysyłki: od 15,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier - 15,00 zł
Odbiór osobisty - 0,00 zł

Numer katalogowy: FY6800 - 50MHz

Stan magazynowy:

Stan produktu: Nowy

Gwarancja: Gwarancja

Cena: 660,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

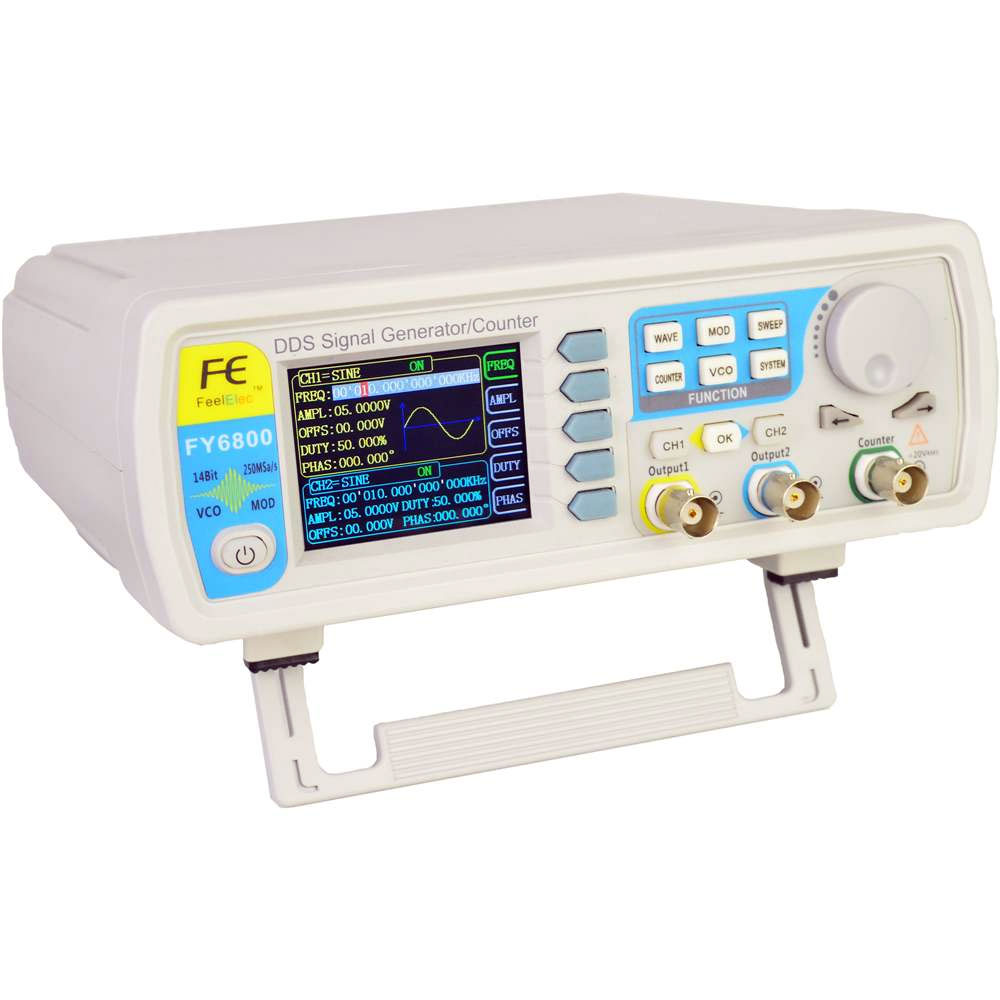

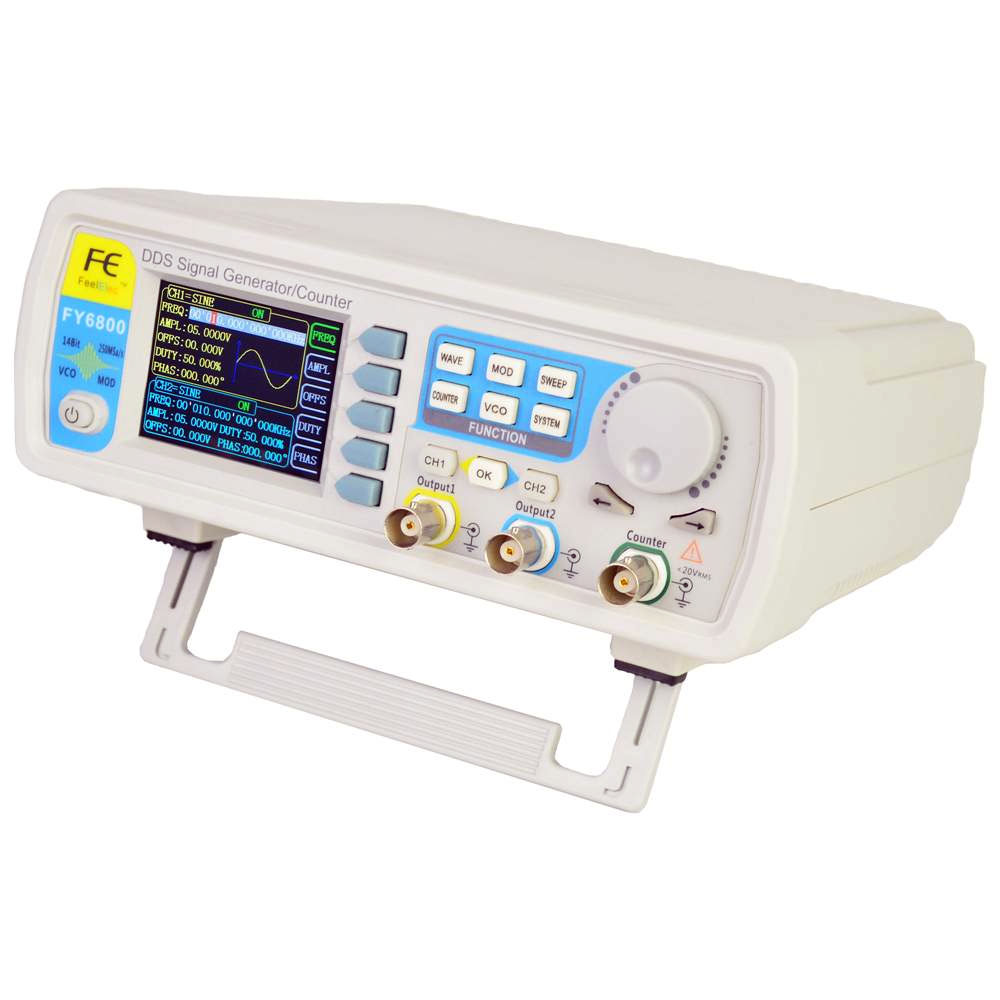

Generator funkcyjny FY6800 - 60MHz
FY6800 Feeltech generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy, miernik częstotliwości 100MHz FY-6800

FY6800 Feeltech generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy, miernik częstotliwości 100MHz FY-6800FY6800 to seria dwukanałowych generatorów funkcyjnych działających w oparciu o bezpośrednią syntezę częstotliwości DDS. Dzięki temu mamy generator funkcyjny z dwa niezależnymi kanałami wyjściowymi, dobrych parametrach wyjściowych i funkcjonalności, oraz atrakcyjnej cenie. Jak przystało na generator funkcyjny umożliwia on generację podstawowych przebiegów takich jak: sinusoidalny, prostokątny, trójkątny, piłokształtny, cyfrowy TTL i przebieg arbitralny. Dodatkowo generator umożliwia modulację częstotliwości FM lub amplitudową AM przebiegu wyjściowego. Przebieg arbitralny jest to taki przebieg który sami możemy zdefiniować - narysować. Dwa niezależne wyjścia generatora umożliwiają nam przykładowo generację na wyjściu CH1 przebiegu sinusoidy o częstotliwości 1kHz i amplitudzie 5,25V. Natomiast w tym samym czasie na wyjściu CH2 możemy generować inny przebieg: np. prostokąt o częstotliwości 1,5MHz i amplitudzie 1,3V. Generator posiada funkcję przemiatania częstotliwości (z ang. SWEEP): czyli ustawiamy fd częstotliwość dolną i fg częstotliwość górną. Funkcja VCO czy przy pomocy zewnętrznego napięcia możemy sterować częstotliwością na wyjściu. Generator FY6800 FeelTech w zdefiniowanym czasie będzie przemiatał pomiędzy ustawionymi dwoma wartościami częstotliwości fd i fg w określonym przez użytkownika czasie w sposób liniowy lub logarytmiczny. Generatory z serii FY6800 posiadają dodatkowo wbudowany licznik i miernik częstotliwości. Wbudowany interfejs komunikacyjny USB w generatorze funkcyjnym i oprogramowanie PC dla systemu WIN pozwalają na sterowanie jego pracą zwiększając tylko komfort pracy.

Oferowana nowa seria generatorów FY6800 produkcji FeelTech oparta jest na dobrzez znanej serii FY6600. Wyjściowe prametry przebiegów są praktycznie identyczne. Główna róznica to budowa mechaniczna przycisków na panelu przednim. W modelach z serii FY-6800 zastosowano gumowe przyciski funkcyjne (szybko odpowiadając na pytanie jaka jest różnica pomiędzy FY6600, FY6800).

FY6800 Feeltech generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy, miernik częstotliwości 100MHz FY-6800FY6800 Feeltech generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy, miernik częstotliwości 100MHz FY-6800FY6800 Feeltech generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy, miernik częstotliwości 100MHz FY-6800

dane techniczne:
  • generator funkcyjny FY6800 - 60MHz produkcji FeelTech
  • dwukanałowy generator funkcyjny
  • kanał CH1 i CH2 mogą generować niezależne przebiegi elektryczne
  • długość pamięci przebiegu: 8192 punktów = 8k
  • próbkowanie: 250MSa/s
  • rozdzielczość pionowa: 14bit
  • możliwość zdefiniowania przesunięcia fazowego pomiędzy CH1 i CH2
  • CH1 - wyjście analogowe kanału 1
  • CH2 - wyjście analogowe kanału 2
  • TTL / CMOS - wyjście cyfrowe
  • TTL A- wyjście cyfrowe TTL
  • EXT IN - wejście licznika i miernika częstotliwości
  • generacja przebiegów w oparciu o cyfrową syntezę częstotliwości DDS
  • ADJ - cyfrowy impulsator do regulacji parametrów, funkcji
  • generator wyposażony w kolorowy wyświetlacz LCD TFT
  • przekątna ekranu 2,4cala
  • zakres generacji przebiegu sinusoidalnego: 0 do 60MHz
  • regulacja częstotliwości z rozdzielczością (skokiem): 0,01Hz = 10mHz
  • generowane przebiegi: przebiegi: sinusoida, przebieg prostokątny, trójkątny przebieg, impulsy Lorentza, szum biały Gaussa,
  • modulowane - modulacja sygnału FM i AM
  • zakres regulacji amplitudy wyjściowej: od 1mVpp do 20Vpp
    Vpp = peak-peak wartość między-szczytowa
  • rozdzielczość regulacji amplitudy: 1mV
  • VCO - Voltage Control Output - napięciowe sterowanie wyjścia:
    VCF - napięciowe sterowanie częstotliwością Voltage Controlling Frequency
    VCA - napięciowe sterowanie amplitudą = voltage controlling amplitude
    napięciowe sterowanie offsetem = voltage controlling offset
    napięciowe sterownie współczynnikiem wypełnienia = voltage controlling duty cycle
  • regulacja współczynnika wypełnienia: 0,1% do 99,9%
  • trójkąt - regulacja nachylenia zboczy: przebieg piłokształtny
  • funkcja przemiatania SWEEP
    ---> przemiatanie częstotliwością
    ---> przemiatanie amplitudą
    ---> przemiatanie offsetu
    ---> przemiatanie współczynnika wypełnienia
  • wbudowany licznik częstotliwości i częstościomierz do 100MHz
  • obudowa z możliwością pracy w pozycji poziomej lub pod kątem
FY6800 Feeltech generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy, miernik częstotliwości 100MHz FY-6800FY6800 Feeltech generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy, miernik częstotliwości 100MHz FY-6800FY6800 Feeltech generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy, miernik częstotliwości 100MHz FY-6800

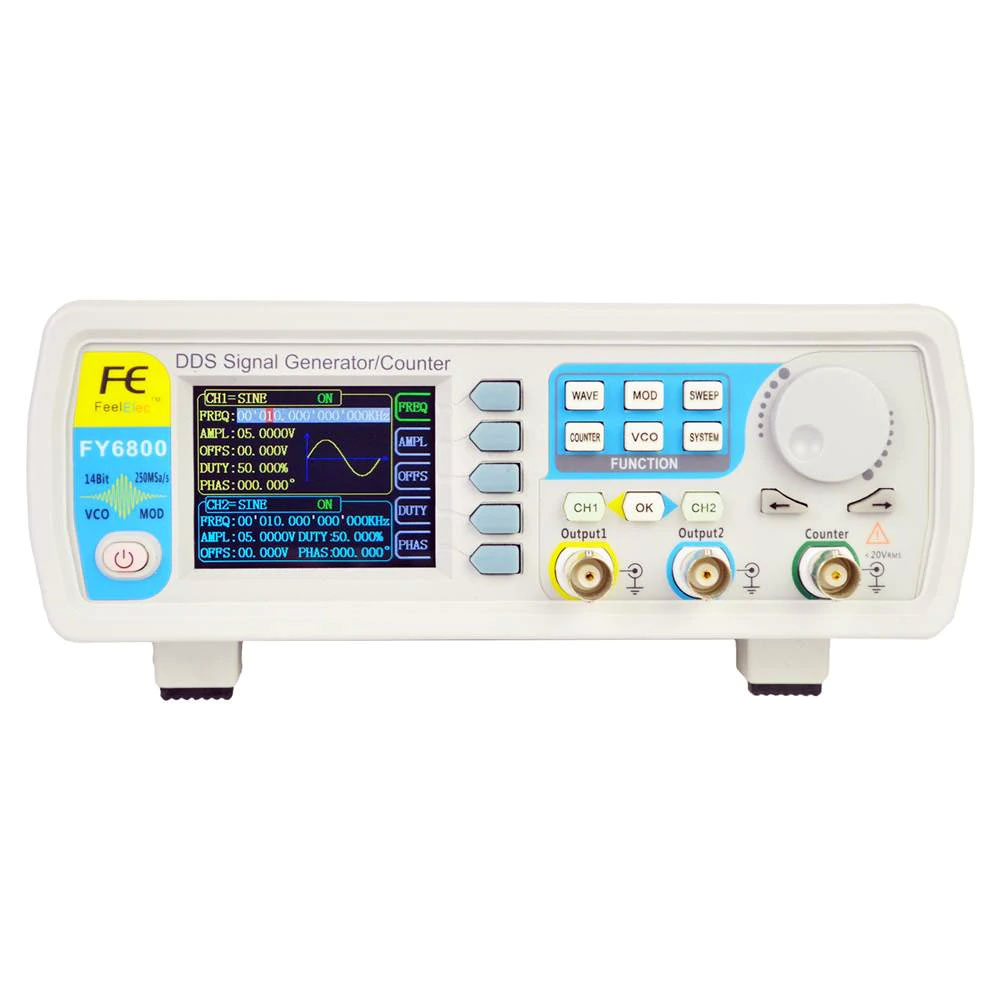

Dzięki kolorowemu wyświetlaczowi wszystkie zadane parametry wyjściowe są widoczne na ekranie generatora. Obsługa i sterowanie funkcjami generatorów z serii FY6800 jest bardzo proste i intuicyjne.
FY6800 Feeltech generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy, miernik częstotliwości 100MHz FY-6800


widok okna programu PC sterującego pracą generatora FY6800:
Oprogramowanie sterującą pracą generatorów funkcyjnych z serii FY6800 FeelTech działa w systemach Windows umożliwia praktycznie pełną kontrolę nad urządzeniem. Oprogramowanie jest bardzo łatwe w obsłudze. Komunikacja pomiędzy komputerem , a generatorem odbywa się za pośrednictwem portu USB.

generowane przebiegi: sinusoida, przebieg prostokątny, trójkątny przebieg, impulsy Lorentza, szum biały Gaussa,  modulowane - modulacja FM i AM
oprogramowanie PC Felltech FY3200S

oprogramowanie PC Felltech FY3200S




dodatkowe materiały - manual angielski, oprogramowanie PC:
karta katalogowageneratory FY6800 FeelTech
rar logooprogramowanie - soft FY6800 PC Software

dane techniczne generatora FY6800 Felltech FY6800

zestaw zawiera:
  • generator funkcyjny FY6800 - 60MHz
  • przewód BNC-krokodyl x2szt.
  • przewód BNC - BNC x1szt.
  • przewód zasilający x1szt.
  • przewód USB x1szt.

gwarancja:
  • towar jest nowy i objęty 24 miesięczną gwarancją
  • uwaga: elementy grzewcze (grzałki),groty, bezpieczniki nie podlegają gwarancji ani rękojmi i ich wymiana jest odpłatna.
  • gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry itp.
