Generator funkcyjny FY6900 - 50MHz
FY6900 Feeltech generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy, miernik częstotliwości 100MHz FY-6900
FY6900 to seria dwukanałowych generatorów funkcyjnych działających w oparciu o bezpośrednią syntezę częstotliwości DDS. Dzięki temu mamy generator funkcyjny z dwa niezależnymi kanałami wyjściowymi, dobrych parametrach wyjściowych i funkcjonalności, oraz atrakcyjnej cenie. Jak przystało na generator funkcyjny umożliwia on generację podstawowych przebiegów takich jak: sinusoidalny, prostokątny, trójkątny, piłokształtny, cyfrowy TTL i przebieg arbitralny. Dodatkowo generator umożliwia modulację częstotliwości FM lub amplitudową AM przebiegu wyjściowego. Przebieg arbitralny jest to taki przebieg który sami możemy zdefiniować - narysować. Dwa niezależne wyjścia generatora umożliwiają nam przykładowo generację na wyjściu CH1 przebiegu sinusoidy o częstotliwości 1kHz i amplitudzie 5,25V. Natomiast w tym samym czasie na wyjściu CH2 możemy generować inny przebieg: np. prostokąt o częstotliwości 1,5MHz i amplitudzie 1,3V. Generator posiada funkcję przemiatania częstotliwości (z ang. SWEEP): czyli ustawiamy fd częstotliwość dolną i fg częstotliwość górną. Funkcja VCO czy przy pomocy zewnętrznego napięcia możemy sterować częstotliwością na wyjściu. Generator FY6900 FeelTech w zdefiniowanym czasie będzie przemiatał pomiędzy ustawionymi dwoma wartościami częstotliwości fd i fg w określonym przez użytkownika czasie w sposób liniowy lub logarytmiczny. Generatory z serii FY6900 posiadają dodatkowo wbudowany licznik i miernik częstotliwości. Wbudowany interfejs komunikacyjny USB w generatorze funkcyjnym i oprogramowanie PC dla systemu WIN pozwalają na sterowanie jego pracą zwiększając tylko komfort pracy.

Oferowana nowa seria generatorów FY6900 produkcji FeelTech oparta jest na dobrze znanej serii FY6600. Wyjściowe parametry przebiegów są praktycznie identyczne. Główna różnica to budowa mechaniczna przycisków na panelu przednim. W modelach z serii FY-6900 zastosowano gumowe przyciski funkcyjne (szybko odpowiadając na pytanie jaka jest różnica pomiędzy FY6600, FY6800).

FY6900 Feeltech generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy, miernik częstotliwości 100MHz FY-6900FY6900 Feeltech generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy, miernik częstotliwości 100MHz FY-6900FY6900 Feeltech generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy, miernik częstotliwości 100MHz FY-6900
dane techniczne:
  • generator funkcyjny FY6900 - 50MHz produkcji FeelTech
  • dwukanałowy generator funkcyjny
  • kanał CH1 i CH2 mogą generować niezależne przebiegi elektryczne
  • długość pamięci przebiegu: 8192 punktów = 8k
  • próbkowanie: 250MSa/s
  • rozdzielczość pionowa: 14bit
  • możliwość zdefiniowania przesunięcia fazowego pomiędzy CH1 i CH2
  • CH1 - wyjście analogowe kanału 1
  • CH2 - wyjście analogowe kanału 2
  • TTL / CMOS - wyjście cyfrowe
  • TTL A- wyjście cyfrowe TTL
  • EXT IN - wejście licznika i miernika częstotliwości
  • generacja przebiegów w oparciu o cyfrową syntezę częstotliwości DDS
  • ADJ - cyfrowy impulsator do regulacji parametrów, funkcji
  • generator wyposażony w kolorowy wyświetlacz LCD TFT
  • przekątna ekranu 2,4cala
  • zakres generacji przebiegu sinusoidalnego: 0 do 50MHz
  • regulacja częstotliwości z rozdzielczością (skokiem): 0,01Hz = 10mHz
  • generowane przebiegi: przebiegi: sinusoida, przebieg prostokątny, trójkątny przebieg, impulsy Lorentza, szum biały Gaussa,
  • modulowane - modulacja sygnału FM i AM
  • zakres regulacji amplitudy wyjściowej: od 1mVpp do 24Vpp
    Vpp = peak-peak wartość między-szczytowa
  • rozdzielczość regulacji amplitudy: 1mV
  • VCO - Voltage Control Output - napięciowe sterowanie wyjścia:
    VCF - napięciowe sterowanie częstotliwością Voltage Controlling Frequency
    VCA - napięciowe sterowanie amplitudą = voltage controlling amplitude
    napięciowe sterowanie offsetem = voltage controlling offset
    napięciowe sterownie współczynnikiem wypełnienia = voltage controlling duty cycle
  • regulacja współczynnika wypełnienia: 0,1% do 99,9%
  • trójkąt - regulacja nachylenia zboczy: przebieg piłokształtny
  • funkcja przemiatania SWEEP
    ---> przemiatanie częstotliwością
    ---> przemiatanie amplitudą
    ---> przemiatanie offsetu
    ---> przemiatanie współczynnika wypełnienia
  • wbudowany licznik częstotliwości i częstościomierz do 100MHz
  • obudowa z możliwością pracy w pozycji poziomej lub pod kątem
FY6900 Feeltech generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy, miernik częstotliwości 100MHz FY-6900FY6900 Feeltech generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy, miernik częstotliwości 100MHz FY-6900FY6900 Feeltech generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy, miernik częstotliwości 100MHz FY-6900

Dzięki kolorowemu wyświetlaczowi wszystkie zadane parametry wyjściowe są widoczne na ekranie generatora. Obsługa i sterowanie funkcjami generatorów z serii FY6900 jest bardzo proste i intuicyjne.
FY6900 Feeltech generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy, miernik częstotliwości 100MHz FY-6900
widok okna programu PC sterującego pracą generatora FY6900:
Oprogramowanie sterującą pracą generatorów funkcyjnych z serii FY6900 FeelTech działa w systemach Windows umożliwia praktycznie pełną kontrolę nad urządzeniem. Oprogramowanie jest bardzo łatwe w obsłudze. Komunikacja pomiędzy komputerem , a generatorem odbywa się za pośrednictwem portu USB.

generowane przebiegi: sinusoida, przebieg prostokątny, trójkątny przebieg, impulsy Lorentza, szum biały Gaussa,  modulowane - modulacja FM i AM
oprogramowanie PC Felltech FY3200S

oprogramowanie PC Felltech FY3200S




dodatkowe materiały - manual angielski, oprogramowanie PC:
karta katalogowagenerator FY6900 FeelTech ---> manual
karta katalogowagenerator FY6900 FeelTech --> INSTRUKCJA PL
rar logooprogramowanie - soft FY6900 PC Software

dane techniczne generatora FY6800 Felltech FY6800

FY6900 Feeltech generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy, miernik częstotliwości 100MHz FY-6900zestaw zawiera:
  • generator funkcyjny FY6900 - 50MHz
  • przewód BNC-krokodyl x1szt.
  • przewód BNC - BNC x1szt.
  • przewód zasilający x1szt.
  • przewód USB x1szt.


gwarancja:
  • towar jest nowy i objęty 24 miesięczną gwarancją
  • uwaga: elementy grzewcze (grzałki),groty, bezpieczniki nie podlegają gwarancji ani rękojmi i ich wymiana jest odpłatna.
  • gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry itp.


zdjęcia:

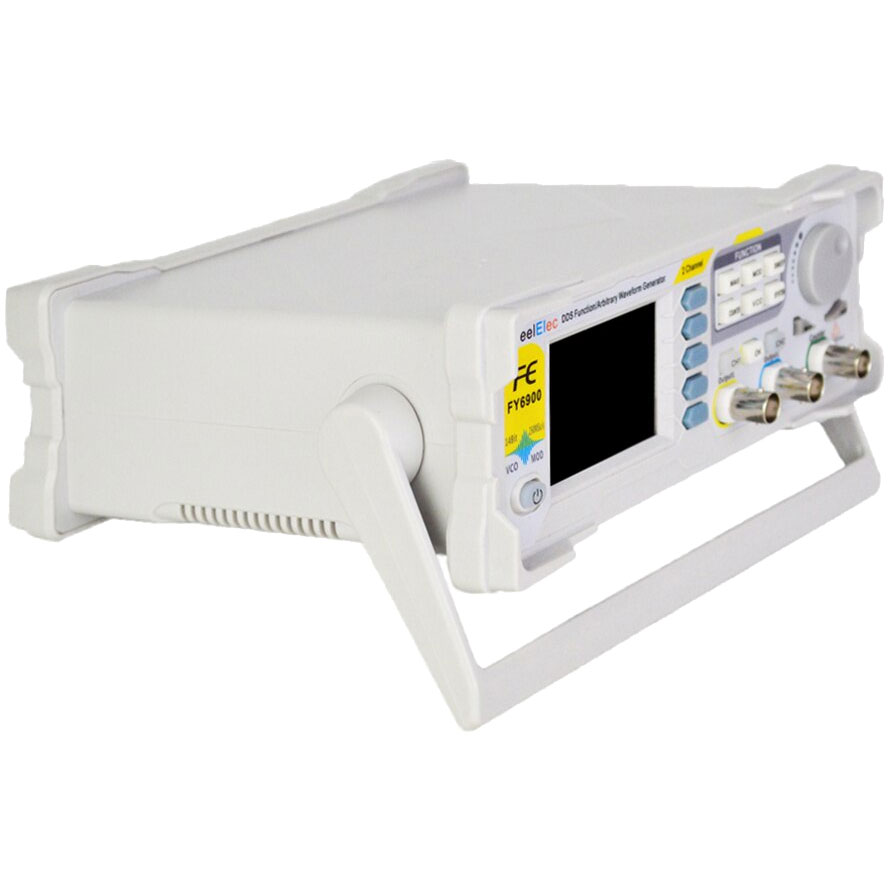

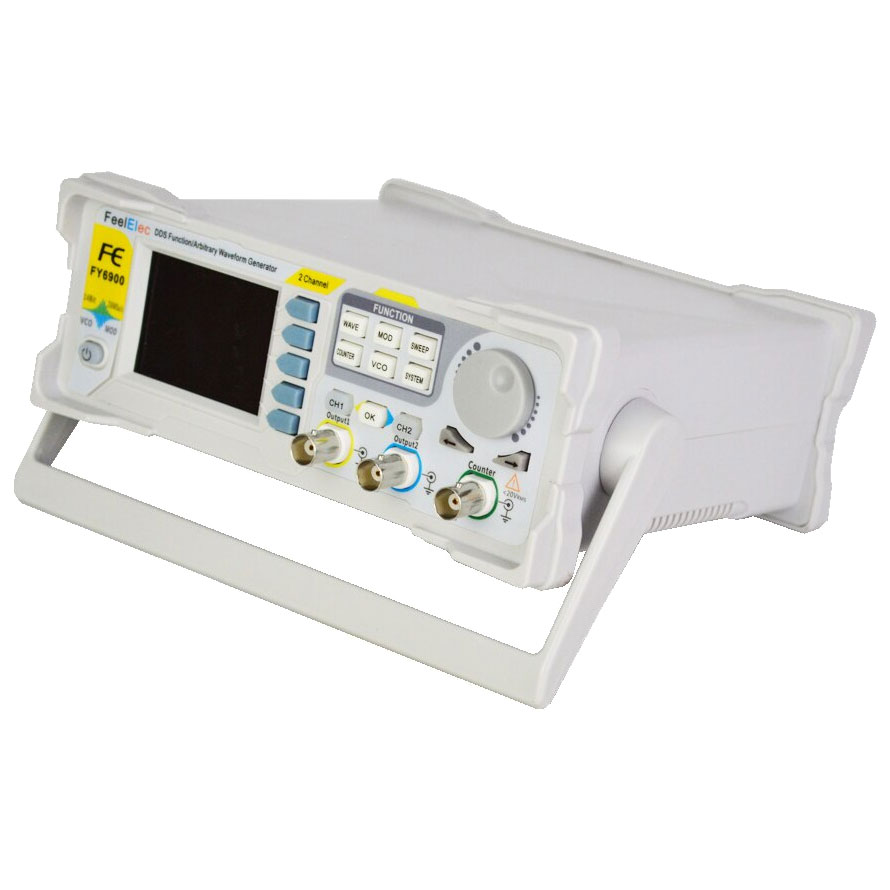

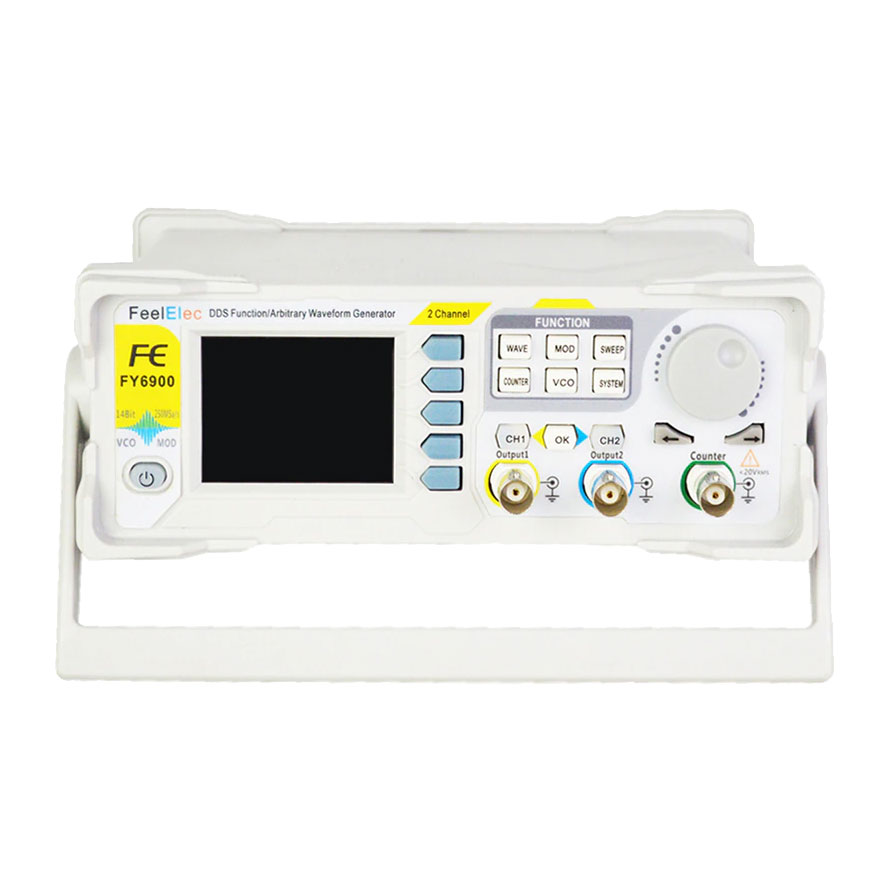

FY6900 Feeltech generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy, miernik częstotliwości 100MHz FY-6900
dane techniczne generatory funkcyjne FY6900
Model FY6900-15M FY6900-30M FY6900-50M FY6900-60M
sinusoida 0~20MHz 0~30MHz 0~50MHz 0~60MHz
prostokąt 0~15MHz 0~25MHz 0~25MHz 0~25MHz
trójkąt, piła 0~10MHz 0~10MHz 0~10MHz 0~10MHz
impuls 0~10MHz 0~10MHz 0~10MHz 0~10MHz
TTL/CMOS 0~10MHz 0~10MHz 0~10MHz 0~10MHz
arbitralny 0~10MHz 0~10MHz 0~10MHz 0~10MHz
minimalna szerokość impulsu 20ns
minimalna rozdzielczość 1μHz
dokładność ±20ppm
stabilność ±1ppm/ 3hours
charakterystyki przebiegów
przebiegi sinusoida, prostokątna (Duty Cycle adjustable), Pulse (Pulse width and cycle time can be set accurately), trójkątny/narastający, Sawtooth Wave, CMOS, Four channels TTL, DC, Half wave, Full wave, Positive Step, Inverse Step, Positive Exponent, Inverse Exponent, Lorenz Pulse, Multitone, Noise, ECG, Trapezoidal Pulse, Sinc Pulse, Narrow Pulse, Gauss White Noise, AM, FM, and other 64 sets customer-defined waveform.
wbudowana pamięć Can store 64 user-defined przebieg arbitralnys, (8K 14bits) * 64
długość przebiegu 8192 points * 14bits
próbkowanie 250MSa/s
rozdzielczość pionowa 14 bits
sinusoida Tłumienie harmoniczne ≥50dBc(<1MHz); ≥45dBc(1MHz~20MHz);
  Całkowite zniekształcenia harmoniczne
THD
<0.5% (20Hz~20kHz,0dBm)
prostokąt Czas narastania / opadania ≤7ns (VPP<5V)
  Overshoot ≤5%
  współczynnik wypełnienia 0.01%~99.99% (rozdzielość regulacji 0.01%)
piła liniowość >99% (0.01Hz~10kHz)
charakterystyki wyjściowe
amplituda Frequency≤5MHz:   1mVpp~24Vpp;
5MHz 10MHz Frequency>20MHz:   1mVpp~5Vpp;
rozdzielczość 1mV
stabilność amplitudy ±0.5%/ 5 Hours
płaskość amplitudy ±2.5%(10MHz);
charakterystyka wyjścia
impedancja 50Ω±10%(typowa)
zabezpieczenie wszystkie kanały mogą pracować dłużej niż 60 sekund, gdy obciążenie jest zwarte.
DC Offset
zakres regulacji offsetu częstotliwość≤20MHz: ±10V; częstotliwość>20MHz: ±2.5V;
rozdzielczość regulacji 1mV
funkcje fazowe
zakres fazy 0~359.99
rozdzielczość regulacji 0.01
cyfrowe wyjście TTL
poziom TTL >3Vpp
obciążalność >8 TTL LOAD
czasy narostu I opadania ≤10ns
cyfrowe wyjście CMOS
stan niski <0.3V
stan wysoki 1V~10V
czasy narostu I opadania ≤18ns
pomiar zewnętrzynych sygnałów elektrycznych
funkcja częstotliwość, okres, dodatnia / ujemna szerokość impulsu, współczynnik wypełnienia
wejście – zakres napięcia 1Vpp~20Vpp
miernik częstotliwości rozdzielczość 0.01Hz (Gate Time = 100S)
  zakres 0.01Hz~100MHz
  czułość Gate Time 3 grades (1S, 10S, 100S) regulowane
licznik zakres 0-4294967295
  sprzężenie DC, AC
  tryb pracy ręczny
okres zakres pomiaru 5ns ~ 20s pomiar sprzężenia DC
Pulse Width zakres pomiaru 0ns ~ 20s
  rozdzielczość 5ns
Duty Cycle zakres (wyświetlany) 0% ~ 100%
funkcja przemiatania – Sweep
przebieg fali nośnej sinusoida, kwadrat, trójkąt, arbitralny (z wyjątkiem prądu stałego)
rodzaj przemiatania liniowa lub logarytmiczna
kierunek przemiatania w górę, w dół, dookoła,
parametr przemiatania częstotliwość, amplituda, offset (przesunięcie), współczynnik wypełnienia
czas przemiatania 0.01S~999.99S/krok
ustawienia zakresu dowolnie ustawiana pozycja startowa I końcowa
zakres przemiatania regulowane
VCO (Voltage Control Output – napięciowa kontrola wyjścia)
zakres sygnału modulacji do wejścia 0~5V
zakres częstotliwości sygnału VCO 0-1000Hz
kontrola obiektów VCO napięciowa kontrola częstotliwości (VCF), napięciowa kontrola amplitudy (VCA), napięciowa kontrola współczynnika offsetu, napięciowa kontrola współczynnika wypełnienia
VCO funkcje dodatkowe Można modulować amplitudę (AM) lub częstotliwość (FM) zewnętrznym sygnałem analogowym
Modulacje
typ modulacji AM, FM, PM, ASK, FSK, PSK
przebieg fali nośnej sinusoida, prostokątna, trójkątny, narastający, przebieg arbitralny (oprócz DC)
AM – modulacja amplitudy
źródło wewnętrzna (CH2) / zewnętrzna (wejście VCO IN)
modulowane przebiegi sinusoida, prostokątna, trójkątny, narastający, przebieg arbitralny
głębokość modulacji 0% to 100%
częstotliwość modulująca wewnętrzna : 1μHz~1MHz; zewnętrzna: 1μHz~2KHz;
FM – modulacja częstotliwości
źródło wewnętrzne (CH2) / zewnętrzne (wejście VCO IN)
modulowane przebiegi sinusoida, prostokątna, trójkątny, narastający, przebieg arbitralny
częstotliwość modulacji wewnętrzna : 1μHz~1MHz; zewnętrzna: 1μHz~2KHz;
PM – modulacja fazy
źródło wewnętrzne (CH2) / zewnętrzne (wejście VCO IN)
modulowane przebiegi sinusoida, prostokątna, trójkątny, narastający, przebieg arbitralny
odchylenie fazowe (dewiacja) 0° to 360°
częstotliwość modulacji wewnętrzna : 1μHz~1MHz; zewnętrzna: 1μHz~2KHz;
ASK – modulacja kluczowania amplitudy
źródło wewnętrzne (CH2), zewnętrzne (wejście ASK IN), ręcznie
modulowany przebieg przebieg prostokątny z 50% współczynnikiem wypełnienia
częstotliwość kluczowania 1μHz~10MHz
FSK – modulacja kluczowania częstotliwości
źródło wewnętrzne (CH2), zewnętrzne (wejście FSK IN), ręcznie
modulowany przebieg przebieg prostokątny z 50% współczynnikiem wypełnienia
częstotliwość kluczowania 1μHz~10MHz
PSK – modulacja kluczowania fazy
źródło wewnętrzne (CH2), zewnętrzne (wejście PSK IN), ręcznie
modulowany przebieg przebieg prostokątny z 50% współczynnikiem wypełnienia
częstotliwość kluczowania 1μHz~10MHz
Funkcja Burst – generacja paczki przebiegów okresowych
przebieg fali nośnej Sine, prostokątna, narastający, Arbitrary (z wyjątkiem DC)
liczba impulsów 1~1048575
źródło wyzwalania ręczne, wewnętrzne, zewnętrzne (AC / DC)
Ogólne dane techniczne
wyświetlacz typ przekątna 2.4 cala, kolorowy TFT
interfejsy typ interfejs USB do portu szeregowego
  protokół tryb wiersza poleceń, zapewniający protokoły komunikacyjne.
  szybkość komunikacji 115200bps (standard przemysłowy)
zasilanie zakres napięcia AC100V~240V
buzzer można włączyć / wyłączyć
obsługa przyciski oraz impulsator obrotowy
warunki środowiskowe temperatura: 0~40°C, wilgotność:<80%
wymiary 200mm x 190mm x 77mm (L * W * H)
waga 850g

Nikt jeszcze nie napisał recenzji do tego produktu. Bądź pierwszy i napisz recenzję.

Tylko zarejestrowani klienci mogą pisać recenzje do produktów. Jeżeli posiadasz konto w naszym sklepie zaloguj się na nie, jeżeli nie załóż bezpłatne konto i napisz recenzję.

Klienci zakupili także
Kabel BNC - BNC 1,5m 75Ω

Kabel BNC - BNC 1,5m 75Ω

11,80 zł brutto9,59 zł netto
szt. Do koszyka
Adapter gniazdo RCA - wtyk BNC niklowany EK4004

Adapter gniazdo RCA - wtyk BNC niklowany

2,00 zł brutto1,63 zł netto
szt. Do koszyka
Amperomierz panelowy cyfrowy LED 0-9,99A CZERWONY obudowa
szt. Do koszyka
przenośny detektor promieniowania elektromagnetycznego miernik pola elektrycznego pola magnetycznego tester EM EMF

ET825 miernik promieniowania elektromagnetycznego

240,00 zł brutto195,12 zł netto
szt. Do koszyka
Moduł woltomierza 4,5-35V DC

Moduł woltomierza 4,5-35V DC

12,98 zł brutto10,55 zł netto
szt. Do koszyka
Pozostałe produkty z kategorii
JDS2900 15MHz dwukanałowy generator sygnałowy

JDS2900 15MHz dwukanałowy generator sygnałowy

496,86 zł brutto403,95 zł netto
szt. Do koszyka
FY6900 Feeltech generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy, miernik częstotliwości 100MHz FY-6

Generator funkcyjny FY6900 20MHz

560,00 zł brutto455,28 zł netto
szt. Do koszyka
FY6900 Feeltech generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy, miernik częstotliwości 100MHz FY-6

Generator funkcyjny FY6900 30MHz

610,00 zł brutto495,93 zł netto
FY6900 Feeltech generator funkcyjny arbitralny stołowy laboratoryjny DDS dwukanałowy, miernik częstotliwości 100MHz FY-6

Generator funkcyjny FY6900 60MHz

765,00 zł brutto621,95 zł netto
szt. Do koszyka
Sklep internetowy shopGold
Korzystanie z tej witryny oznacza wyrażenie zgody na wykorzystanie plików cookies. Więcej informacji możesz znaleźć w naszej Polityce Cookies.
Nie pokazuj więcej tego komunikatu
USTAWIENIA PLIKÓW COOKIES
Są zawsze włączone, ponieważ umożliwiają podstawowe działanie strony. Są to między innymi pliki cookie pozwalające pamiętać użytkownika w ciągu jednej sesji lub, zależnie od wybranych opcji, z sesji na sesję. Ich zadaniem jest umożliwienie działania koszyka i procesu realizacji zamówienia, a także pomoc w rozwiązywaniu problemów z zabezpieczeniami i w przestrzeganiu przepisów.
Pliki cookie funkcjonalne pomagają nam poprawiać efektywność prowadzonych działań marketingowych oraz dostosowywać je do Twoich potrzeb i preferencji np. poprzez zapamiętanie wszelkich wyborów dokonywanych na stronach.
Pliki analityczne cookie pomagają właścicielowi sklepu zrozumieć, w jaki sposób odwiedzający wchodzi w interakcję ze sklepem, poprzez anonimowe zbieranie i raportowanie informacji. Ten rodzaj cookies pozwala nam mierzyć ilość wizyt i zbierać informacje o źródłach ruchu, dzięki czemu możemy poprawić działanie naszej strony.
Pliki cookie reklamowe służą do promowania niektórych usług, artykułów lub wydarzeń. W tym celu możemy wykorzystywać reklamy, które wyświetlają się w innych serwisach internetowych. Celem jest aby wiadomości reklamowe były bardziej trafne oraz dostosowane do Twoich preferencji. Cookies zapobiegają też ponownemu pojawianiu się tych samych reklam. Reklamy te służą wyłącznie do informowania o prowadzonych działaniach naszego sklepu internetowego.
ZATWIERDZAM
Korzystanie z tej witryny oznacza wyrażenie zgody na wykorzystanie plików cookies. Więcej informacji możesz znaleźć w naszej Polityce Cookies.
USTAWIENIA
ZGADZAM SIĘ
