Generator funkcyjny JDS6600-30MHz dwukanałowy

Generator funkcyjny JDS6600 30MHz dwukanałowy

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: JDS6600-30MHz

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 600,60 zł

Cena netto: 488,29 zł

Chwilowo niedostępny

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Recenzje produktu (0)

Generator funkcyjny JDS6600-30MHz
generator funkcyjny JDS6600 DDS

JDS6600-30MHz to generator funkcyjny DDS z dwoma niezależnymi kanałami wyjściowymi CH1 i CH2. Pozwala na generację przebiegów elektrycznych: sinusoida, prostokąt, trójkąt i innych zaawansowanych przebiegów eksponencjalnych, hiperbolicznych, szumowych, arbitralnych. Maksymalna amplituda wyjściowa do 20Vpp, rozdzielczość pionowa 12bitów, długość przebiegu 2048 punktów i próbkowanie 200MSa/s. JDS6600 posiada dodatkowo wyjście cyfrowe CMOS/TTL, oraz wbudowany miernik i licznik częstotliwości. Generator wyposażony jest w kolorowy ekran LCD TFT. Sterowanie wszystkimi funkcjami i parametrami odbywa się przy pomocy przycisków umieszczonych na panelu czołowym urządzenia. Pracą generatora JDS6600 i jego funkcjami możemy sterować z poziomu programu w systemie Windows poprzez interfejs szeregowy USB.

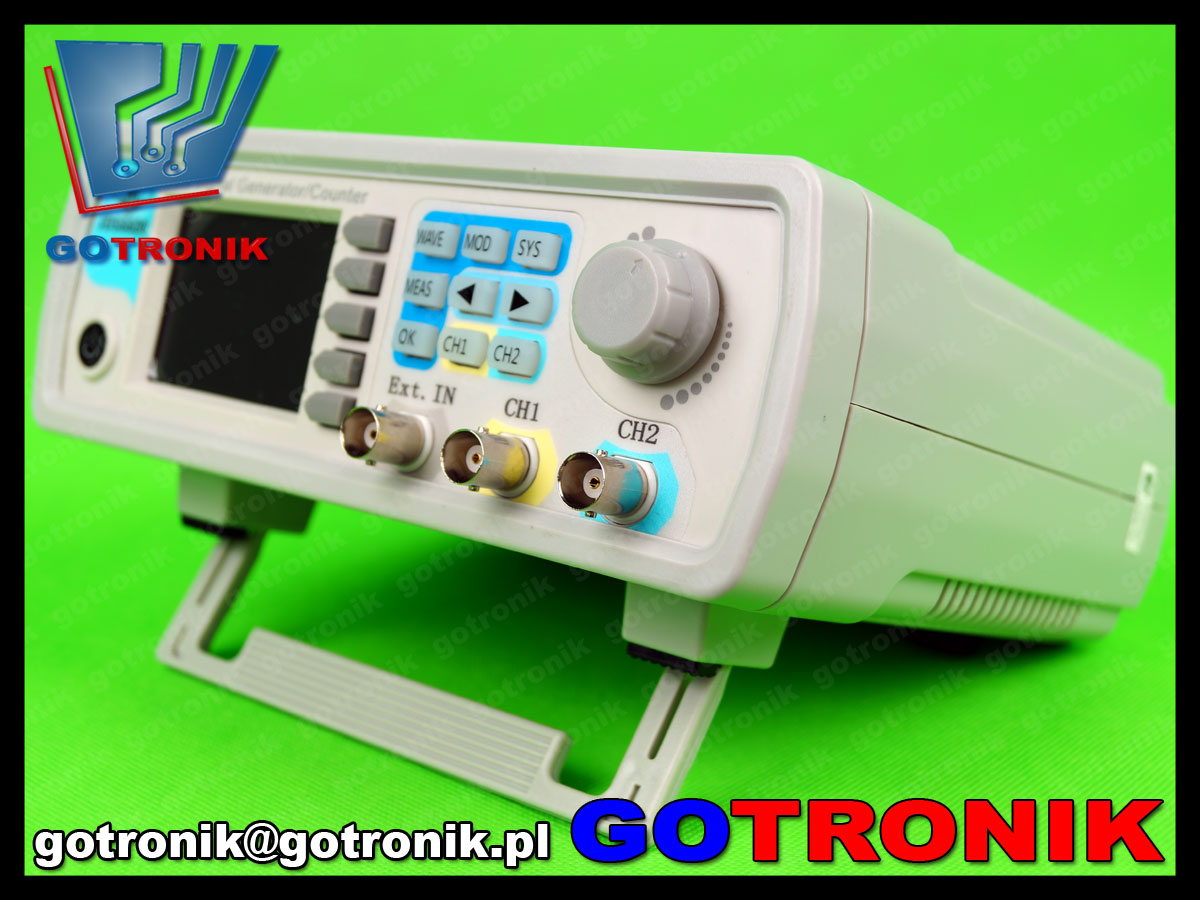

arbitralny generator funkcyjny JDS6600 - widok panelu czołowego

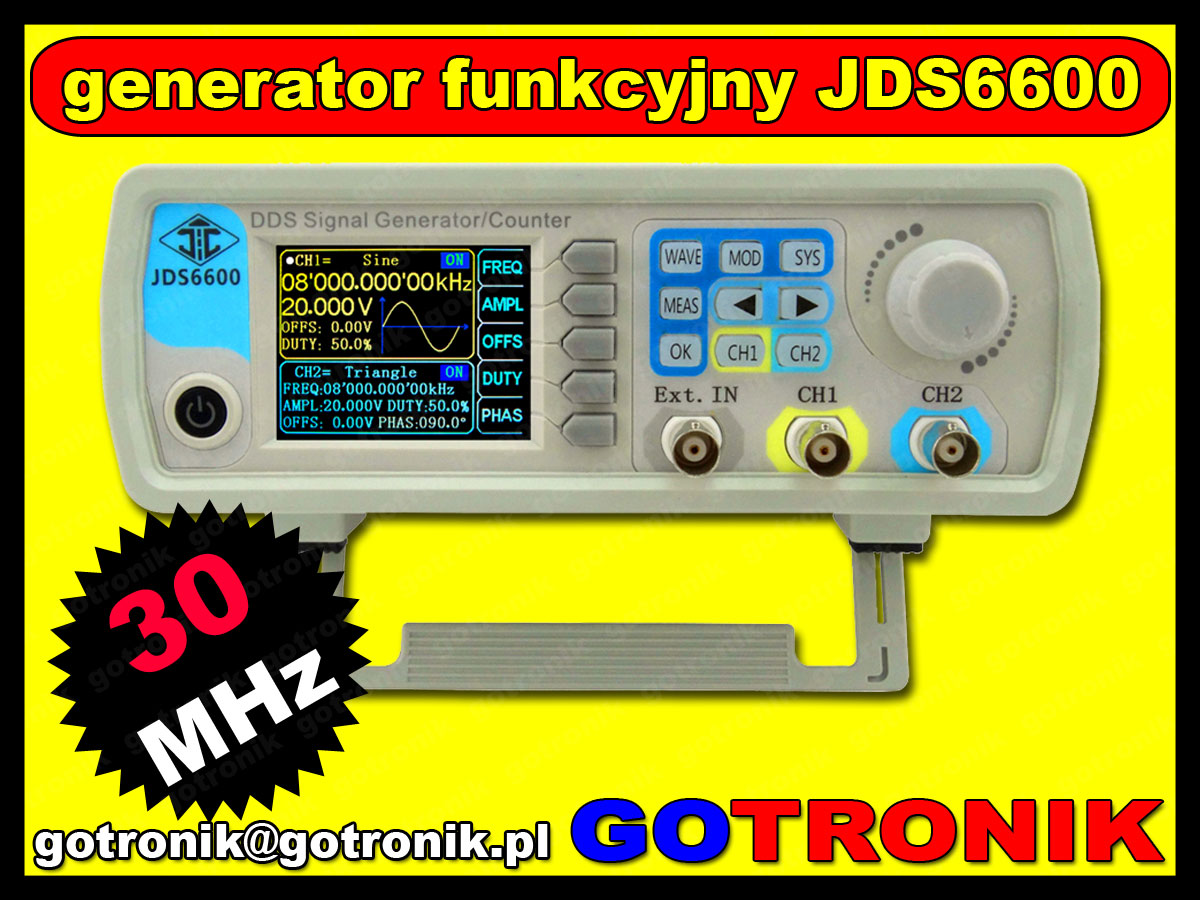

generator funkcyjny DDS dwukanałowy JDS6600 z kolorowym wyświetlaczem LCD TFT

generator JDS6600 w połaczeniu z oscyloskopem cyfrowym, generowane różne przebiegi elektryczne

Generator funkcyjny jest to niezbędny element wyposażenia warsztatu praktycznie każdego elektronika. Początkujący elektronik amator wraz z rozwojem własnych umiejętności ma potrzebę posiadania najprzeróżniejszych urządzeń warsztatowych i pomiarowych. Naturalnym procesem jest w pewnym momencie przejście ze zwykłej lutownicy na stację lutowniczą, zakup multimetru cyfrowego, w późniejszym czasie oscyloskopu. Gdy już jesteśmy posiadaczem oscyloskopu przychodzi kolej na zakup generatora funkcyjnego. Generator funkcyjny jak sama nazwa wskazuje jest to urządzenie które na swoim wyjściu generuje przebiegi elektryczne o różnych kształtach. Oferowany generator JDS6600 umożliwia generację podstawowych przebiegów elektrycznych typu: sinusoida, prostokąt, trójkąt, cyfrowych przebiegów zgodnych ze standardem TTL/CMOS, oraz najważniejsze umożliwia generację przebiegów arbitralnych. Przebiegi arbitralne w dużym uproszeniu są to takie przebiegi których kształt sami możemy zdefiniować (pisząc prosto takie które sami możemy narysować). Konstrukcja generatora funkcyjnego JDS6600 oparta jest o nowoczesną cyfrową matrycę FPGA i generacja przebiegów elektrycznych następuje w oparciu o cyfrową syntezę DDS. W dawnych czasach konstrukcje generatorów funkcyjnych były budowane w oparciu analogowe układy rezonansowe z biernych elementów LC w układach Colpittsa, Meissnera, Hartley'a. Konstrukcje analogowych generatorów nawet tych najprostszych były skomplikowane w budowie, przez co ich cena często była zaporowa dla wielu elektroników. Wraz z rozwojem techniki cyfrowej zaczęto budować generatory sygnałowe DDS, które w tej chwili dorównują, a nawet przewyższą konstrukcje analogowych generatorów. Generatory z serii JDS6600 oprócz możliwości kontroli podstawowych parametrów przebiegu jak: kształt, częstotliwość, amplituda, offset, współczynnik wypełnienia, przesunięcie fazowe umożliwiają skorzystanie z funkcji: SWEEP przemiatania częstotliwością, BURST generacji paczki przebiegów okresowych, PULSE funkcja generacji impulsów. Taka funkcjonalność nie była dostępna w większości analogowych generatorów funkcyjnych. Generator funkcyjny JDS6600 posiada dwa niezależne kanały wyjściowe CH1 i CH2. W praktyce można powiedzieć, że mamy złożenie dwóch generatorów funkcyjnych. Generowane przebiegi w kanale CH1 i CH2 są od siebie niezależne. Oznacza to że w kanale CH1 możemy ustawić generację przebiegu sinusoidalnego o częstotliwości 1MHz i amplitudzie 10Vpp, a w kanale CH2 może to być przebieg prostokątny o częstotliwości 443kHz i amplitudzie 5,21Vpp.

funkcje i menu sterujące pracą generatora DDS JDS6600

funkcje i menu sterujące pracą generatora DDS JDS6600

Sterowanie wszystkimi funkcjami i regulowanymi parametrami odbywa się cyfrowo przy pomocy przycisków sterujących i obrotowego impulsatora. Wszystkie parametry generowanego przebiegu są widoczne na kolorowym ekranie TFT jednocześnie dla obu kanałów wyjściowych CH1 i CH2. Obsługa generatora funkcyjnego JDS6600 jest prosta i przejrzysta. Dlatego możemy skupić się na właściwych pomiarach, a nie niuansach związanych z obsługa generatora funkcyjnego.

Biorąc pod uwagę ilość funkcji, parametry techniczne, jakość wykonania, oraz cenę generatora funkcyjnego JDS6600 śmiało można stwierdzić, że nie ma bardziej atrakcyjnej pozycji na rynku generatorów funkcyjnych niż oferowany generator JDS6600. Generator funkcyjny JDS6600 jest dedykowany dla początkujących elektroników amatorów przy pierwszych krokach w odkrywaniu elektroniki. Duży zapas możliwości i parametrów wyjściowych generatora z powodzeniem predysponuje go do zastosowań w dydaktyce, oraz profesjonalnych serwisach elektroniki.

JDS6600 generator sygnałowy dds o regulowanych parametrach

laboratoryjny generator przebiegów funkcyjnych JDS6600

Oprócz podstawowych funkcji generatora przebiegów elektrycznych generator JDS6600 posiada wbudowany miernik i licznik częstotliwości co jeszcze bardziej zwiększa atrakcyjność urządzenia.

zastosowania generatora funkcyjnego JDS6600:

dydaktyka - szkolnictwo:

Generator funkcyjny DDS z serii JDS6600 idealnie nadaje się na wyposażenie szkolnego laboratorium elektroniki lub elektryki. Oferuje on znacznie lepsze zakresy i parametry wyjściowe generowanych przebiegów w stosunku do wysłużonych starych analogowych generatorów. Dodatkowo pozwala uczniom zaznajomić się z nowoczesnym sprzętem pomiarowym z którym zetkną się w dalszej nauce na uczelniach wyższych lub pracy zawodowej. Generator funkcyjny JDS6600 jest oferowany w bardzo atrakcyjnej cenie w zakupie, praktycznie w cenie średniej klasy multimetru cyfrowego. Pozwala to nabyć generator funkcyjny jednostkom nawet z bardzo ograniczonym budżetem.

serwis elektroniki:

Generator funkcyjny pozwala na symulację przebiegów elektrycznych generowanych przez uszkodzone bloki sprzętu elektronicznego. Pozwala na sprawdzanie poprawności działa wielu urządzeń elektronicznych np. wzmacniaczy akustycznych, filtrów, zwrotnic,

elektronika ogólna, warsztat elektronika amatora:

Generator funkcyjny w połączeniu z oscyloskopem pozwala na obserwację przebiegów elektrycznych przy uruchamianiu, testowaniu: wzmacniaczy operacyjnych, wzmacniaczy mocy akustycznych, filtrów dolno lub górno przepustowych, filtrów pasmowych, wyznaczaniu pasma przenoszenia, badaniu charakterystyki fazowej. Dzięki cyfrowemu wyjściu zgodnemu z standardem elektrycznym TTL/CMOS może znaleźć zastosowanie również w elektronice cyfrowej i mikroprocesorowej.

generator funkcyjny JDS6600 z miernikiem częstotliwości

generator funkcyjny JDS6600 widok włączonego ekranu sterującego

generator funkcyjny JDS6600 z licznikiem częstotliwości

generator funkcyjny JDS6600 w połączeniu z oscyloskopem cyfrowym - obserwacja przebiegów

> kolorowy ekran LCD matryca TFT o przekątnej 2,4cala
> cyfrowe sterownie przyciskami i pokrętłem wielofunkcyjnym (impulsator)
> regulacja parametrów generowanych przebiegów: częstotliwość, amplituda, offset, współczynnik wypełnienia, przesunięcie fazowe
> dwa niezależne kanały wyjściowe CH1 i CH2 (generator dwukanałowy)
> przejrzyste i przyjazne menu generatora JDS6600 ułatwia obsługę
> dodatkowe wyjście cyfrowe CMOS/TTL
> wbudowany miernik częstotliwości 100MHz
> wbudowany licznik częstotliwości
> komunikacja z komputerem poprzez USB
> program PC Windows sterujący nastawami generatora funkcyjnego
> wykonany w technologii montażu powierzchniowego SMD
> zbudowany w oparciu o układ FPGA (wysoka niezawodność, długa żywotność)
> plastikowa obudowa umożliwiająca pracę w poziomie lub pod kątem

Function Signal Generator JDS6600:

generator funkcyjny DDS
częstotliwość generowanych przebiegów elektrycznych: do 30MHz
okresowe typu sinusoida, prostokąt, trójkąt do 15MHz
pozostałe przebiegi impulsowe, arbitralne, cyfrowe do 6MHz
generowane przebiegi: sinus, prostokąt, trójkąt, impuls, szum, sinc, wykładniczy wzrost, wykładnicze opadanie...
dwa niezależne kanały CH1 i CH2
cyfrowe wyjście TTL/CMOS
kolorowy wyświetlacz LCD TFT 2,4"
próbkowanie: 200MSa/s
rozdzielczość pionowa: 12 bit
długość przebiegu: 2048 punktów
maksymalna amplituda wyjściowa: do 20Vpp
wyjścia BNC
wejście EXT
funkcja SWEEP - przemiatanie częstotliwości
funkcja BURST - generacja paczek impulsów
funkcja generacji impulsów
100 komórek wewnętrznej pamięci na przebiegi
USB Device -komunikacja z komputerem poprzez USB
oprogramowanie sterujące pracą WIN PC
wbudowany miernik częstotliwości do 100MHz
wbudowany licznik impulsów

parametry techniczne generatora funkcyjnego JDS6600 - 30MHz:

	JDS6600-30M
przebieg SINUSOIDALNY	0~30MHz
przebieg PROSTOKĄTNY	0~15MHz
przebieg TRÓJKĄTNY
impulsy	0~6MHz
Przebiegi cyfrowe CMOS/TTL
przebiegi ARBITRALNE
Prostokąt – czas narastania	≤25nS
najmniejsza rozdzielczość częstotliwości	0.01µHz（0.00000001Hz）
dokładność częstotliwości	±20ppm
stabilność częstotliwości	±1ppm/3h
Charakterystyka przebiegów:
generowane przebiegi:	Sine, Square, Triangle, Pulse (duty-cycle correction),Partia Sine, CMOS, DC level, Half-wave, Full-Wave, Pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Sinc Pulse, Lorentz Pulse, and 60 kinds user defined waveform.
długość przebiegu:	2048 points = 2k
próbkowanie:	JDS6600-30M
	200MSa/s
rozdzielczość pionowa:	12 bits
sinusoidalny przebieg	Harmonic suppression			≥45dBc(<1MHz); ≥40dBc(1MHz~20MHz)
	Total harmonic distortion			<0.8%(20Hz~20kHz,0dBm)
prostokątny i impulsowy przebieg	Overshoot (Square)			≤5%
	zakres regulacji współczynnika wypełnienia			0.1%~99.9%
przebieg TRÓJKĄTNY	liniowość			≥98%(0.01Hz~10kHz)
Charakterystyka wyjściowa
zakres regulacji amplitudy wyjściowej	JDS6600-30M
	≤10MHz:2mVpp~20Vpp ≤30MHz:2mVpp~10Vpp
rozdzielczość regulacji ampliutudy	1mV
stabilność amplitudy	±0.5%/5 h
płaskość amplitudy	±5%(10MHz)
Parametry wyjściowe:
impedancja wyjściowa	50Ω±10%（typical）
zabezpieczenie	Wszystkie zaciski wyjściowe sygnału mogą być zwarte w ciągu 60s
DC Offset
zakres regulacji offsetu:	Output Amplitude >2V			0.2V＜Output Amplitude≤2V	0＜Output Amplitude≤0.2V
	-9.99V~9.99V			-2.5V~2.5V	-0.25V~0.25V
rozdzielczość ustawiania offsetu:	0.01 V
charakterystyki fazowe
regulacja fazy (przesunięcia fazowego)		0~359.9°
rozdzielczość regulacji fazy		0.1°
TTL/COMS Output
Low poziom niski		<0.3V
High poziom wysoki		1V~10V
Level rise/fall time		≤20ns
Funkcja pomiaru zewnętrznych sygnałów
miernik częstotliwości:		zakres pomiaru częstotliwości		1Hz~100MHz
		dokładność pomiaru		Gate time continuously adjusted between0.01s~10s
licznik częstotliwości:		zakres zliczania		0-4294967295
		tryb sprzężenia		2kinds Coupling modes, DC and AC
		tryb sterowania		Manual operation
Input signal voltage range		2Vpp~20Vpp
Pulse width measurement		0.01us (resolution), 20s (MAX measuring time)
Period measurement		0.01us (resolution), 20s (MAX measuring time)
Sweep – funkcja przemiatania częstotliwością
kanał przemiatania		CH1 lub CH2
typ przemiatania		przemiatanie liniowe lub logarytmiczne
czas przemiatania		0.1s~999.9s
zakres przemiatania		definiowane przez użytkownika częstotliwość początkowa i końcowa
kierunek przemiatania		do przodu, od tyłu, ciągłe
Funkcja Burst – impulsy
liczba impulsów		1-1048575
tryb wyzwalania		Manual Trig、CH2 Trig、Ext.Tring(AC) 、Ext.Tring(DC)
Ogólne parametry techniczne:
ekran		typ wyświetlacza	2.4 inch TFT color LCD
pamięć		ilość	100 groups
		lokalizacja	00 to 99（Power on will load the position 00）
Arbitrary wave		ilość	1 to 60, totally 60 groups（default set 15 groups）
Interface		interfejs	USB to serial interface
		dodatkowy interfejs	There is serial interface of TTL level mode to be convenient for user development.
		szybkość transmisji	115200bps
		protokół komunikacyjny	Command-line mode, Open protocol
zasilanie		zakres napięć	DC5V±0.5V
Proces produkcji:		Technologia montażu powierzchniowego, projekt FPGA, wysoka niezawodność, długa żywotność
Buzzer		Użytkownik może włączyć lub wyłączyć buzzer
Charakterystyka pracy		wszystkie parametry widoczne na ekranie, ustawiane przy pomocy obrotowego impulsatora
Warunki środowiskowe		Temperatura：0~40 oCHumidity:<80%

generator funkcyjny JDS660 w połączeniu z komputerem poprzez port USB

widok programu sterującego pracą generatora JDS6600 poprzez interfejs USB w Windows:

Program komunikujący się i sterujący pracą generatora funkcyjnego JDS6600 pracuje w systemach Windows. Obsługa i sterowanie generatora z poziomu komputera PC jest łatwe i przejrzyste. Mamy możliwość sterowania praktycznie wszystkimi parametrami. Program składa się z głównych 4 zakładek menu w górnej części ekranu. W pierwszej kolejności w zakładce Configuration należy połączyć się z generatorem. Nawiązanie poprawnej komunikacji polega na wybraniu odpowiedniego portu COM3 pod jakim zarejestrował się generatora. Generator funkcyjny JDS6600 wykorzystuje komunikację szeregową poprzez port USB z wykorzystaniem układu CH340.

program sterujący generatora funkcyjnego JDS6600 - Control Panel

W zakładce Control Panel jak sama nazwa wskazuje mamy możliwość kontrolowania praktycznie wszystkich parametrów generatora funkcyjnego JDS6600, które są dostępne z poziomu front panelu urządzenia. Okno programu składa się z dwóch sekcji po lewej stronie dla kanału wyjściowego CH1, oraz po prawej dla kanału CH2. Wszystkie dostępne funkcje dla CH1 i CH2 są identyczne w tym przypadku. Możemy modyfikować - wprowadzać następujące parametry dla generowanego przebiegu wyjściowego: częstotliwość, amplitudę, offset, współczynnik wypełnienia, rodzaj generowanego przebiegu (kształt np. sinusoida, prostokąt itd.). Istnieje możliwość synchronizacji wyjścia CH1 i CH2 tak by parametry wprowadzane dla kanału CH1 były przepisywane dla drugiego kanału wyjściowego CH2 generatora.

program sterujący generatora funkcyjnego JDS6600 - Extend Function

Wybierając kolejną zakładkę w górnym menu programu Extend Function mamy do dyspozycji rozszerzone funkcje generatora. Ekran programu jest podzielony na cztery części. W górnej lewej części odnajdziemy sekcję przypisaną dla wbudowanego miernika częstotliwości. Tuż obok po prawej stornie licznik częstotliwości (Counter). W prawym górnym rogu sekcja funkcji Brust, czyli odpowiedzialnej za generację paczek impulsów. W dolnym lewym rogu mamy Sweep Frequency, czyli funkcję przemiatania częstotliwością: łatwo zdefiniujemy częstotliwość startową i końcową, czas przemiatania, rodzaj przemiatania (liniowy lub logarytmiczny), czas przemiatania, oraz tryb. W ostatniej części ekranu mamy obszar Pulse function czyli ustawienia przebiegów impulsowych.

program sterujący generatora funkcyjnego JDS6600 - Arbitrary

W ostatniej zakładce górnego menu opisanej jako Arbitrary mamy funkcje wykorzystania przebiegów arbitranych poprzez generator JDS6600. Wykorzystując tą funkcję możemy ręcznie narysować przebieg kursorem myszy dowolny kształt. Możemy także standardowe przebiegi zmodyfikować wg. własnych potrzeb. Narysowane przebiegi można zapisywać lub odczytywać z dysku komputera.

wyposażenie generatora JDS6600 funkcyjnego

zestaw zawiera:

generator funkcyjny JDS6600-30MHz
zasilacz sieciowy
przewód BNC-krokodyle x2szt.
przewód połączeniowy USB
płyta CD z oprogramowaniem

gwarancja:

towar jest nowy i objęty 24 miesięczną gwarancją
uwaga: elementy grzewcze (grzałki),groty, bezpieczniki nie podlegają gwarancji ani rękojmi i ich wymiana jest odpłatna.
gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry itp.

zamówienie:

Generatory funkcyjne DDS z serii JDS6600 są dostępne w sprzedaży w firmie Gotronik we Wrocławiu przy ulicy Bystrzyckiej 69C. Stacjonarny sklep gotronik otwarty jest od poniedziałku do piątku w godzinach od 8 do 16. Prowadzimy także sprzedaż wysyłkową. Zamówienia telefoniczne można składać dzwoniąc pod stacjonarny numer telefonu 71 351 10 31 lub e-mail: biuro@gotronik.pl Zapraszamy również do składania zamówień poprzez sklep internetowy www.gotronik.pl Zamówione towary wysyłamy firmą kurierską GLS. Zamówienia złożone do godziny 14 najczęściej wysyłamy tego samego dnia i na drugi dzień roboczy przesyłka jest u Klient na miejscu (w ciągu 24h). Możliwe formy płatności: gotówka na miejscu w siedzibie firmy Gotronik, płatność u kuriera przy dostawie (pobranie) lub przedpłata na rachunek bankowy. Zapraszamy do złożenia zamówienia.

przykładowe zdjęcia z podłączonym generatorem funkcyjnym JDS6600 do oscyloskopu cyfrowego i wykorzystaniem obu wyjść CH1 i CH2:
generator funkcyjny JDS6600 obserwacja przebiegów na oscyloskopie kanał CH1 trójkąt CH2 sinusoida

generator funkcyjny JDS6600 obserwacja przebiegów na oscyloskopie kanał CH1 trójkąt CH2 sinusoida

generator funkcyjny JDS6600 obserwacja przebiegów na oscyloskopie kanał CH1 sinusoida

generator funkcyjny JDS6600 obserwacja przebiegów na oscyloskopie cyfrowym kanał CH1 prostokąt 1MHz

generator funkcyjny JDS6600 obserwacja przebiegów na oscyloskopie kanał CH1 prostokąt 3MHz

generator funkcyjny JDS6600 obserwacja przebiegów na oscyloskopie kanał CH1 i CH2 sinusoida z przesunięciem fazowym 180 stopni

generator funkcyjny JDS6600 obserwacja przebiegów na oscyloskopie cyfrowym przebiegi prostokątne
