HamGeek HackRF One R10 SDR 1MHz-6GHz Open Source

HamGeek HackRF One R10 to wszechstronne i profesjonalne urządzenie peryferyjne typu Software Defined Radio, zaprojektowane do nadawania i odbierania sygnałów radiowych w niespotykanie szerokim zakresie częstotliwości od 1 MHz do 6 GHz. Urządzenie to jest platformą sprzętową o otwartym kodzie źródłowym, która powstała, aby umożliwić inżynierom, badaczom cyberbezpieczeństwa oraz radioamatorom testowanie, rozwój i implementację nowoczesnych technologii radiowych nowej generacji. HackRF One pracuje w trybie półdupleksowym i jest w stanie przetwarzać sygnał z potężną prędkością do 20 milionów próbek na sekundę, co czyni go niezwykle wydajnym narzędziem laboratoryjnym mogącym pracować jako standardowe urządzenie USB lub sprzęt zaprogramowany do pracy w pełni autonomicznej.

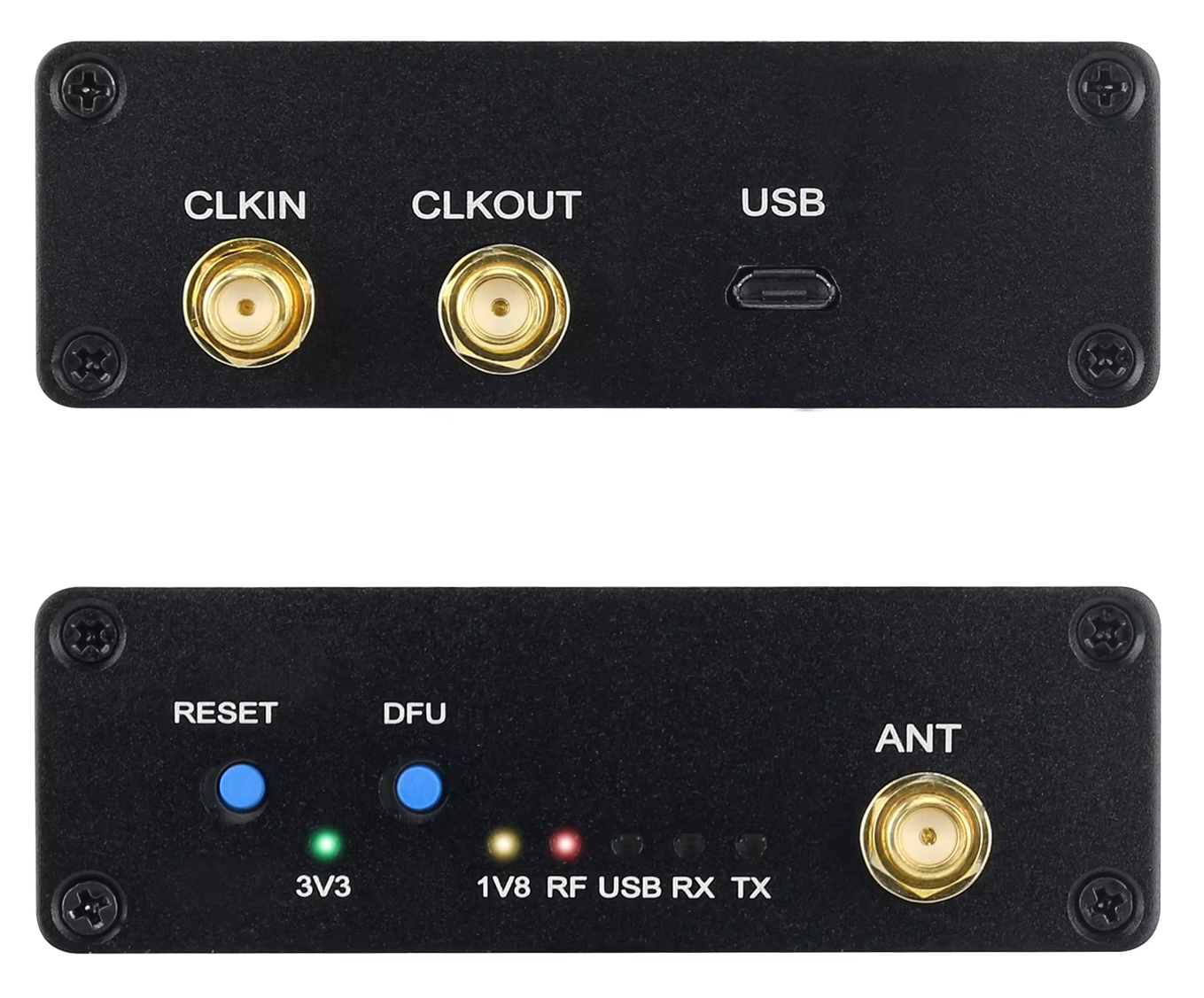

Model R10 wyróżnia się ulepszoną konstrukcją – został zamknięty w wytrzymałej obudowie ze stopu aluminium i wyposażony we wbudowaną osłonę ekranującą, która znacząco redukuje wpływ zewnętrznych zakłóceń elektromagnetycznych na pomiary. Na panelach zewnętrznych umiejscowiono szereg interfejsów: wysokiej jakości żeńskie złącze antenowe SMA, wejście i wyjście zegara żeńskiego SMA służące do precyzyjnej synchronizacji kaskadowej, a także diodowe wskaźniki statusu. Programowanie i obsługa płyty są ułatwione dzięki dedykowanym przyciskom oraz wewnętrznym złączom pinowym pozwalającym na dalszą rozbudowę elektroniki. Platforma cechuje się w pełni konfigurowalnym wzmocnieniem toru odbiorczego RX i nadawczego TX, cyfrowym filtrem pasma podstawowego oraz możliwością programowego podania zasilania bezpośrednio na port antenowy dla aktywnych wzmacniaczy. System domyślnie wykorzystuje najnowsze oprogramowanie sprzętowe Mayhem V2.0.2 i oferuje pełną integrację ze środowiskami analitycznymi takimi jak GNU Radio czy SDR#.

Pełna specyfikacja i możliwości:

• - Marka: HamGeek
• - Model: HackRF One R10
• - Zakres częstotliwość od 1 MHz do 6 GHz
• - Tryb komunikacji: Transceiver półdupleksowy
• - Wydajność próbkowania do 20 milionów próbek na sekundę
• - Rozdzielczość cyfrowa: próbki kwadratury 8-bitowej
• - Zgodność z GNU Radio, SDR#, GQRX i wieloma innymi
• - Wzmocnienie sygnału RX i TX: konfigurowalne z poziomu oprogramowania
• - Programowalny filtr pasma podstawowego
• - Sterowana programowo moc portu antenowego
• - Port antenowy: gniazdo żeńskie SMA impedancja 50 Ω

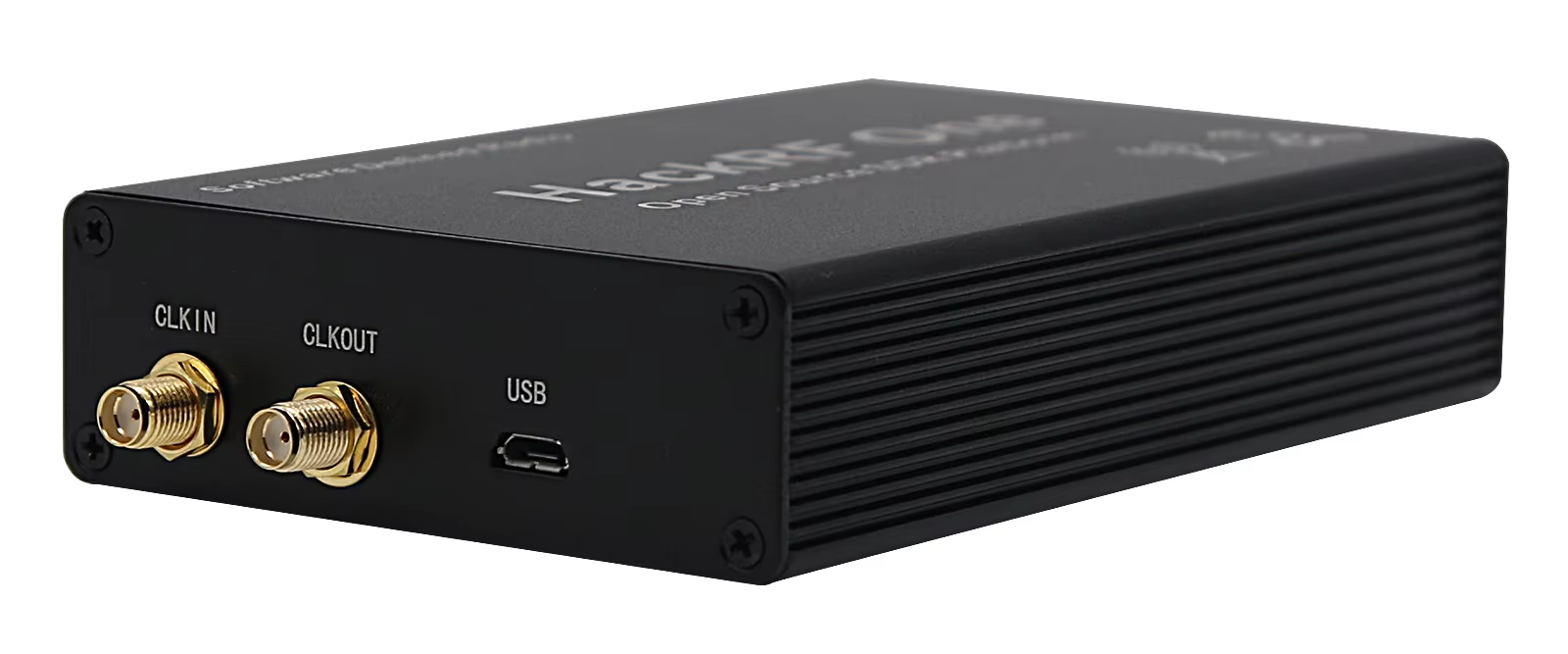

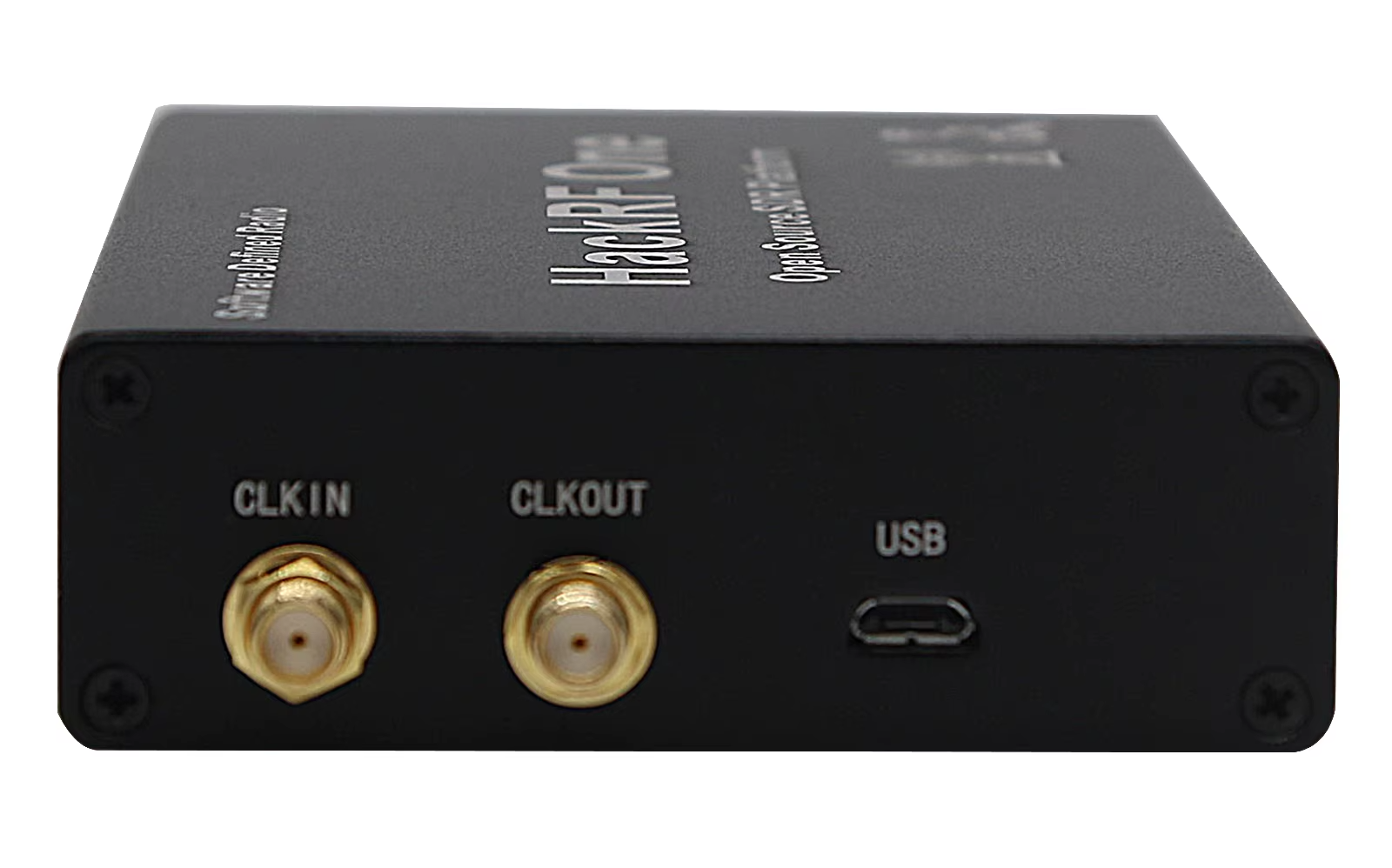

• - Interfejs synchronizacji: wejście i wyjście zegara sprzętowego

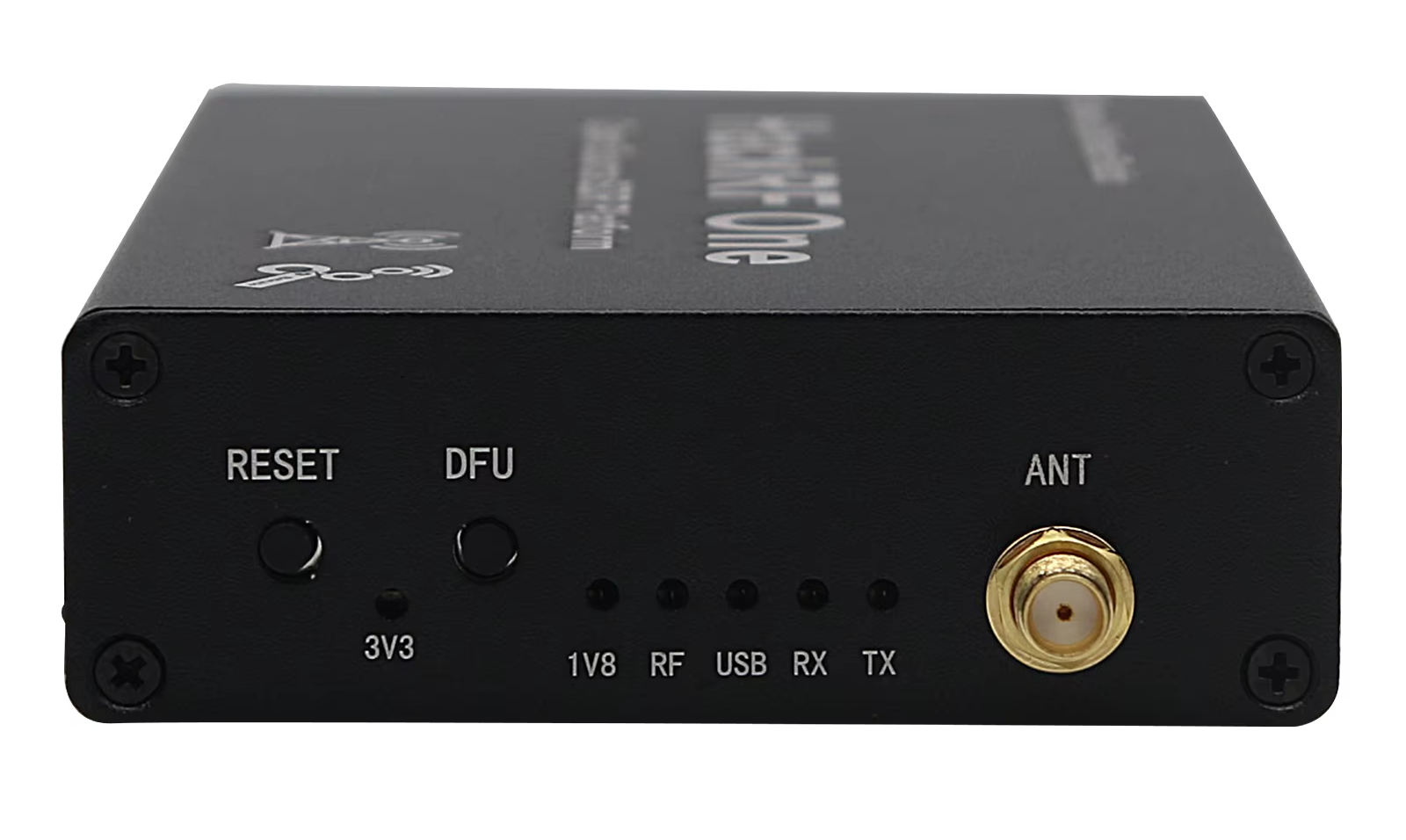

• - Wygodne, fizyczne przyciski do programowania RESET oraz DFU
• - Posiada wewnętrzne złącza pinowe do rozbudowy modułowej
• - Szybki port Micro USB 2.0 High Speed
• - Całkowicie zasilany przez port USB z komputera lub powerbanku
• - Open Source Hardware
• - Wytrzymała, masywna obudowa ze stopu aluminium z wewnętrzną osłoną ekranującą
• - Wersja Firmware: aktualne oprogramowanie to domyślnie najnowszy system Mayhem V2.0.2
• - Po podłączeniu rozszerzenia PortaPack H2M oraz sformatowanej (FAT32) karty MicroSD (>1GB) umożliwia m.in. korzystanie z mapy świata oraz sprzętowego symulatora GPS
• - W zestawie zewnętrzny, dedykowany moduł zegara RTC HackRF TCXO (0.1 PPM)
• - Zastosowanie: Sieci GSM, LTE, Wi-Fi, Bluetooth, protokoły IoT, nasłuch pasm lotniczych, amatorskich, morskich, analiza sygnałów kluczyków samochodowych itp.
• - Wymiary: ok. 120 mm x 80 mm x 30 mm
• - Waga brutto zestawu: 0,55 kg

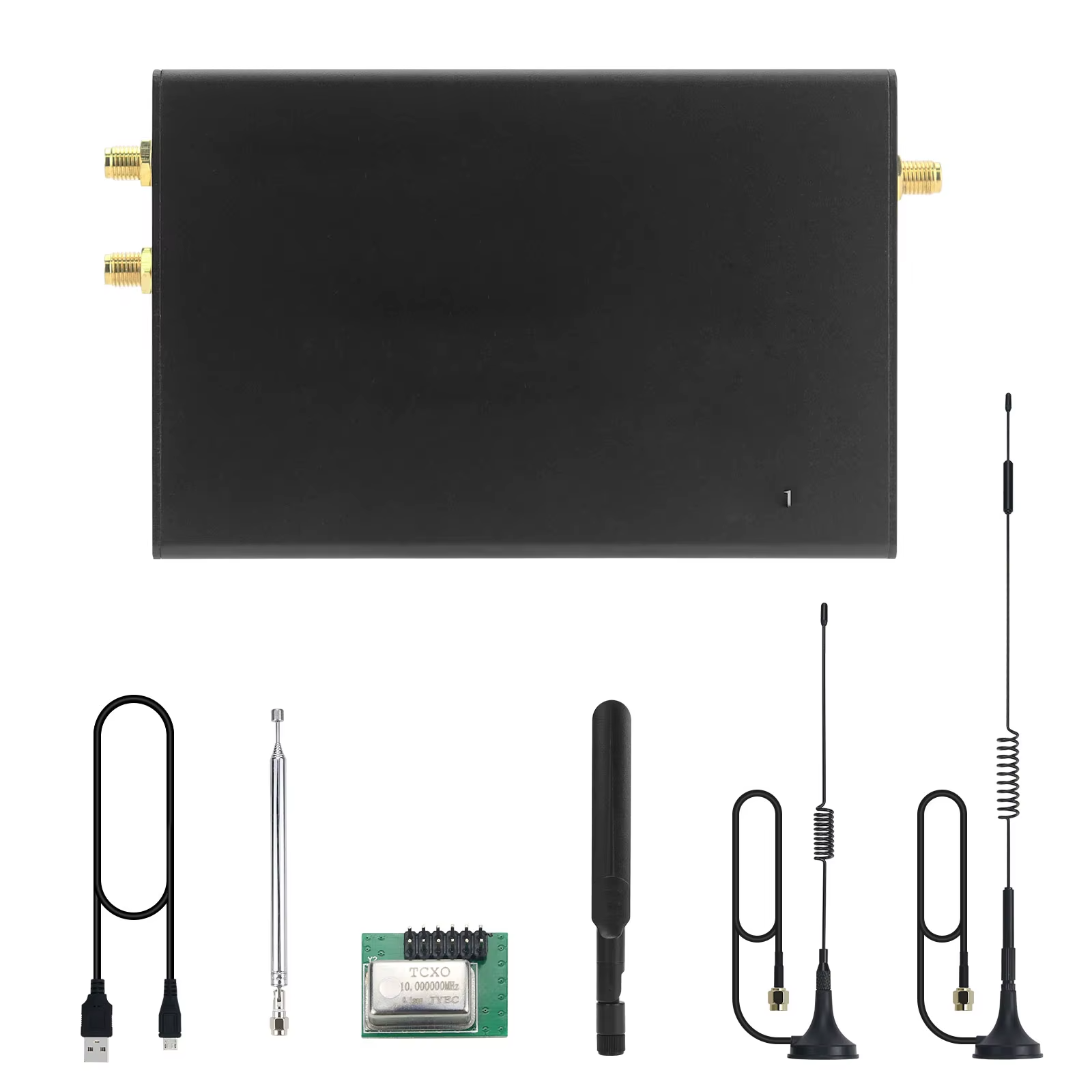

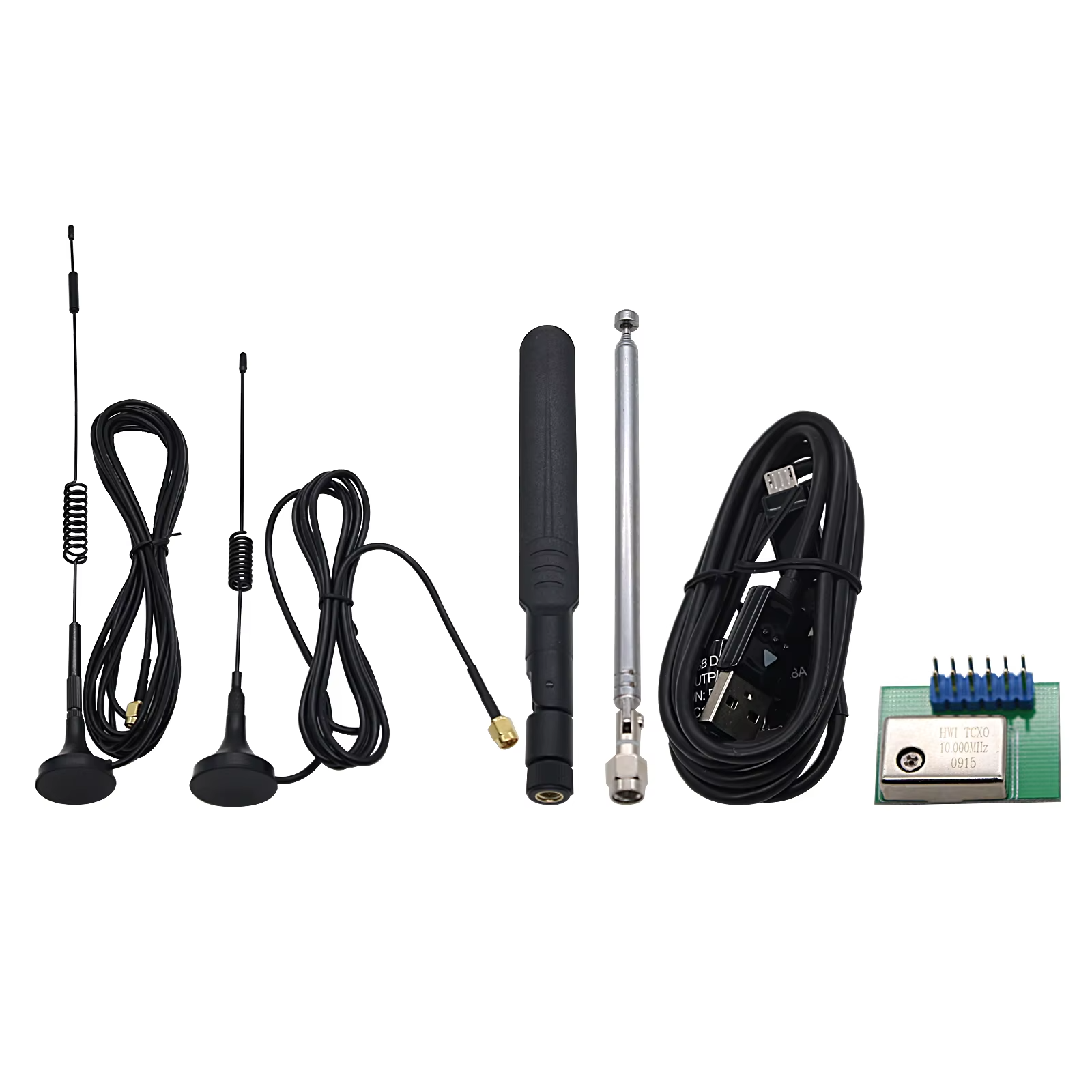

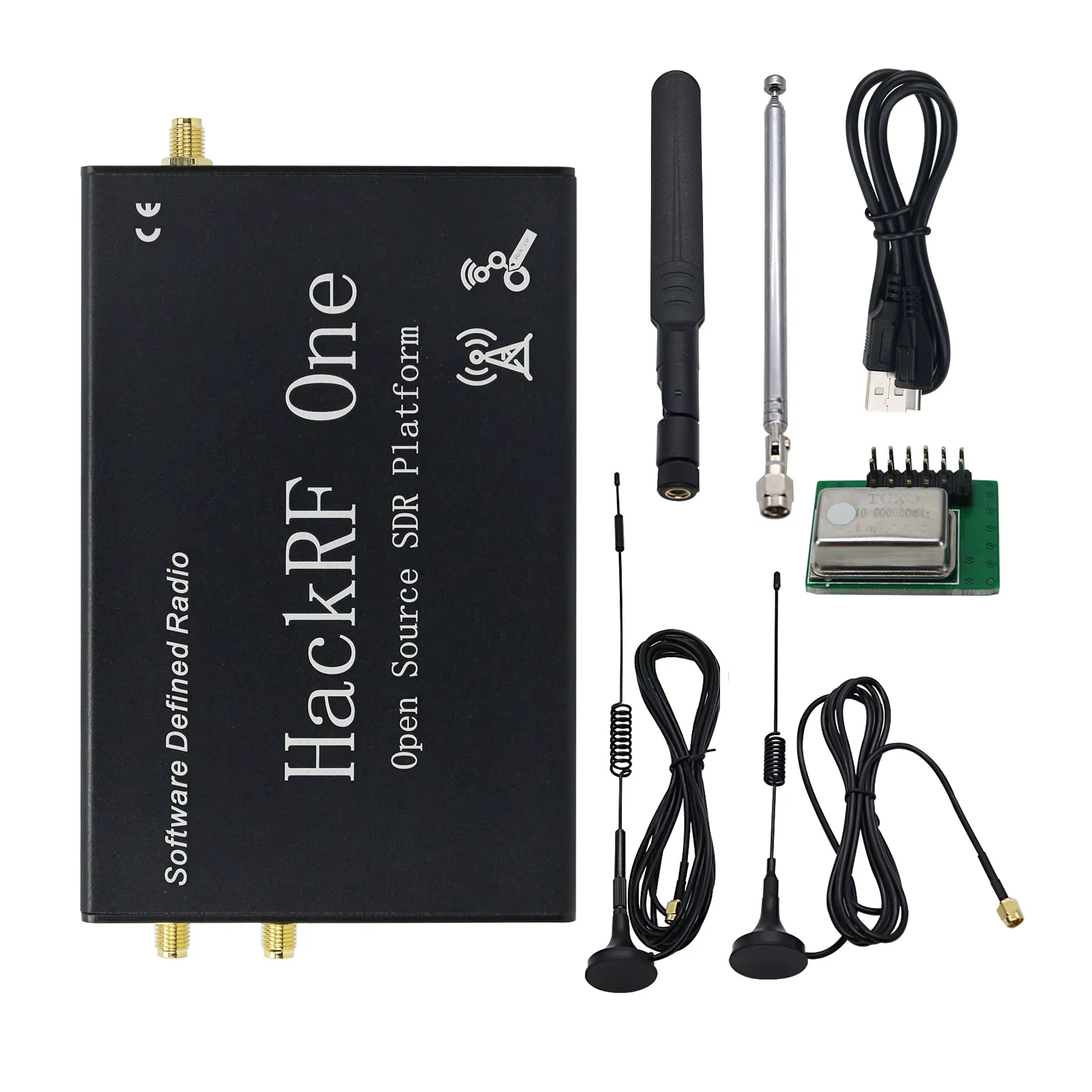

Zestaw zawiera:

• 1 x Płyta rozwojowa HamGeek HackRF One SDR
• 1 X Zestaw Anten
• 1 x Moduł zegara HackRF TCXO
• 1 x Kabel zasilający i transmisyjny Micro USB
• 1 x Oryginalne opakowanie
