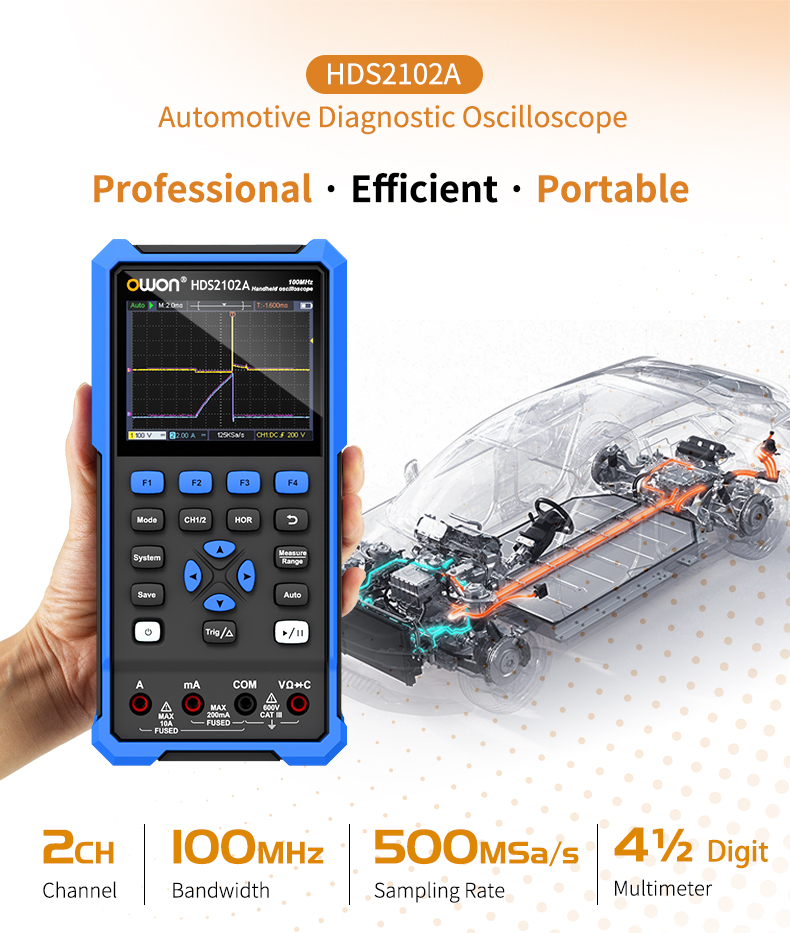

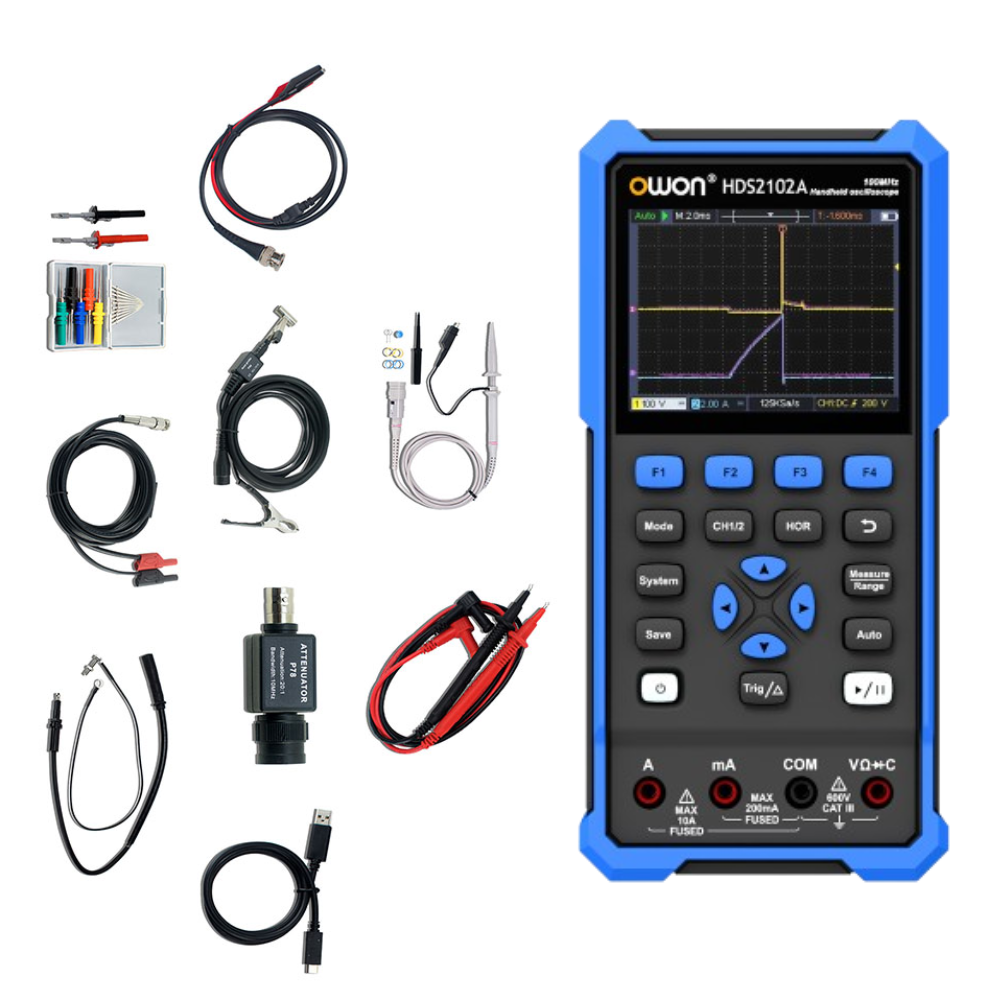

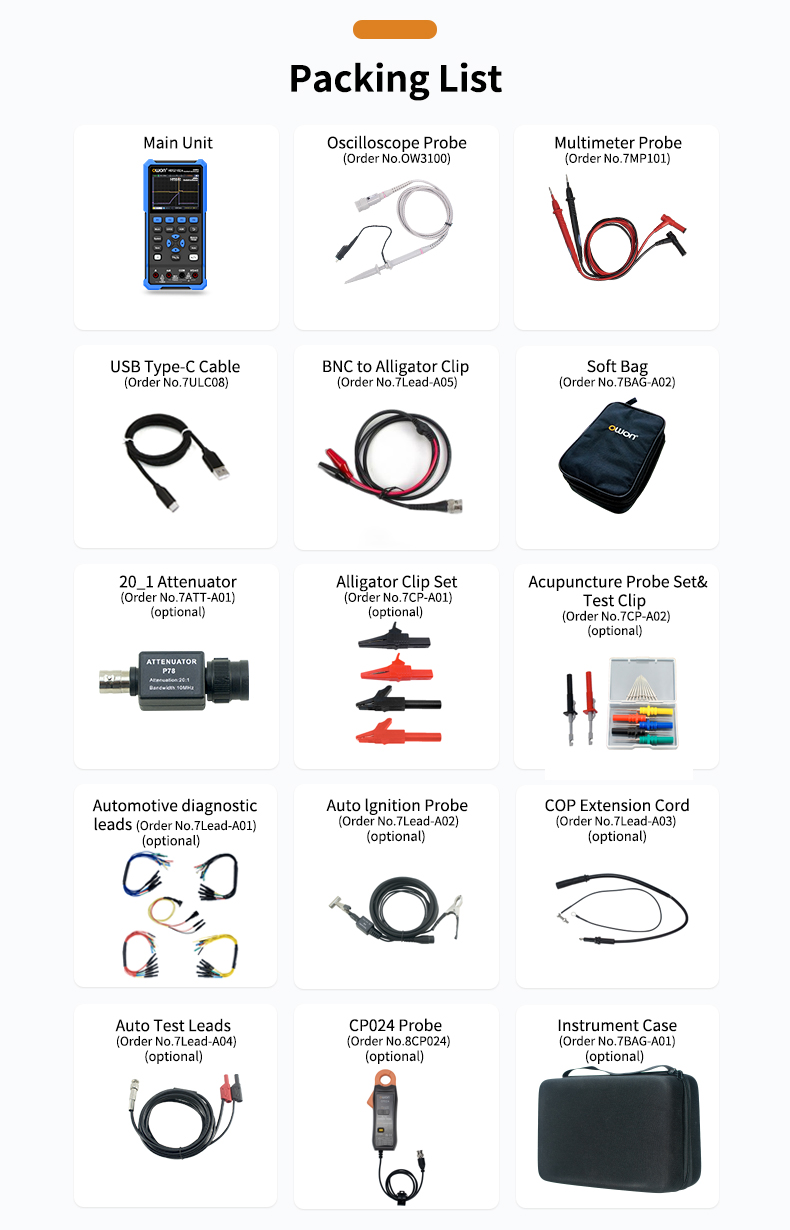

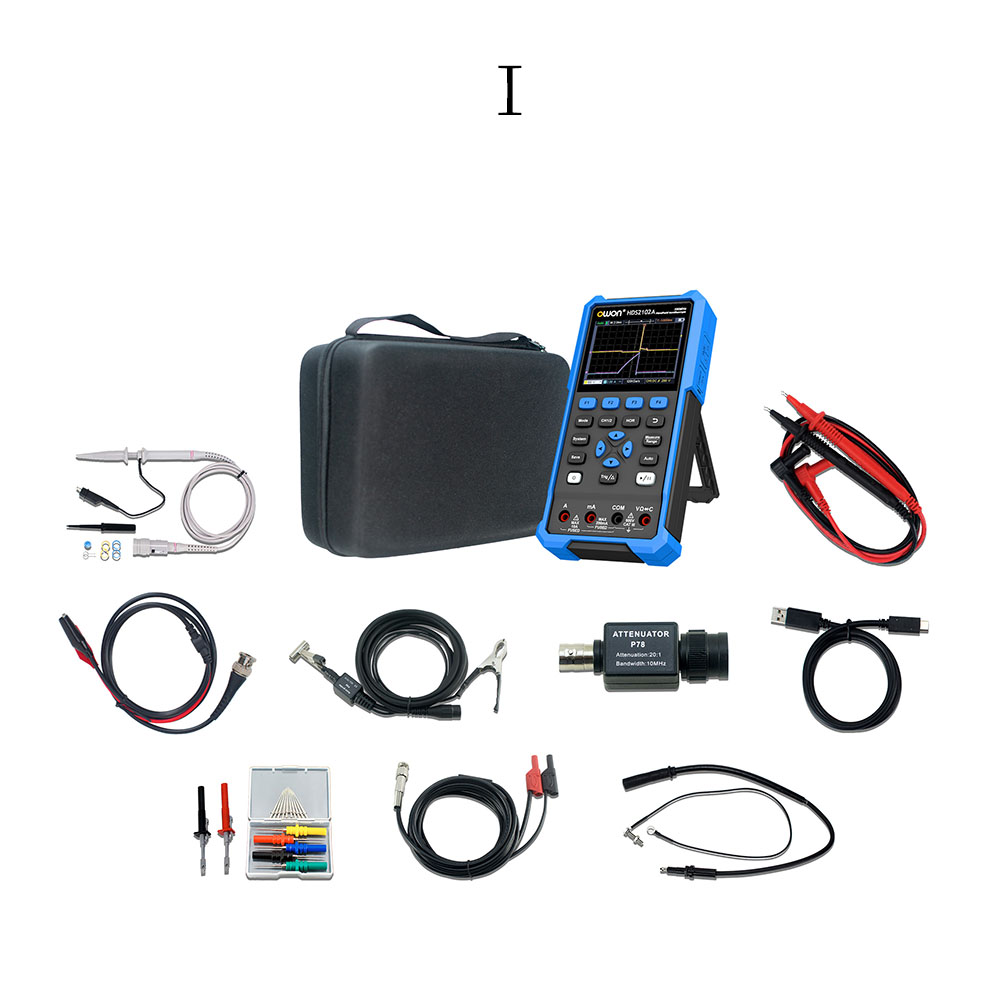

HDS2102A-1 oscyloskop do motoryzacji 2x 100MHz 500MSa/s z multimetrem OWON

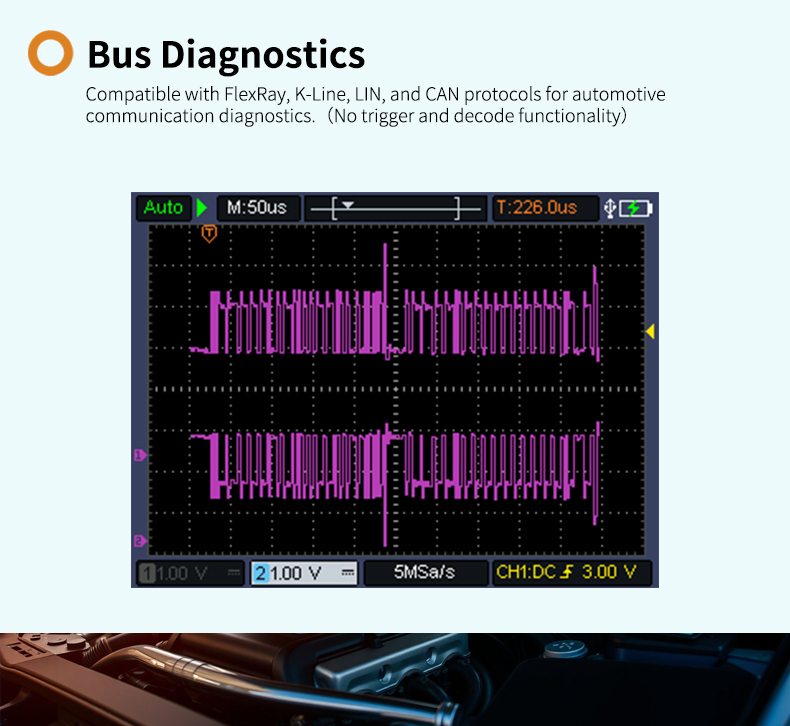

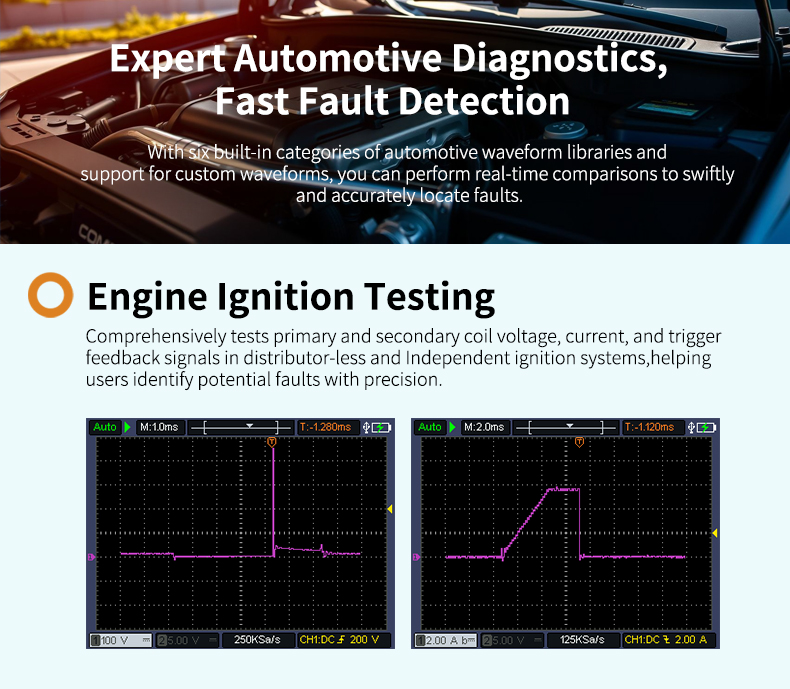

Samochodowy oscyloskop diagnostyczny OWON HDS2102A to wysoce zaawansowane, przenośne urządzenie pomiarowe zaprojektowane specjalnie na potrzeby współczesnej mechaniki pojazdowej oraz elektroniki samochodowej. Narzędzie to łączy w sobie precyzyjny dwukanałowy oscyloskop o paśmie przenoszenia 100 MHz i częstotliwości próbkowania 500 MSa/s oraz profesjonalny multimetr cyfrowy o maksymalnym wskazaniu na poziomie 20000 zliczeń. Sprzęt posiada rozbudowaną, zintegrowaną bazę przebiegów dedykowanych do testowania różnorodnych systemów motoryzacyjnych. Umożliwia precyzyjne badanie niezależnych układów zapłonowych oraz układów bez rozdzielacza. Zapewnia pełną diagnostykę kluczowych czujników pojazdu, w tym pedału przyspieszenia, wału korbowego, systemu ABS, wałka rozrządu, sondy lambda, czujnika MAP, pozycji przepustnicy, czujnika spalania stukowego oraz temperatury płynu chłodzącego. Użytkownik ma również do dyspozycji funkcje analizy magistrali komunikacyjnych pracujących w standardach FlexRay, K-Line, LIN oraz CAN.

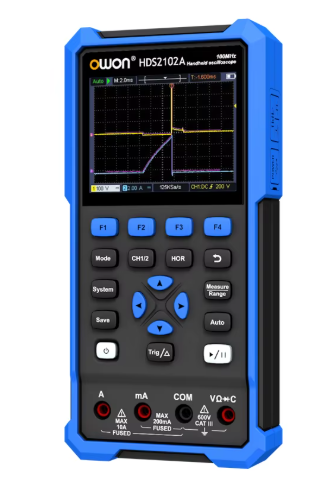

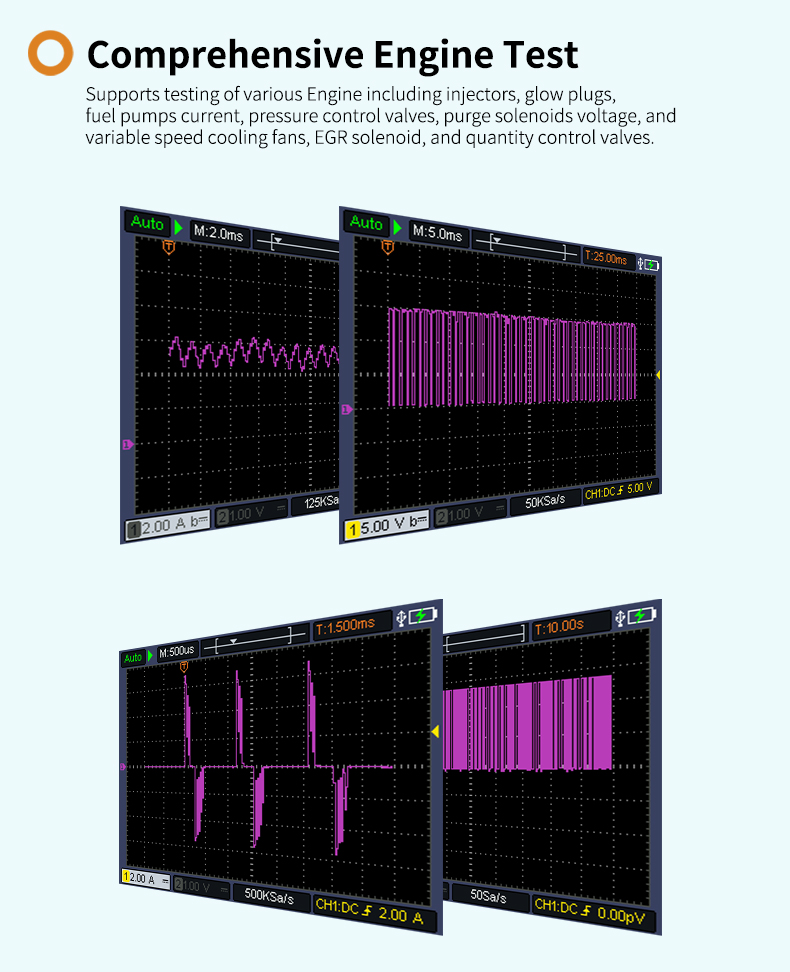

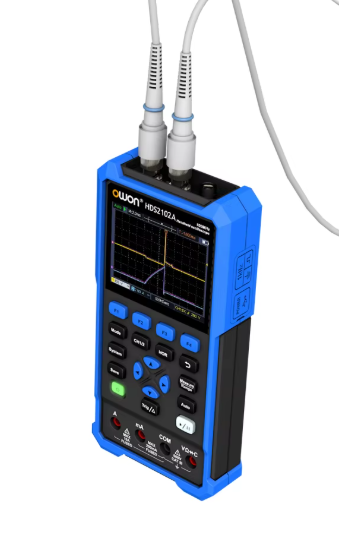

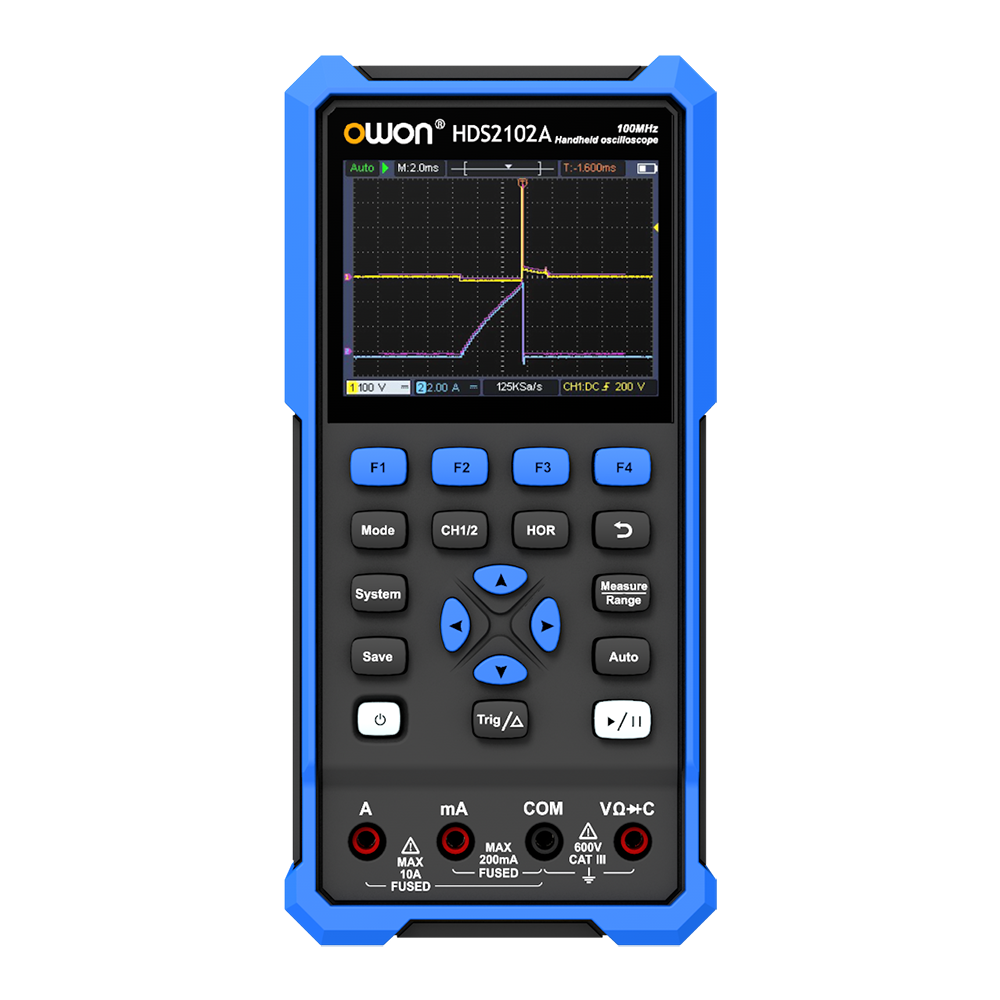

Urządzenie zostało zamknięte w solidnej, wzmocnionej obudowie zapewniającej ochronę przed uszkodzeniami mechanicznymi w trudnych warunkach warsztatowych. Centralnym elementem frontu jest jasny, 3,5-calowy kolorowy wyświetlacz LCD gwarantujący doskonałą czytelność mierzonych przebiegów oraz danych numerycznych w każdym oświetleniu. Intuicyjny interfejs obsługiwany jest za pomocą wygodnych przycisków funkcyjnych i wielokierunkowego krzyżaka. HDS2102A pozwala na szczegółowe testowanie podzespołów silnika takich jak wtryskiwacze, świece żarowe, zawory sterujące ciśnieniem, elektrozawory oczyszczania, elektrozawory EGR, wentylatory chłodzące o zmiennej prędkości oraz zawory kontroli ilości i prąd pomp paliwa. Przyrząd oferuje także dokładną analizę parametrów w obwodach ładowania i systemach rozruchowych instalacji 12V oraz 24V. Wbudowany interfejs USB Type-C gwarantuje sprawną komunikację z komputerem oraz szybkie ładowanie wbudowanego akumulatora litowo-jonowego, co umożliwia długotrwałą pracę bez konieczności stałego podłączenia do sieci.


Kluczowa specyfikacja

• - Marka: OWON
• - Model: HDS2102A
• - Pasmo przenoszenia: 100 MHz
• - Ilość kanałów: 2
• - Częstotliwość próbkowania: 500 MSa/s
• - Kluczowe funkcje:
•   = Oscyloskop i multimetr cyfrowy w jednym
•   = Diagnostyka czujników pojazdu
•   = Testy systemów zapłonowych
•   = Testowanie podzespołów silnika
•   = Analiza układów ładowania i rozruchu
•   = Analiza magistrali CAN, LIN, K-Line, FlexRay
• - Wyświetlacz 3.5" kolorowy LCD
• - Długość rekordu pamięci: 8k
• - Szybkość odświeżania: 10,000 wfms/s
• - Multimetr:
•   = 20000 zliczeń
•   = testy napięcia, prądu, rezystancji, pojemności, diody, ciągłości
• - Interfejs komunikacyjny: USB Type-C
• - Wymiary: ok. 198 × 96 × 38 mm
• - Waga: ok. 0.6 kg

Kategoria	Parametr	Wartość / Zakres
Specyfikacja Oscyloskopu	Pasmo przenoszenia	100 MHz
	Kanały	2
	Częstotliwość próbkowania	500 MSa/s
	Tryb akwizycji	Normalny, Wykrywanie wartości szczytowych
	Długość rekordu	8k
	Szybkość odświeżania przebiegu	10,000 wfms/s
	Sprzężenie wejścia	DC, AC, GND (Masa)
	Impedancja wejściowa	1MΩ±2%, równolegle z 16pF±10pF
	Maksymalne napięcie wejściowe	400V (DC+AC, PK-PK, 1MΩ impedancja wejściowa) (10:1 tłumienie sondy)
	Współczynnik tłumienia sondy	1X, 10X, 100X, 1000X, 10000X
	Limit pasma (typowy)	20 MHz
	Skala pozioma	5 ns/div - 1000 s/div, krok co 1 - 2 - 5
	Czułość pionowa	10 mV/div - 10 V/div
	Rozdzielczość pionowa	8 bit
Specyfikacja Multimetru	Maksymalna rozdzielczość	20 000 zliczeń
	Maksymalne napięcie wejściowe	AC 750V, DC 1000V
	Maksymalny prąd wejściowy	AC 10A, DC 10A
	Test diody / Impedancja wej.	0 - 2V / 10MΩ
	Tryby testowania	Napięcie, Prąd, Rezystancja, Pojemność, Test diody, Ciągłość obwodu
Diagnostyka Pojazdów	Zapłon	System niezależny, System bez rozdzielacza

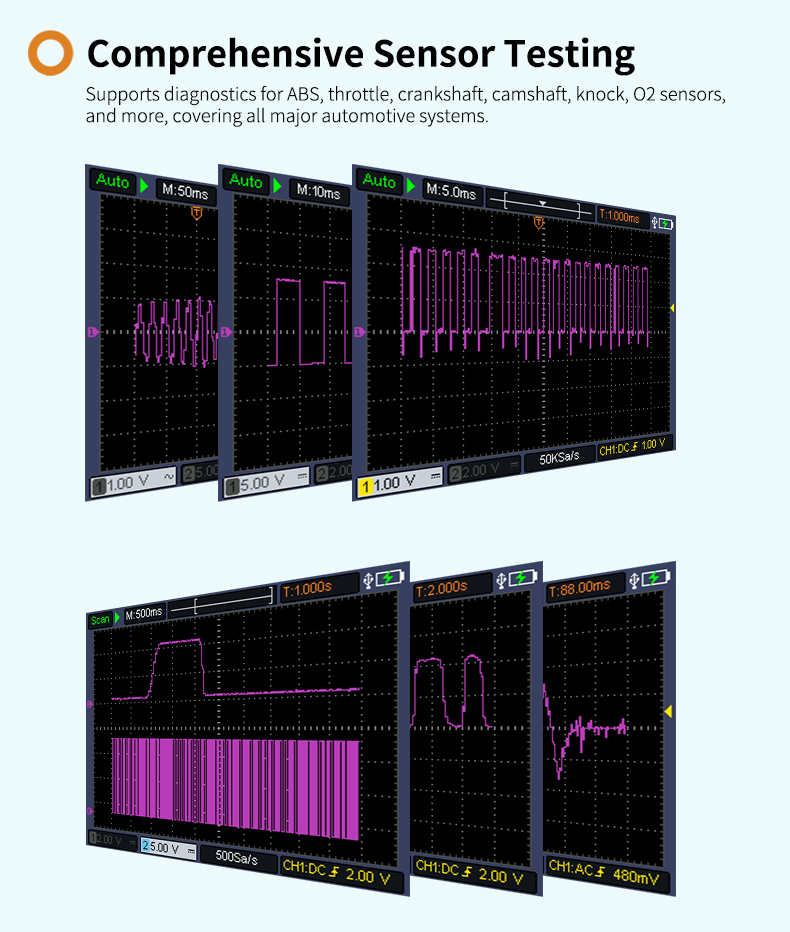

	Czujniki	Pedał przyspieszenia, Wał korbowy, ABS, Wałek rozrządu, Lambda, MAP, Pozycja przepustnicy, Czujnik spalania stukowego, Temperatura płynu chłodzącego, Diesel Common Rail, Prędkość pojazdu
	Diagnostyka magistrali	FlexRay, K-line, LIN, CAN
	Silnik	Wtryskiwacze, Świece żarowe, Pompa paliwa, Zawór kontroli ciśnienia, Elektrozawór oczyszczania, Wentylator, Elektrozawór EGR, Zawór kontroli ilości

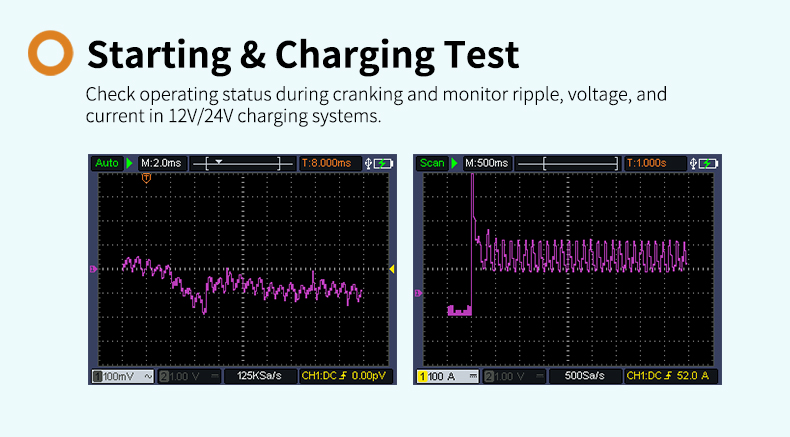

	Ładowanie i rozruch	Obwody ładowania, Obwody rozruchowe
