Kontroler regulator ładowania akumulatorów 12V
Kontroler regulator ładowania akumulatorów 12V BTE-816 YX-X802
Moduł kontrolera, regulatora procesu ładowania akumulatorów 12V. Jak wiadomo stopień naładowania akumulatora można określić badając jego napięcie wyjściowe. Im wyższe napięcie tym wyższy stopień naładowania akumulatora. Oferowany moduł regulatora - kontrolera ładowania umożliwia sterowanie ładowarką sieciową w celu zachowania odpowiedniej pojemności akumulatora. Dodatkowo moduł posiada złącze XH2.54 do podłączenia zewnętrznego źródła załączenia / wyłączenia przekaźnika.
Kontroler regulator ładowania akumulatorów 12V BTE-816 YX-X802Kontroler regulator ładowania akumulatorów 12V BTE-816 YX-X802Kontroler regulator ładowania akumulatorów 12V BTE-816 YX-X802
układ zabezpieczający akumulator przed przeładowaniem lub przekroczeniem napięcia
automatyczne odcięcie akumulatora od prostownika po przekroczeniu ustawionej wartości napięcia
moduł automatycznie włączy lub odłączy prostownik, ładowarkę do akumulatora w zależności od napięcia akumulatora
alarm napięcia akumulatora poprzez odłączenie podłączenie ładowania prostownikiem



dane techniczne:
  • moduł kontrolera regulatora procesu ładowania akumulatora 12V
  • moduł elektroniczny z przekaźnikiem: YX-X802
  • napięcie zasilania: 12V dc
  • błąd napięcia: ±0.1V
  • maksymalny prąd przekaźnika: 10A
  • parametr powodujący przełączenie stanu modułu: napięcie na akumulatorze
  • napięcie załączenia przekaźnika:
    start procesu ładowania
  • napięcie wyłączenia przekaźnika:
    koniec procesu ładowania
  • dioda LED sygnalizująca pracę wyjścia
  • potencjometry do regulacji napięcia początkowego i końcowego
  • złącza terminal block ARK do przykręcenia przewodów
  • przekaźnik: SRD-12VDC-SL-C
  • maksymalne obciążenie styków przekaźnika:
    10A 250VAC lub 10A 30VDC
  • wymiary:60x30x18 mm
  • waga: ok 24g
Kontroler regulator ładowania akumulatorów 12V BTE-816 YX-X802Kontroler regulator ładowania akumulatorów 12V BTE-816 YX-X802Kontroler regulator ładowania akumulatorów 12V BTE-816 YX-X802
► IN potencjometr służy do regulacji wartości napięcia startowego, czyli takiej wartości napięcia przy której proces ładowania się rozpocznie. Rozpoczęcie procesu ładowania powoduje zamknięcie się obwodu przekaźnika i tym samym załączenie się ładowarki. OUT potencjometr służy do ustawienia górnej wartości napięcia po przekroczeniu której następuje rozłączenie się styków przekaźnika. Rozłączenie styków przekaźnika powoduje wyłączenie się ładowarki i tym samym akumulator nie zostanie"przeładowany".

Regulacja parametrów:
(należy zwracać uwagę na liczbę obrotów)


► napięcie startowe: aby zwiększyć należy obracać potencjometr zgodnie z ruchem wskazówek zegara, aby zmniejszyć- przeciwnie. Pół obrotu to przyrost o 0,4V. Nie należy przekraczać dwóch obrotów dla baterii 12V (w każdą stronę).

► napięcie końcowe: aby zwiększyć należy obracać potencjometr zgodnie z ruchem wskazówek zegara, aby zmniejszyć- przeciwnie. Pół obrotu to przyrost o 0.5V. Nie należy przekraczać jednego obrotu dla baterii 12V dodając i trzech obrotów odejmując 0,5V.
Kontroler regulator ładowania akumulatorów 12V BTE-816 YX-X802Kontroler regulator ładowania akumulatorów 12V BTE-816 YX-X802

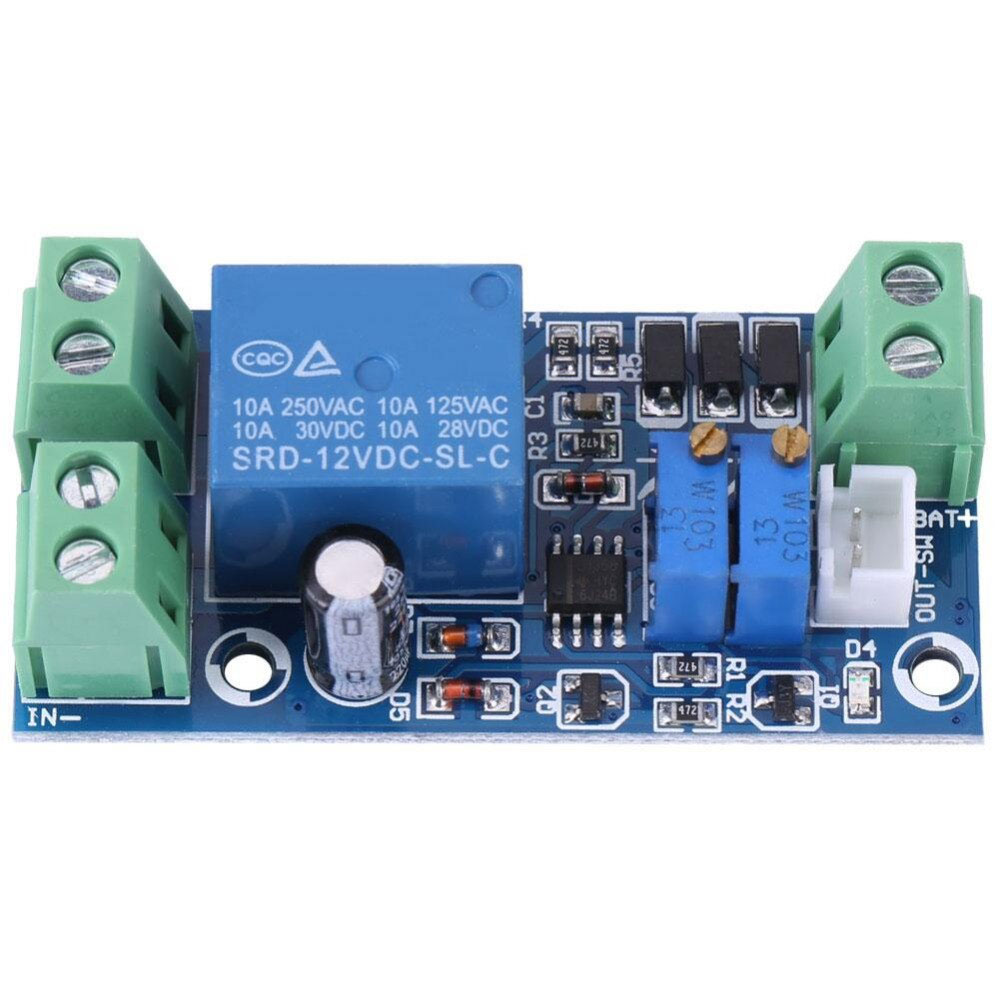

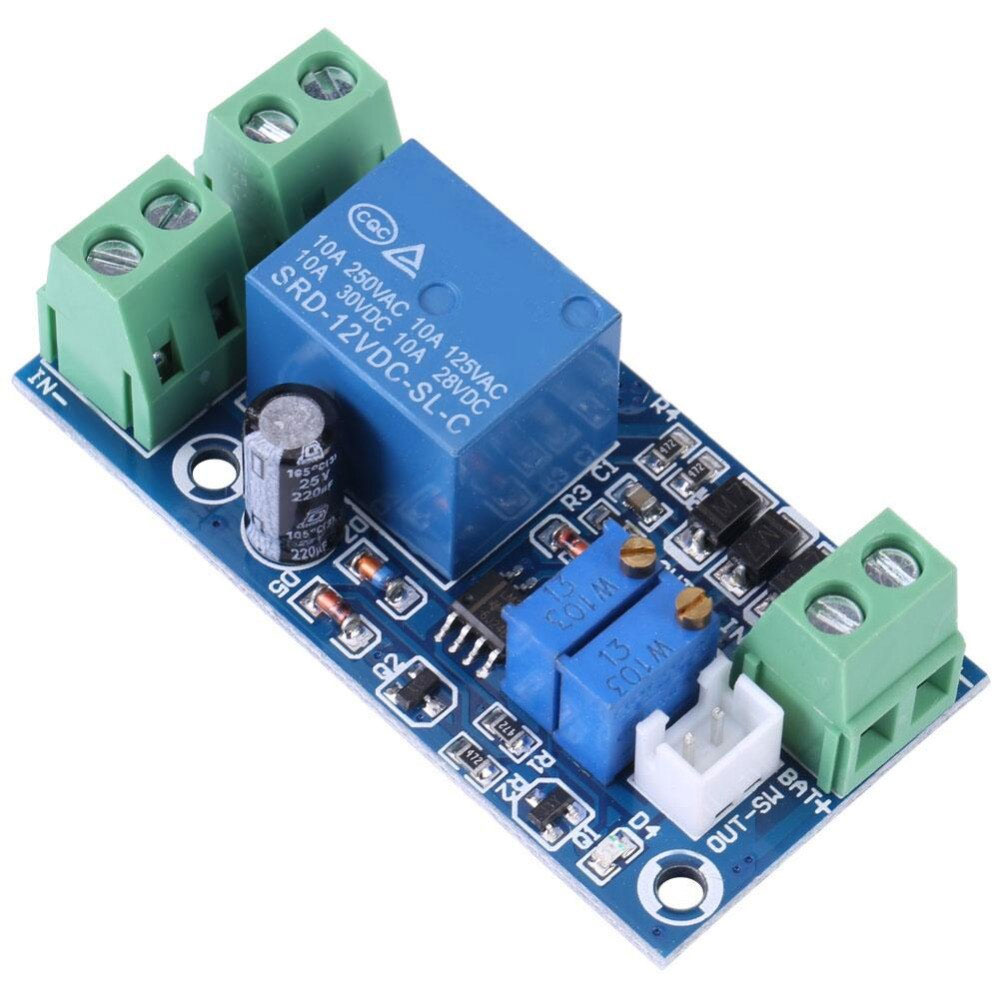

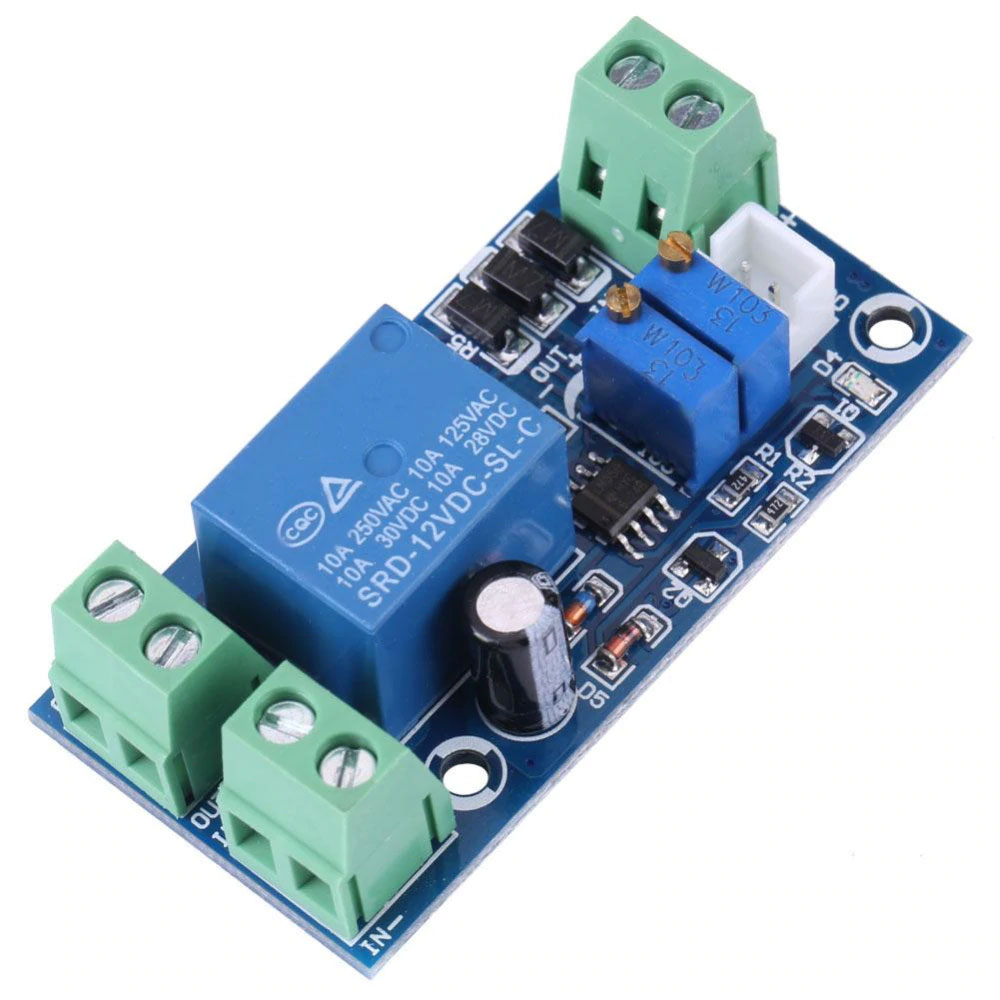

zdjęcia produktu:
Kontroler regulator ładowania akumulatorów 12V BTE-816 YX-X802
Kontroler regulator ładowania akumulatorów 12V BTE-816 YX-X802 Kontroler regulator ładowania akumulatorów 12V BTE-816 YX-X802
