Konwerter poziomów stanów logicznych 3,3V 5V TTL BTE-927Konwerter poziomów stanów logicznych 3,3V 5V TTL BTE-927Konwerter poziomów stanów logicznych 3,3V 5V TTL BTE-927
Konwerter poziomów stanów logicznych 3,3V 5V TTL BTE-927Konwerter poziomów stanów logicznych 3,3V 5V TTL BTE-927Konwerter poziomów stanów logicznych 3,3V 5V TTL BTE-927

Konwerter poziomów stanów logicznych 3,3V 5V TTL

Czas wysyłki: 24 godziny

Koszt wysyłki: od 15,00 zł Dostępne formy wysyłki dla oglądanego produktu:firma kurierska GLS - 15,00 zł
odbiór osobisty: Wrocław ul. Bystrzycka 69C - 0,00 zł

Numer katalogowy: BTE-927

Stan magazynowy:

Stan produktu: Nowy

Cena: 9,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Konwerter poziomów stanów logicznych 3,3V 5V TTL
Konwerter poziomów stanów logicznych 3,3V 5V TTL BTE-927
Jeśli kiedykolwiek próbowałeś podłączyć moduł elektroniczny z logiką 3,3V do systemu 5V to wiesz jakie to może być wyzwanie. Oferowany dwukierunkowy logiczny konwerter poziomów logicznych to mały moduł, który jednocześnie bezpiecznie obniża sygnały 5V do poziomu napięcia 3,3V ORAZ odwrotnie sygnał 3,3V do 5V. Ten konwerter poziomu działa również z urządzeniami 2,8V i 1,8V. Tym co naprawdę odróżnia ten konwerter poziomu logiki od naszych poprzednich wersji, jest to, że możesz z powodzeniem ustawiać wysokie i niskie napięcia,bezpiecznie przechodzić między nimi na tym samym kanale. Każdy konwerter poziomów ma możliwość konwersji 8 pinów po stronie wysokiej do 8 pinów po stronie niskiej z dwoma wejściami i dwoma wyjściami dla każdej strony.

Konwerter poziomów jest bardzo łatwy w użyciu. Płytkę drukowaną należy zasilać z dwóch źródeł napięcia (wysokiego i niskiego napięcia) z których korzysta Twój system. Wysokie napięcie np. 5V do złącza HV, a niskie napięcie np. 3,3V do LV. Masa GND jest wspólna.
Konwerter poziomów stanów logicznych 3,3V 5V TTL BTE-927Konwerter poziomów stanów logicznych 3,3V 5V TTL BTE-927Konwerter poziomów stanów logicznych 3,3V 5V TTL BTE-927
Moduł konwertera poziomu napięć stanów logicznych rozwiązujący problem różnic napięć w układach cyfrowych. Układ pozwala na konwersję w górę oraz w dół dla napięć 5,0V - 3,3V. Dla każdego poziomu przewidziane zostały dwie linie wejścia i dwie wyjścia. Urządzenie działa z wszelkimi sygnałami cyfrowymi. Płytka do poprawnej pracy wymaga tylko podłączonego zasilania z obydwu linii – napięcia niższego i wyższego. Moduł konwertera pozwala na łatwą komunikację urządzeń zasilanych dwoma najszerzej wykorzystywanymi napięciami (3,3V oraz 5V). Na płytce są 4 linie.. Umożliwia to połączenie np. 2 kanałów UART, lub 1 kanału I2C lub SPI. Płytka znakomicie nadaje się do wykorzystania z płytkami stykowymi.

dane techniczne:
  • moduł konwertera poziomów logicznych
  • 8 kanałowy konwerter poziomów napięć stanów logicznych
  • konwersja dwukierunkowa
  • zastosowane tranzystory unipolarne BSS138
  • zakres poziomów napięć: od 1,8V do 6V
  • płytka dwustronna z metalizacją otworów
  • wyprowadzenia sygnałów:
    ► listwa kołkowa gold-pin  2,54mm/100mils - moną wykorzystać do płytki stykowej
    ► dodatkowe otwory - punkty lutownicze do łatwego przylutowania kabli lub przewodów

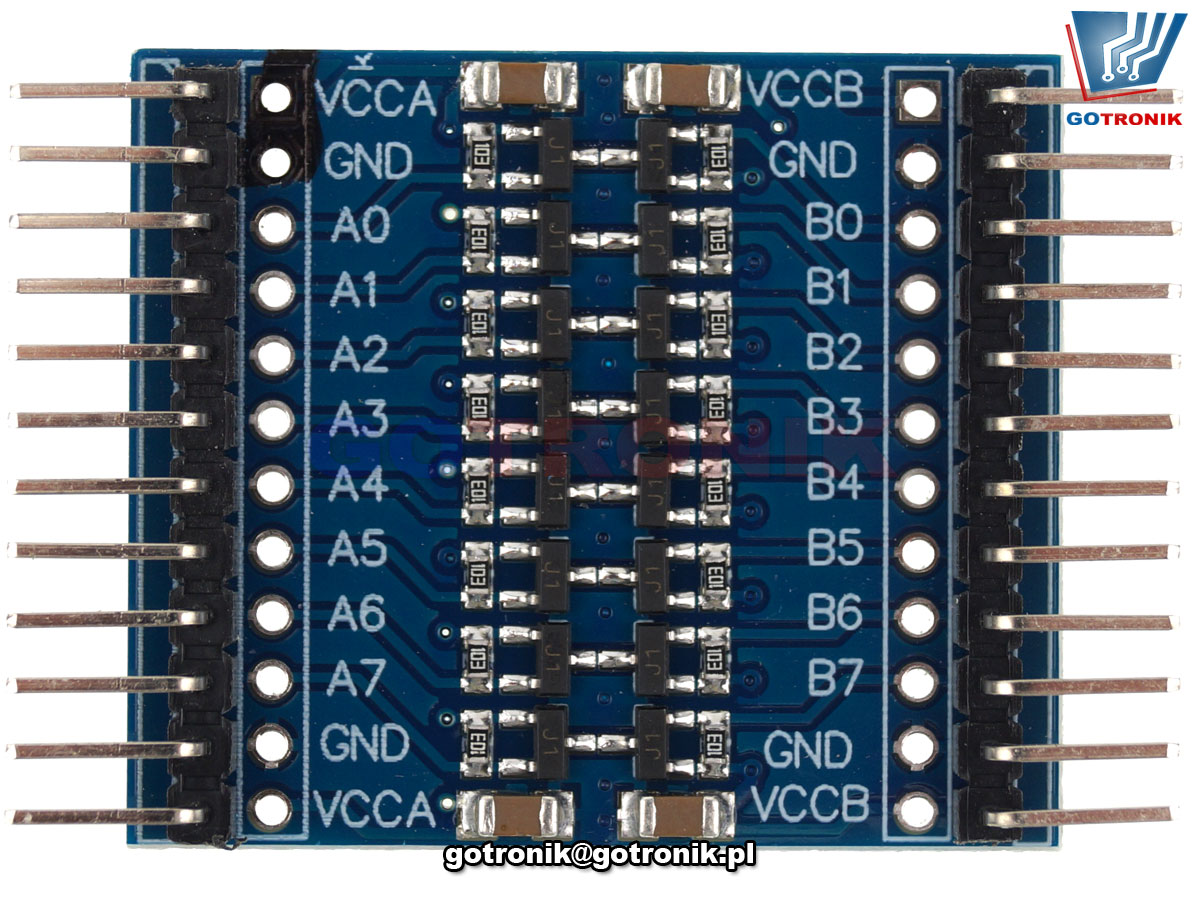

    ► opis sygnałów i napięć zasilających nadrukowany na płytce VCCA VCCB Gnd A0...A7
  • przykładowa konwersja:
    ► TTL na 3,3V na 5V
    ► TTL na 5V na 3,3V

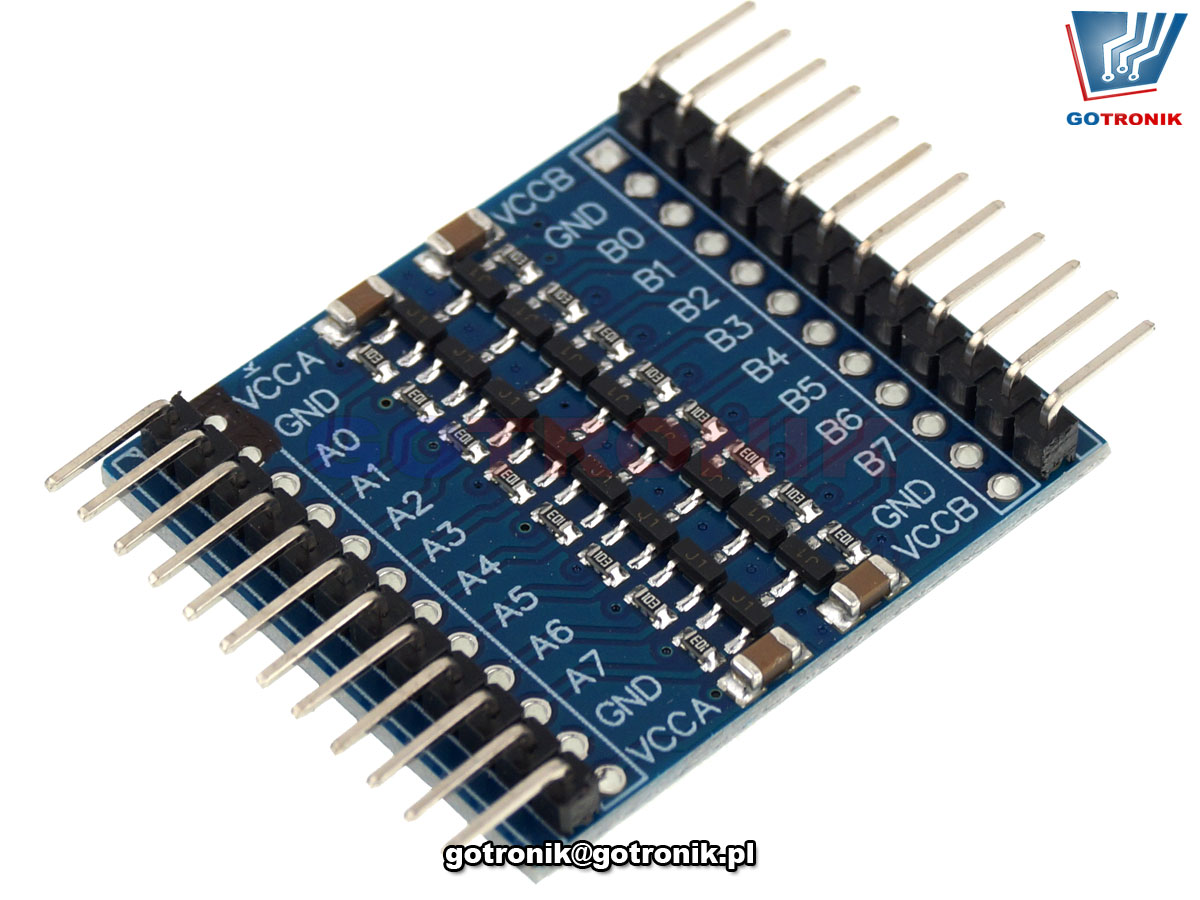

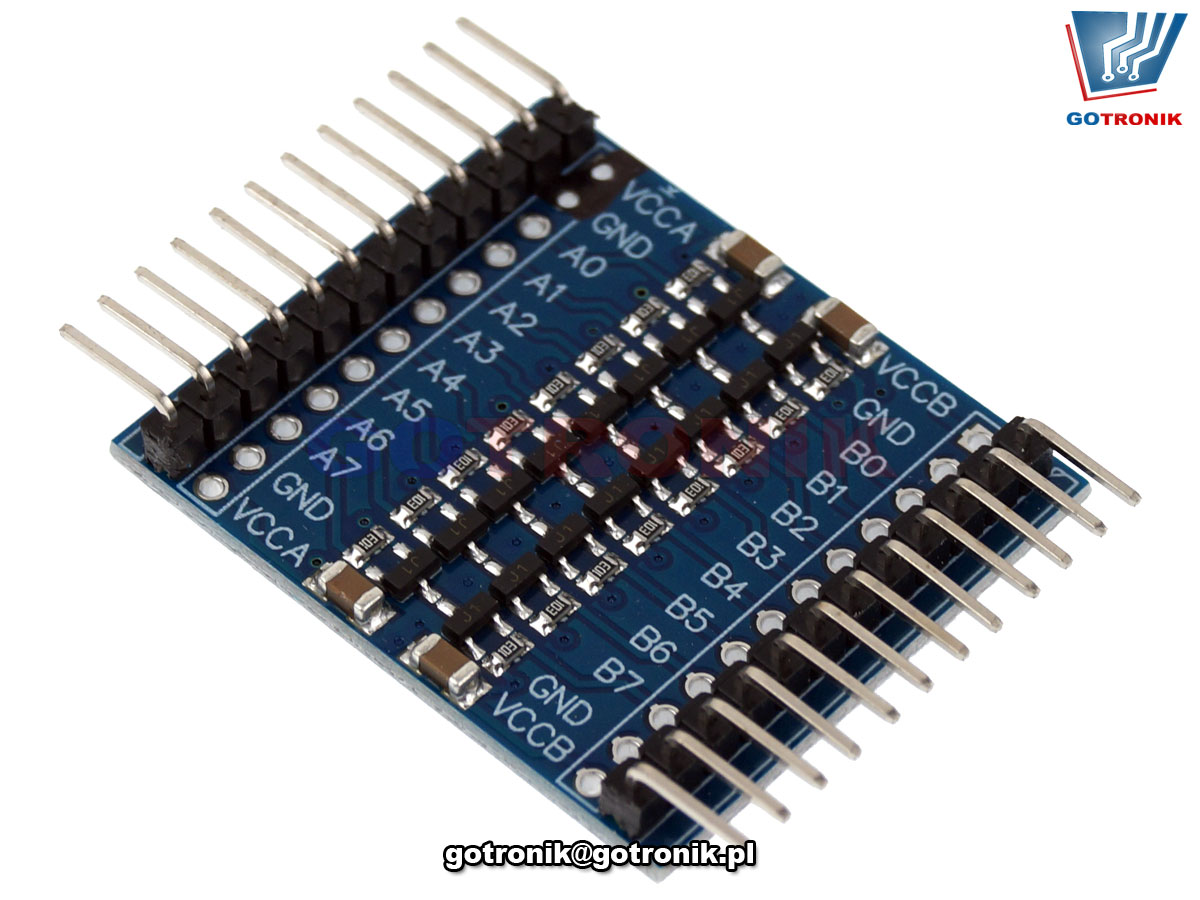

zdjęcia produktu:
Konwerter poziomów stanów logicznych 3,3V 5V TTL BTE-927Konwerter poziomów stanów logicznych 3,3V 5V TTL BTE-927Konwerter poziomów stanów logicznych 3,3V 5V TTL BTE-927 Konwerter poziomów stanów logicznych 3,3V 5V TTL BTE-927Konwerter poziomów stanów logicznych 3,3V 5V TTL BTE-927
