Przemysłowy izolowany konwerter RS232 na RS485 Waveshare

Przemysłowy izolowany konwerter RS232 na RS485  Waveshare

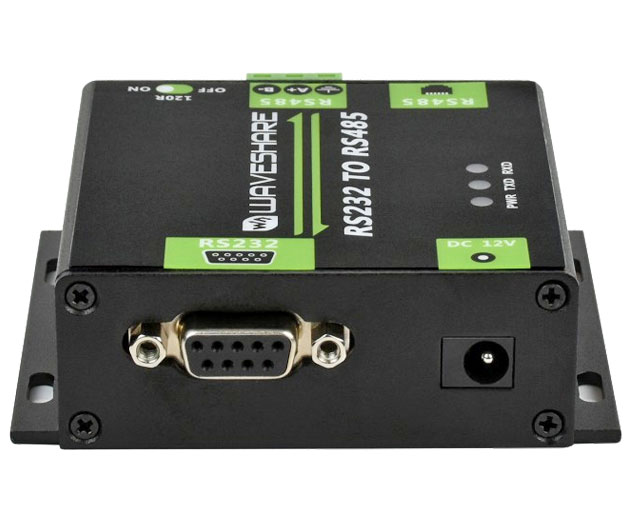

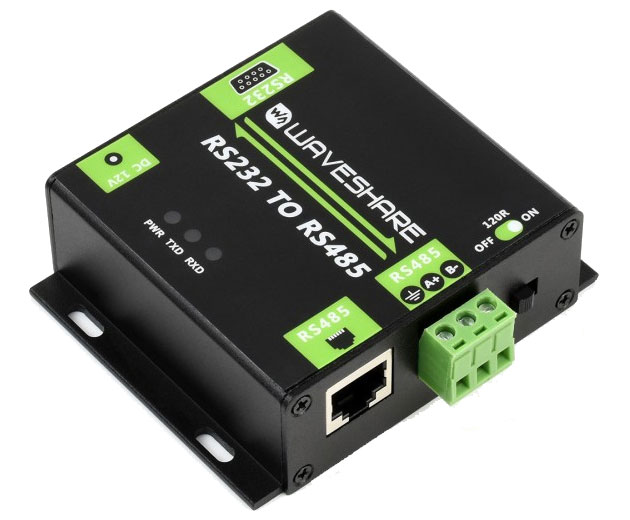

Przemysłowy, izolowany konwerter RS232 na RS485 marki Waveshare to zaawansowane urządzenie asynchroniczne i dwukierunkowe, zaprojektowane z myślą o stabilnej transmisji danych w wymagających środowiskach przemysłowych. Urządzenie to przekształca standardowy sygnał RS232 w zbalansowany, różnicowy sygnał RS485, pozwalając na znaczące wydłużenie zasięgu komunikacji aż do 1200 metrów oraz obsługę nawet do 32 węzłów w sieci w architekturze punkt-wielopunkt. Model ten charakteryzuje się wbudowaną, jednoczęściową izolacją zasilania oraz izolacją magnetyczną, które zapewniają niezwykle wysoką niezawodność, silną ochronę przed zakłóceniami zewnętrznymi oraz niskie zużycie energii. Dodatkowym atutem jest brak konieczności doprowadzania zewnętrznego zasilania specjalnie dla terminala izolowanego, co mocno upraszcza architekturę instalacji. Solidna obudowa wykonana ze stopu aluminium, poddana procesom piaskowania i utleniania anodowego, gwarantuje doskonałą trwałość, odporność na uszkodzenia mechaniczne oraz estetyczny wygląd stacji roboczej.

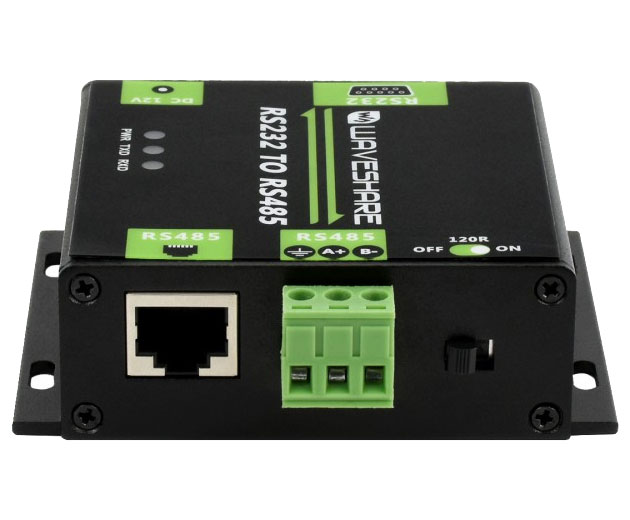

Konwerter został bogato wyposażony w szereg nowoczesnych układów zabezpieczających, chroniących podzespoły przed ekstremalnymi warunkami zasilania i zakłóceniami. Na płycie głównej umieszczono zintegrowane diody TVS do skutecznego tłumienia groźnych skoków napięcia, odzyskiwalny bezpiecznik termiczny oraz system diod zabezpieczających, które wspólnie zapewniają ochronę przed przepięciami rzędu 600W oraz wyładowaniami elektrostatycznymi do 15KV ESD. Urządzenie oferuje dużą elastyczność zasilania z szerokim zakresem napięcia wejściowego od 6V do 36V DC oraz zintegrowany rezystor końcowy 120R aktywowany lub dezaktywowany suwakowym przełącznikiem mechanicznym. Trzy czytelne wskaźniki LED nieprzerwanie informują operatora o prawidłowym zasilaniu oraz aktualnym statusie nadawania i odbierania pakietów danych. Urządzenie znajduje idealne zastosowanie w potężnych systemach automatyki przemysłowej, elektronicznej kontroli dostępu, systemach zarządzania parkingami, zautomatyzowanych bramkach autostradowych, w bankowości samoobsługowej oraz nowoczesnych systemach rejestracji czasu pracy.



Kluczowa specyfikacja

• - Marka: Waveshare
• - Model: RS232 TO RS485 (SKU: 18244)
• - Napięcie zasilania: 6 V - 36 V DC
• - Szybkość transmisji: 300 - 115200 bps
• - Zasięg transmisji RS232: ok. 15 m
• - Zasięg transmisji RS485: ok. 1200 m
• - Kluczowe funkcje:
•   = Sprzętowa automatyczna kontrola kierunku
•   = Ochrona odgromowa i przepięciowa 600W
•   = Ochrona elektrostatyczna 15KV ESD
•   = Przełączany rezystor końcowy 120R
• - Diody powiadomień: PWR, TXD, RXD
• - Temperatura pracy: Od -15°C do 70°C
• - Wymiary: 71.60 × 86.50 × 27.40 mm
• - Waga: ok. 100 g

 Dodatkowa dokumentacja techniczna:

	RS232 TO RS485 user manual
	Sscom software
