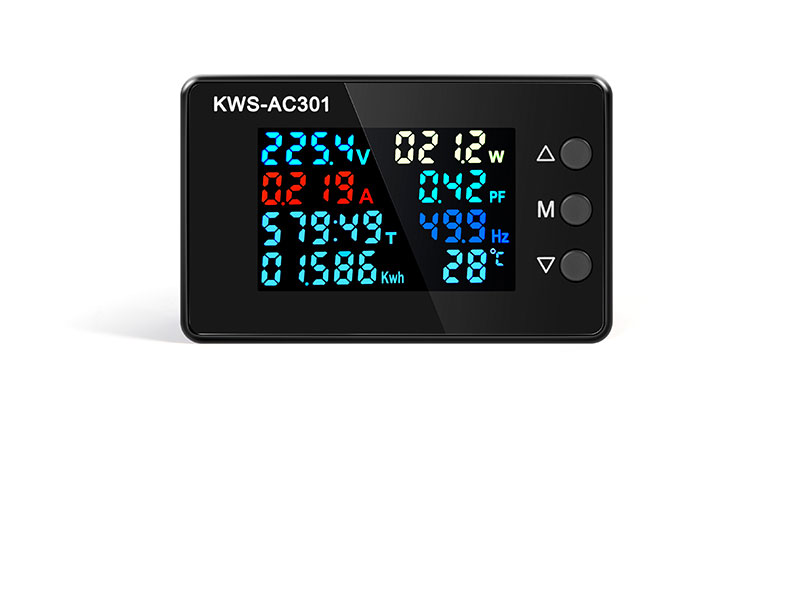

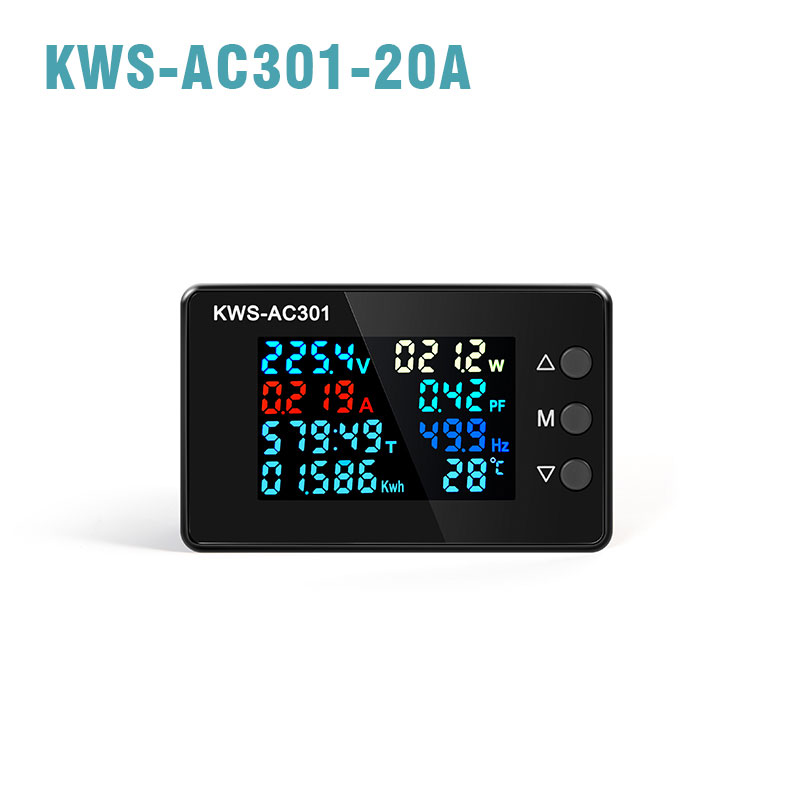

Panelowy miernik parametrów elektrycznych AC - KEWEISI model KWS-AC301-20A to urządzenie pozwalające na wykonanie pomiaru napięcia, prądu, mocy oraz energii. Użytkownik w prosty sposób może kontrolować zmiany powyższych parametrów w obwodzie do którego miernik został podłączony. Panelowy miernik KWS-AC301 posiada szeroki zakres napięcia mierzonego od 50 do 300V AC, oraz prądu od 0 do 20A.
Może być stosowany w rozdzielniach, szafkach elektrycznych, oraz przy urządzeniach zasilanych napięciem AC. Dodatkowo miernik posiada funkcje pomiaru temperatury i czasu pracy. Wyświetlacz LCD z podświetleniem. Każdy z pomiarów jest wyświetlany w innym kolorze przez co wyświetlacz jest bardzo czytelny i przejrzysty. Prosta obsługa jednym przyciskiem pozwalająca na zresetowanie wcześniej zmierzonych parametrów. Złącze terminal block do przykręcenia przewodów pomiarowych.
(1) woltomierz AC - pomiar napięcia
(2) amperomierz AC - pomiar prądu
(3) zliczanie czasu trwania pomiaru
(4) licznik energii elektrycznej - pomiar pobranej energii
(5) watomierz - pobór bieżącej mocy
(6) współczynnik mocy PF - Power Factory
(7) częstościomierz - pomiar częstotliwości napięcia sieciowego
(8) termometr cyfrowy - pomiar temperatury zewnętrznym czujnikiem NTC
Panelowy miernik KWS-AC301-20A napięcia, prądu, mocy i energii 300V 20A z cewką transformatorem do kontroli urządzeń elektrycznych: czy pracują poprawnie, ile zużywają energii itp. do pomiarów kosztów użytkowania urządzeń elektrycznych
dane techniczne:
- wielofunkcyjny panelowy miernik 8 parametrów elektrycznych napięcia sieciowego AC
► woltomierz - pomiar napięcia AC
► amperomierz - pomiar prądu AC
► watomierz - pomiar mocy
► termometr - pomiar temperatury otoczenia
► timmer, zegar - pomiar czasu trwania pomiaru, procesu
► licznik energii - pomiar pobranej energii elektrycznej
► pomiar współczynnika mocy PF
► pomiar częstotliwości napięcia sieciowego
- producent: KEWEISI
model: KWS-AC300-20A
- kolorowy wyświetlacz LCD z podświetleniem
► każdy parametr wyświetlany jest w innym kolorze
► bardzo wyraźny i kontrastowy wyświetlacz
- złącze terminal block ARK do przykręcenia przewodów
- idealnie nadaje się do zastosowania w:
► rozdzielniach
► szafkach elektrycznych
► tam gdzie potrzebny jest pomiar parametrów energii, pojemności, napięcia oraz prądu
- wymiary miernika: 73,5 x 44,5 x 20mm
zalecane wymiary otworu montażowego: 76,5mm x48mm x23,5m
model |
AC301-20A |
AC301-100A Close |
AC301-100A Open |
AC301L-20A |
AC301L-100A Close |
AC301L-100A Open |
pomiar prądu |
wbudowany bocznik |
zewnętrzna cewka pomiarowa
Zamknięta |
zewnętrzna cewka pomiarowa
Otwierana |
wbudowany bocznik |
zewnętrzna cewka pomiarowa
Zamknięta |
zewnętrzna cewka pomiarowa
Otwierana |
RS485 komunikacja |
- |
- |
- |
TAK |
TAK |
TAK |
pomiar napięcie AC |
50V do 300V |
50V do 300V |
50V do 300V |
50V do 300V |
50V do 300V |
50V do 300V |
pomiar prądu AC |
0 do 20A |
0 do 100A |
0 do 100A |
0 do 20A |
0 do 100A |
0 do 100A |
pomiar temperatury |
-20°C do 150°C |
-20°C do 150°C |
-20°C do 150°C |
-20°C do 150°C |
-20°C do 150°C |
-20°C do 150°C |
pomiar mocy |
0 do 4,4kW |
0 do 22kW |
0 do 22kW |
0 do 4,4kW |
0 do 22kW |
0 do 22kW |
pomiar energii |
0,001 do 99 999kWh |
0,001 do 99 999kWh |
0,001 do 99 999kWh |
0,001 do 99 999kWh |
0,001 do 99 999kWh |
0,001 do 99 999kWh |
pomiar czasu |
0,01 do 999 |
0,01 do 999 |
0,01 do 999 |
0,01 do 999 |
0,01 do 999 |
0,01 do 999 |
pomiar częstotliwości |
50Hz do 60Hz |
50Hz do 60Hz |
50Hz do 60Hz |
50Hz do 60Hz |
50Hz do 60Hz |
50Hz do 60Hz |
współczynnik mocy |
0,01 do 1 |
0,01 do 1 |
0,01 do 1 |
0,01 do 1 |
0,01 do 1 |
0,01 do 1 |
zestaw zawiera:
- miernik KWS-AC301-20A
- przewód pomiarowy napięcia
- zewnętrzny czujnik NTC temperatury na przewodzie
- opakowanie kartonowe
instrukcja obsługi KWS-AC301 Keweisi:
1. Długo naciśnij "klawisz M" przez 3 sekundy, aby wejść do ustawienia, kliknij dwukrotnie "klawisz M", aby zawinąć, i kliknij "klawisz M", aby przenieść;
2. Ustawienie podpowiedzi alarmu, gdy wartość jest ustawiona, naciśnij i przytrzymaj klawisz M przez 3 sekundy, aby zapisać. Alarm pojawi się tylko wtedy, gdy rzeczywista wartość testu jest większa lub równa wartości ustawionej. Dźwięk zostanie wyemitowany, gdy miernik ma alarm. W tym samym czasie jednostka numeryczna będzie migać na ekranie. Na przykład, jeśli prąd jest ustawiony na 1.000A, pojawi się alarm. Jeśli rzeczywisty prąd jest większy niż 1.000A, pojawi się alarm;
3. Wyłącz tryb podpowiedzi alarmu: ustaw wartość alarmu na większą niż rzeczywista wartość lub ustaw wszystkie wartości alarmu na 0;
4. Metoda resetowania komputera i timera: długo naciśnij "UP" przez 3 sekundy, kliknij "klawisz M", aby zresetować timer, gdy migocze, kliknij dwukrotnie "klawisz M", aby przełączyć się na energię elektryczną, a następnie kliknij „klawisz M”, aby zresetować;
5. Przywróć ustawienia fabryczne: naciśnij i przytrzymaj "DOWN", a następnie włącz zasilanie, możesz przywrócić ustawienia fabryczne po usłyszeniu dźwięku miernika. Fabrycznie ustawiona wartość alarmu napięcia to 275 V, a pozostałe to 0.
