Linijka 20cm PCB czarna
PCB-098 linijka pcb płytka drukowana 20cm wzornik PCB098

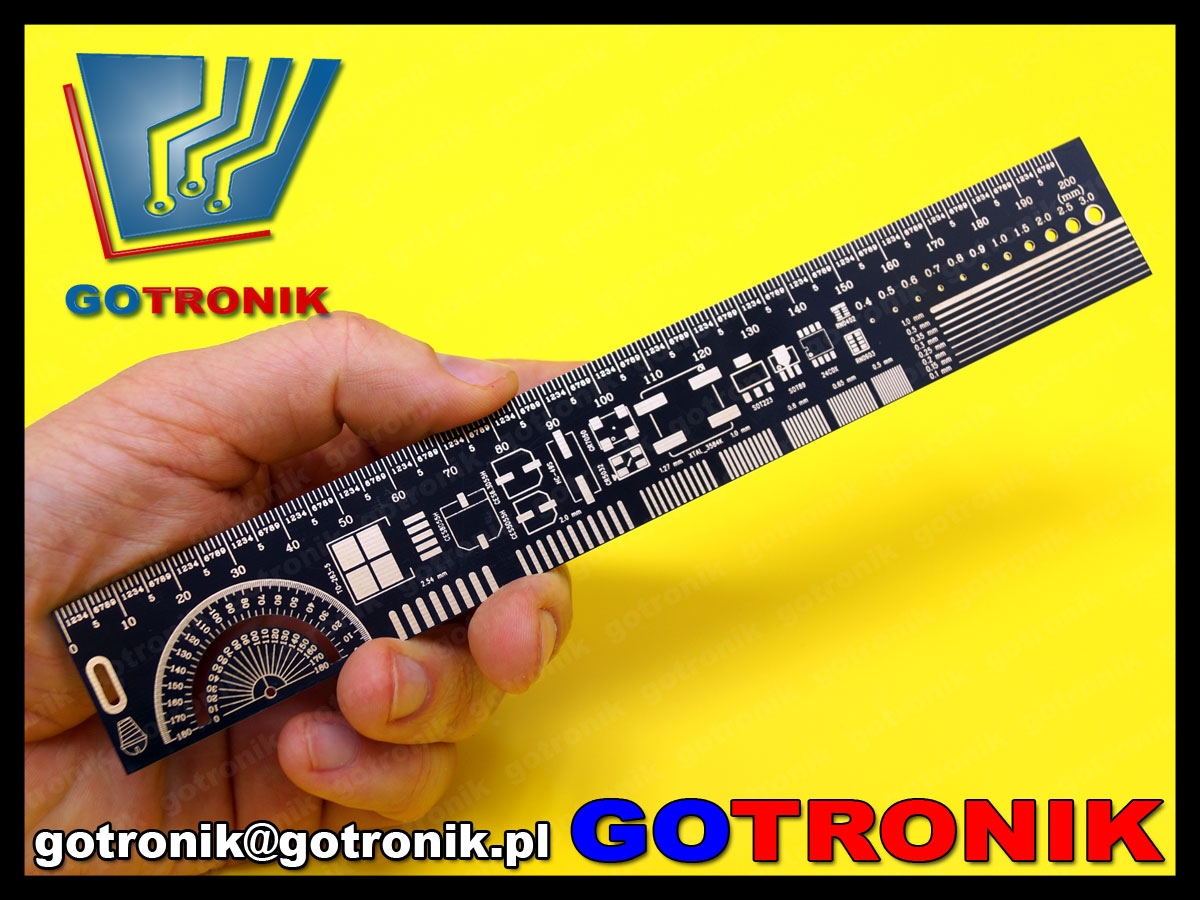

Linijka PCB w formie płytki drukowanej o długości 20cm. Przeznaczona dla elektroników jako wzornik elementów SMD, grubości ścieżek, rastrów i średnicy otworów. Nieoceniona pomoc przy rozpoznawaniu typu małopopularnej obudowy SMD lub przy pracach projektowych by ocenić na żywo grubość ścieżek otworów itp. Wykonanie o bardzo dobrej jakości. Niepowtarzalny i atrakcyjny wygląd sprawia że jest idealnym produktem na drobny upominek, prezent dla elektronika. Może być alternatywą, zamiennikiem dla linijki Adafruit PCB Ruler.

PCB-098 linijka pcb płytka drukowana 20cm wzornik PCB098

dane techniczne:
  • lijnika PCB w formie płytki drukowanej
  • długość linijki 20cm = 200mm
  • kolor: czarna
  • płytka dwustronna
  • złocone styki
PCB-098 linijka pcb płytka drukowana 20cm wzornik PCB098PCB-098 linijka pcb płytka drukowana 20cm wzornik PCB098PCB-098 linijka pcb płytka drukowana 20cm wzornik PCB098
zastosowanie jako wzornik:

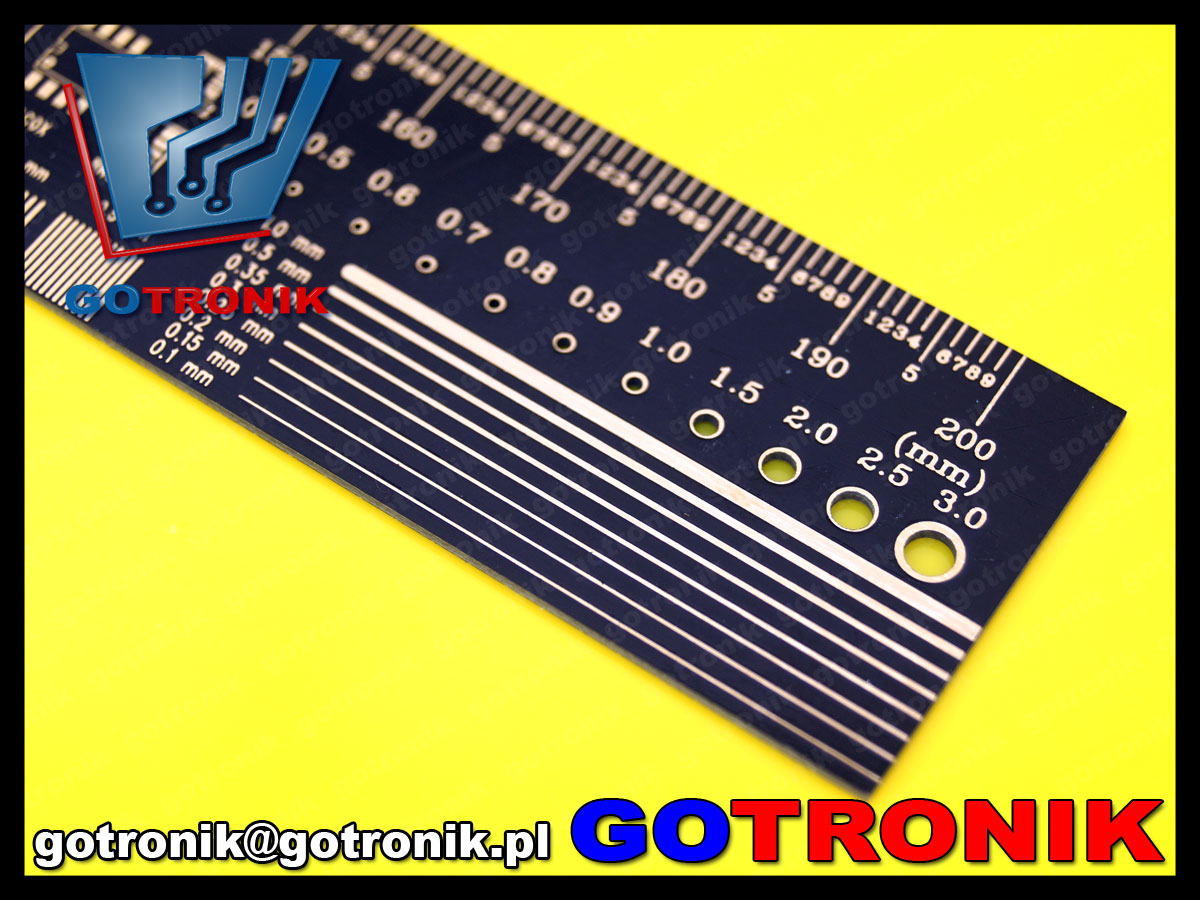

  • średnice otworów: 3,0mm 2,5mm 2,0mm 1,5mm 1,0mm 0,9mm 0,8mm 0,7mm 0,6mm 0,5mm 0,4mm
  • grubości ścieżek: 0,1mm 0,15mm 0,2mm 0,25mm 0,3mm 0,35mm 0,5mm 1,00m
  • raster (odległości pomiędzy ścieżkami): 0,5mm 0,65mm 0,8mm 1,0mm 1,27mm 2,0mm 2,54mm

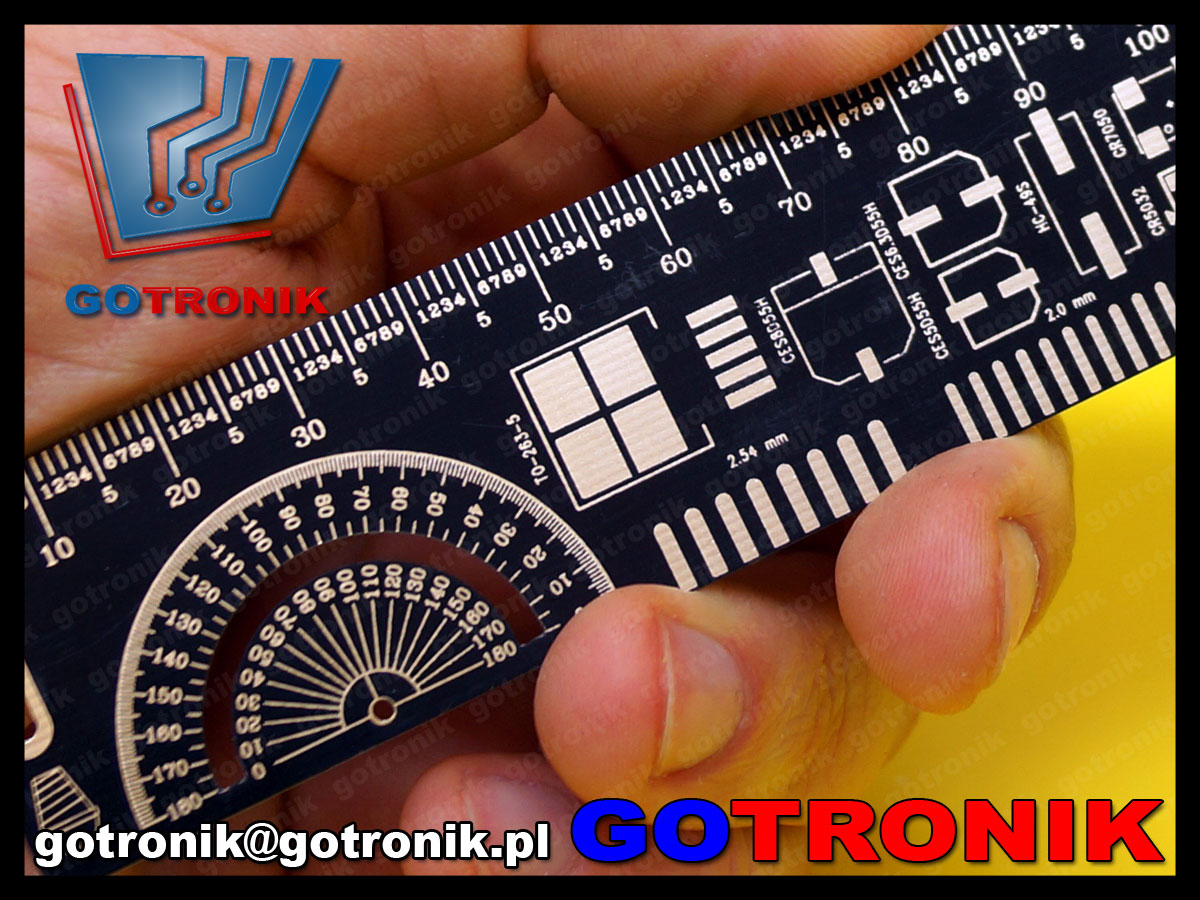

  • foot-printy - wzory obudów SMD:
    TO-263-5 HC-49S XTAL SOT223 SOT89 SO* RN0603 RN0402
    7343 6032 3528 3216 1210 106 0805 0603 0402 BGA 1,00mm SMC SMB SMA

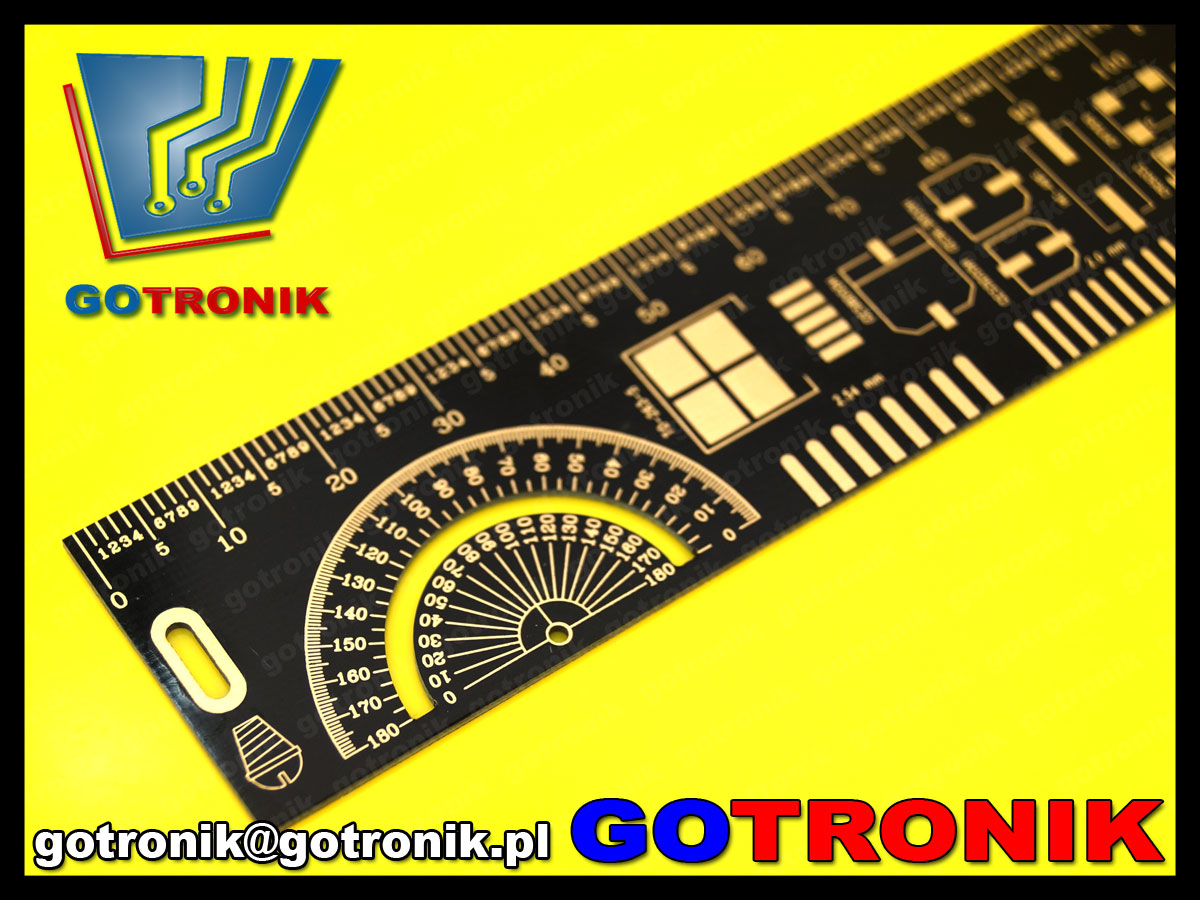

    kątomierz

PCB-098 linijka pcb płytka drukowana 20cm wzornik PCB098PCB-098 linijka pcb płytka drukowana 20cm wzornik PCB098PCB-098 linijka pcb płytka drukowana 20cm wzornik PCB098

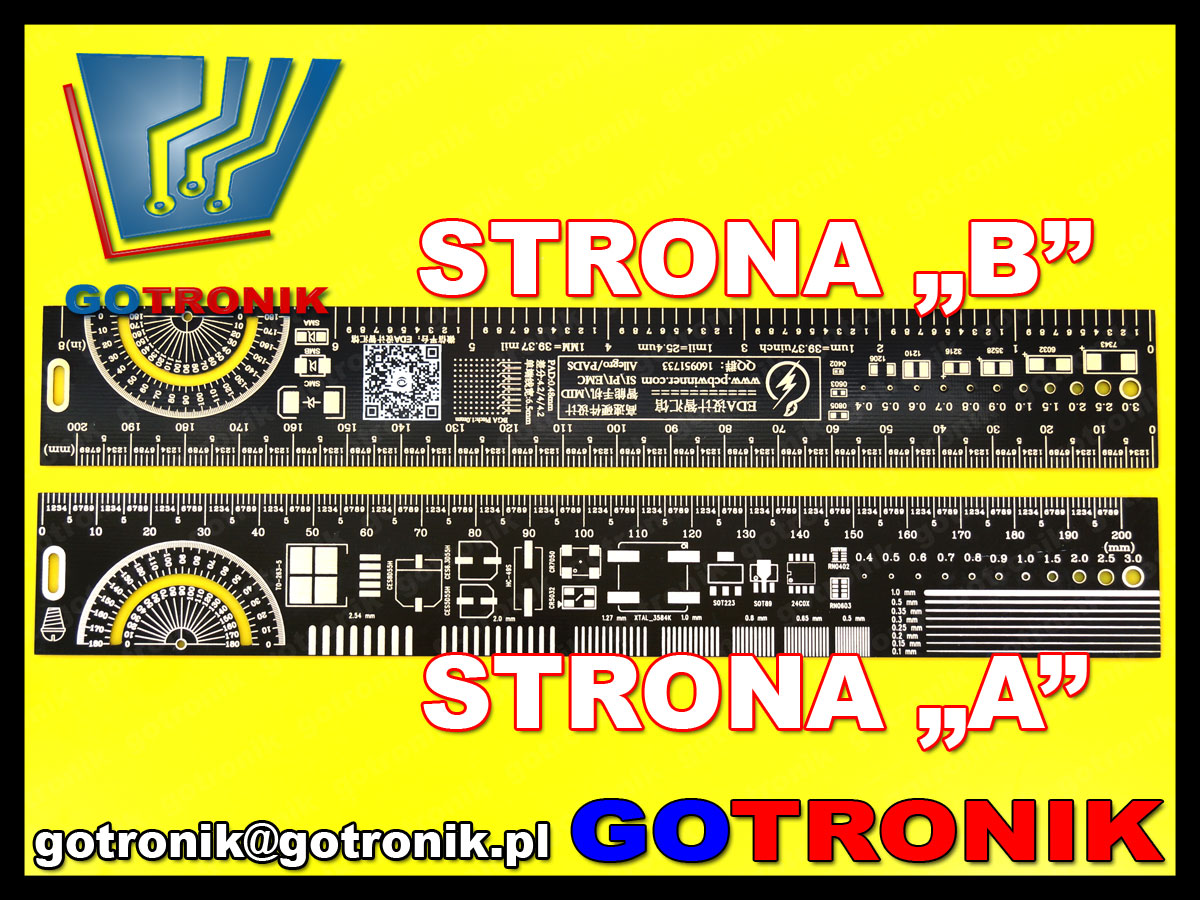

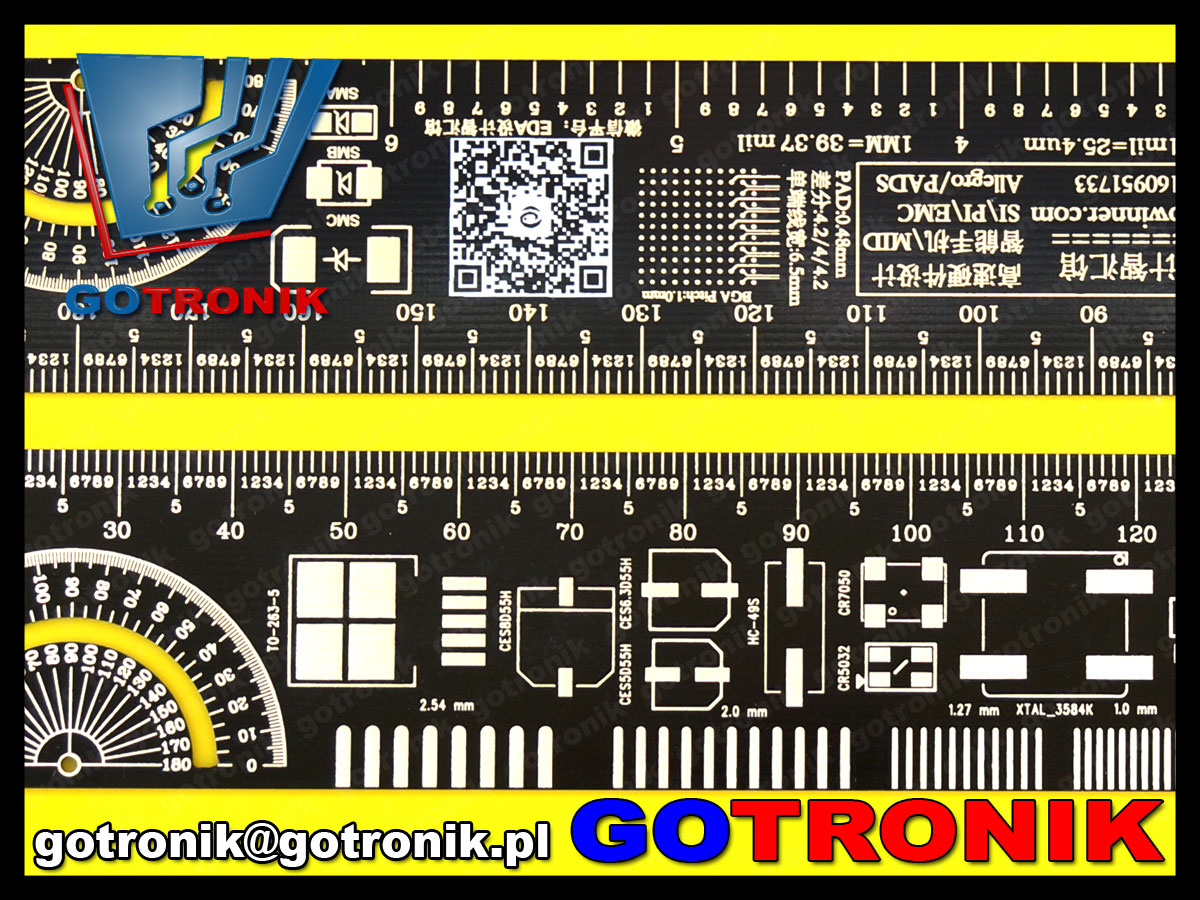

zdjęcia:

PCB-098 linijka pcb płytka drukowana 20cm wzornik PCB098
PCB-098 linijka pcb płytka drukowana 20cm wzornik PCB098
PCB-098 linijka pcb płytka drukowana 20cm wzornik PCB098
PCB-098 linijka pcb płytka drukowana 20cm wzornik PCB098
PCB-098 linijka pcb płytka drukowana 20cm wzornik PCB098
PCB-098 linijka pcb płytka drukowana 20cm wzornik PCB098
