Linijka 20cm płytka drukowana PCB czarna
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: NAR-212
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Linijka 20cm płytka drukowana PCB czarna
dane techniczne:
Linijka PCB w formie płytki drukowanej o długości 20cm. Przeznaczona dla elektroników jako wzornik elementów SMD, grubości ścieżek, rastrów i średnicy otworów. Nieoceniona pomoc przy rozpoznawaniu typu nietypowej obudowy SMD lub przy pracach projektowych. Łatwo jest ocenić na żywo grubość ścieżek otworów itp. Linijka wykonana na bardzo dobrej jakości płytce drukowanej dwustronnej PCB z metalizacją otworów i złoconymi stykami. Niepowtarzalny i atrakcyjny wygląd sprawia, że jest idealnym produktem na drobny upominek, prezent dla elektronika, technika, hobbysty lub majsterkowicza. Atrakcyjny kontrastowy wygląd złocone ścieżki i czarna soldermaska.
Wszechstronna linijka na płytce drukowanej zawiera także istotne informacje dotyczące projektu płytki drukowanej PCB: tabele odległości między pinami IC i inne. Entuzjaści elektroniki w procesie projektowania, którzy pilnie potrzebują narzędzia pomiarowego z pewnością docenią oferowaną linijkę. Oprócz pomiaru podstawowych funkcji w milimetrach i calach, integruje również istotne informacje dotyczące projektowania płytek drukowanych: tabele odległości między pinami IC, pakiet chipów, rezystory i kondensaory SMD, powszechnie stosowane wiertło wzorcowe średnicy, odniesienie do szerokości linii. Informacje te wydrukowaliśmy na pozłacanych płytkach drukowanych FR-4.
dane techniczne:
- płytka drukowana PCB w formie linijki
- atrakcyjny kontrastowy wygląd złocone ścieżki i czarna soldermaska

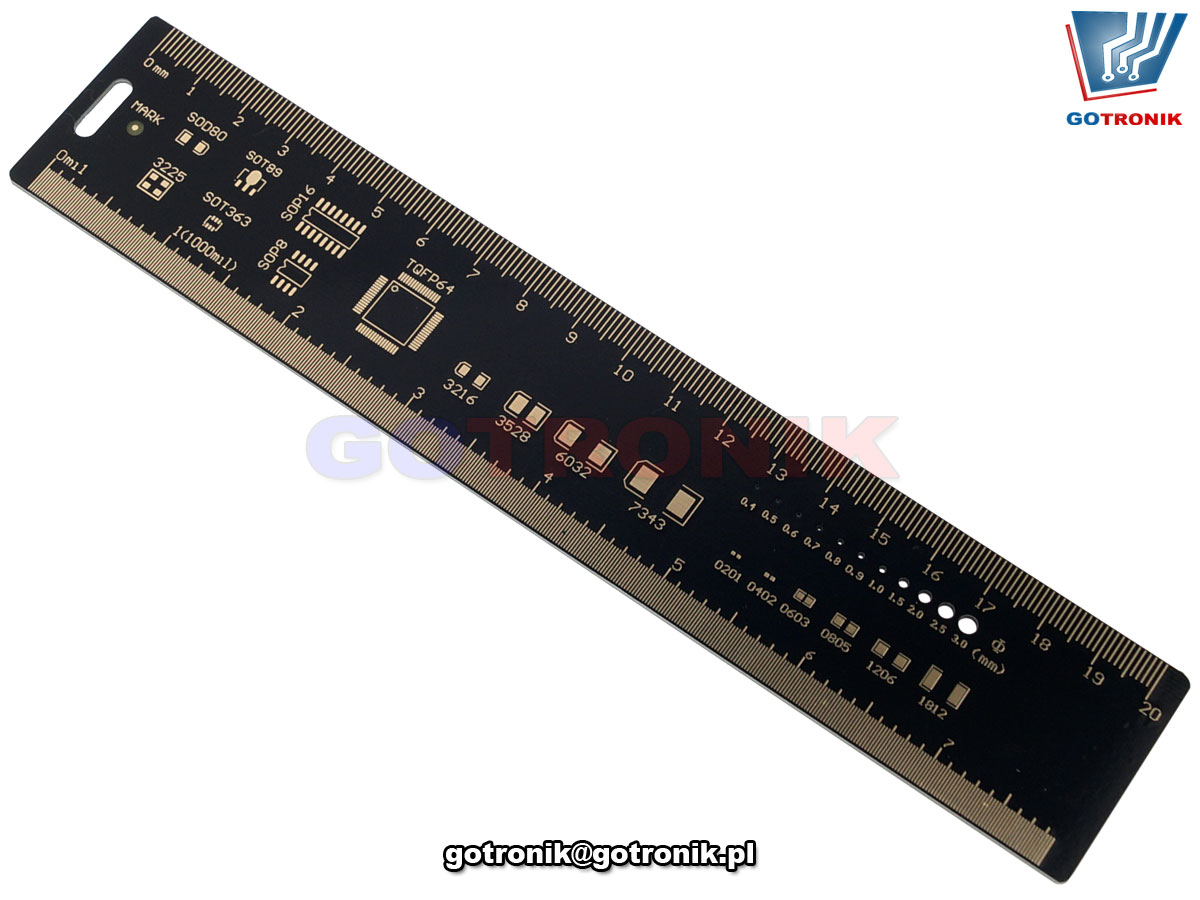

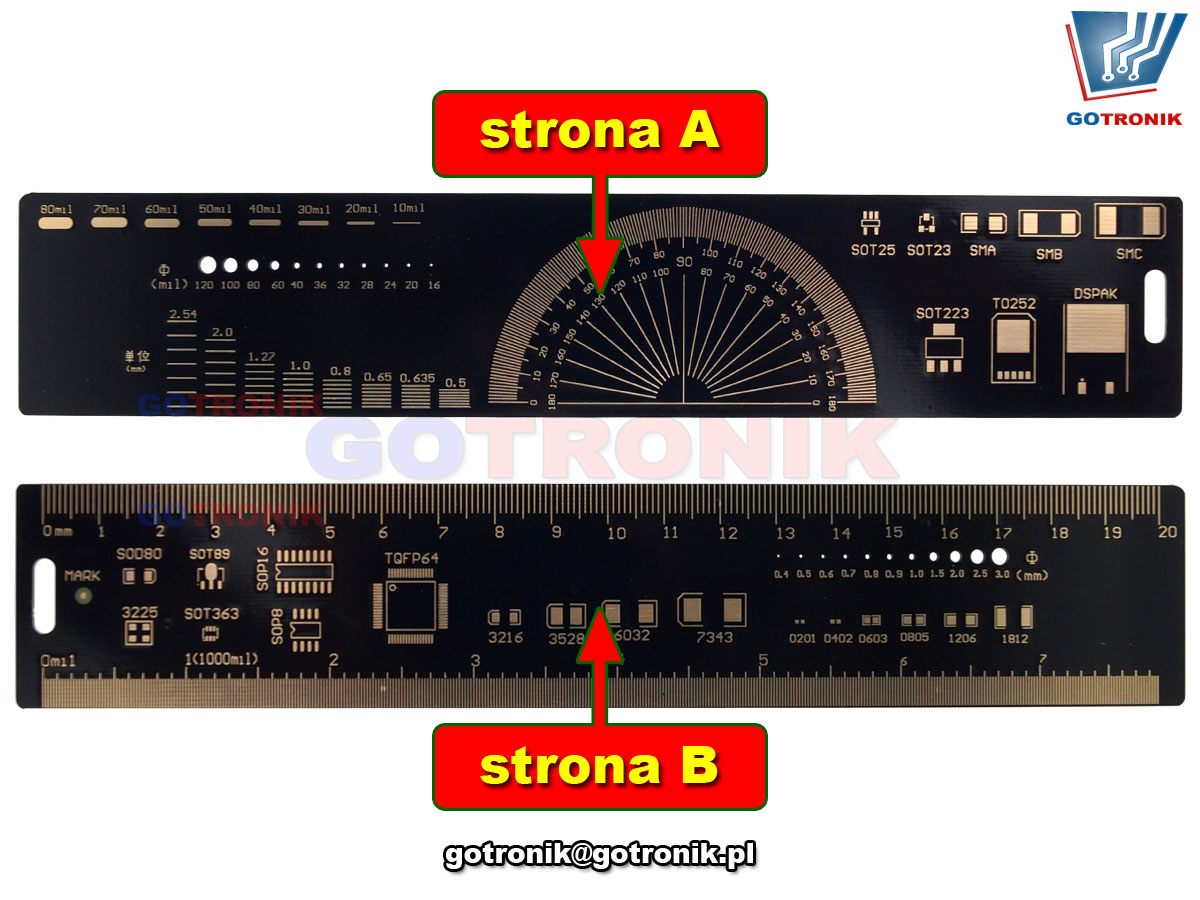

- strona B płytki drukowanej:
► podziałka linijki metrycznej: 20cm
► podziałka linijki calowej: 7,8 cala
1cal=1000mils
► wzornik - metryczne średnice wierteł fi: Ø0,4mm 0,5mm 0,6mm 0,7mm 0,8mm 0,9mm 1,0mm 1,5mm 2,0mm 2,5mm 3,0mm
► foot-printy - wzory obudów SMD:
0201 0402 0603 0805 1206 1812 3216 3528 6032 7343

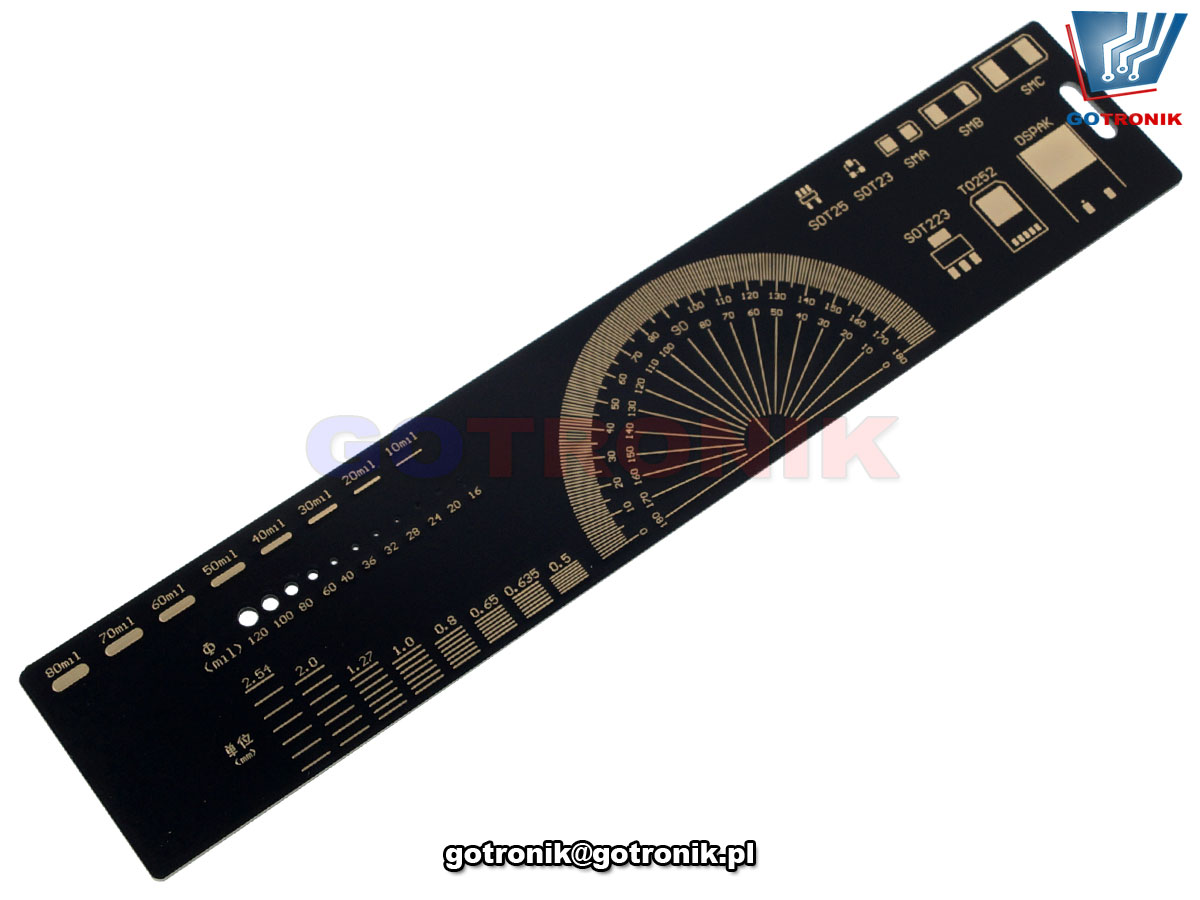

SOD80 SOT89 SOP16 TQFP64 3225 SOT363 SOP8 - strona A płytki drukowanej:
► foot-printy - wzory obudów SMD:
SOT25 SOT23 SMA SMB SMC
SOT223 TO252 DSPAK
► kątomierz
► raster - wzornik odległości pomiędzy ścieżkami obwodu drukowanego
metryczna skala odległości: 2,54mm 2,0mm 1,27mm 1,0mm 0,8mm 0,65mm 0,635 0,5mm
► wzornik - calowe średnice wierteł fi: Ø 120mils 100mils 80mils 60mils 40mils 36mils 32mils 28mils 24mils 20mils 16mils
► wzornik - calowe szerokości ścieżek: 80mils 70mils 60mils 50mils 40mils 30mils 20mils 10mils - płytka drukowana PCB właściwości:
► dwustronna z metalizacją otworów
► laminat szklano-epoksydowy FR-4
► grubość laminatu: 1,55mm
► solder maska w kolorze czarnym
► złocone styki
► nadrukowany opis montażowy biała farba
► wycięta na wymiar - frezowana
brak ostrych i postrzępionych krawędzi
zdjęcia produktu:
