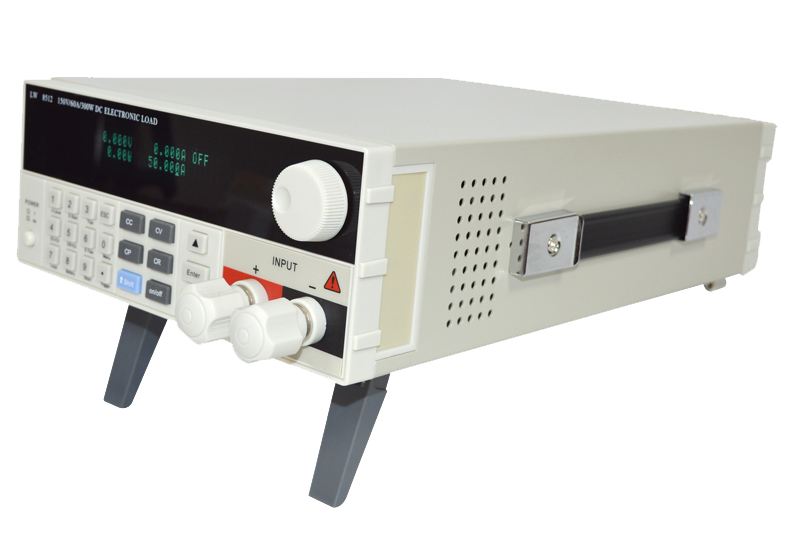

LW8512 elektroniczne obciążenie 300W 150V 60A LongWei

LW-8512 to nowoczesne, programowalne obciążenie elektroniczne prądu stałego, przeznaczone do testowania i badania źródeł zasilania. Urządzenie jest częścią serii LW8500 i wyróżnia się wysoką precyzją pomiarową, dużą szybkością działania oraz bogatym zestawem trybów pracy. Z powodzeniem stosowane jest w laboratoriach badawczych, liniach produkcyjnych oraz w warsztatach serwisowych.

Kluczowe cechy

• Moc znamionowa: 300 W

• Zakres napięcia wejściowego: 0–150 V DC

• Zakres prądu wejściowego: 0–60 A

• Rozdzielczość pomiaru: do 0,1 mA i 1 mV

• Dokładność pomiaru: typowo 0,03% + 0,05% FS

• Szybkość narastania prądu: 2,5 A/µs

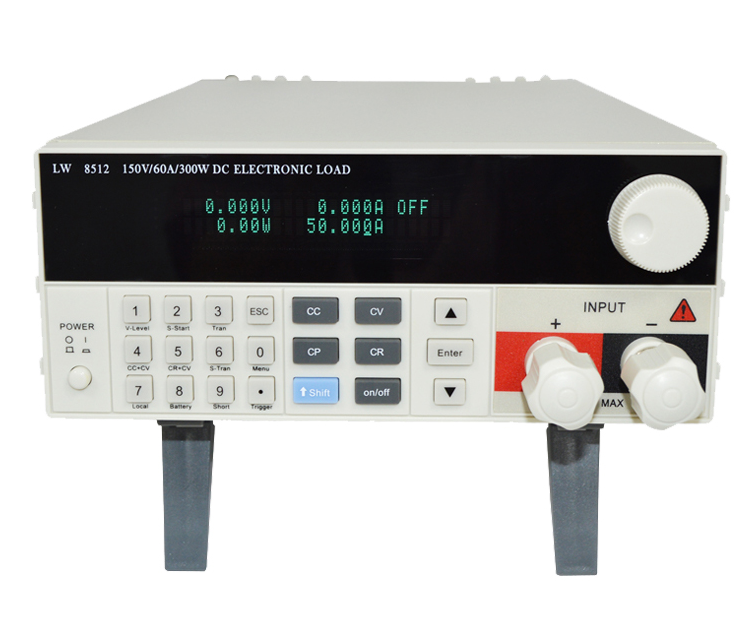

• Wysokiej jakości wyświetlacz VFD z jednoczesnym wskazaniem napięcia, prądu, mocy i parametrów pracy

• Zabezpieczenia: nadnapięciowe, nadprądowe, nadmocowe, termiczne, przed odwrotną polaryzacją

Tryby pracy

Urządzenie oferuje szeroki zestaw trybów, które umożliwiają symulację różnego rodzaju obciążeń:

• CC (Constant Current) – tryb stałoprądowy

• CV (Constant Voltage) – tryb stałonapięciowy

• CR (Constant Resistance) – tryb stałooporowy

• CP / CW (Constant Power) – tryb stałomocowy

• Tryb dynamiczny (TRAN) – szybkie przełączanie między dwoma poziomami prądu, częstotliwość do 25 kHz

• LIST – edytowalna sekwencja kroków (do 200), generowanie dowolnych przebiegów obciążenia

• AUTO TEST – automatyczne testy PASS/FAIL zgodne z zadanymi kryteriami

• SHORT – test zwarciowy

• BATTERY TEST – rozładowanie akumulatora przy stałym prądzie i wyznaczenie jego pojemności

Dodatkowe warianty pracy:

• Soft Start – łagodny rozruch, ograniczający udar prądowy

• Ładowanie/rozładowanie z progami napięć (ONSET/OFFSET)

• Tryby z kombinacjami (np. CC+CV, CR+CV – zabezpieczenie przed nadmiernym rozładowaniem źródła)

Funkcje pomiarowe i testowe

• Pomiar napięcia, prądu i mocy z wysoką rozdzielczością i dokładnością

• Testy dynamiczne prostokątne, trójkątne i trapezowe

• Automatyczny test zasilaczy, ładowarek i źródeł prądowych

• Pomiary pojemności akumulatorów (w Ah i Wh)

• Możliwość zapisu i odtwarzania własnych sekwencji testowych

Komunikacja i integracja

LW-8512 umożliwia współpracę z systemami pomiarowymi i automatycznymi stanowiskami testowymi:

• USB, RS-232, RS-485, GPIB

• Obsługa protokołu Modbus RTU

• Zdalny pomiar napięcia (Remote Sense) – kompensacja spadku napięcia na przewodach

• Wyjście monitorowania przebiegu prądu oraz wejście/wyjście wyzwalania

Zastosowania

• Testowanie zasilaczy impulsowych i liniowych

• Badania ładowarek do telefonów i urządzeń mobilnych

• Kontrola jakości pakietów bateryjnych i akumulatorów (Li-Ion, NiMH, Pb itp.)

• Testowanie elektroniki samochodowej i przemysłowej

• Badania w energetyce odnawialnej: ogniwa PV i paliwowe

• Symulacja obciążeń w laboratoriach badawczo-rozwojowych

Specyfikacja techniczna (wybrane parametry)

✅ LW-8512 to wydajne i wszechstronne elektroniczne obciążenie, które łączy wysoką precyzję z bogatymi funkcjami testowymi, czyniąc je idealnym wyborem dla profesjonalistów w branży elektronicznej i energetycznej.




W modelu LW-8512 (seria LW8500) mamy do dyspozycji pełny zestaw trybów pracy elektronicznego obciążenia. Instrukcja podaje je tak:

Podstawowe tryby pracy

1. CC – Constant Current (stałoprądowy)
   – obciążenie pobiera stały prąd niezależnie od napięcia wejściowego.

2. CV – Constant Voltage (stałonapięciowy)
   – obciążenie wymusza stałe napięcie na źródle, pobierając odpowiedni prąd.

3. CR – Constant Resistance (stałooporowy)
   – obciążenie zachowuje się jak rezystor o zadanej wartości.

4. CP / CW – Constant Power (stałomocowy)
   – obciążenie pobiera moc o stałej wartości (zmieniając prąd proporcjonalnie do napięcia).

Warianty rozszerzone (dostępne w każdym z trybów)

• Standardowy tryb pracy (np. CC standard, CV standard, CR standard, CP standard).

• Ładowanie/rozładowanie z progami napięć (ONSET / OFFSET) – automatyczne załączanie i wyłączanie obciążenia przy określonych napięciach.

• Soft Start – łagodne narastanie prądu/napięcia (symulacja obciążenia indukcyjnego lub pojemnościowego).

• Przejście do CV:
  • CC → CV (ograniczenie napięciowe),
  • CR → CV (ochrona przed nadmiernym rozładowaniem).

Tryby specjalne

5. Tryb dynamiczny (TRAN) – szybkie przełączanie obciążenia pomiędzy dwoma wartościami (A ↔ B), z regulacją czasu, zboczy i częstotliwości (do 25 kHz).

6. LIST – edytowalna sekwencja kroków (do 200), pozwala tworzyć własne przebiegi obciążenia.

7. AUTO TEST – automatyczny test PASS/FAIL według zadanych kryteriów (prąd, napięcie, moc, rezystancja).

8. SHORT – tryb zwarcia (symulacja zwarcia na wyjściu).

9. Test akumulatorów (BATTERY TEST) – rozładowanie stałym prądem do progu końcowego, z obliczeniem pojemności (mAh/Wh).
