Miernik częstotliwości 1Hz do 75MHz - zestaw do samodzielnego montażu kit/diy

Czas wysyłki: 24 godziny

Koszt wysyłki: od 15,00 zł Dostępne formy wysyłki dla oglądanego produktu:firma kurierska GLS - 15,00 zł
odbiór osobisty: Wrocław ul. Bystrzycka 69C - 0,00 zł

Numer katalogowy: BTE-738

Stan magazynowy:

Stan produktu: Nowy

Cena: 60,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Miernik częstotliwości 1Hz do 75MHz
zestaw do samodzielnego montażu kit/diy

BTE-738 Miernik częstotliwości 1Hz do 75MHz zestaw do samodzielnego montażu kit/diy ezm electronics studio frequency counter
Zestaw do samodzielnego montażu typu KIT/DIY umożliwiający zbudowanie mikroprocesorowego miernika częstotliwości charakteryzującym się dużą czułością i szerokim zakresem pomiaru częstotliwości w zakresie od 1Hz do 75MHz.  Sercem miernika jest układ mikroprocesorowy PIC, a wyniki pomiaru wartości częstotliwości wejściowej na złączu BNC prezentowane są na cyfrowych wyświetlaczach siedmio-segmentowych LED. Zestaw do samodzielnego montażu składa się z elementów elektronicznych przewlekanych stosunkowo prostych i łatwych w montażu i lutowaniu.Moduł idealnie nadaje się do eksperymentów oraz dydaktyki.
BTE-738 Miernik częstotliwości 1Hz do 75MHz zestaw do samodzielnego montażu kit/diy ezm electronics studio frequency counterBTE-738 Miernik częstotliwości 1Hz do 75MHz zestaw do samodzielnego montażu kit/diy ezm electronics studio frequency counterBTE-738 Miernik częstotliwości 1Hz do 75MHz zestaw do samodzielnego montażu kit/diy ezm electronics studio frequency counter
miernik częstotliwości 1Hz do 75MHz, pomiar częstotliwości sygnału, ezm electronics studio frequency counter

dane techniczne:
  • zestaw do samodzielnego montażu KIT/DIY
    składający się z elementów elektronicznych i płytki drukowanej
  • mikroprocesorowy miernik częstotliwości
  • mikroprocesor PIC16F628A
  • zakres pomiaru częstotliwości: 1Hz do 75MHz
  • cztero  lub pięcio-cyfrowa rozdzielczość wyświetlacza
    np. x.kHz xxx, x.xxx.MHz lub xx.xxMHz
    w zależności od zakresu pomiarowego
  • rozdzielczość pomiaru częstotliwości: 1Hz
  • automatyczny zakres przełączania z różnymi czasami bramkowania
  • funkcja dodawania lub odejmowania programowalnego przesunięcia częstotliwości
  • złącze wejściowe sygnału: gniazdo BNC
  • czułość wejściowa:
    zazwyczaj mniej niż 20 mV RMS od 1 Hz do 100 kHz
    wzrost do 35 mV przy 20 MHz i 75 mV przy 50 MHz (150 mV przy 78 MHz)
  • pobór prądu: 50mA z napięciem zasilania od 7 do 9 V
  • opcjonalny (konfigurowalny) tryb oszczędzania energii, który automatycznie wyłącza wyświetlacz jeśli częstotliwość nie zmieni się znacząco w ciągu 15 sekund
  • napięcie zasilania: od 7V do 9Vdc
  • płytka drukowana PCB:
    ▶ dwustronna z metalizacją otworów
    ▶ powiercone otwory
    ▶ solder maską
    ▶ z nadrukowanym opisem umieszczenia elementów
    ▶ wymiary 80x58mm
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia, działa od razu
  • zestaw do samodzielnego montażu tzw. KIT/DIY

instrukcja montażu i lutowania:


prezentacja działa zmontowanego układu:


przydatne linki:
w skład zestawu wchodzi:
  • płytka drukowana PCB
  • wszystkie potrzebne elementy elektroniczne do budowy urządzenia (bez baterii)

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej PCB, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość samego zestawu.

ocena stopnia trudności:
  • płytka PCB jednostronna
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - NIE
  • schemat montażowy - TAK
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: nie
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)
  • zestaw do samodzielnego montażu tzw. KIT, DIY.
  • ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT

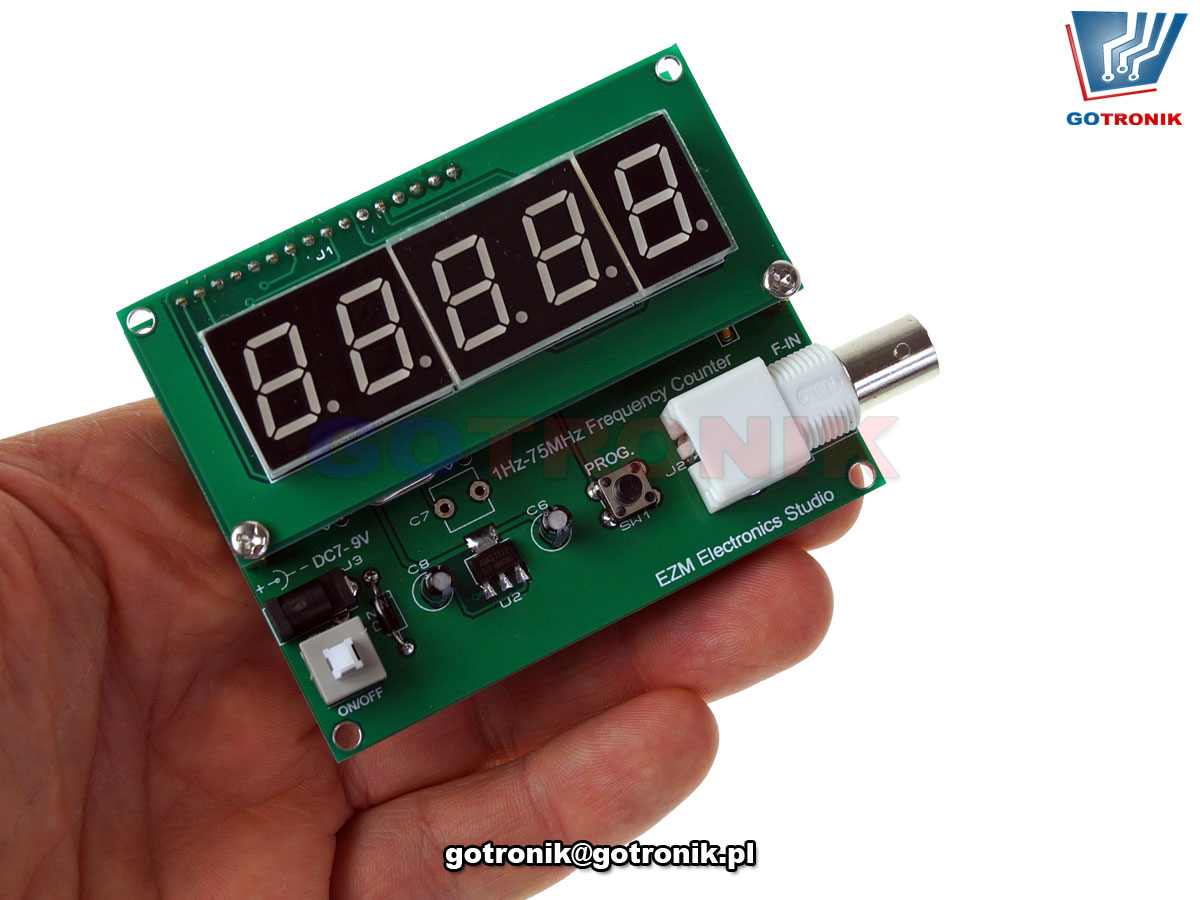

zdjęcia poprawnie zmontowanego zestawu:
BTE-738 Miernik częstotliwości 1Hz do 75MHz zestaw do samodzielnego montażu kit/diy ezm electronics studio frequency counterBTE-738 Miernik częstotliwości 1Hz do 75MHz zestaw do samodzielnego montażu kit/diy ezm electronics studio frequency counterBTE-738 Miernik częstotliwości 1Hz do 75MHz zestaw do samodzielnego montażu kit/diy ezm electronics studio frequency counter

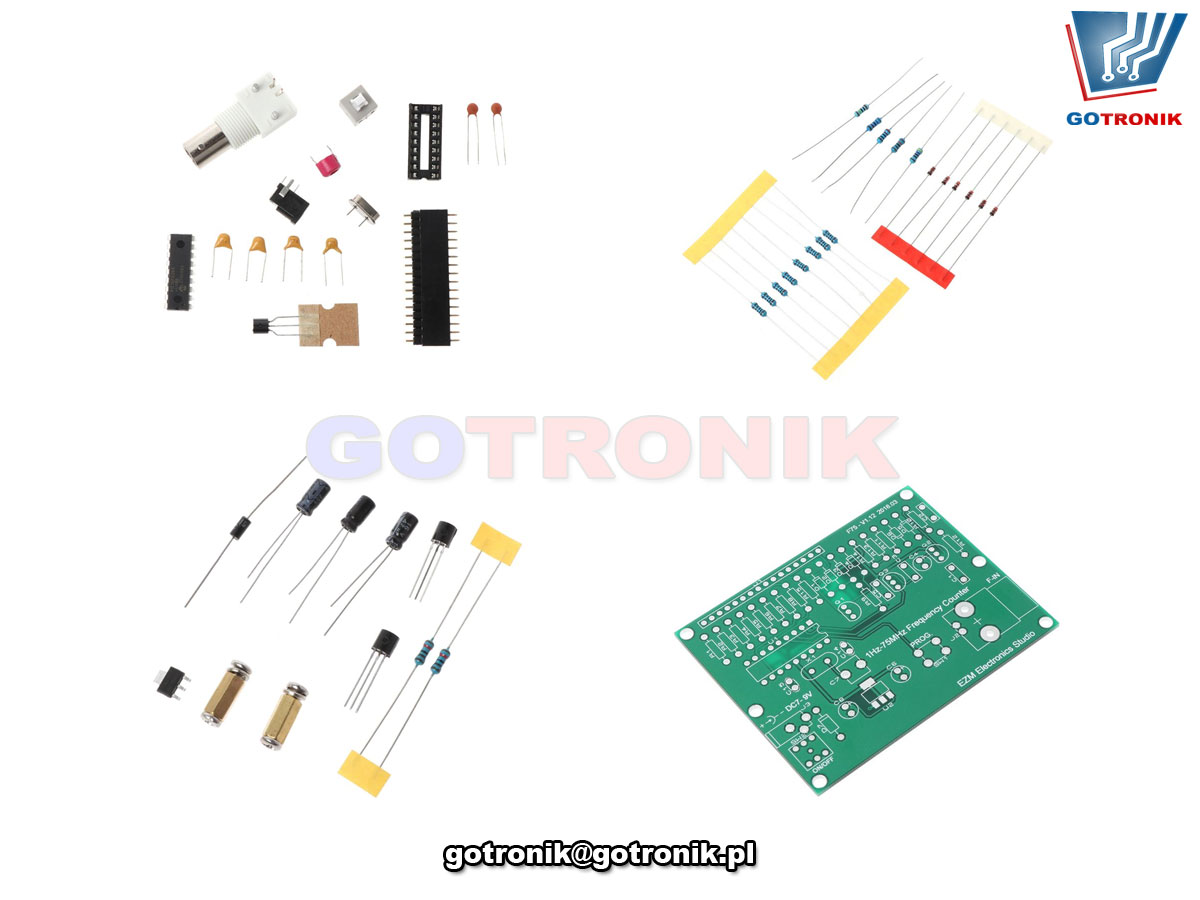

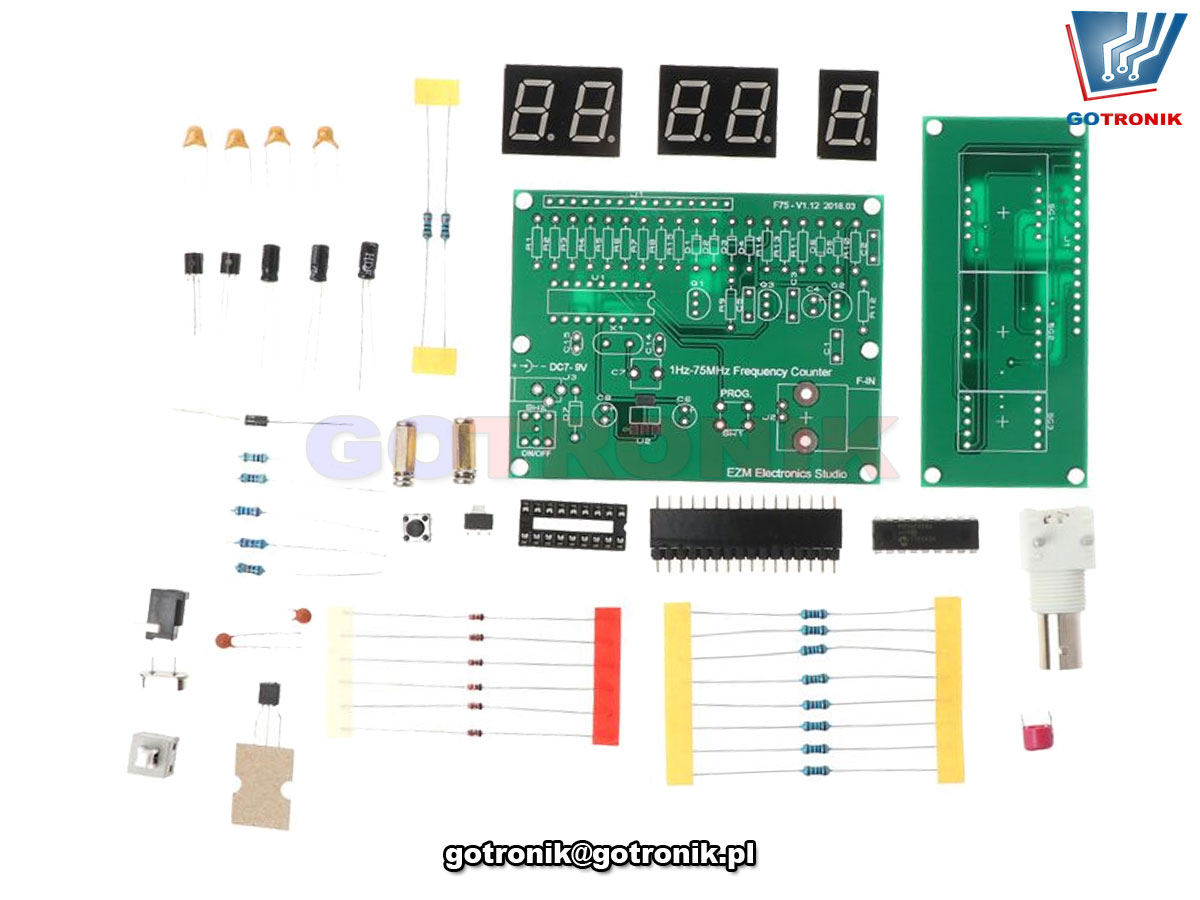

zdjęcia:
BTE-738 Miernik częstotliwości 1Hz do 75MHz zestaw do samodzielnego montażu kit/diy ezm electronics studio frequency counterBTE-738 Miernik częstotliwości 1Hz do 75MHz zestaw do samodzielnego montażu kit/diy ezm electronics studio frequency counterBTE-738 Miernik częstotliwości 1Hz do 75MHz zestaw do samodzielnego montażu kit/diy ezm electronics studio frequency counterBTE-738 Miernik częstotliwości 1Hz do 75MHz zestaw do samodzielnego montażu kit/diy ezm electronics studio frequency counterBTE-738 Miernik częstotliwości 1Hz do 75MHz zestaw do samodzielnego montażu kit/diy ezm electronics studio frequency counter
