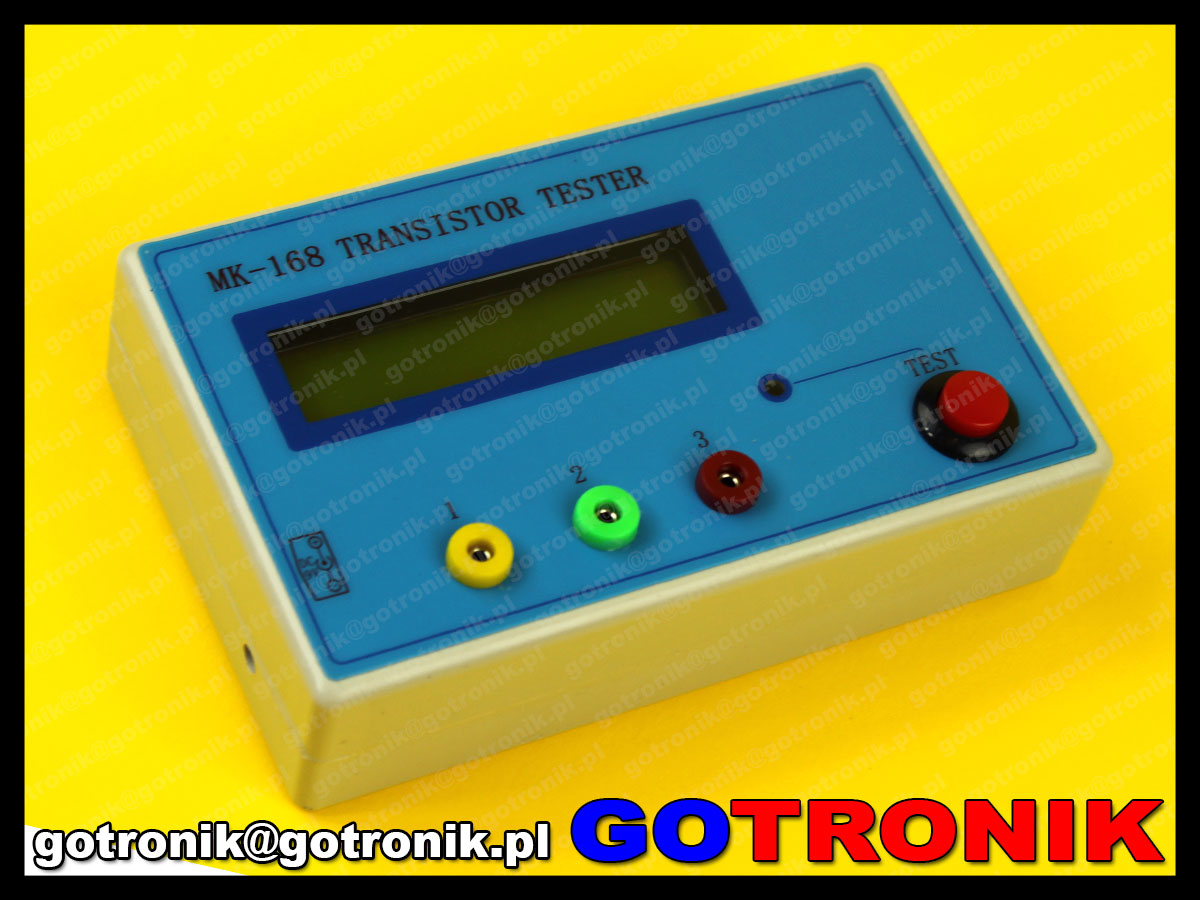

Tester elementów elektronicznych MK-168

Miernik elementów elektronicznych LCR MK-168



MK-168 to tester elementów elektronicznych typu: diody, cewki, rezystory, kondensatory, tyrystory. Rozpoznaje tranzystory NPN i PNP , N-Channel i P-channel MOSFET, JFET i mierzy ich podstawowe parametry. Wszystkie pomiary pokazywane są na wyświetlacz graficznym LCD 16 znaków x 2 linie. Wyświetlacz LCD posiada podświetlanie. Obsługa miernika LCR jest bardzo prosta i sprowadza się jedynie do umieszczenia badanego elementu elektronicznego w podstawce ZIF-14 testera lub złapaniu za pomocą przewodów żabek, które mamy w zestawie. Następnie naciskamy przycisk TEST i miernik wykonuje pomiar (rozpoznanie typu elementu + pomiar danego parametru charakteryzującego dany element np. rezystor – podaje jego wartość oporności elektrycznej). W przypadku dy element elektroniczny jest uszkodzony otrzymujemy informację:device is damaged

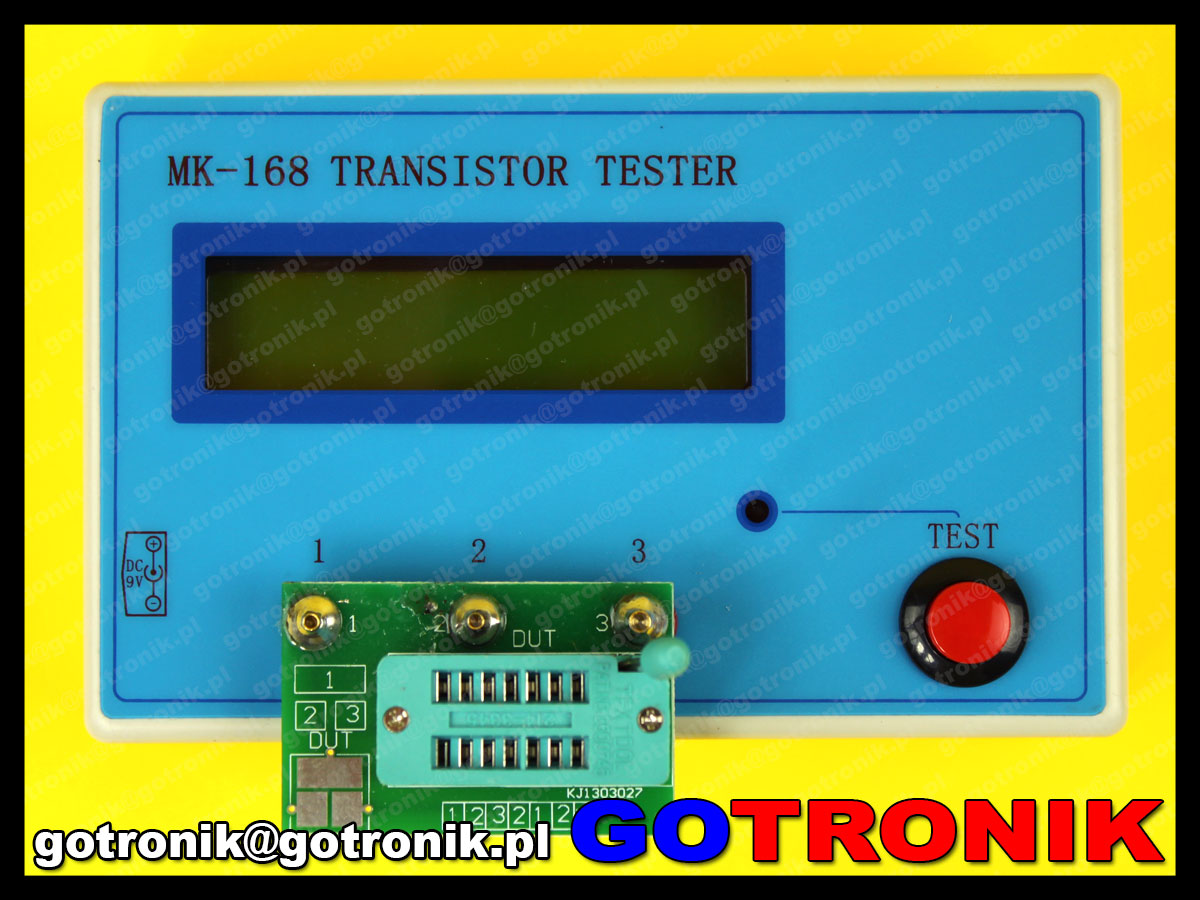

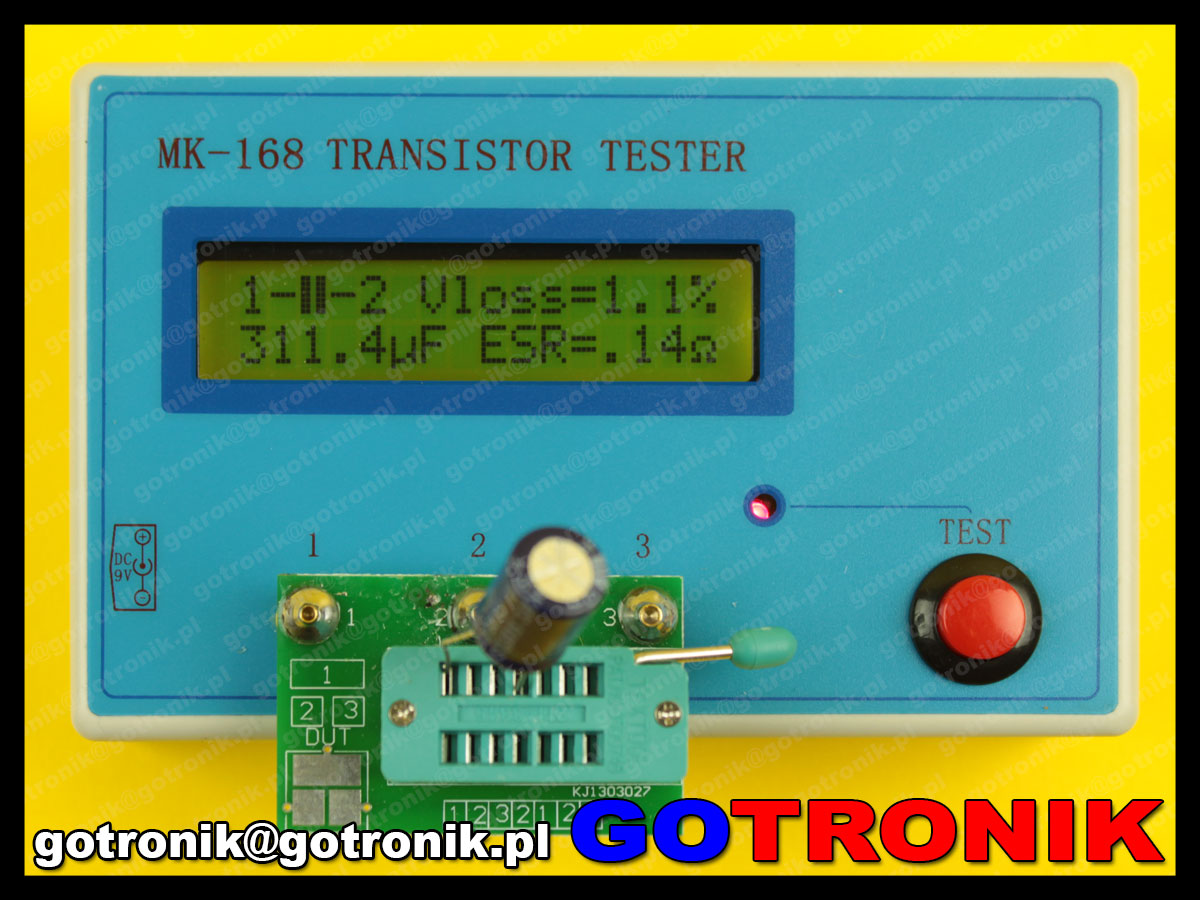

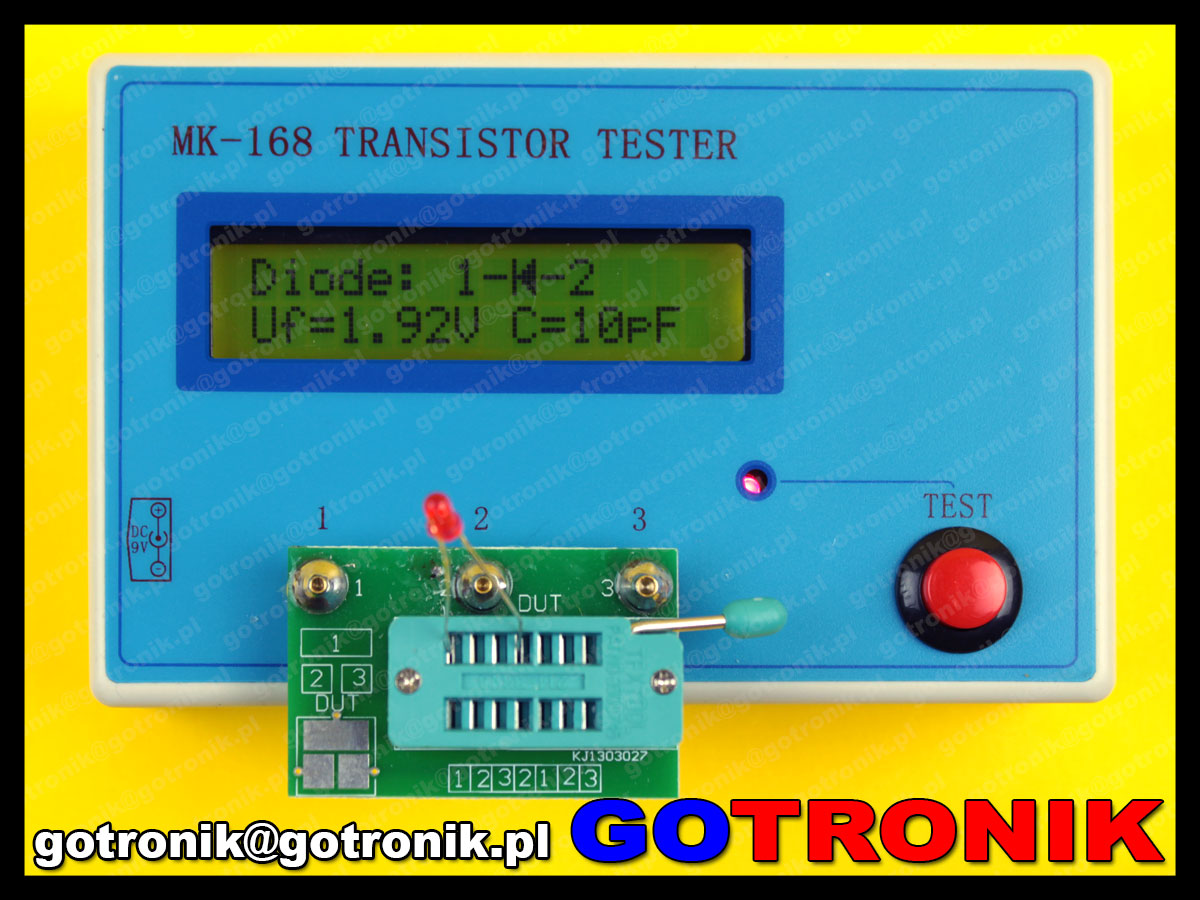

na poniższym zdjęciu pokazane testowanie elementów elektronicznych w podstawce zatrzaskowej ZIF-14:

Tester elementów elektronicznych MK-168

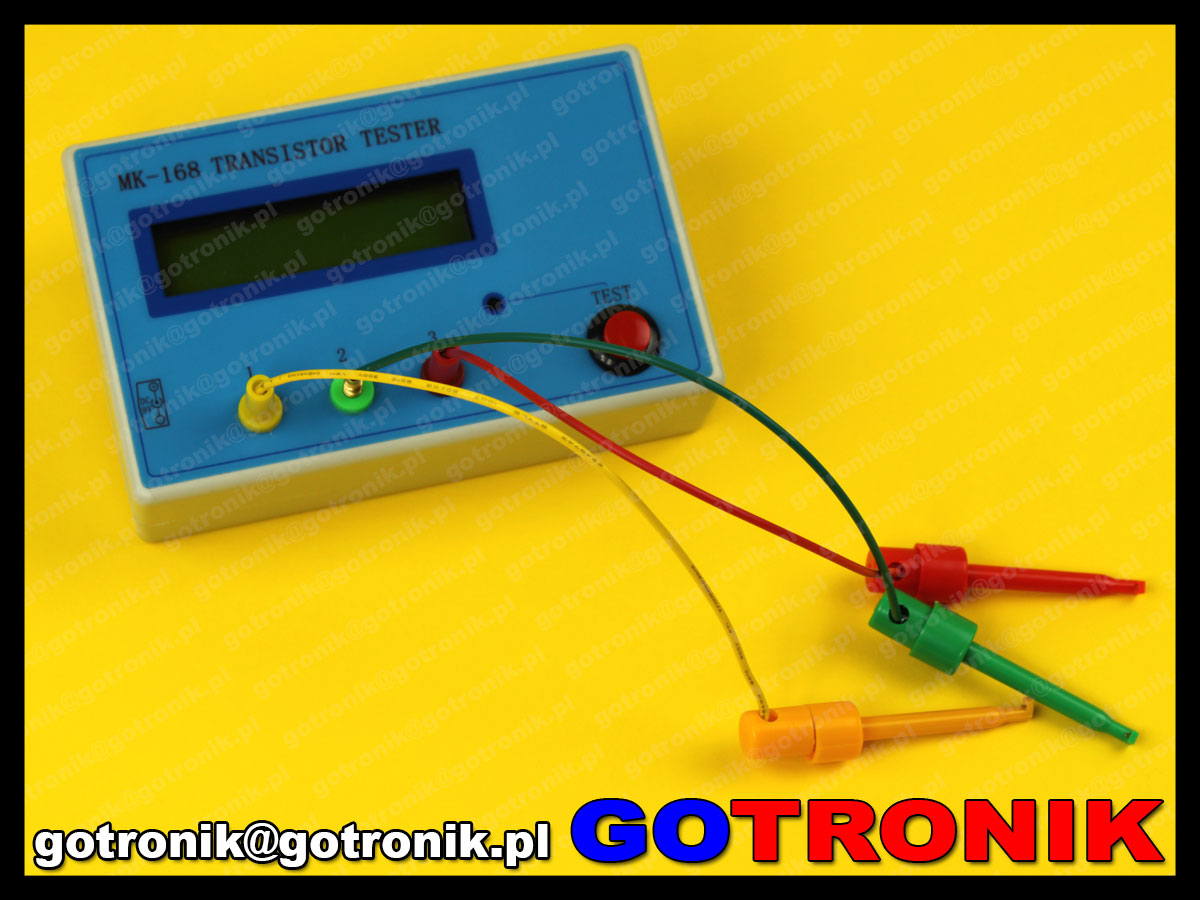

na poniższym zdjęciu pokazane testowanie elementów elektronicznych za pomocą przewodów:

Tester elementów elektronicznych MK-168




Niewątpliwym atutem oferowanego testera jest jego mobilność – miejsce na pod typową baterię zasilającą 9V 6F22, który czyni ten przyrząd przenośnym.

Miernik elementów elektronicznych LCR MK-168  Miernik elementów elektronicznych LCR MK-168   Miernik elementów elektronicznych LCR MK-168

Tester MK-168 LCR powinien posiadać każdy elektronik/elektryk bez względu czy jest początkującym czy zawodowcem, ponieważ jest bardzo prosty i praktyczny w użyciu. Znacznie ułatwia rozpoznawanie – testowanie elementów elektronicznych.



parametry MK-168:
  • tester elementów elektronicznych LCR, RLC
  • zbudowany w oparciu o procesor ATMEGA
  • wyświetlacz  LCD 16 znaków x 2 linie
  • podświetlany ekran
  • umożliwia rozpoznanie i pomiar parametrów elementów elektronicznych
  • czas pomiaru: ok.2 sekundy
  • pomiar z dość dużą rozdzielczością
  • pomiar R rezystorów/oporników do 50MΩ
  • pomiar L cewek/dławików
  • pomiar C kondensatorów (ceramicznych/tantalowych/elektrolitycznych itd.) od 25pf do 100mF
  • (100 mili Faradów = 100000 µF)
  • pomiar ESR kondensatorów powyżej 2uF
  • testowanie tranzystorów bipolarnych PNP i NPN
  • testowanie tranzystorów N, P-channel MOSFET, JFET
  • testowanie diod półprzewodnikowych
  • testowanie diod LED (nie dla diod LED mocy)
  • zasilanie bateria 9V 6F22 (miejsce wewnątrz obudowy)
  • zasilanie poprzez zasilacz zewnętrzny: 8-12V DC



można by dalej rozpisywać się o możliwościach miernika... Jednym słowem trzeba mieć ten tester elementów na wyposażeniu własnego warsztatu, a Sam przekonasz się o jego możliwości i praktycznym zastosowaniu. Z pewnością będzie zadowolony.

Jest o wiele bardzie praktyczniejszy w użyciu w stosunku do multimetrów cyfrowych! W mierniku musimy najpierw wybrać najpierw odpowiedni zakres i ewentualnie zakres pomiarowy. A w oferowanym testerze wkładamy badany element naciskamy TEST i gotowe – znamy interesujący nas parametr.

Pomiar tranzystorów: nie każdy miernik uniwersalny / multimetr cyfrowy ma możliwość testowania sprawdzania tranzystorów. Jeśli danym multimetr ma już taką funkcje to najczęściej tylko dla tranzystorów bipolarnych typu PNP i NPN. Tutaj napotykamy pierwszy problem – gdzie w badanym tranzystorze  jest Baza, gdzie C kolektor i Emiter? OK szukamy w internecie karty katalogowej (datasheet) i sprawdzamy wyprowadzenia tranzystora. A co jak jesteśmy w terenie „na obiekcie” i nie mamy pod ręką komputera i internetu?! A co jeśli badany – testowany tranzystor w urządzeniu to MOSFET?!

A w testerze posiadamy 3 złącza do badania elementów. Wkładamy tranzystor dowolnie → naciskamy TEST i gotowe. W wyniku pomiaru uzyskujemy informację co to za tranzystor (bipolany, uniporalny) typ. Npn, pnp, kanał n lub p, rozpiskę na wyświetlaczu gdzie jest baza, kolektor, emiter, oraz podstawowe parametry typu h21e (beta).

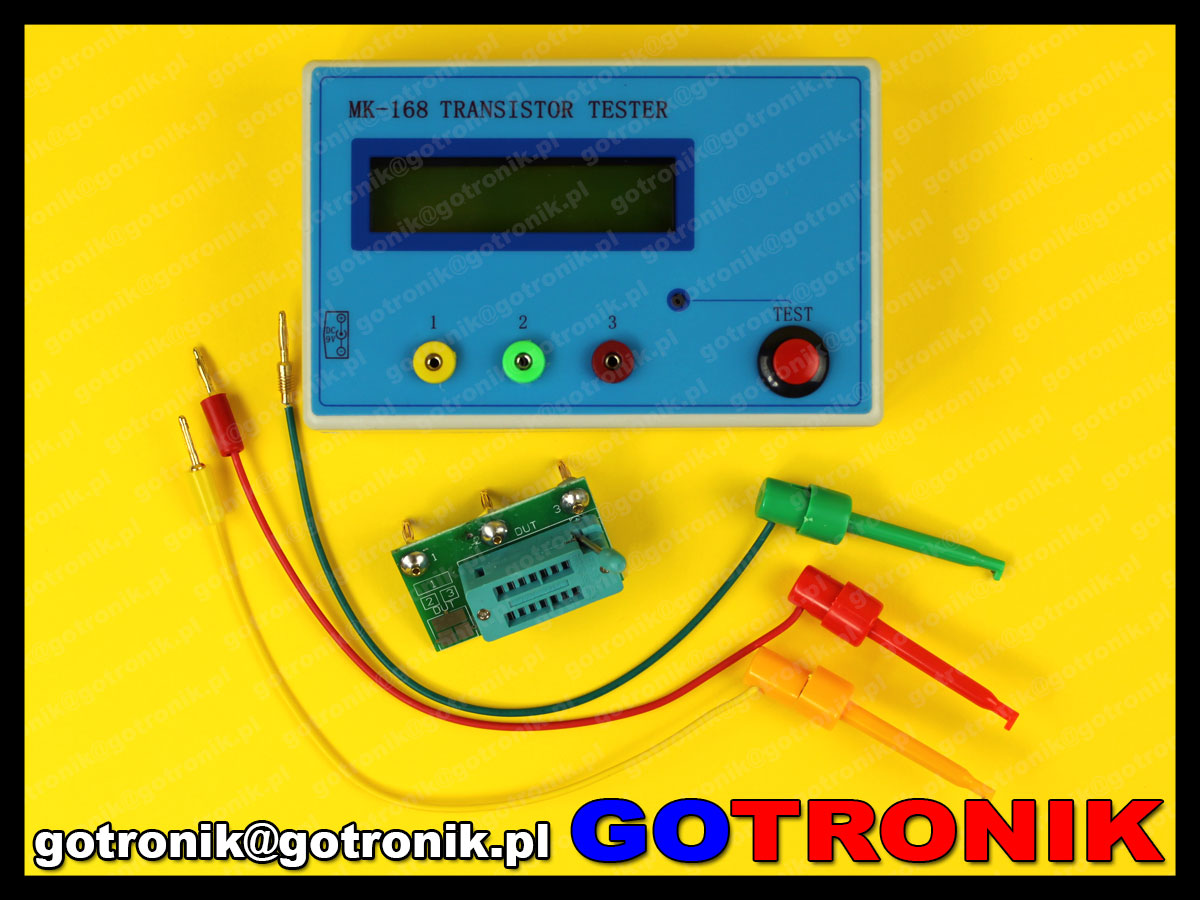

zestaw MK-168:
  • tester elementów LCR typ MK-168 x 1szt.
  • przewody pomiarowe x 3szt.
  • adapter z podstawką ZIF-14 x 1szt.
  • bateria nie wchodzi w skład zestawu.
Miernik elementów elektronicznych LCR MK-168  Miernik elementów elektronicznych LCR MK-168  Miernik elementów elektronicznych LCR MK-168

gwarancja:
  • 2 lata gwarancji
  • gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry itp.

Miernik elementów elektronicznych LCR MK-168  Miernik elementów elektronicznych LCR MK-168  Miernik elementów elektronicznych LCR MK-168





zdjęcia:

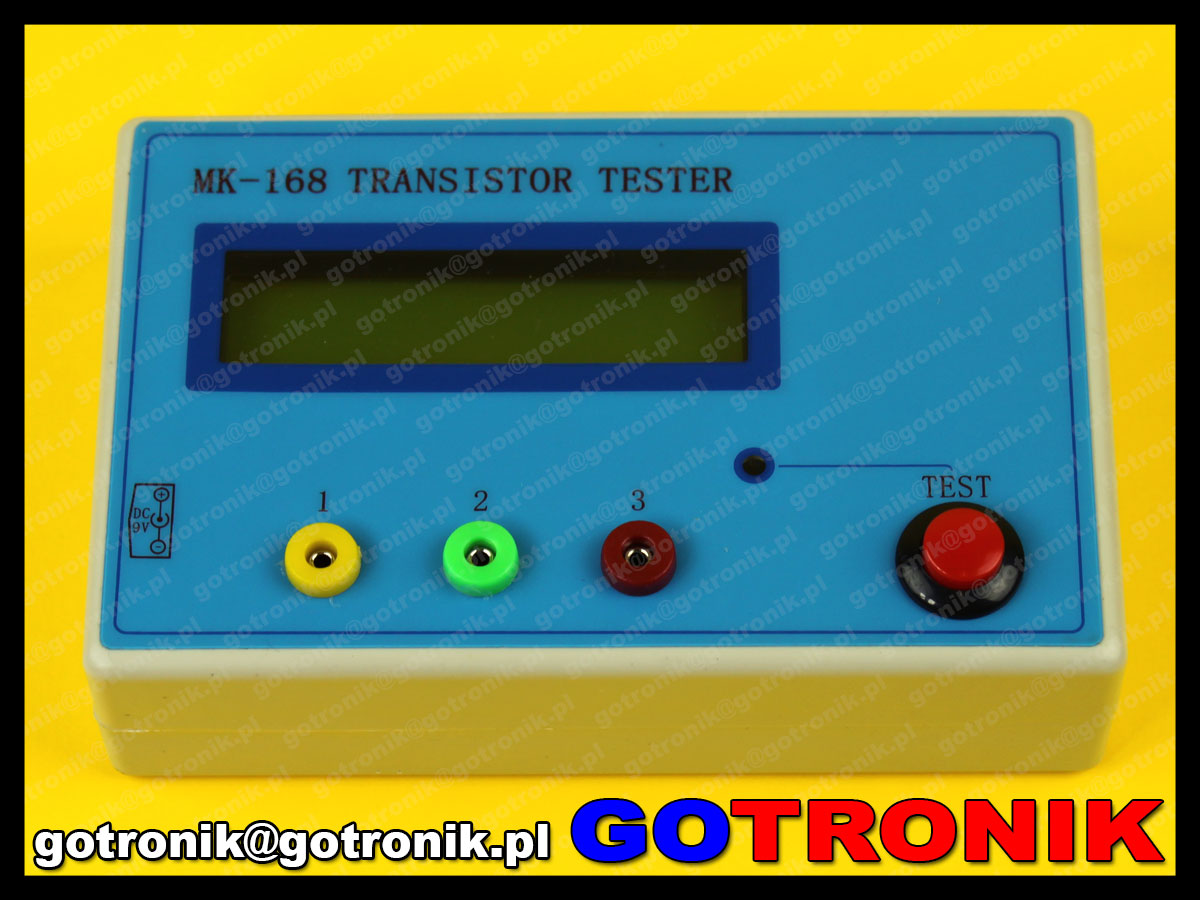

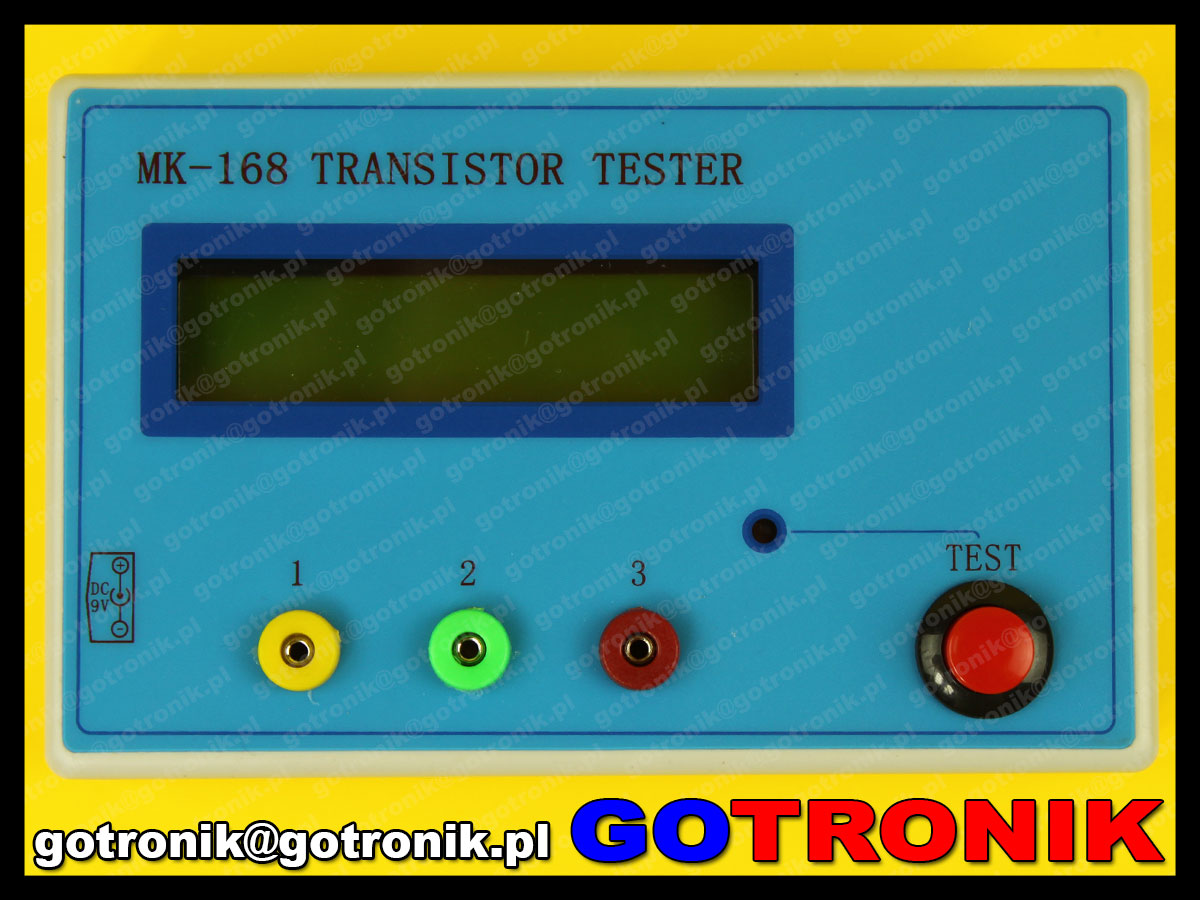

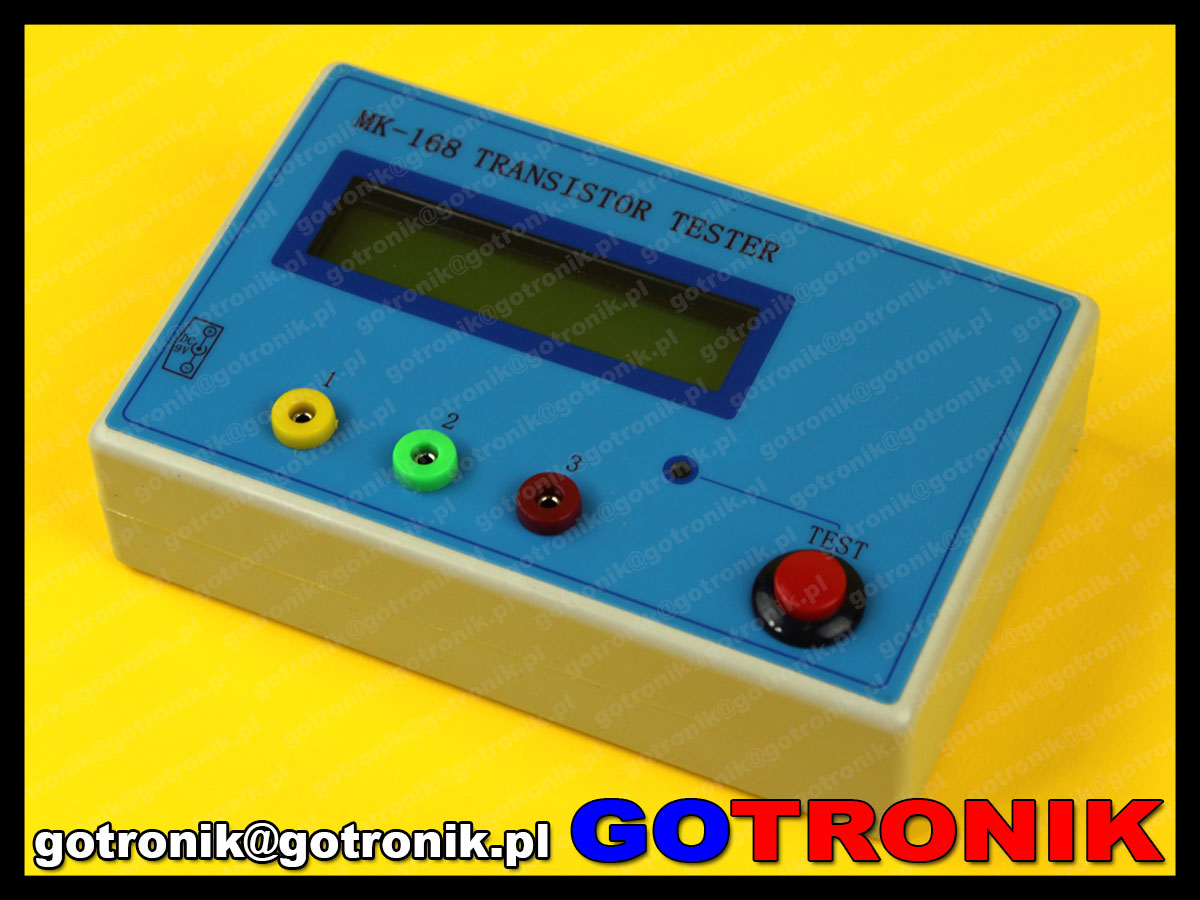

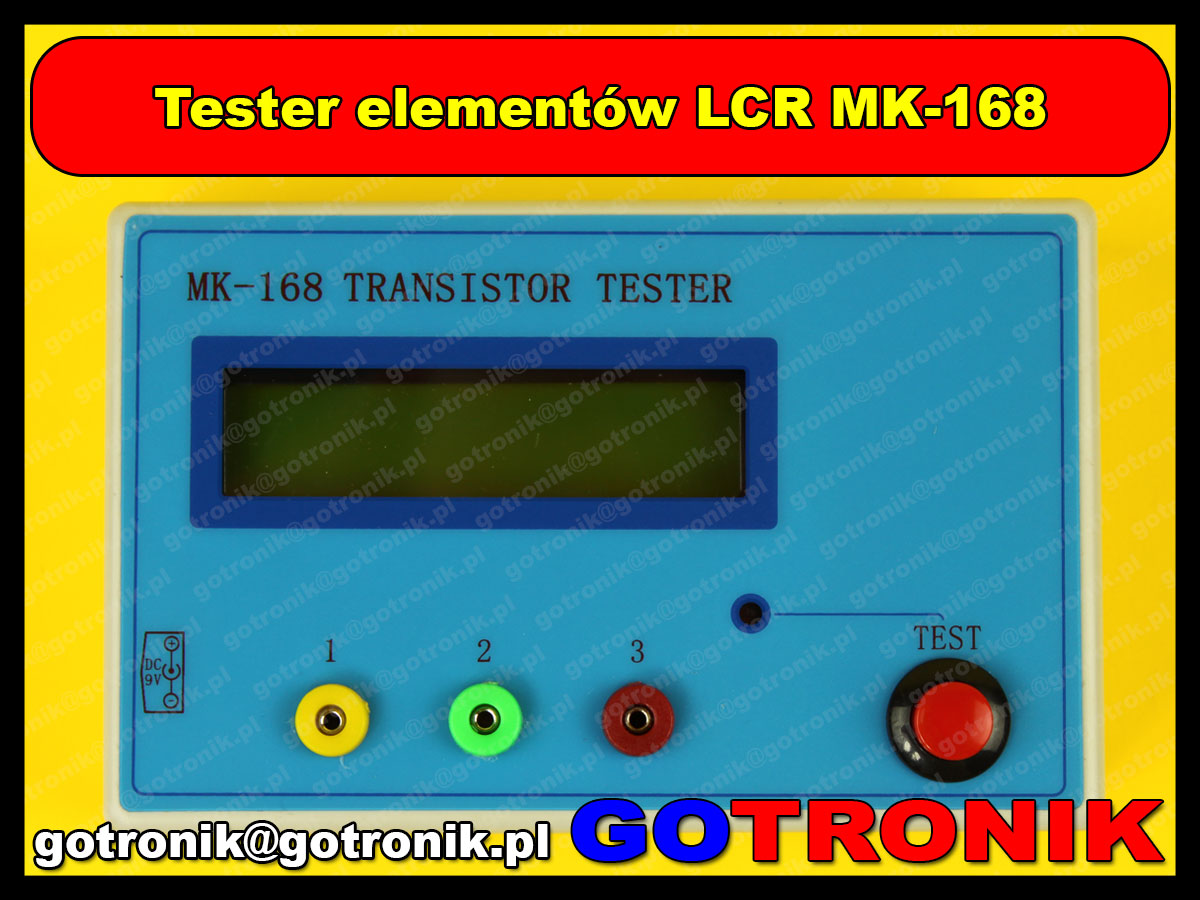

Miernik elementów elektronicznych LCR MK-168

Miernik elementów elektronicznych LCR MK-168

Miernik elementów elektronicznych LCR MK-168

Miernik elementów elektronicznych LCR MK-168

Miernik elementów elektronicznych LCR MK-168

Miernik elementów elektronicznych LCR MK-168

Miernik elementów elektronicznych LCR MK-168

Miernik elementów elektronicznych LCR MK-168

Miernik elementów elektronicznych LCR MK-168
Miernik elementów elektronicznych LCR MK-168
Miernik elementów elektronicznych LCR MK-168
