Miernik elementów elektronicznych LCR T-7

Dostępność: Dostępny

Koszt wysyłki: od 15,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier - 15,00 zł
Odbiór osobisty - 0,00 zł

Numer katalogowy: BTE-477

Stan magazynowy:

Cena: 220,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Miernik elementów elektronicznych LCR T-7
tester elementów elektronicznych m328 LCR-T7 Transistor Tester Multi-functional Didoe Triode Capacitance Resistor Inductance MOSFET NPN PNP Triac MOS Detector

Tester elementów elektronicznych LCR M328 w najnowszej wersji T7 umożliwia: diody, cewki, rezystory, kondensatory, triaki. Rozpoznaje tranzystory NPN i PNP , N-Channel i P-channel MOSFET, JFET i mierzy ich podstawowe parametry. Wszystkie pomiary pokazywane są na wyświetlaczu graficznym LCD TFT o rozdzielczości 160x128. Wyświetlacz LCD posiada podświetlanie. Wersja T7 posiada dodatkowo: wbudowany akumulator, nowy typ wyświetlacz, testowanie diod Zenera do 30V, wbudowany tester - dekoder IR (do pilotów na podczerwień). Obsługa miernika LCR jest bardzo prosta i sprowadza się jedynie do umieszczenia badanego elementu elektronicznego w podstawce ZIF-14 testera lub złapaniu za pomocą przewodów żabek, które mamy w zestawie. Następnie naciskamy przycisk TEST i miernik wykonuje pomiar (rozpoznanie typu elementu + pomiar danego parametru charakteryzującego dany element np. rezystor – podaje jego wartość oporności elektrycznej). W przypadku dy element elektroniczny jest uszkodzony otrzymujemy informację: device is damaged

tester elementów elektronicznych m328 LCR-T7 Transistor Tester Multi-functional Didoe Triode Capacitance Resistor Inductance MOSFET NPN PNP Triac MOS Detector

Tester M328 LCR T-7 powinien posiadać każdy elektronik/elektryk bez względu czy jest początkującym czy zawodowcem, ponieważ jest bardzo prosty i praktyczny w użyciu. Znacznie ułatwia rozpoznawanie – testowanie elementów elektronicznych.

prezentacja możliwości testera LCD T-7:




parametry testera M328:
  • najnowsza wersja LCR T7
  • tester elementów elektronicznych LCR, RLC
  • zbudowany w oparciu o procesor ATMEGA
  • wyświetlacz  graficzny LCD TFT 164x128 pikseli
  • podświetlany ekran kolorowy
  • umożliwia rozpoznanie i pomiar parametrów elementów elektronicznych
  • czas pomiaru: ok.2 sekundy
  • pomiar z dość dużą rozdzielczością
  • pomiar R rezystorów/oporników do 50MΩ
  • pomiar L cewek/dławików
  • pomiar C kondensatorów (ceramicznych/tantalowych/elektrolitycznych itd.) od 25pf do 100mF
  • (100 mili Faradów = 100000 µF)
  • pomiar ESR kondensatorów powyżej 2uF
  • testowanie tranzystorów bipolarnych PNP i NPN
  • testowanie tranzystorów N, P-channel MOSFET, JFET
  • testowanie diod półprzewodnikowych
  • testowanie diod LED (nie dla diod LED mocy)
  • zasilanie: wbudowany akumulator
  • ładowanie poprzez złacze microUSB (jak do telefonów komórkowych)

 najnowsza wersja testera LCR T-7 posiada dodatkowo:
  • wbudowany akumulator Li-ion ładowany z USB
  • nowy typ wyświetlacza TFT
  • testowanie diod Zenera 0.01-30V
  • testowanie pilotów IP na podczerwień
  • IR decoder:
  • Support Hitachi IR coding
  • IR waveform display
  • Infrared receiving instruction
Instrukcja obsługi, przykładowe pomiary: http://gotronik.com/2017/02/24/tester-elementow-t7/

tester elementów elektronicznych m328 LCR-T7 Transistor Tester Multi-functional Didoe Triode Capacitance Resistor Inductance MOSFET NPN PNP Triac MOS Detector

można by dalej rozpisywać się o możliwościach miernika... Jednym słowem trzeba mieć ten tester elementów na wyposażeniu własnego warsztatu, a Sam przekonasz się o jego możliwości i praktycznym zastosowaniu. Z pewnością będzie zadowolony.

Jest o wiele bardzie praktyczniejszy w użyciu w stosunku do multimetrów cyfrowych! W mierniku musimy najpierw wybrać najpierw odpowiedni zakres i ewentualnie zakres pomiarowy. A w oferowanym testerze wkładamy badany element naciskamy TEST i gotowe – znamy interesujący nas parametr.

Pomiar tranzystorów: nie każdy miernik uniwersalny / multimetr cyfrowy ma możliwość testowania sprawdzania tranzystorów. Jeśli danym multimetr ma już taką funkcje to najczęściej tylko dla tranzystorów bipolarnych typu PNP i NPN. Tutaj napotykamy pierwszy problem – gdzie w badanym tranzystorze  jest Baza, gdzie C kolektor i Emiter? OK szukamy w internecie karty katalogowej (datasheet) i sprawdzamy wyprowadzenia tranzystora. A co jak jesteśmy w terenie „na obiekcie” i nie mamy pod ręką komputera i internetu?! A co jeśli badany – testowany tranzystor w urządzeniu to MOSFET?!

A w testerze posiadamy 3 złącza do badania elementów. Wkładamy tranzystor dowolnie → naciskamy TEST i gotowe. W wyniku pomiaru uzyskujemy informację co to za tranzystor (bipolany, uniporalny) typ. Npn, pnp, kanał n lub p, rozpiskę na wyświetlaczu gdzie jest baza, kolektor, emiter, oraz podstawowe parametry typu h21e (beta).


zestaw LCT T7:
  • tester elementów LCR typ T7
  • przewód USB do ładowania x 1szt.
  • chwytak pomiarowy z przewodami x3szt.



zdjęcia:

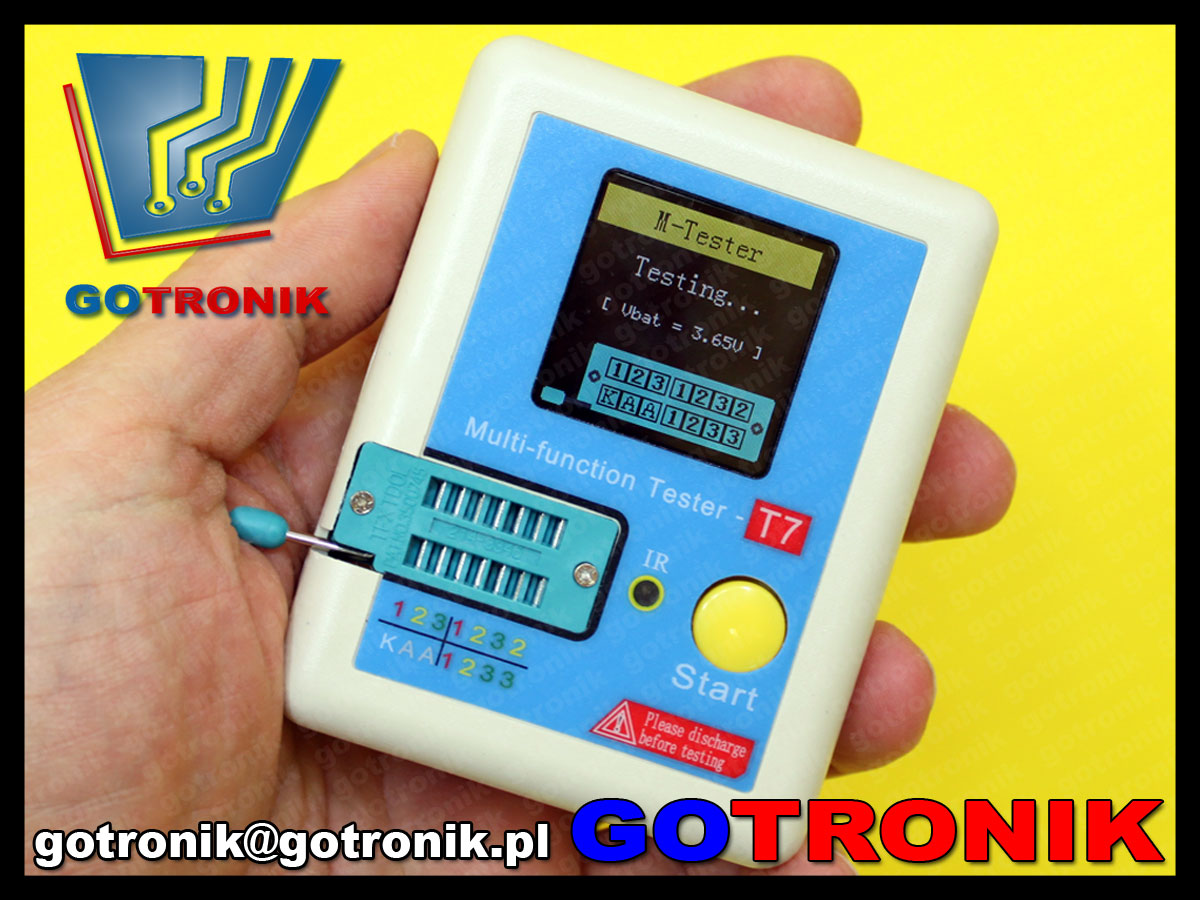

tester elementów elektronicznych m328 LCR-T7 Transistor Tester Multi-functional Didoe Triode Capacitance Resistor Inductance MOSFET NPN PNP Triac MOS Detector

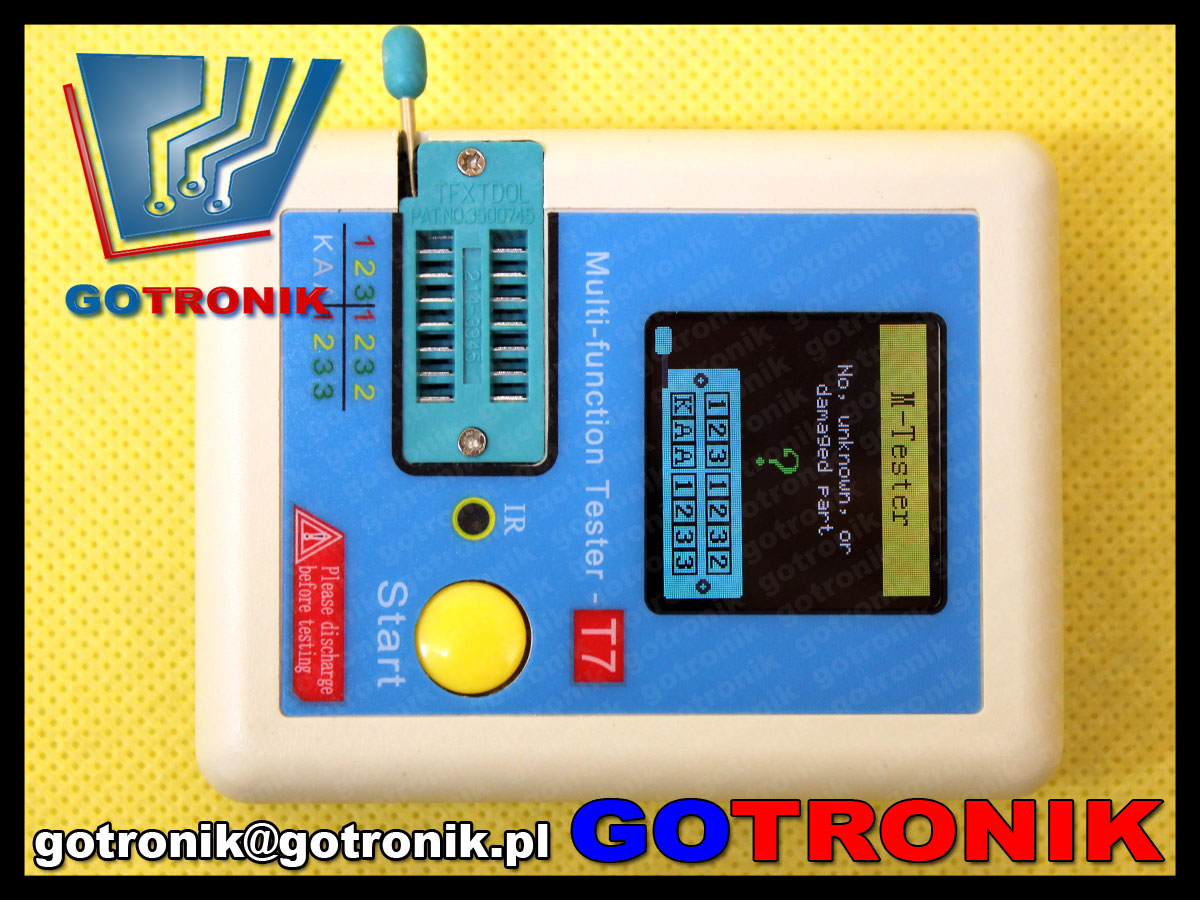

tester elementów elektronicznych m328 LCR-T7 Transistor Tester Multi-functional Didoe Triode Capacitance Resistor Inductance MOSFET NPN PNP Triac MOS Detector
tester elementów elektronicznych m328 LCR-T7 Transistor Tester Multi-functional Didoe Triode Capacitance Resistor Inductance MOSFET NPN PNP Triac MOS Detector
tester elementów elektronicznych m328 LCR-T7 Transistor Tester Multi-functional Didoe Triode Capacitance Resistor Inductance MOSFET NPN PNP Triac MOS Detector
tester elementów elektronicznych m328 LCR-T7 Transistor Tester Multi-functional Didoe Triode Capacitance Resistor Inductance MOSFET NPN PNP Triac MOS Detector
tester elementów elektronicznych m328 LCR-T7 Transistor Tester Multi-functional Didoe Triode Capacitance Resistor Inductance MOSFET NPN PNP Triac MOS Detector
tester elementów elektronicznych m328 LCR-T7 Transistor Tester Multi-functional Didoe Triode Capacitance Resistor Inductance MOSFET NPN PNP Triac MOS Detector
tester elementów elektronicznych m328 LCR-T7 Transistor Tester Multi-functional Didoe Triode Capacitance Resistor Inductance MOSFET NPN PNP Triac MOS Detector
tester elementów elektronicznych m328 LCR-T7 Transistor Tester Multi-functional Didoe Triode Capacitance Resistor Inductance MOSFET NPN PNP Triac MOS Detector
