MO34-500 oscyloskop cyfrowy 4x500MHz 12 bitów 3GSa/s Micsig
alt

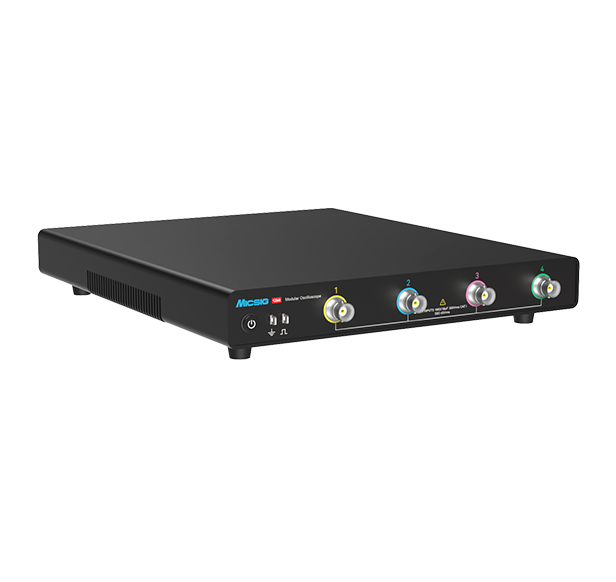

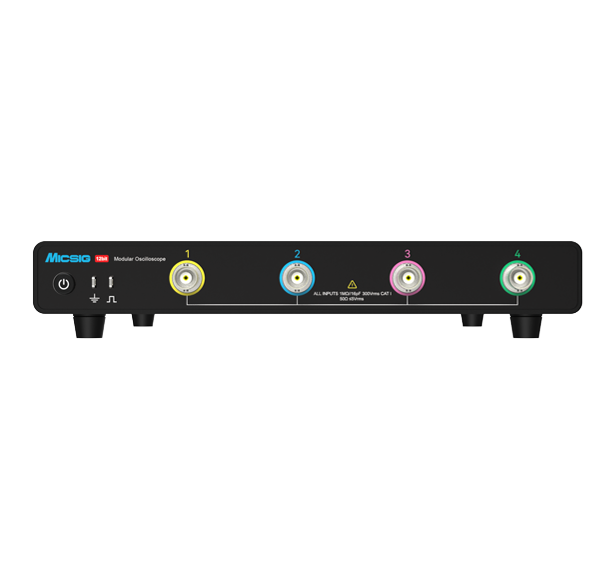

Oscyloskop MO3 to urządzenie klasy high‑end, oferujące 4 kanały analogowe, pasmo dochodzące do 500 MHz oraz próbkowanie z częstotliwością 3 GSa/s. Głębia pamięci na poziomie 360 Mpts pozwala na szczegółowy zapis przebiegów bez obniżania rozdzielczości, nawet przy jednoczesnym użyciu dwóch kanałów. Co więcej, zastosowanie 12‑bitowego przetwornika A/C (4096 poziomów kwantyzacji) zapewnia aż 16‑krotnie lepszą precyzję niż standardowe oscyloskopy 8‑bitowe . Dzięki temu MO3 jest narzędziem, które doskonale sprawdzi się w precyzyjnej analizie subtelnych sygnałów – przykładem jest baseline‑noise poniżej 80 µVrms przy pełnym paśmie 500 MHz Jedną z najciekawszych cech MO3 jest jego ultra‑smukła konstrukcja – grubość wynosi tylko 3–3,6 cm, co czyni go idealnym do montażu w szafach typu rack lub w systemach modułowych . Obsługuje szeroki zestaw złączy: HDMI (do wyświetlacza, np. TV lub projektora), USB‑host/Device (w tym USB‑C), LAN, SFP+ (do transferu danych 1–10 Gbps), wyzwalanie oraz wejście/wyjście 10 MHz. Dzięki temu urządzenie może pracować jako samodzielny oscyloskop z podłączonym monitorem bądź jako moduł do zdalnych systemów pomiarowych. Złącze Mic‑OPI™ inteligentnie rozpoznaje sondy, co upraszcza kalibrację i skraca czas konfiguracji – stanowi wsparcie dla automatów testujących oraz SCPI/RPC.

alt alt

Jedną z najciekawszych cech MO3 jest jego ultra‑smukła konstrukcja – grubość wynosi tylko 3–3,6 cm, co czyni go idealnym do montażu w szafach typu rack lub w systemach modułowych . Obsługuje szeroki zestaw złączy: HDMI (do wyświetlacza, np. TV lub projektora), USB‑host/Device (w tym USB‑C), LAN, SFP+ (do transferu danych 1–10 Gbps), wyzwalanie oraz wejście/wyjście 10 MHz. Dzięki temu urządzenie może pracować jako samodzielny oscyloskop z podłączonym monitorem bądź jako moduł do zdalnych systemów pomiarowych. Złącze Mic‑OPI™ inteligentnie rozpoznaje sondy, co upraszcza kalibrację i skraca czas konfiguracji – stanowi wsparcie dla automatów testujących oraz SCPI/RPC
alt alt

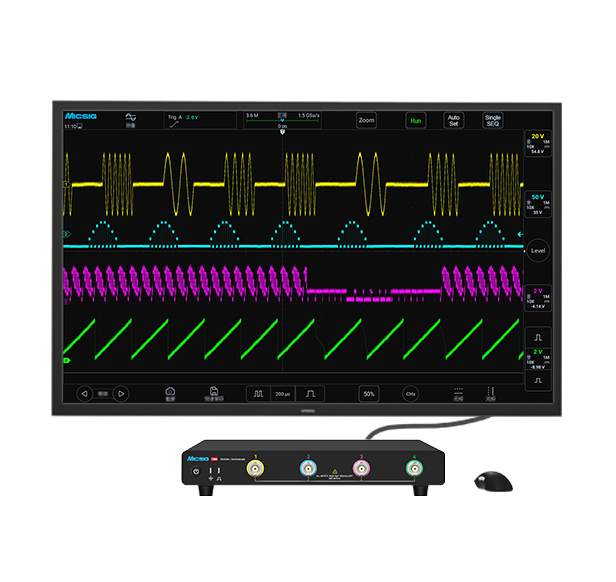

MO3 wyposażono w szeroki wachlarz funkcji pomiarowych – w tym sprzętowe filtry cyfrowe (umożliwiające selektywne przepuszczanie/zakillowowanie pasm sygnałów), tryby wyzwalania (krawędź, impuls, logic, bus decoding np. UART, I²C, CAN, itp.) oraz rozbudowaną matematykę sygnałów (sumy, różnice, integracja, transformacje) . Istotnym dodatkiem jest segmentowana pamięć – tnąca ciągłe zapisy na mniejsze fragmenty, co pozwala efektywnie łapać wiele wydarzeń pomiarowych bez utraty jakości . Renderowanie wyników na ekranie poprzez HDMI lub przesyłanie ich zdalnie umożliwia wygodną analizę danych w aplikacjach PC, Android lub ograniczonej integracji w IoT. Micsig MO3 Series to ultracienki, modularny oscyloskop 12‑bitowy z pasmem do 500 MHz, głęboką pamięcią 360 Mpts i niskim poziomem szumów. Z uwagi na bogaty zestaw interfejsów, inteligentną kalibrację sond i zaawansowane narzędzia filtracji oraz wyzwalania, świetnie sprawdza się w środowiskach R&D, automatyce przemysłowej, testach jakości sygnałów i aplikacjach zdalnego sterowania. Idealny wybór dla profesjonalistów oczekujących najwyższej precyzji i elastyczności.

alt
alt

Parametry techniczne
  • producent: Micsig
  • model: MO34-500
  • pasmo analogowe:  500 MHz (w zależności od modelu)
  • liczba kanałów: 4 kanały analogowe
  • częstotliwość próbkowania: do 3 GSa/s na kanał
  • głębokość pamięci: maks. 360M (360 milionów punktów)
  • rozdzielczość ADC: 12 bitów (4096 poziomów kwantyzacji)
  • szumy własne: < 80 µVrms (przy paśmie 500 MHz)
  • pasmo wejściowe dc–500 mhz (−3 db)
  • impedancja wejściowa: 1 mω ±2% || 16 pf ±2 pf
  • zakresy czułości: 500 µV/div do 10V/div
  • czas narastania (rise time): ≤700 ps (przy 500 mhz)
  • wyzwalanie: krawędź, szerokość impulsu, runt, dropout, szeregowe/równoległe dekodowanie (uart, spi, i²c, can, lin itp.)
  • filtry: wbudowane filtry cyfrowe pasmowo-przepustowe/pasmowo-zaporowe
  • segmentowana pamięć: tak, tryb sequence do rejestrowania wielu zdarzeń
  • interfejsy: usb device, usb host, usb type-c, lan (ethernet), sfp+ 1–10 gbps, hdmi, aux trigger in/out, 10 mhz in/out
  • złącze mic-opi™ do inteligentnych sond aktywnych i różnicowych
  • maks. prędkość transferu danych: do 10 gbps (przez sfp+)
  • wyświetlanie: brak wbudowanego ekranu, wyjście hdmi do monitora lub obsługa przez aplikację pc/android
  • wymiary: ok. 3–3,6 cm grubości, format ultra slim, gotowy do montażu w rack 19”
  • zasilanie: usb type-c (5 v/3 a) lub zasilacz sieciowy 12 v/3 a
  • obsługa zdalna: sterowanie przez scpi, rpc, api, web
  • aktualizacje firmware: tak, przez usb lub lan
  • tryb pracy: stand-alone (z monitorem hdmi) lub moduł zdalny w systemach testowych
  • kompatybilne oprogramowanie: micsig pc software, aplikacja mobilna android, obsługa chmury
  • temperatury pracy: 0 °c ~ 50 °c
  • wilgotność względna: <80% (bez kondensacji)
  • masa: zależna od modelu, ok. 1 kg
Zestaw zawiera
- 1 x oscyloskop cyfrowy MHO3-5004
- 4 x sonda oscyloskopowa z dzielnikiem 1:1 / 1:10
- 1 x przewód zasilający + zasilacz
- 1 x certyfikat kalibracji producenta
- 1 x oryginalne opakowanie


alt
alt
alt
alt
alt
