LCT-181 Moduł 1 przekaźnika 5V sterowanego przez BluetoothLCT-181 Moduł 1 przekaźnika 5V sterowanego przez BluetoothLCT-181 Moduł 1 przekaźnika 5V sterowanego przez Bluetooth
LCT-181 Moduł 1 przekaźnika 5V sterowanego przez Bluetooth
LCT-181 Moduł 1 przekaźnika 5V sterowanego przez Bluetooth
LCT-181 Moduł 1 przekaźnika 5V sterowanego przez Bluetooth

Moduł 1 przekaźnika 5V sterowanego przez Bluetooth

Dostępność: Wkrótce dostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: LCT-181

Stan magazynowy:

Stan produktu: Nowy

Cena: 35,40 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

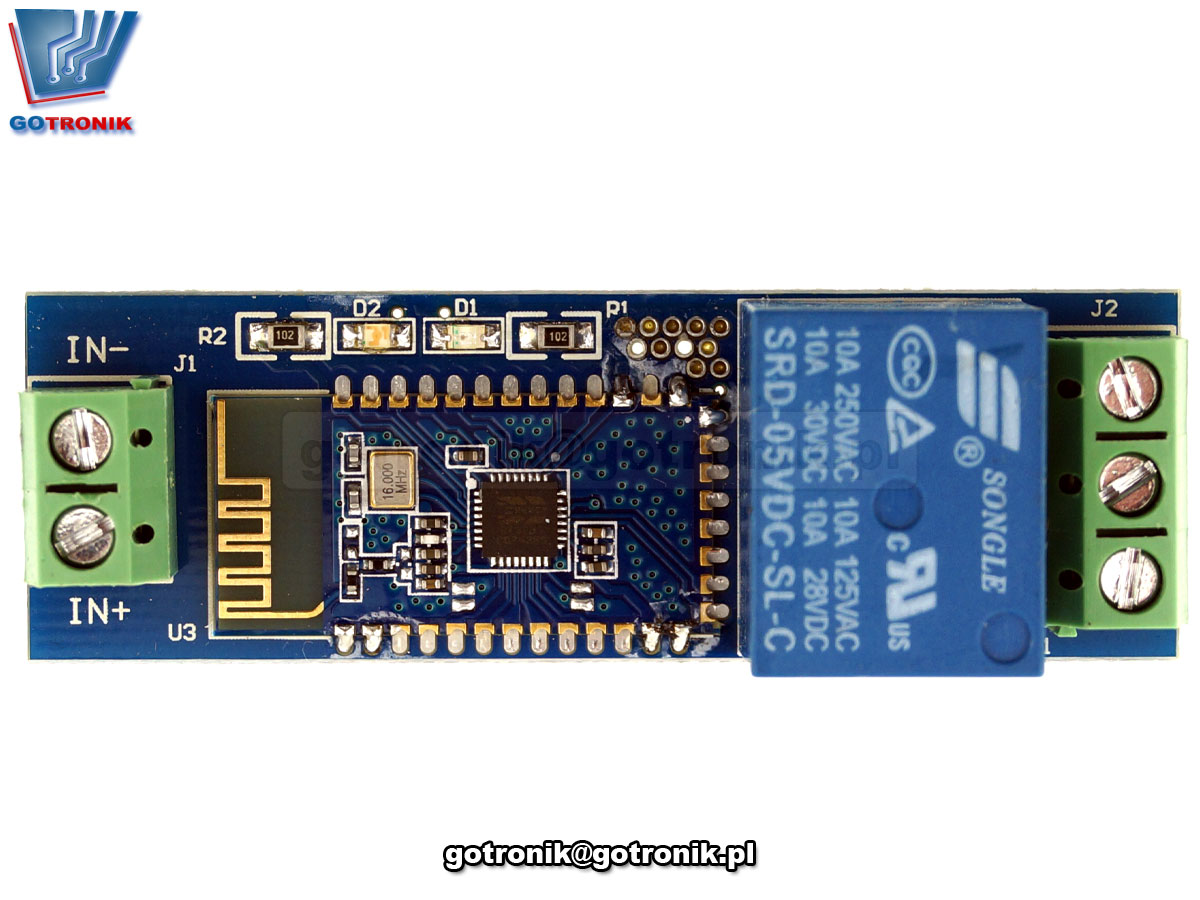

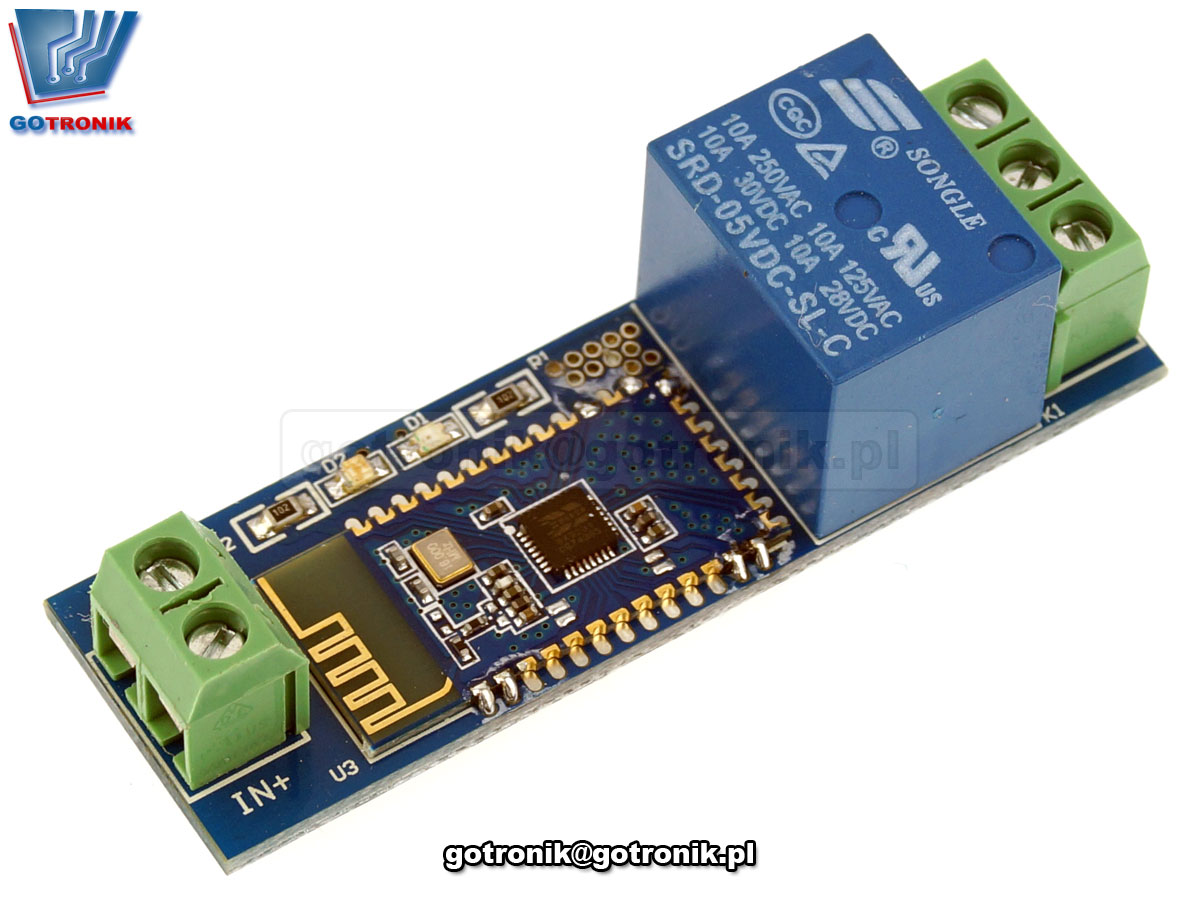

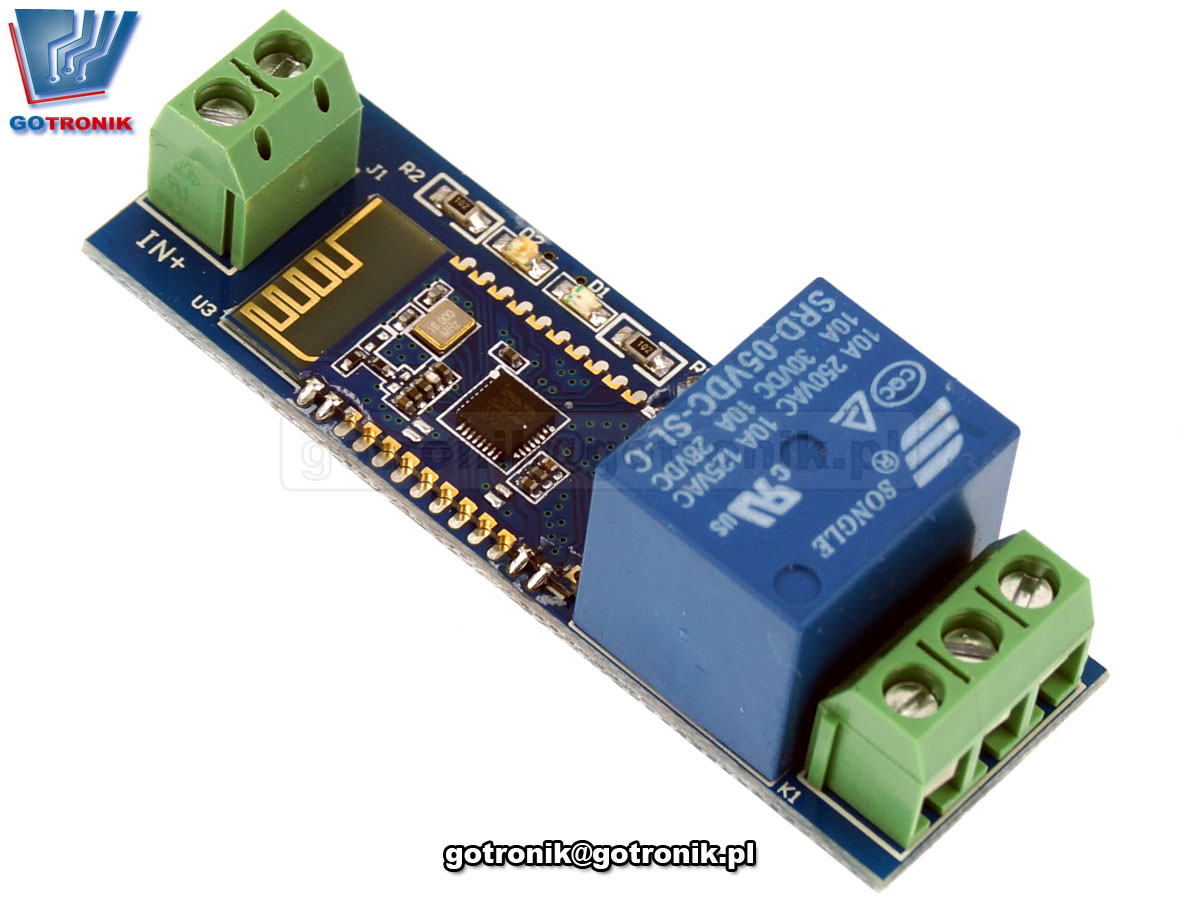

Moduł 1 przekaźnika 5V sterowanego przez Bluetooth
LCT-181 Moduł 1 przekaźnika 5V sterowanego przez Bluetooth
Moduł 1 przekaźnika 5V sterowanego bezprzewodowo poprzez interfejs Bleutooth. Moduł składa się z: przekaźnika SRD-05VDC-SL-C i moduł szeregowego portu slave Bluetooth SPP-C. Sygnały sterujące mogą być wysyłane za pomocą poleceń APP telefonu komórkowego. Płytka SPP-C zaprojektowana jest do inteligentnej, bezprzewodowej transmisji danych, zgodna ze standardem Bluetooth ver 2.1+ EDR. Moduł wspiera interfejs UART oraz protokół portów szeregowych SPP. Niski koszt, mały rozmiar, niski pobór mocy oraz duża czułość to najważniejsze cechy urządzenia. Z dodatkiem peryferiów potrafi zrealizować zaawansowane funkcje.
LCT-181 Moduł 1 przekaźnika 5V sterowanego przez BluetoothLCT-181 Moduł 1 przekaźnika 5V sterowanego przez BluetoothLCT-181 Moduł 1 przekaźnika 5V sterowanego przez Bluetooth
dane techniczne:
  • wbudowany moduł  Bluetooth SPP - C z bezprzewodowym modułem sterującym
  • napięcie zasilania modułu Vcc: 5V dc
  • przekaźnik SRD-05VDC-SL-C
    • maksymalne obciążenie styków przekaźnika: 10A/250V AC, 10A/30V DC
    • dwa obwody wyjściowe przekaźnika (przekaźnik przełączalny:
      NC - normal close - obwód normalnie zamknięty
      NO - normal open - obwód normalnie otwarty
      w momencie pojawienia się sygnału wyzwalającego następuje przełaczenie się styków wyjściowych przekaźnika i tym samym zmiana stanów.
      Tym samym przekaźnik może realizować funkcje włączenia lub wyłączenia obwodu elektryczne (w zależności od sposobu podłączenia)
    • długa żywotność przekaźnika ok.100000 przełączeń
  • krótki czas odpowiedzi
  • wskaźnik stanu bluetooth na urządzeniu i kontrolka stanu przekaźnika
  • zasięg: 10 m (otwarte przestrzeń)
  • zgodny ze specyfikacją bluetooth 2.1 + EDR
  • płytka drukowana dwustronna z metalizacją otworów
  • wymiary: 20mm x 62mm
pdfkarta katalogowa przekaźnika SONGLE SRD-05VDC-SL-C


zastosowanie:
  • do sterowania: lampami, dmuchawami
  • załączanie / wyłączanie zasilania urządzeń elektrycznych



przykładowy schemat podłaczenia 1 sekcji przekaźnika do strowania lampą

opis wyprowadzeń:
IN+ : zasilanie DC +5V
IN-:   zasilanie DC 0V
COM: zacisk wspólny
NO: obwód normalnie otwarty
NC: obwód normalnie zamknięty

Podstawowe instrukcje:
Po prawidłowym podłączeniu, użyć telefonu komórkowego do wyszukiwania urządzeń Bluetooth i połączyć się z urządzeniem. Hasło do parowania: 1234. Kolejność wprowadzania i wysyłanie odbywa się w systemie szesnastkowym (polecenie wejścia A00101A2 otwiera przekaźnik, gdy kolejność wprowadzania A00100A1 zamyka przekaźnik).

Bluetooth relay module mobile phone bluetooth remote control switch iot bluetooth LC-WM-Relay-12V
LCT-181 Moduł 1 przekaźnika 5V sterowanego przez Bluetooth
LCT-181 Moduł 1 przekaźnika 5V sterowanego przez Bluetooth LCT-181 Moduł 1 przekaźnika 5V sterowanego przez BluetoothLCT-181 Moduł 1 przekaźnika 5V sterowanego przez Bluetooth LCT-181 Moduł 1 przekaźnika 5V sterowanego przez BluetoothLCT-181 Moduł 1 przekaźnika 5V sterowanego przez BluetoothLCT-181 Moduł 1 przekaźnika 5V sterowanego przez Bluetooth
