Moduł izolowanej przetwornicy napięcia 230V AC na 5V/12V dc
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: BTE-934
Kod producenta: LC VIPER 12A
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Moduł izolowanej przetwornicy napięcia 230V AC na 5V/12V dc
5V obciążenie 0-700mA złącza wyjściowe V1 i G1
12V obciążenie 0-200mA złącza wyjściowe V2 i G2
wejście L - faza, N - przewód neutralny,
5V jest głównym obwodem zasilacza przełączającego. Wyjście napięciowe jest stabilne, nawet przy pełnym obciążeniu błąd napięcia wynosi tylko około 0,1V.
12 V jest obwodem wtórnym zasilania przełącznika. Nieobciążone wyjście 12V wynosi 12,1V.
Napięcie wyjściowe wynosi 5 V i 12 V, określone przez prąd obciążenia i rozładowania na końcu wyjściowym
Uwaga: zgodnie z charakterystyką multipleksowego zasilacza impulsowego, gdy główne urządzenie 5V z pojedynczym obciążeniem, napięcie wyjściowe jest stabilne. Gdy urządzenie zastępcze obwodu 12V z pojedynczym obciążeniem, napięcie wyjściowe spadnie zgodnie ze wzrostem prądu obciążenia (np. napięcie może spaść do około 8V, gdy prąd w obwodzie wynosi 200mA). W tym momencie użytkownik może dodać obciążenie w głównym obwodzie 5V, a im większy obwód główny, tym większy obwód zastępczy wraca. Należy jednak pamiętać, że całkowita moc wyjściowa 2 kanałów nie powinna przekraczać 5W.
Uwaga ostrzeżenie: moduł zasilany jest bezpośrednio z sieci energetycznej napięciem przemiennym AC z zakresu od 86V do 265V. Jest to wysokie napięcie zagrażające ludzkiemu życiu. W związku z tym na niektórych elementach może pojawić się wysokie napięcie. Moduł przeznaczony jest do umieszczenia w obudowie lub zabudowaniu tak aby nie doszło do przypadkowego porażenia prądem. Moduł przeznaczony jest tylko do użytkowników mających doświadczenie z układami elektrycznymi. W trakcie połączania i eksploatacji należy zachować szczególną ostrożność.

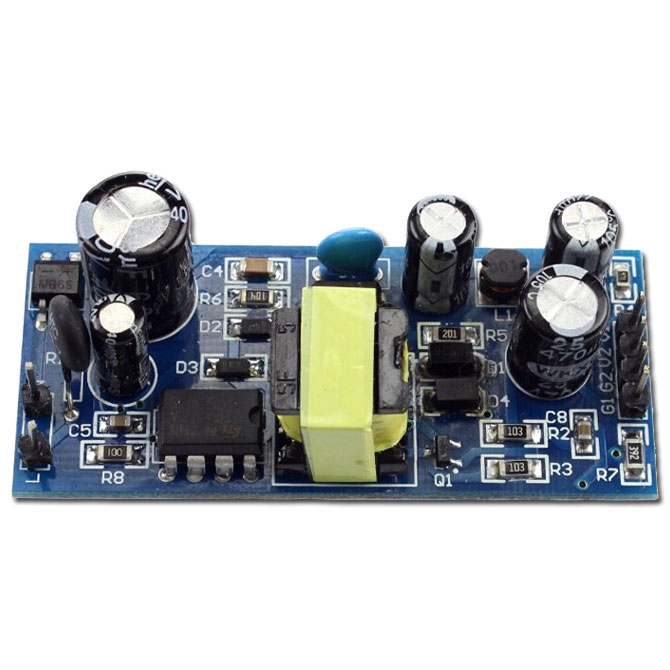

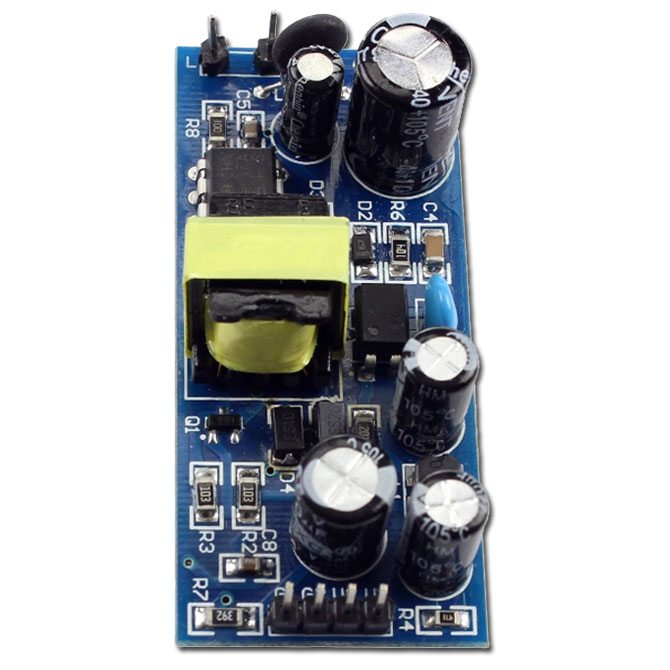

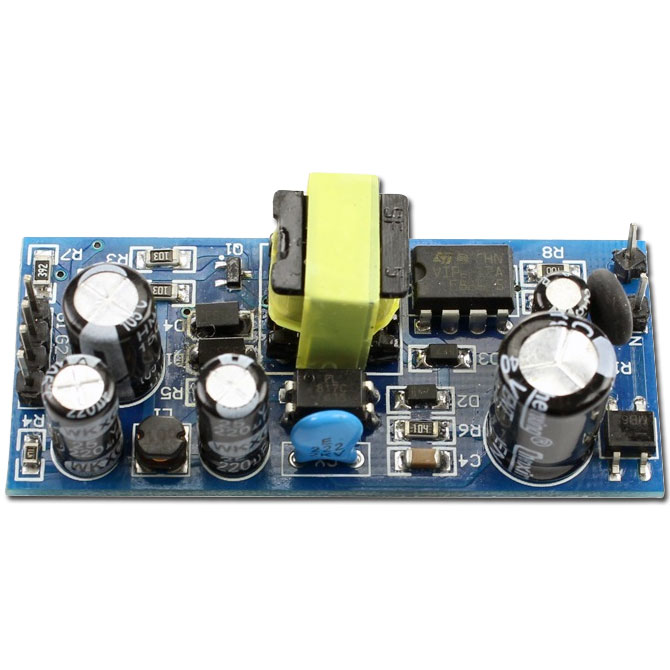

zdjęcia produktu:
Moduł prostej izolowanej przetwornicy napięcia 230V AC na 5V/12V dc napięcia stałego.
5V i 12V całkowicie izolowany moduł zasilacza impulsowego LC VIPER 12A
dane techniczne:
- izolowana przetwornica napięcia sieciowego AC na napięcie stałe DC
- moduł: LC VIPER 12A
- zakres napięcia wejściowego:
- napięcia wyjściowe: 85V do 264V ac
► 5V obciążenie 0-700mA złącza wyjściowe V1 i G1
► 12V obciążenie 0-200mA złącza wyjściowe V2 i G2 - całkowita moc maksymalna 5W
- złącza: listwy goldpi szpilkowe
- tętnienia napięcie : <1%
- moc bez obciążenia: <0,4W
- funkcję zabezpieczenia:
► przed przegrzaniem
► zabezpieczenia nadprądowego
► zabezpieczenia przed zwarciem - wymiary płytki: 45mm x 26mm
5V obciążenie 0-700mA złącza wyjściowe V1 i G1
12V obciążenie 0-200mA złącza wyjściowe V2 i G2
wejście L - faza, N - przewód neutralny,
5V jest głównym obwodem zasilacza przełączającego. Wyjście napięciowe jest stabilne, nawet przy pełnym obciążeniu błąd napięcia wynosi tylko około 0,1V.
12 V jest obwodem wtórnym zasilania przełącznika. Nieobciążone wyjście 12V wynosi 12,1V.
Napięcie wyjściowe wynosi 5 V i 12 V, określone przez prąd obciążenia i rozładowania na końcu wyjściowym
Uwaga: zgodnie z charakterystyką multipleksowego zasilacza impulsowego, gdy główne urządzenie 5V z pojedynczym obciążeniem, napięcie wyjściowe jest stabilne. Gdy urządzenie zastępcze obwodu 12V z pojedynczym obciążeniem, napięcie wyjściowe spadnie zgodnie ze wzrostem prądu obciążenia (np. napięcie może spaść do około 8V, gdy prąd w obwodzie wynosi 200mA). W tym momencie użytkownik może dodać obciążenie w głównym obwodzie 5V, a im większy obwód główny, tym większy obwód zastępczy wraca. Należy jednak pamiętać, że całkowita moc wyjściowa 2 kanałów nie powinna przekraczać 5W.
Uwaga ostrzeżenie: moduł zasilany jest bezpośrednio z sieci energetycznej napięciem przemiennym AC z zakresu od 86V do 265V. Jest to wysokie napięcie zagrażające ludzkiemu życiu. W związku z tym na niektórych elementach może pojawić się wysokie napięcie. Moduł przeznaczony jest do umieszczenia w obudowie lub zabudowaniu tak aby nie doszło do przypadkowego porażenia prądem. Moduł przeznaczony jest tylko do użytkowników mających doświadczenie z układami elektrycznymi. W trakcie połączania i eksploatacji należy zachować szczególną ostrożność.
zdjęcia produktu:
