Moduł odtwarzacza dźwięków ISD1760 - magnetofon cyfrowy

Moduł odtwarzacza dźwięków ISD1760
magnetofon cyfrowy

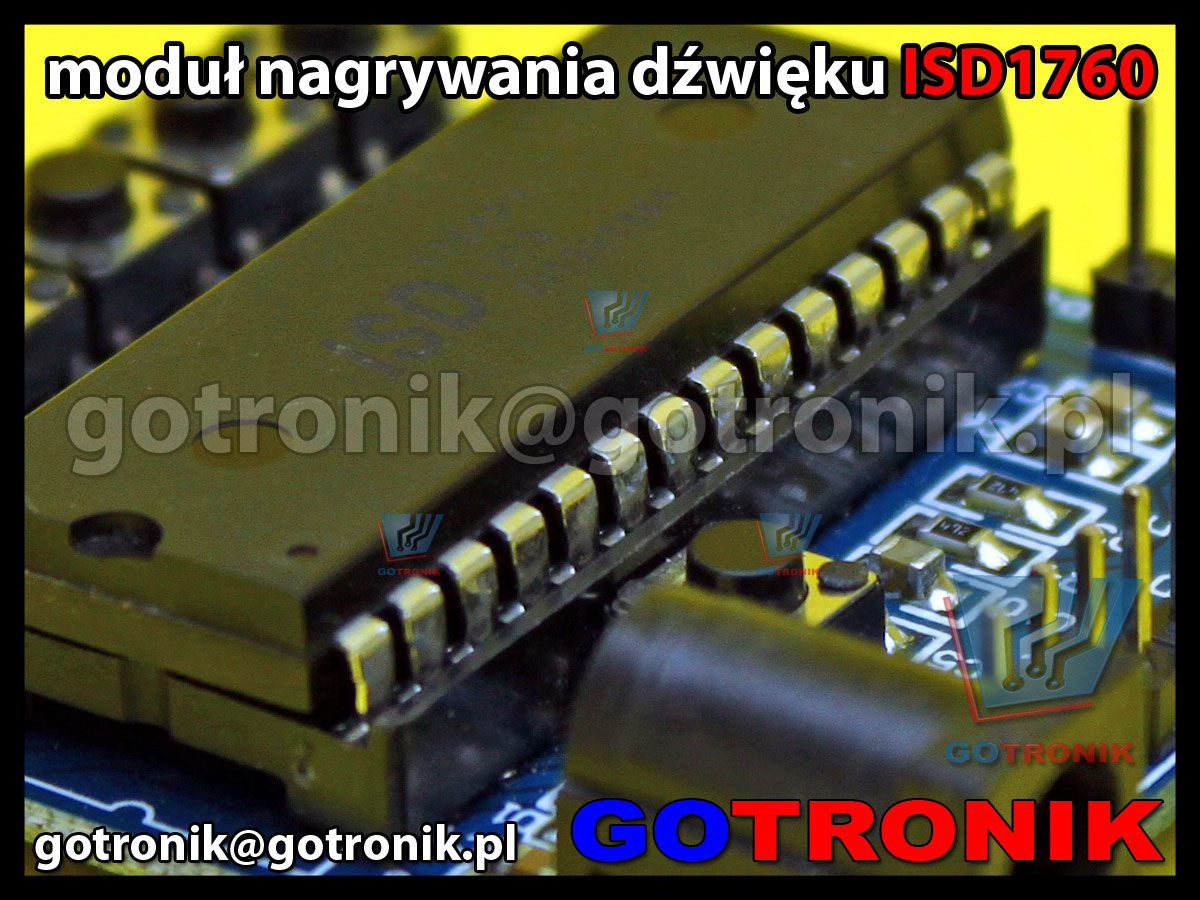

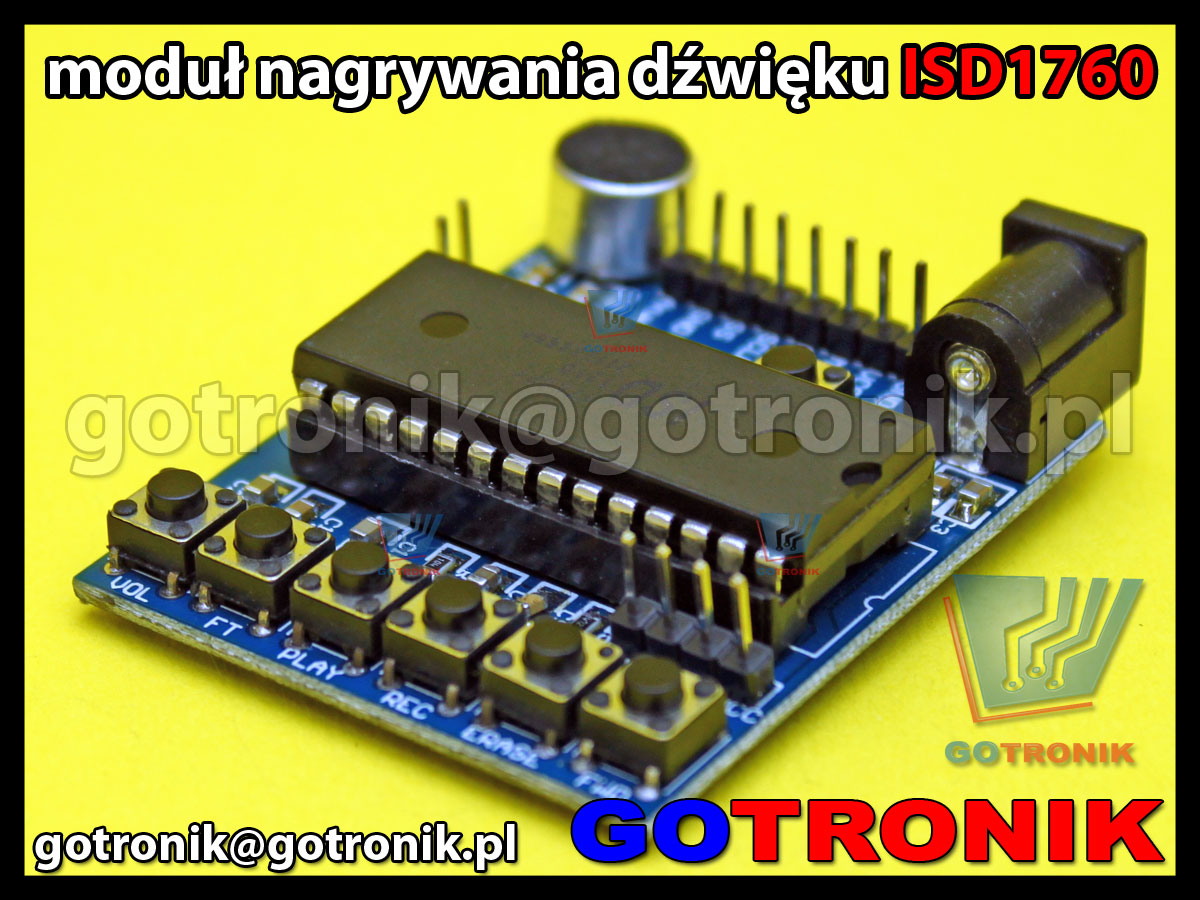

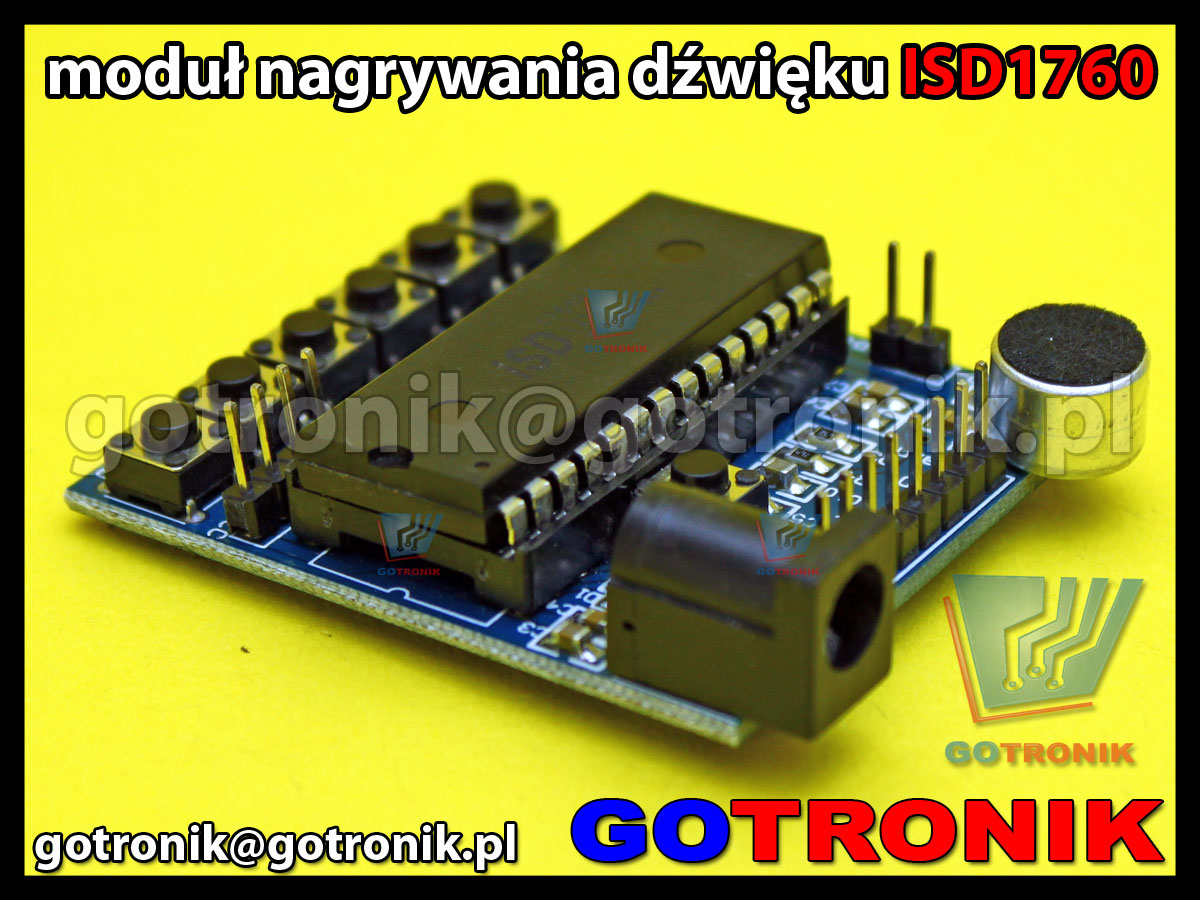

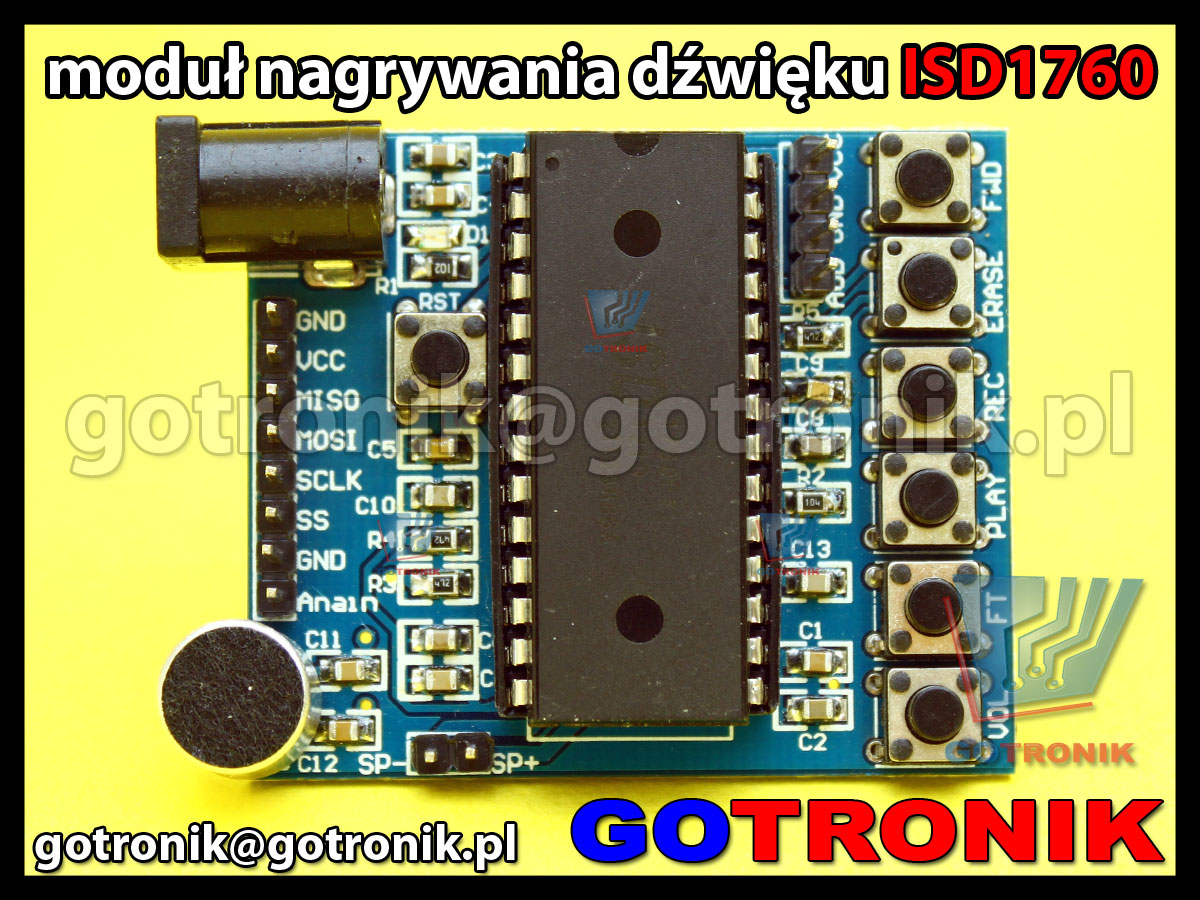

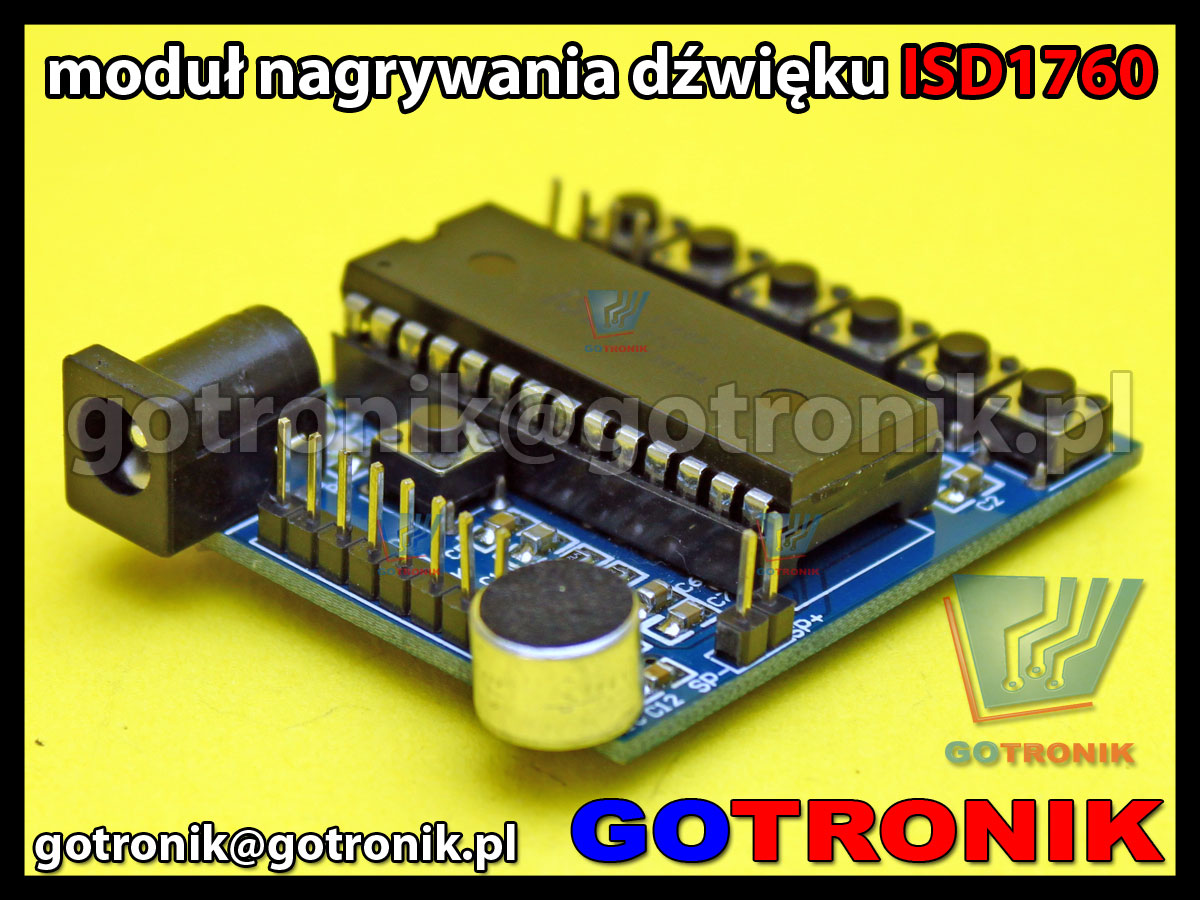

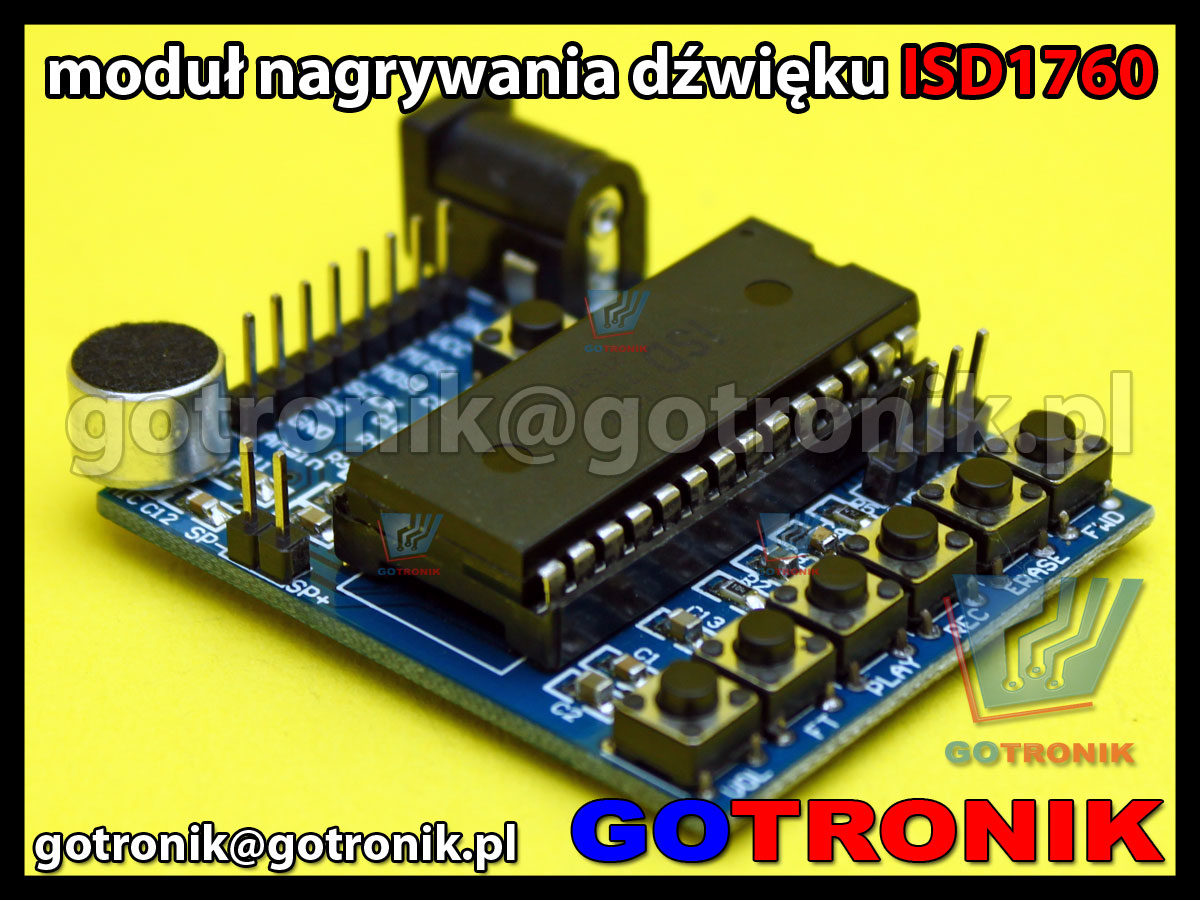

Moduł magnetofonu cyfrowego opartego na układzie ISD1760, służący do wielokrotnego zapisu i odczytu sygnałów dźwiękowych. Charakteryzuje go wysoka jakość zapisanego dźwięku oraz prostota budowy i działania.
Układ ISD1760 oferuje wiele funkcji, oraz dwa tryby sterowania. Tryb szeregowy wykorzystuje interfejs SPI. Tryb standardowy pozwala sterować urządzeniem przy pomocy tradycyjnych przycisków. Całe urządzenie jest niewielkie i niezawodne – pozbawione jakichkolwiek elementów mechanicznych mogących wpływać na jakość zapisywanych/odtwarzanych dźwięków.



Przykładowe zastosowania:

• wszędzie tam gdzie potrzebna jest możliwość rejestracji dźwięku
• jako zabawka
• jako wywoływacz krótkofalarski
• centralki
• systemy alarmowe
• układy powiadamiania itp.

Schemat blokowy układu ISD1760:

karta katalogowa ISD1760: http://www.nuvoton.com/hq/enu/ProductAndSales/ProductLines/AudioApplicationIC/ISDVoiceIC/ISDChipCorder/Documents/ISD1700.pdf

Dane techniczne:

• zapis komunikatów dźwiękowych
• maksymalny czas nagrania od 40s do 120s
• trwałość zapisu 100 lat
• odtwarzanie pojedynczego komunikatu, zapętlanie komunikatów
• przeskok do następnego komunikatu, kasowanie komunikatów
• ośmiostopniowa regulacja głośności
• sterowanie przyciskami lub poprzez interfejs SPI

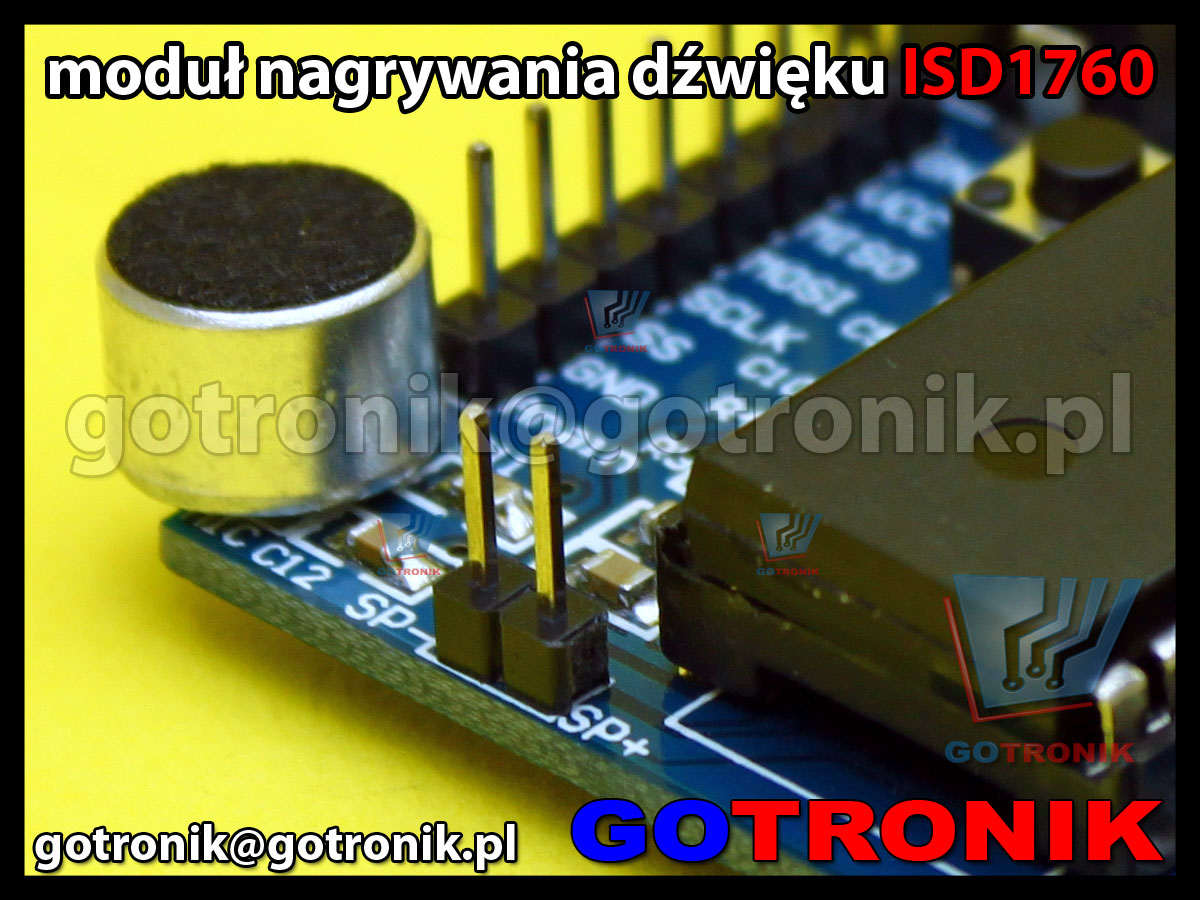

• wbudowany mikrofon
• zasilanie 5V
• wymiary modułu: 49mm x 41,5mm

Moduł umożliwia nagranie wielu wiadomości o całkowitej długości od 40 do 120 sekund (w zależności od ustawionej częstotliwości zegara) i ponowne ich odtwarzanie.

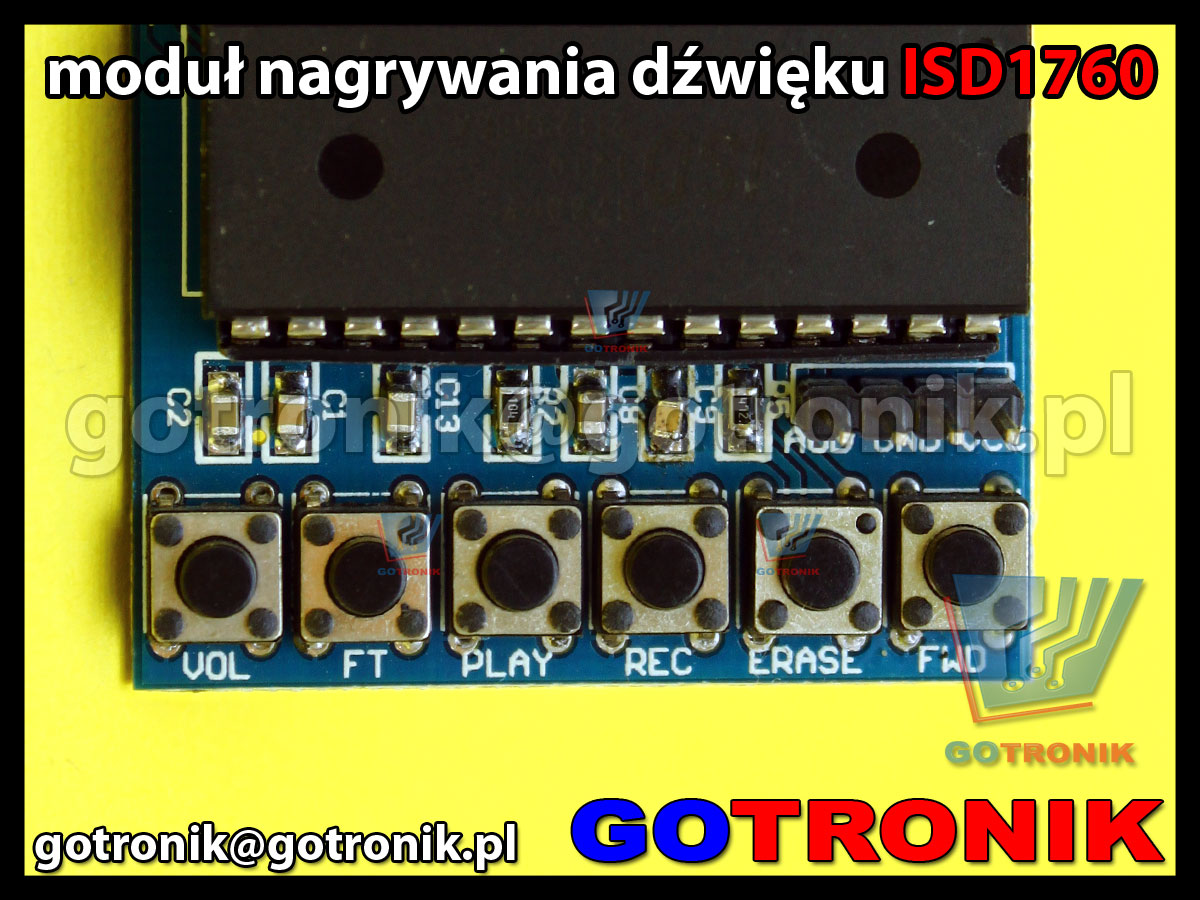

Nagrywanie jak i odtwarzanie możliwe jest poprzez sterowanie kontrolerem np. Arduino poprzez złącze lub poprzez wbudowane w płytkę mikro przyciski (REC, PLAY, FWD, ERASE, RESET, FT, VOL).
REC - przytrzymanie przycisku umożliwia nagrywanie, sygnalizowane jest to zapaleniem się diody led. Po zwolnieniu przycisku ponowne naciśnięcie spowoduje nagranie kolejnej wiadomości w drugim pliku.
PLAY - po naciśnięciu następuje jednokrotne odtworzenie nagrania.
FWD - powoduje przeskok do kolejnego nagrania.
ERASE - kasowanie zawartości aktualnego nagrania.



Key Description:

The tape REC: Holding down the REC button, LED lights lit up at the same time, this time to the MIC to talk, talk content will be recorded into the ISD1700 voice chip. After recording a raise this button, the LED will go out at the same time, again press began to record the second paragraph, the following paragraphs in operation.

Put the sound PLAY: There are two ways, edge trigger and trigger level. (note: after recording the sound playback cursor will stay at the last recorded after the period of the starting address of the place, right now the play is to put the last paragraph)

(1) the edge trigger: click the PLAY button which is to put the current LED blink until the end of the playback during playback. Put a sound at the end of the PLAY pointer to just let the period of the starting address of the place, click the PLAY button will again put just after this period.

(2) level trigger: press the PLAY key chip to PLAY all the voice messages, and the cycle until release the button.

The fast forward FWD: To perform the play before the operation, click this button to put the sound pointer will point to the next section, according to two points to this section after the start of the second paragraph. During playback click this button to stop playing the current period and then the next section, if the play is the last paragraph, to play the last paragraph is stopped playing the first paragraph.

Wipe ERASE: Erase operation can only in a single segment for the first and the last Duan Youxiao, when the playback cursor is located in the first paragraph or the last paragraph, click this button will erase the first or the last paragraph. With the pointer corresponding jump to erase the first or the second paragraph of the second paragraph. Often click this button more than 3 seconds into the chip erase all "operation mode", LED lights flash twice at the same time, continue to press this key, LED 7 flashes after go out, when the release button, and the voice chip be erased all of information.

RESET RESET: Click this button reset operation on the chip. After reset, playback and recording the pointer points to the last paragraph, namely with the pointer to the last paragraph to start, the recording pointer to the end of the last paragraph. At this point it will play the last paragraph, perform the play performs recording, and then the last a period of the last paragraph.

Tuning VOL： Click this button can adjust the size of the output voice chip. The default maximum output for voice chip, each point of press, press 4 db attenuation sound. Only when the minimum sound, continue to click this button, each point of press, sound increase 4 db (note: to perform after reset, sound output to the maximum).

FT pass-through operations: The FT pin and GND short sub, keep low level will start direct mode. Direct operation will voice from the Analn end or AUD output directly to the horn. During the recording, if press the FT, at the same time recorded Analn into the speech signal.

Doskonale nadaje się do pracy z mikrokontrolerami AVR, PIC, ARM oraz modułami Arduino.
