Moduł pomiarowy TM7705 woltomierz 0-60V amperomierz 0-10A watomierz
Moduł pomiarowy TM7705 woltomierz 0-60V amperomierz 0-10A watomierz BTE-912
Mikroprocesorowy układ do pomiaru napięcia i prądu zbudowany w oparciu o przetwornik analogowo-cyfrowy ADC TM7705. Pomiar napięcia i prądu przetworzony z postaci analogowej jest przesyłany do układu mikroprocesorowego STC i dalej wyświetlany na wyświetlaczu LCD 2x16 zgodnym ze sterownikiem HD44780. Na wyświetlaczu prezentowane są wyniki pomiarowe woltomierza, amperomierza, watomierza, rezystancji obciążenia, a także czasu i pojemności amperogodzin. Oferowany moduł nie zawiera w zestawie wyświetlacz LCD, należy go dokupić osobno.
Moduł pomiarowy TM7705 woltomierz 0-60V amperomierz 0-10A watomierz BTE-912Moduł pomiarowy TM7705 woltomierz 0-60V amperomierz 0-10A watomierz BTE-912Moduł pomiarowy TM7705 woltomierz 0-60V amperomierz 0-10A watomierz BTE-912
moduł pomiarowy napięcia, prądu, mocy, TM7705

dane techniczne:
  • mikroprocesorowy moduł pomiarowy napięcia i prądu
  • przetwornik ADC TM7705 16bit
  • mikroprocesor STC15W204S
  • napięcie zasilania modułu: 4,7V do 5,3 Vdc
    ▶ zalecane napięcie 5V z portu USB lub ładowarki
  • woltomierz napięcia stałego DC
    ▶ zakres pomiarowy: 0 do 60V
    ▶ rozdzielczość pomiarowa: 0,001V = 1mV
    ▶ dokładność: +/-(0,2% + 0,2%FS)
  • amperomierz DC:
    ▶ zakres pomiarowy: 0 do 10A
    ▶ rozdzielczość pomiarowa: 0,001A = 1mA
    ▶ dokładność: +/-(0,2% + 0,2%FS)
  • watomierz:
    ▶ zakres pomiaru mocy: 0 - 4000W / 4kW
    ▶ rozdzielczość pomiarowa: od 0,001W
  • pomiar czasu pracy: 0 - 100 godzin
  • pomiar rezystancji obciążenia: 0 -10kΩ
  • pomiar pojemności: 0 - 1000 Ah amperogodzin
  • funkcja serwisowej kalibracji woltomierz i amperomierza
  • złącze gniazdo 16pin do podłączenia wyświetlacza LCD 2 x 16
    brak w zestawie wyświetlacza
  • złącze śrubowe do przykręcenia przewodów:
    ▶ 5V Gnd - napięcie zasilania
    ▶ V+ - wejście pomiarowe napięcia
    ▶ A+ - wejście pomiarowe prądu
  • płytka PCB dwustronna z metalizacją otworów
  • solder maska w kolorze niebieski
  • montaż powierzchniowy elementów SMD
  • wymiary: 36mm x 80mm x 15 mm
instrukcja obsługi, dodatkowy opis:
http://gotronik.com/2020/01/29/modul-miernika-napiecie-i-pradu-bte-912/

prezentacja modułu pomiarowego:


przykładowe pomiary:


Moduł pomiarowy TM7705 woltomierz 0-60V amperomierz 0-10A watomierz BTE-912

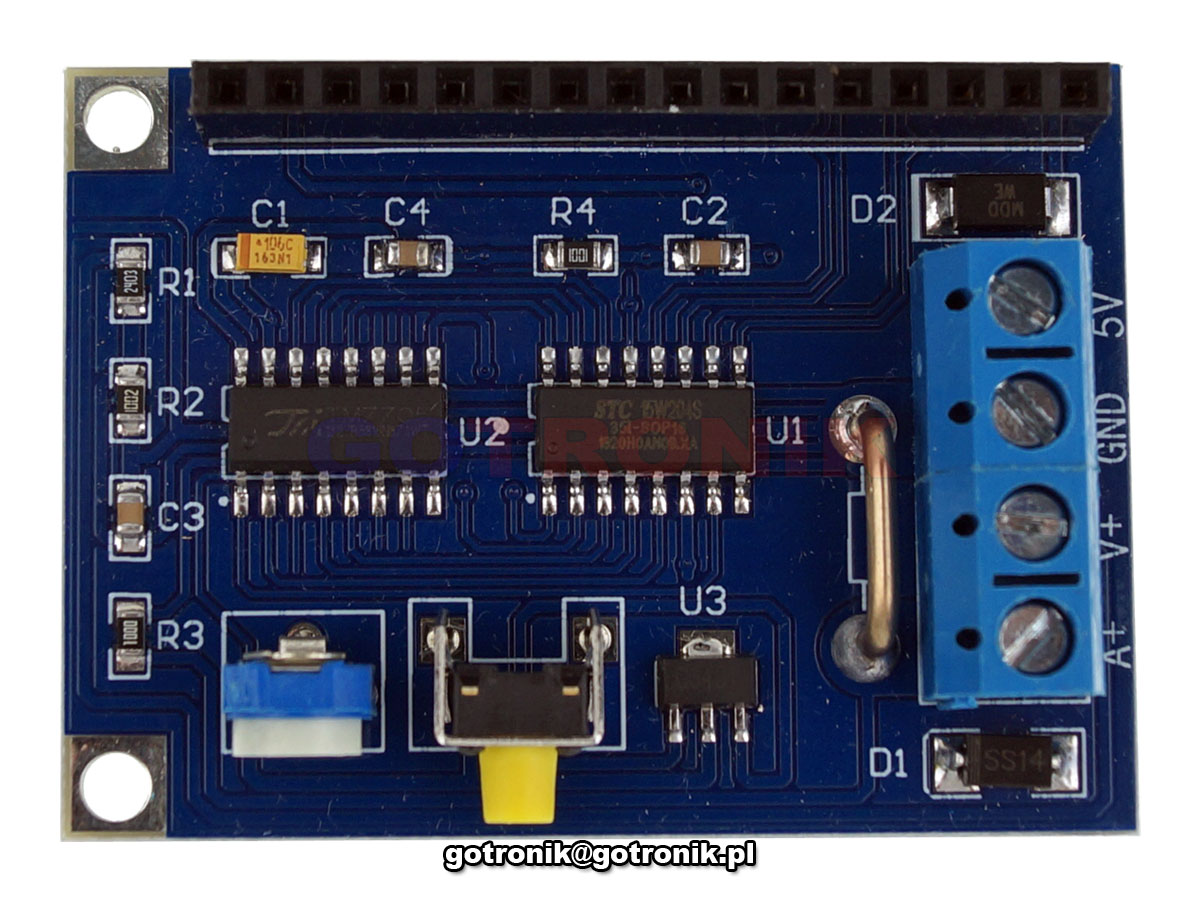

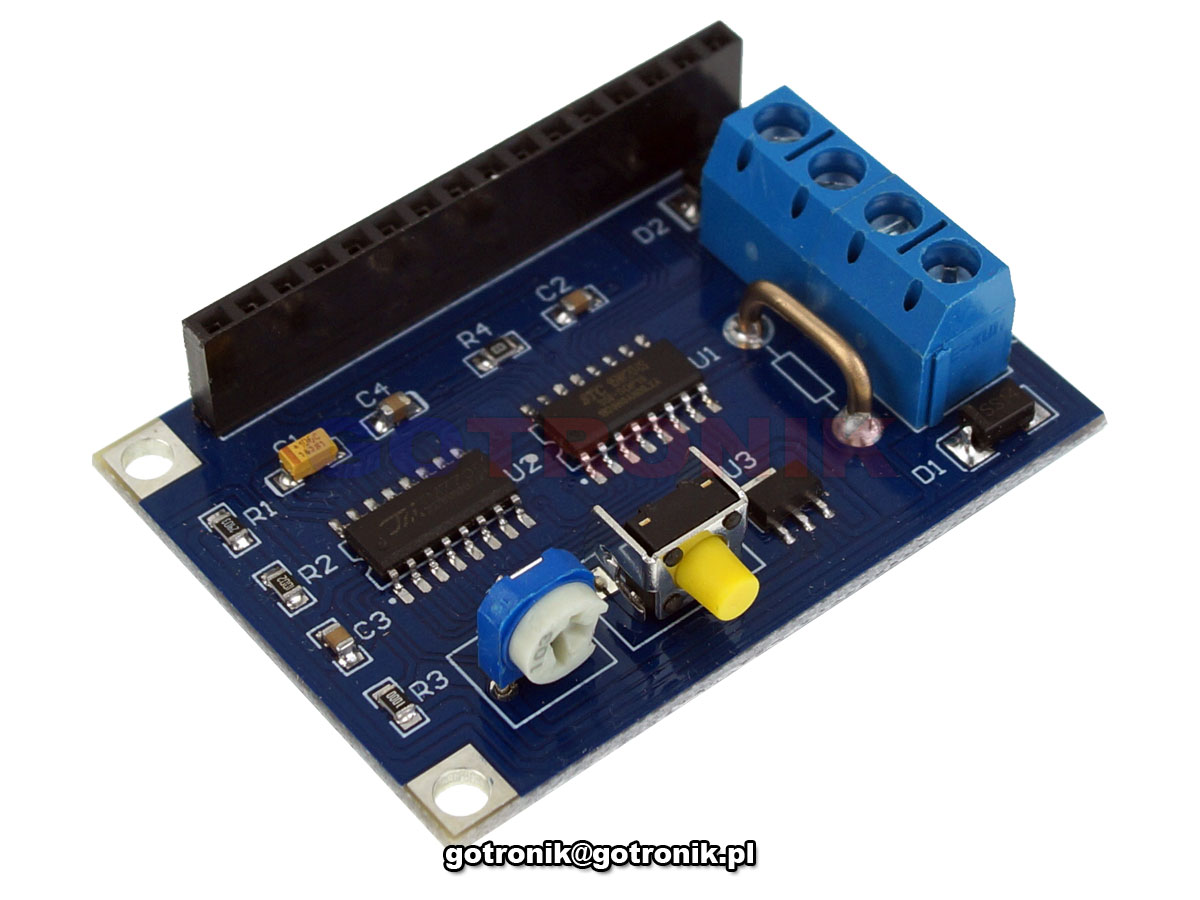

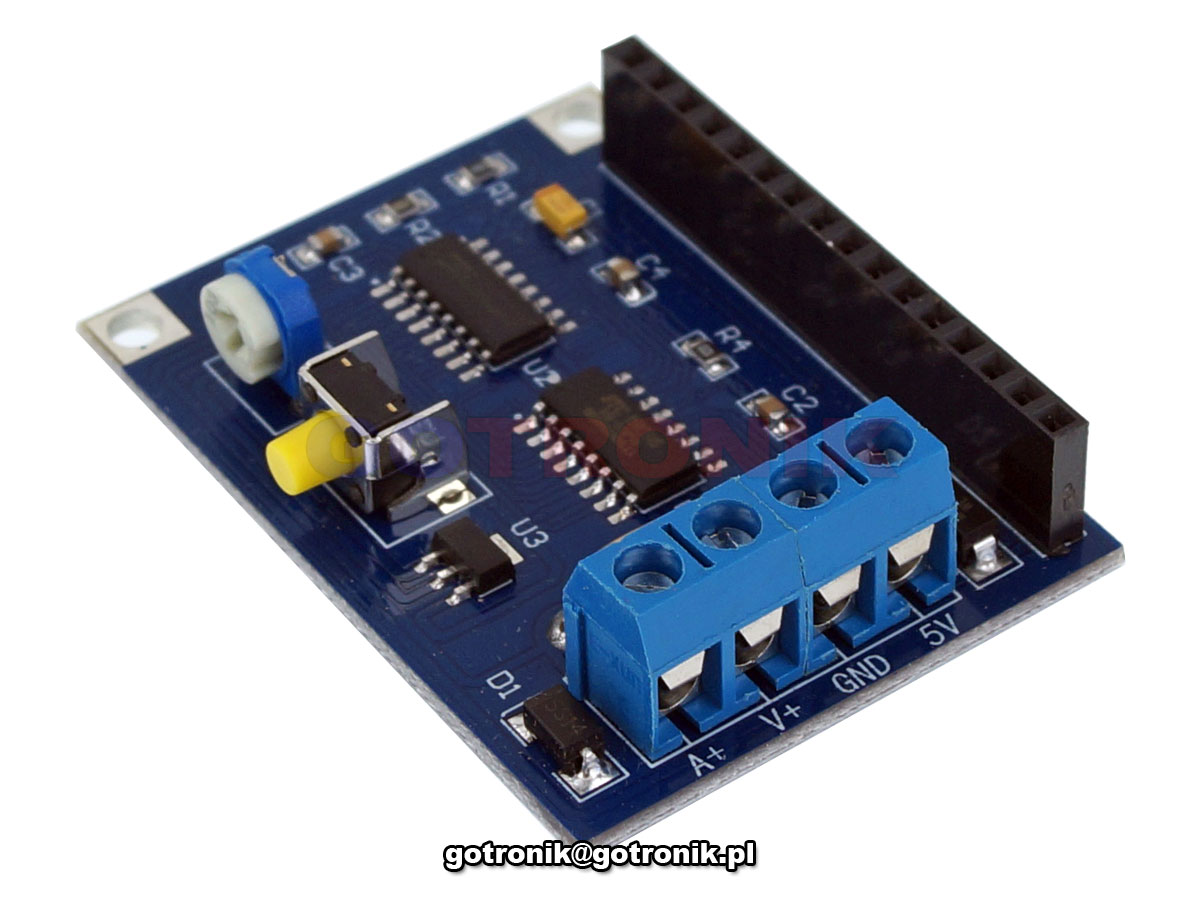

zdjęcia:
Moduł pomiarowy TM7705 woltomierz 0-60V amperomierz 0-10A watomierz BTE-912Moduł pomiarowy TM7705 woltomierz 0-60V amperomierz 0-10A watomierz BTE-912Moduł pomiarowy TM7705 woltomierz 0-60V amperomierz 0-10A watomierz BTE-912Moduł pomiarowy TM7705 woltomierz 0-60V amperomierz 0-10A watomierz BTE-912Moduł pomiarowy TM7705 woltomierz 0-60V amperomierz 0-10A watomierz BTE-912
