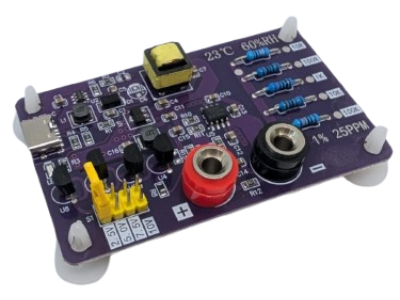

Moduł referencyjny napięcia i rezystancji AD585 USB Type-C

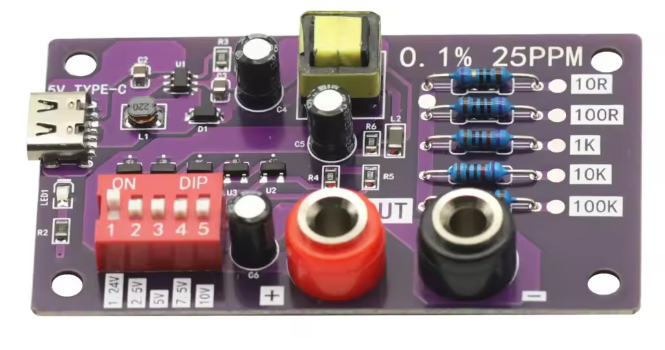

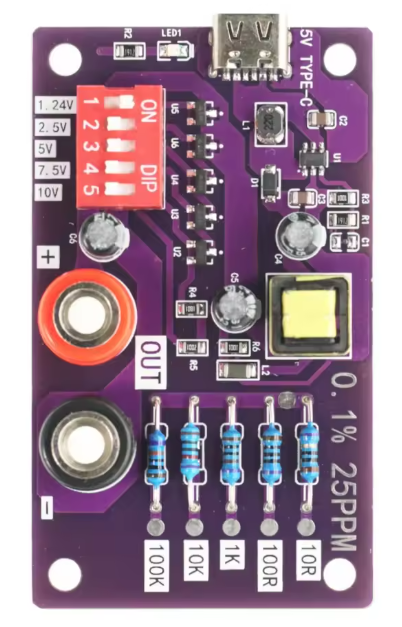

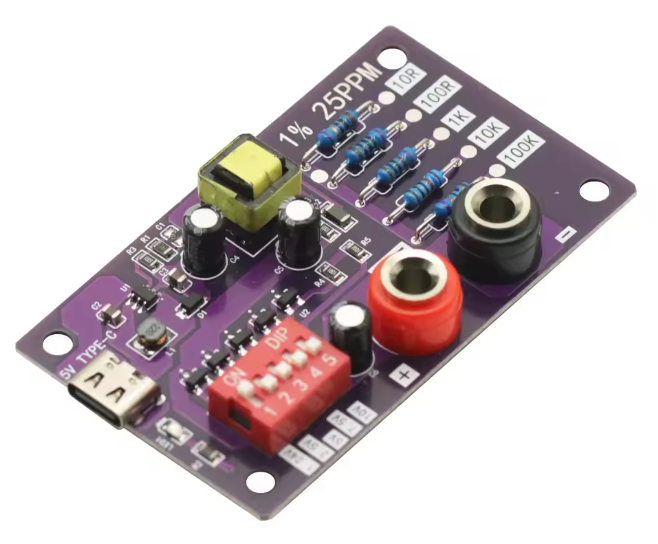

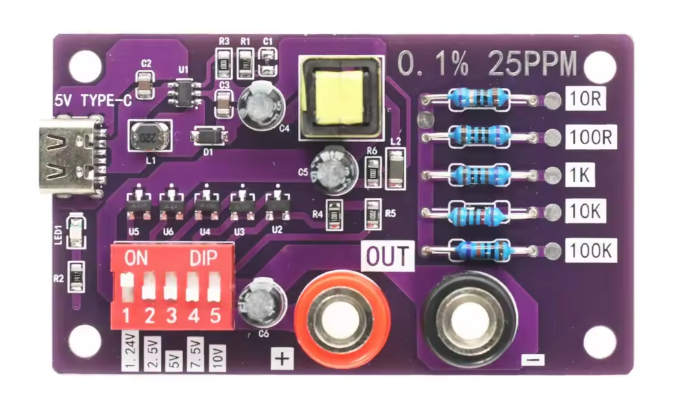

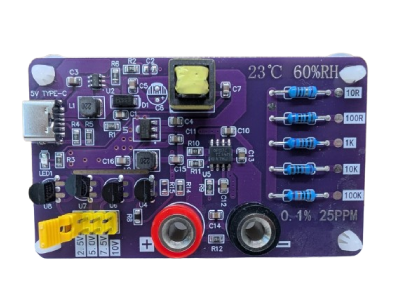

Moduł AD585 to wysoce precyzyjne źródło napięcia odniesienia oraz wzorców rezystancji, zaprojektowane specjalnie z myślą o weryfikacji dokładności i liniowości cyfrowych multimetrów. Urządzenie zasilane jest za pomocą wygodnego portu USB Type-C i wykorzystuje wbudowany filtr EMI, który zapewnia czyste i stabilne zasilanie, całkowicie eliminując konieczność stosowania zewnętrznych baterii. Na pokładzie znajdują się metalizowane rezystory precyzyjne oraz przełącznik DIP typu suwakowego, pozwalający na łatwy wybór jednego z pięciu zdefiniowanych poziomów napięcia. Kompaktowa konstrukcja oparta na wyselekcjonowanych komponentach o niskim dryfcie termicznym stanowi doskonałą, przystępną cenowo alternatywę dla układów AD584JN, idealną dla profesjonalistów i elektroników wymagających bezkompromisowej precyzji w warunkach laboratoryjnych.


Parametry i funkcje

• - Zdefiniowane napięcia referencyjne: 1.24 V / 2.5 V / 5 V / 7.5 V / 10 V
• - Zdefiniowane wzorce rezystancji: 10 Ω / 100 Ω / 1 kΩ / 10 kΩ / 100 kΩ
• - Dokładność wbudowanych rezystorów: 0.1%
• - Współczynnik dryftu temperaturowego: 25 PPM
• - Złącze zasilania: USB Type-C
• - Pobór mocy bez obciążenia: 45 mA
• - Zintegrowany filtr EMI zapewniający maksymalnie wygładzone i wolne od szumów napięcie
• - Wskaźnik zasilania: zielona dioda LED na laminacie
• - Gniazda bananowe (OUT+, OUT-) umożliwiające łatwe podłączenie sond pomiarowych
• - Sterowanie napięciem: przełącznik DIP (Uwaga: jednocześnie może być załączony tylko jeden przełącznik "ON", nie wolno włączać dwóch jednocześnie podczas pracy)
• - Zastosowanie bazowe: weryfikacja parametrów podręcznych multimetrów cyfrowych 3 1/2 oraz 4 1/2 cyfry
• - Optymalne środowisko pracy: temperatura w zakresie 16 - 30 ℃, wilgotność względna RH ≤ 70%
• - Przy weryfikacji mierników 4 1/2 cyfry należy utrzymywać temperaturę i wilgotność zgodną ze specyfikacją z noty katalogowej
• - Weryfikację należy przeprowadzać w środowisku o niskim przepływie powietrza, bez bezpośredniego podmuchu z klimatyzatorów, co minimalizuje potencjalne błędy pomiarowe
• - Wymiary: 85 x 55 x 25 mm
• - Waga netto urządzenia: 34 g
