Moduł startowy uruchomieniowy przeznaczony do nauki programowania 8 bitowych mikrokontrolerów AVR produkcji Atmel. Zestaw z procesorem Atmega128A w obudowie smd TQFP64pin posiada aż 53 porty I/O (input/output). Wyprowadzone zostały standardowe sygnały do złącz ISP i JTAG. Zasilać cały zespół można poprzez port USB lub wykorzystując zewnętrzny zasilacz sieciowy DC. Mamy do wybory 2 napięcia pracy z mikroprocesorem 3,3V lub 5,0V dzięki wbudowanym stabilizatorom napięcia. Wszystkie porty I/O wejścia/wyjścia mają wyprowadzenia sygnałów na standardową listwę pinową GOLD-PIN 2,54mm pasującą do popularnych przewodów połączeniowych. Dodatkowo wbudowane 8 diod LED świecących, które mogą sygnalizować stan wyjściowy PORTpin. 4 przyciski typu micro-swith, oraz przyciski RESET i przerwań INT0/INT1. Wbudowany układ konwertera SP232 RS232-TTl do komunikacji z komputerem PC za pomocą magistrali szeregowej.
dane techniczne:
mikrokontroler AVR Atmel ATMEGA128A w obudowie smd TQFP64
złącze zasilania GOLD-PIN 2,54mm
przycisk RESET
4 przyciski na portB
2 przyciski przerwań INT0 i INT1
złącze DB-9
wbudowany układ Sipex SP232 dla interfejsu RS232 - TTL
rezonator kwarcowy 7.3728MHz
włącznik zasilania ON/OFF
możliwość zasilania z USB lu zasilacza DC-Jack
wbudowany stabilizator napięcia +5V 78M05
wbudowany stabilizator napięcia +3,3V AMS1117-3.3
wybór napięcia Vcc 3,3V lub 5,0V
dioda LED sygnalizująca zasilanie
złącze do programowania Kanda ISP-10
złącze JTAG do debugowania
wyprowadzenia portów I/O: na standardową listwę szpilkową GOLD-PIN 2,54mm
(do połączenia z płytką stykową, uniwersalną PCB itp.)
profesjonalnie wykonana płytka drukowana PCB dwustronna z metalizacją otworów
Jakie ma zastosowanie moduł startowy - uruchomieniowy startowy dla mikrokontrolerów? Elektronik lub programista pisze program, a następuje kompiluje do kodu maszynowego z plikiem wynikowym w formacie *.BIN lub *.HEX. Przy pomocy bardzo popularnego programatora USBasp lub podobnego ze złączem Kanda ISP-10pin programujemy mikrokontroler. Podstawowy układ konfiguracji otoczenia mikrokontrolera ATMega zapewnia nam oferowany moduł uruchomieniowy: napięcie zasilania, podłączony oscylator kwarcowy, wyprowadzenia portów I/O (input/output), sygnały do programowania.
Prezentacja video modułu uruchomieniowego AVR Atmega128A:

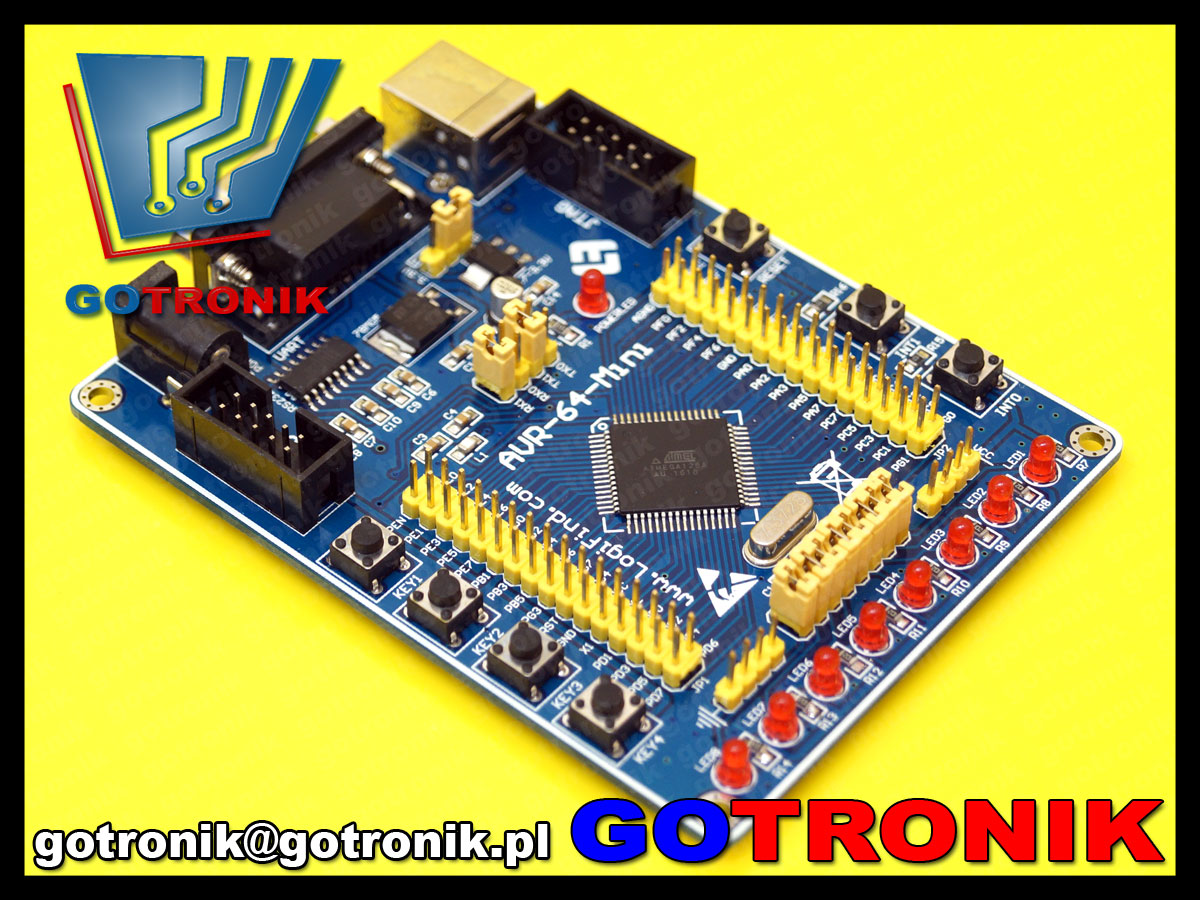

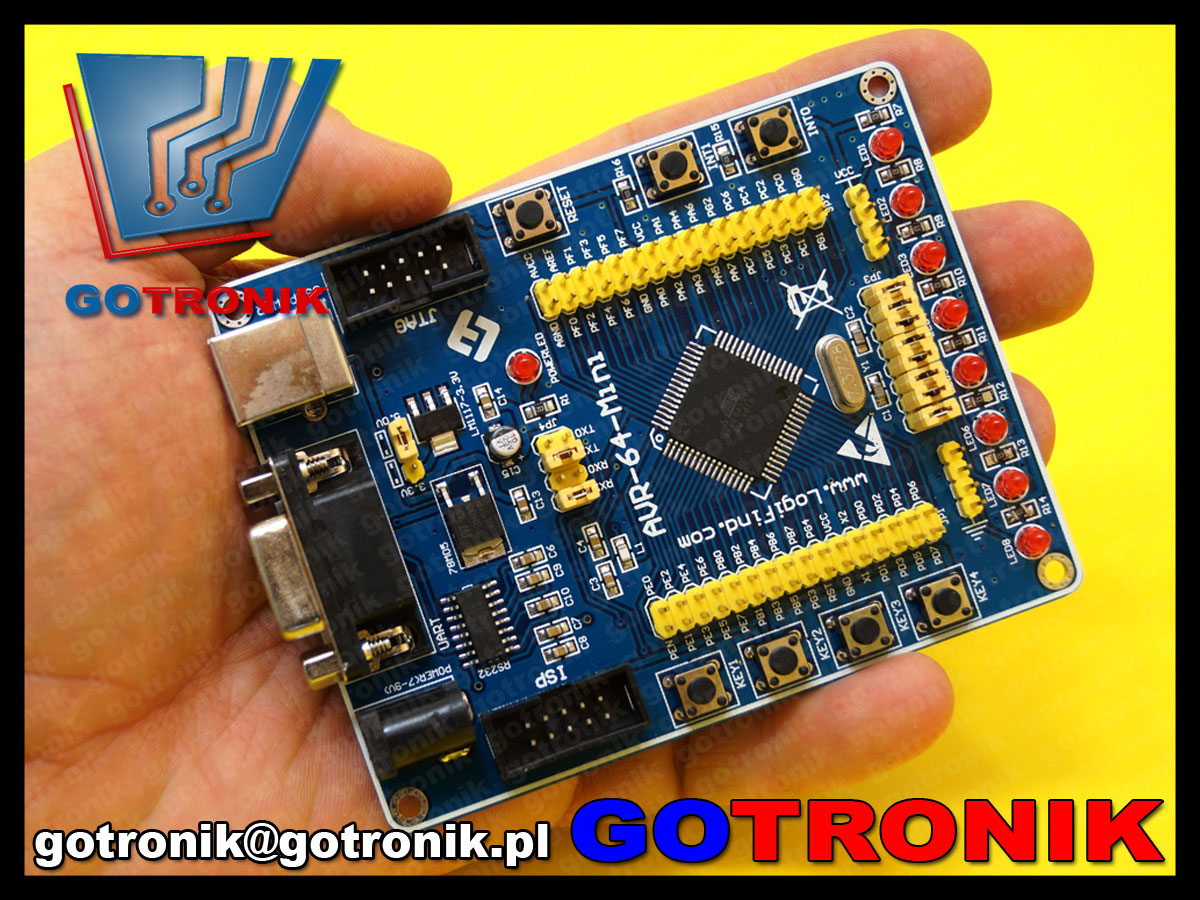

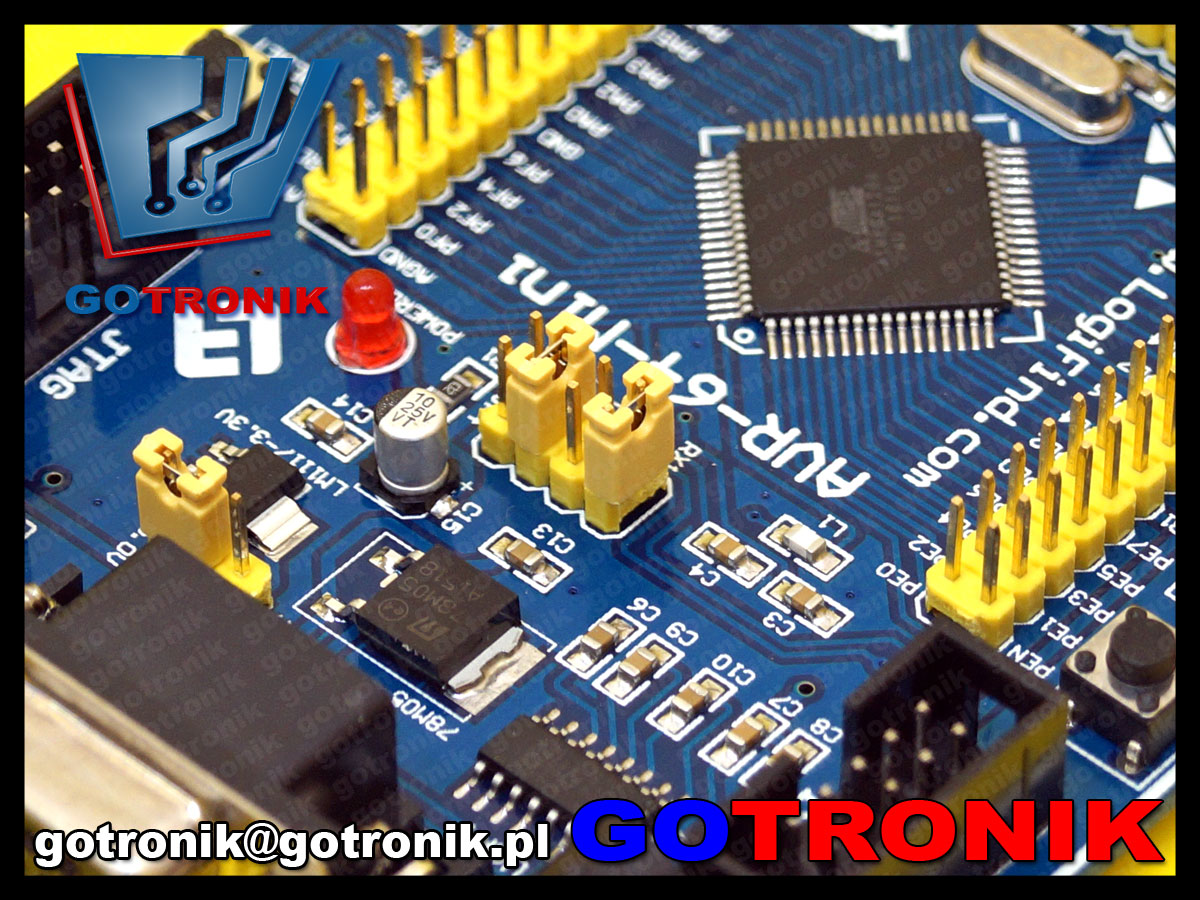

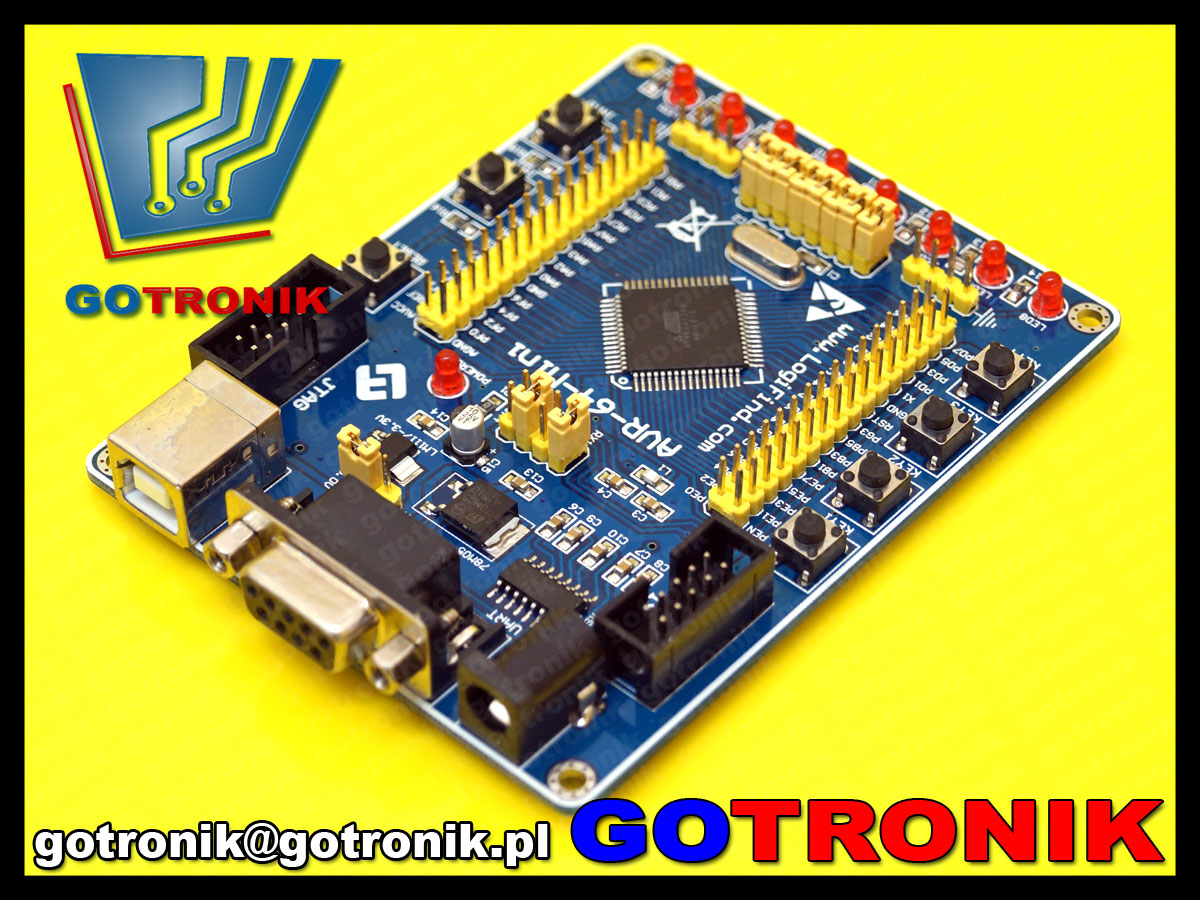

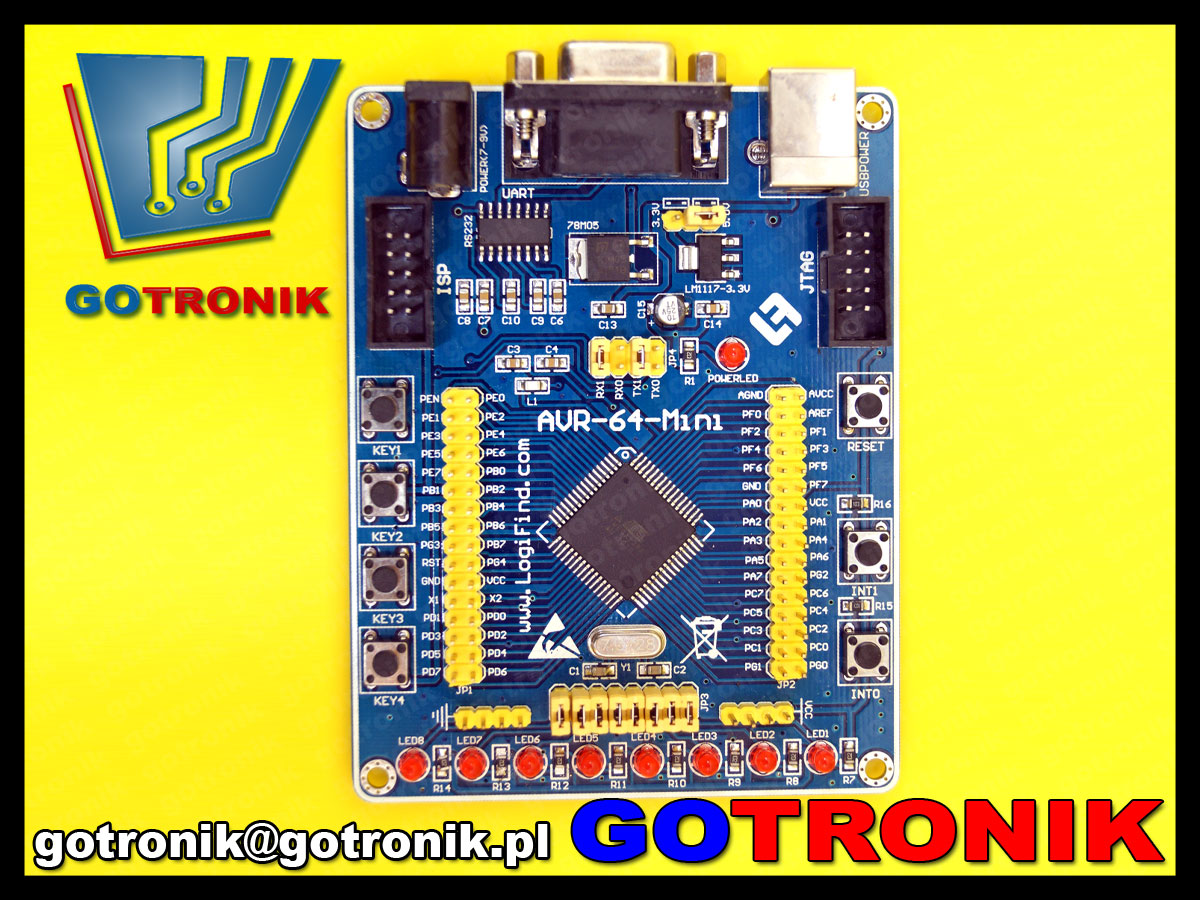

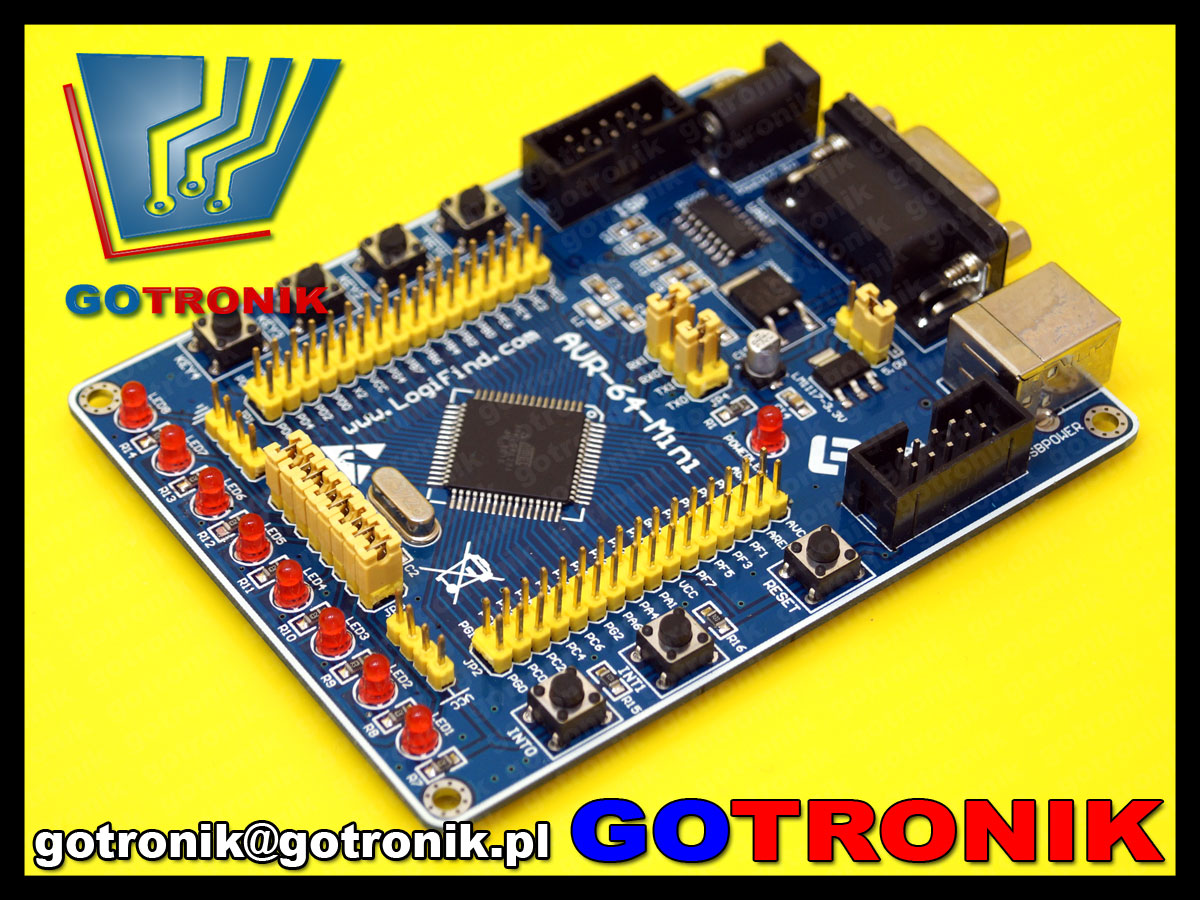

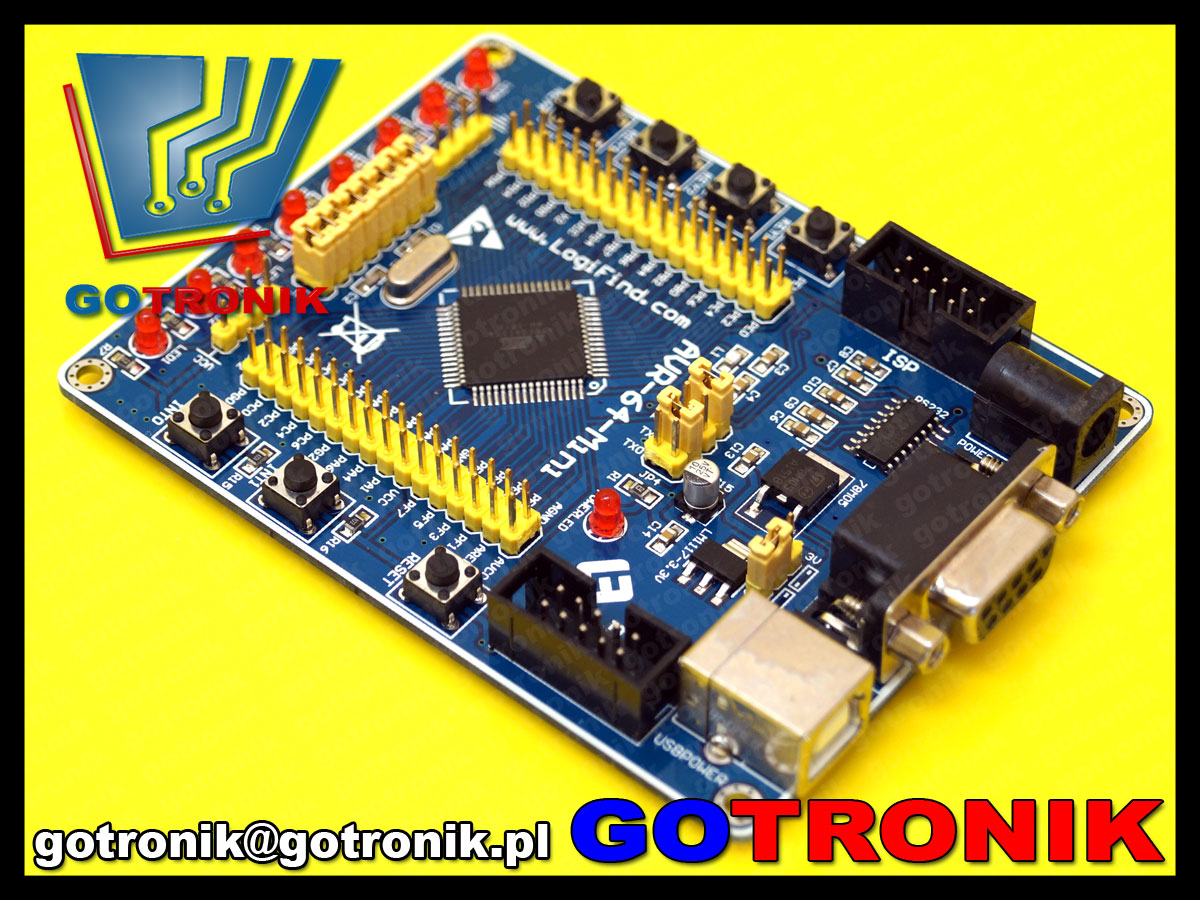

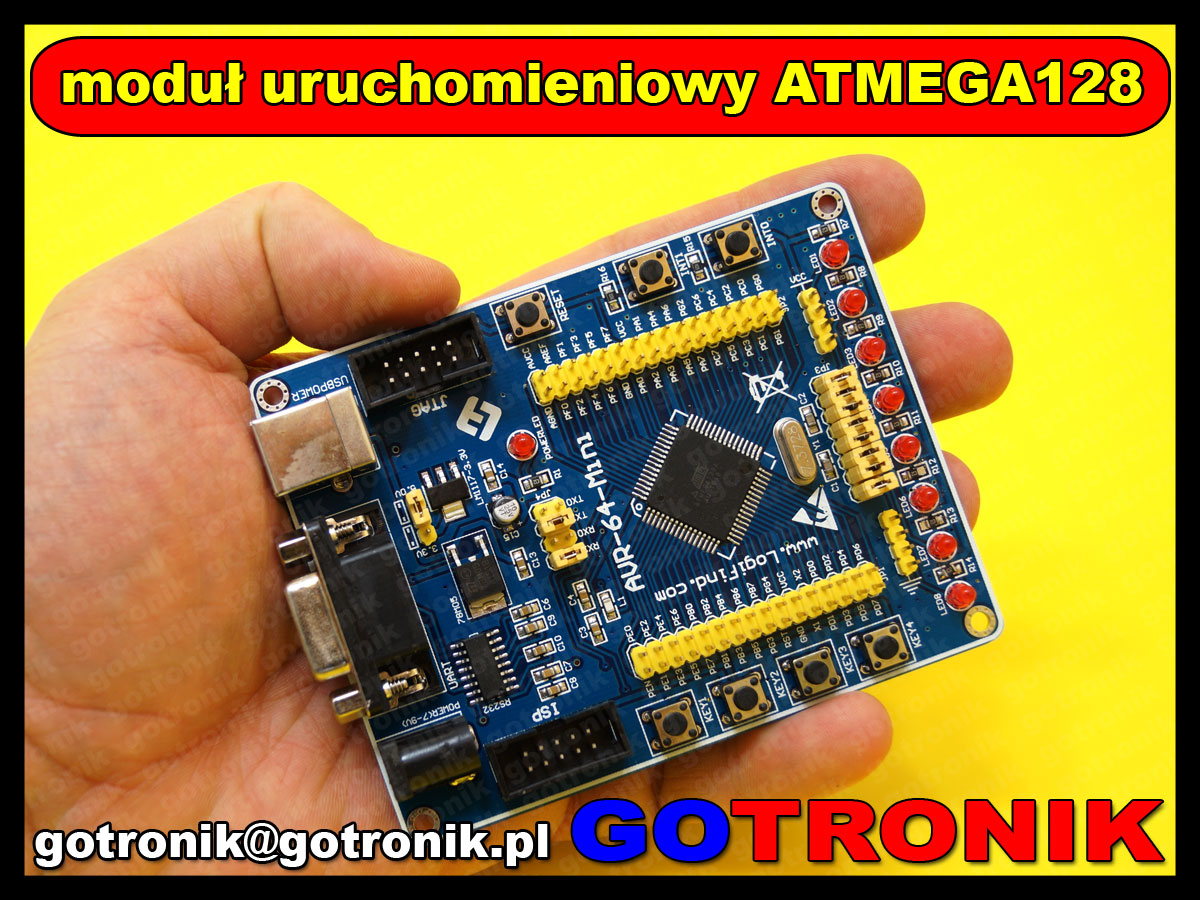

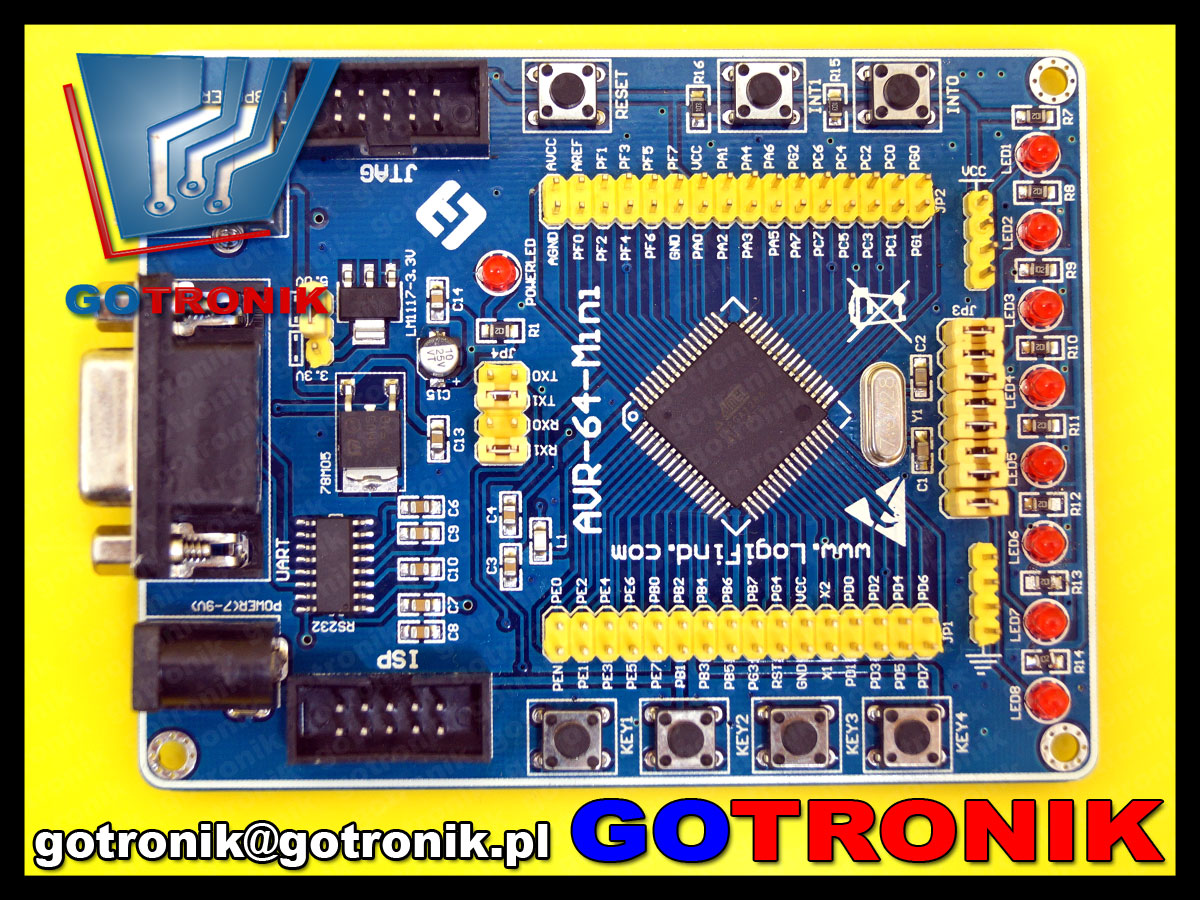

zdjęcia:
