Moduł sterownika silnika bezszczotkowego BLDC PWM 6–50V bez czujników Halla 380W

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: BTE-874

Kod producenta: ZS-X11F

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 108,00 zł

Cena netto: 87,80 zł

Chwilowo niedostępny

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Moduł sterownika silnika bezszczotkowego BLDC PWM 6–50V bez czujników Halla 380W
sterownik do silnika elektrycznego DC trójfazowych bezszczotkowych BLDC bez czujników Halla ZS-X11F BTE-874
Moduł sterownika przeznaczony jest do silników bezszczotkowych BLDC prądu stałego. Sterownik umożliwia regulację prędkości obrotowej, a także zmianę kierunku obrotu silnika. Maksymalna moc wyjściowa modułu to 380W. Szeroki zakres napięcia zasilania od 6 do 50V DC. Prąd maksymalny jaki może zostać pobrany przez silnik wynosi 20A. Sterownik obsługuje silniki bez czujników Halla.  Regulacja prędkości odbywa się poprzez regulację napięcia zasilania (regulacja potencjometrem) lub po przez regulację wypełnienia PWM 0 -5V. Moduł posiada wbudowany potencjometr do regulacji prędkości, ale również zwierając piny na zworce w module mamy możliwość podłączenia zewnętrznego potencjmetra.
sterownik do silnika elektrycznego DC trójfazowych bezszczotkowych BLDC bez czujników Halla ZS-X11F BTE-874sterownik do silnika elektrycznego DC trójfazowych bezszczotkowych BLDC bez czujników Halla ZS-X11F BTE-874sterownik do silnika elektrycznego DC trójfazowych bezszczotkowych BLDC bez czujników Halla ZS-X11F BTE-874
sterownik do silników elektrycznych DC trójfazowych bezszczotkowych BLDC bez czujników Halla

dane techniczne:
  • sterownik silników BLDC model: ZS-X11F
  • przeznaczony do silników bezszczotkowych BLDC
  • obsługa silników z czujnikami Halla: NIE
  • maksymalna moc wyjściowa: 380W
  • napięcie zasilania: 6 – 50V DC
    (napięcie zasilania = napięciu znamionowemu silnika)
  • prąd maksymalny: 20A
  • zabezpieczenie nadprądowe: NIE
  • zabezpieczenie przez blokowaniem silnika: TAK
    (prąd automatycznie spada po zablokowaniu)
  • maksymalna prędkość:
    ▶ 224000 RPM (silnik 2-biegunowy)
    ▶ 74000 RPM (silnik 6-biegunowy)
    ▶ 40000 RPM (silnik 12-biegunowy)
    ▶ 35000RPM (silnik 14-biegunowy)

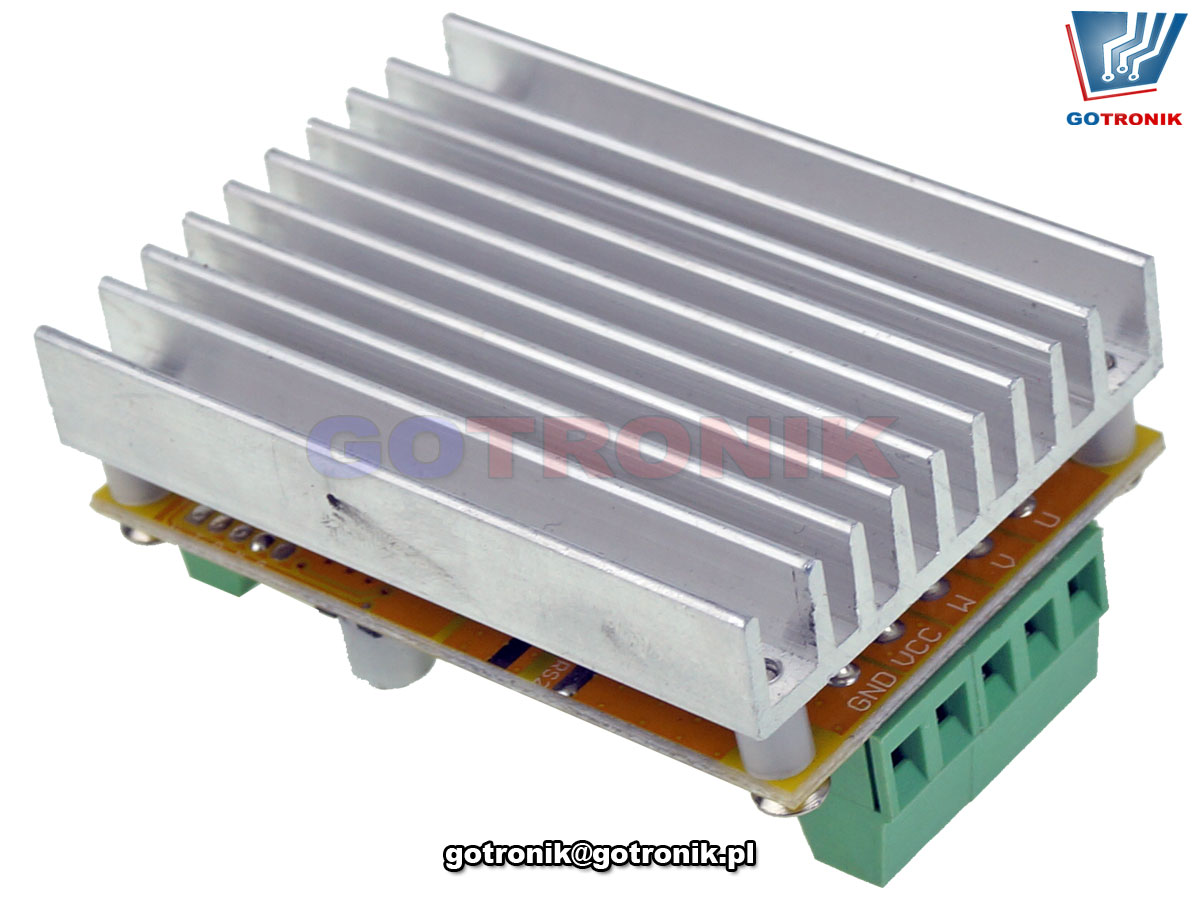

  • sterownik wyposażony w radiator
  • wymiary: 63 x 45 x 30 mm
  • waga: 76g

opis wyjść:
1. MA  MB, MC - wyjście do podłączenia silnika
2. Vcc i GND zaciski do podłączenia zasilana sterownika
3. SC – sygnał wyjściowy impulsowy
4. VR (wbudowany regulator prędkości potencjometru można również podłączyć do zewnętrznego analogowego cyklu pracy PWM 0-5 V z obsługą podwójnego sygnału wejściowego sterowania prędkością)
5. Podłączenie do sterowania kierunkiem obrotów.
6. Hamulec
sterownik do silnika elektrycznego DC trójfazowych bezszczotkowych BLDC bez czujników Halla ZS-X11F BTE-874
Środki ostrożności:
1. Moduł nie posiada bezpiecznika w obwodzie zasilania. Przekroczenie dopuszczalnych wartości doprowadzi do uszkodzenia modułu.
2. Nie podłączaj silnika, który jest niezgodny z napięciem i prądem modułu sterownika

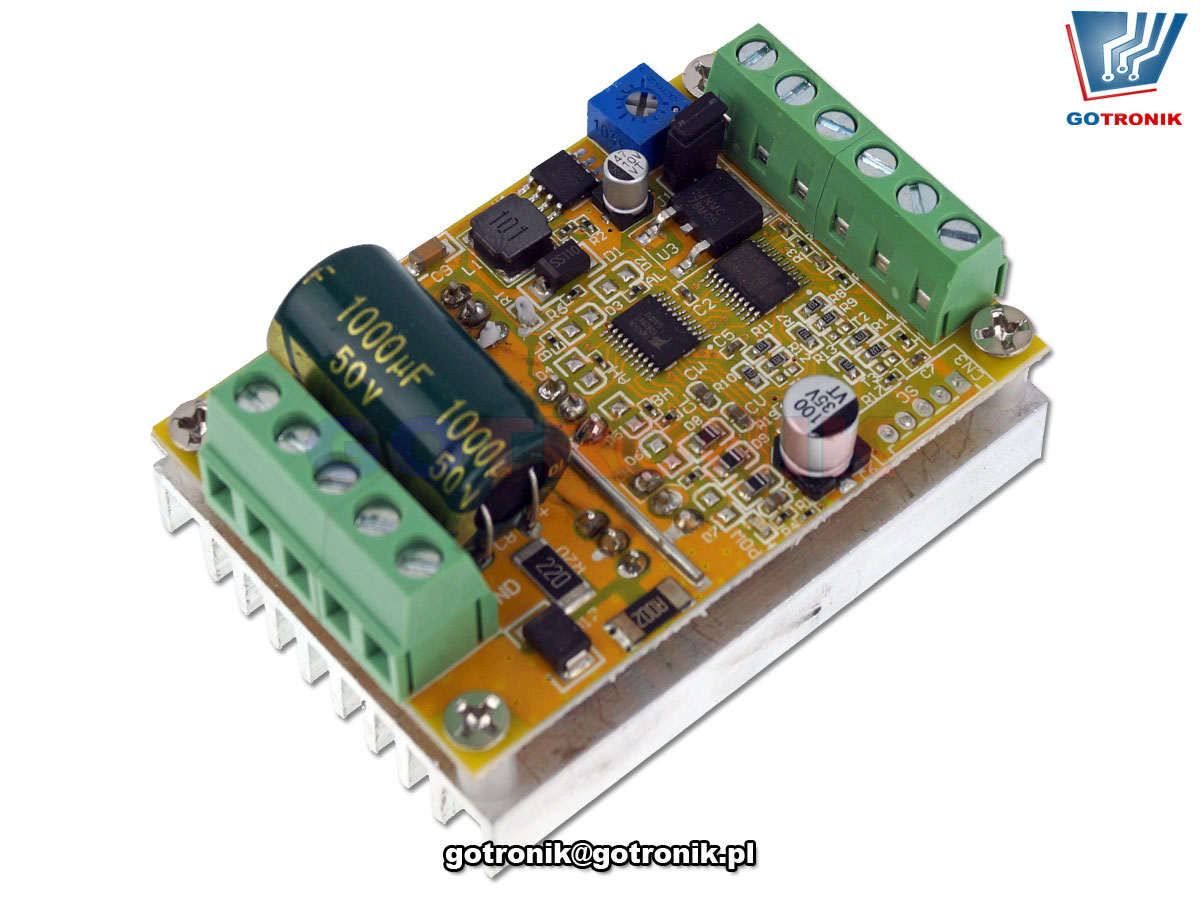

zdjęcia produktu:
sterownik do silnika elektrycznego DC trójfazowych bezszczotkowych BLDC bez czujników Halla ZS-X11F BTE-874sterownik do silnika elektrycznego DC trójfazowych bezszczotkowych BLDC bez czujników Halla ZS-X11F BTE-874sterownik do silnika elektrycznego DC trójfazowych bezszczotkowych BLDC bez czujników Halla ZS-X11F BTE-874sterownik do silnika elektrycznego DC trójfazowych bezszczotkowych BLDC bez czujników Halla ZS-X11F BTE-874>
