Moduł sterownika silnika krokowego 2 x L298N

Dostępność: Dostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: LCT-202

Stan magazynowy:

Stan produktu: Nowy

Cena: 42,47 zł

Chwilowo niedostępny

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

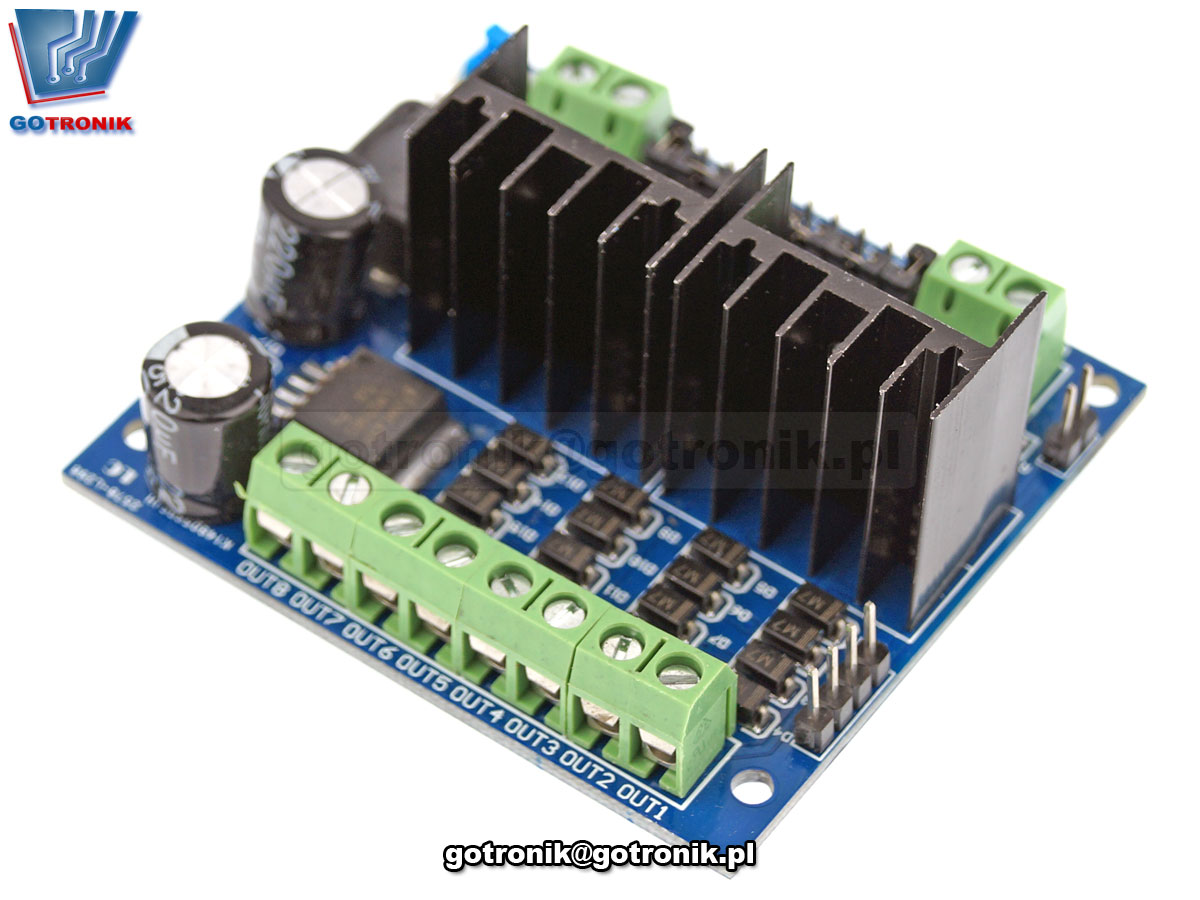

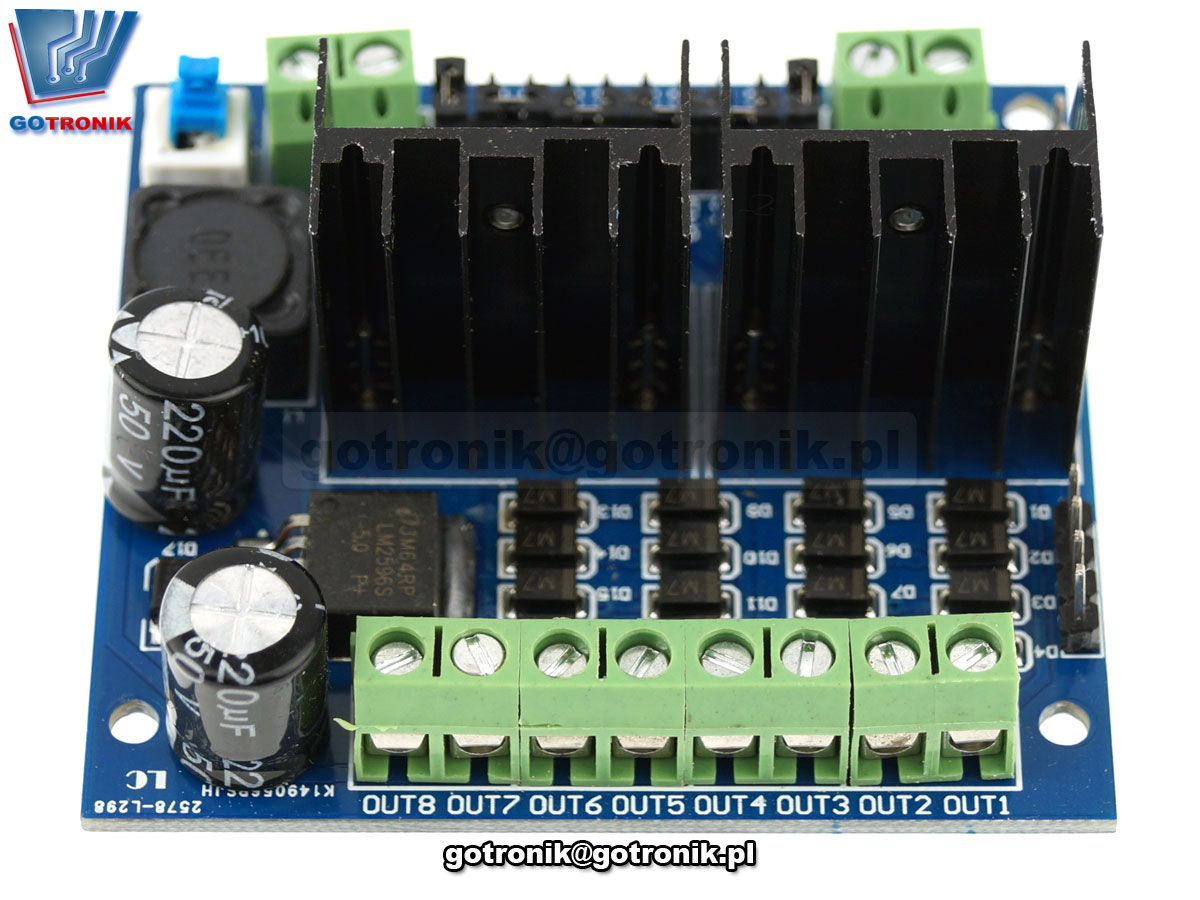

Moduł sterownika silnika krokowego 2 x L298N
LCT-202 Moduł sterownika silników krokowych 2 x L298N
Moduł wyposażony jest w dwa układy L298N. Może napędzać cztery silniki prądu stałego. Moduł ma wyprowadzenie gniazda DC 5V do innych zastosowań, pod warunkiem, że napięcie zasilania jest wyższe niż 7V. L298N to sterownik obciążeń indukcyjnych (np. silników) dużej mocy. Umożliwia sterowanie czterema silnikami DC lub dwoma dwu fazowymi silnikami krokowym. L298N zawiera zabezpieczenie przed przegrzaniem układu. Układ akceptuje standard TTL 0-5V i nadaje się do pracy z mikrokontrolerami AVR, PIC, ARM oraz modułami mikroprocesorowymi Arduino.
LCT-202 Moduł sterownika silników krokowych 2 x L298NLCT-202 Moduł sterownika silników krokowych 2 x L298NLCT-202 Moduł sterownika silników krokowych 2 x L298N
dane techniczne:
  • sterownik silników
  • dwa układy scalone L298N
  • układy wyposażone w radiatory
  • moduł wyposażony w gniazda ARK do przykręcania śrubokrętem
  • prąd szczytowy: 2A
  • maksymalny pobór mocy: 50 W (Temperatura = 75 ℃)
  • zasilanie dla części logicznej Vss: +5 V do +7 V (domyślnie podłącz do +5 V)
  • prąd roboczy dla części logicznej: 0 ~ 36mA
  • napięcie sygnału sterującego:
     niski poziom: -0,3V≤Vin≤1,5V (sygnał sterujący jest niepoprawny)
     wysoki poziom: 2.3V≤Vin≤Vss (sygnał sterujący jest ważny)
  • na płytce wiele  wyjść zasilania 5V
  • płytka drukowana dwustronna z metalizacją otworów
  • miniaturowe wymiary: 59,1 x 64mm

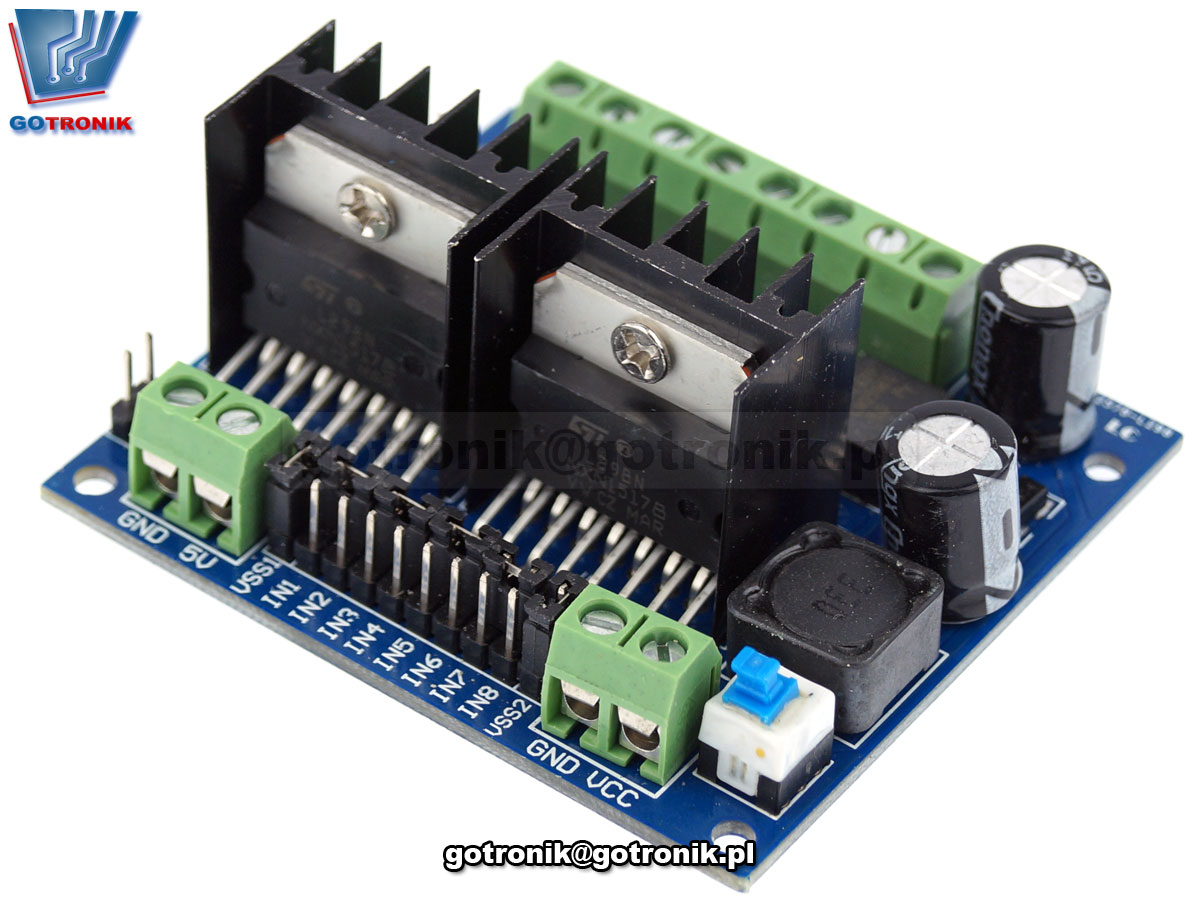

opis wyprowadzeń:
  • VCC, GND: zasilanie
  • OUT1, OUT2: interfejs silnika DC 1
  • OUT3, OUT4: interfejs silnika DC 2
  • OUT5, OUT6: interfejs silnika DC 3
  • OUT7, OUT8: interfejs silnika DC 4
  • IN1-IN8: terminal sterowania logiką silnika
  • IN1 / IN2: silnik sterujący 1
  • IN3 / IN4: silnik sterujący 2
  • IN5 / IN6: silnik sterujący 3
  • IN7 / IN8: silnik sterujący 4.
  • EN1: Włączenie silnika 1
  • EN2: Włączenie silnika 2
  • EN3: Włączenie silnika 3
  • EN4: Włączenie silnika 4.
  • S1: przełącznik zasilania
  • 5V: napięcie wyjściowe 5V




L298N motor drive module four motor drive intelligent car drive motor module
LCT-202 Moduł sterownika silników krokowych 2 x L298N
LCT-202 Moduł sterownika silników krokowych 2 x L298N LCT-202 Moduł sterownika silników krokowych 2 x L298NLCT-202 Moduł sterownika silników krokowych 2 x L298NLCT-202 Moduł sterownika silników krokowych 2 x L298NLCT-202 Moduł sterownika silników krokowych 2 x L298NLCT-202 Moduł sterownika silników krokowych 2 x L298N LCT-202 Moduł sterownika silników krokowych 2 x L298N
