Moduł uruchomieniowy AVR ATMEGA-16 wersja 1

Moduł uruchomieniowy AVR ATMEGA-16 wersja 1

Dostępność: Niedostępny

Koszt wysyłki: od 12,99 zł

Stan magazynowy:

Cena: 191,01 zł

Chwilowo niedostępny

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)


Stwórz własne laboratorium mikroprocesorów.

Uniwersalny moduł uruchomieniowy służy do nauki programowania mikroprocesorów z serii AVR firmy ATMEL. Na płytce umieszczono najbardziej popularne układy współpracujące z mikroprocesorem. Gdy napiszemy nasz program konfigurujemy odpowiednio połączenia z mikroprocesorem za pomocą przewodów. I sprawdzamy czy działa poprawnie.

Moduł może być używany do ćwiczeń z układami: AT90S8535, ATMEGA8535, ATMEGA16, ATMEGA32.

Wszystkie porty mikroprocesora i układów współpracujących zostały wyprowadzone na złącza szpilkowe (gold-piny), połączeń miedzy nimi dokonuje się za pomocą specjalnych przewodów, które znajdują się w zestawie. Przewody są zakończone wtyczkami i nie trzeba ich lutować. Dzięki takiemu rozwiązaniu możemy łączyć układy w dowolnej konfiguracji. A więc mamy możliwość sprawdzenia naszego projektu bez wykonywania płytki drukowanej.
Dodatkowo na płytce istnieje możliwość zamontowania dowolnego układu na uniwersalnych polach kontaktowych ( 283 pola kontaktowe w rastrze 2.54mm )



Na płytce modułu znajduje się:

  • Programator ISP STK200
  • Moduł RS-232
  • Wyświetlacz LCD 2x16
  • Wyświetlacz 7-segmentowy LED ( 4szt.)
  • 8 diod LED
  • Klawiatura matrycowa 4x4
  • Tranzystory mocy ULN2803
  • expander I2C PCF8574
  • Pamięć I2C
  • Zasilacz +5V
  • 4 potencjometry do płynnej regulacji napięcia 0-5V
  • Wzmacniacz operacyjny LM358
  • Przycisk reset
  • Pole testowe
  • Wyprowadzone porty mikroprocesora
  • 283 pola kontaktowe w rastrze 2.54mm do „własnych zastosowań”


Zdjecia:

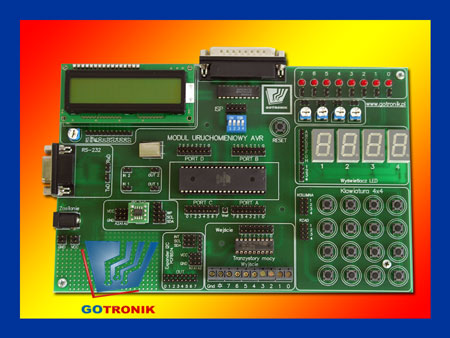

Moduł AVR ATMEGA16

Moduł AVR ATMEGA16

Moduł AVR ATMEGA16

Moduł AVR ATMEGA16

Moduł AVR ATMEGA16

Moduł AVR ATMEGA16

Moduł AVR ATMEGA16

Moduł AVR ATMEGA16

Moduł AVR ATMEGA16

W skład zestawu wchodzi:
  • Uniwersalany moduł uruchomieniowy AVR z mikroprocesorem ATMEGA16
  • instrukcja obsługi (schemat + opis)
  • płyta CD z oprogramowaniem
