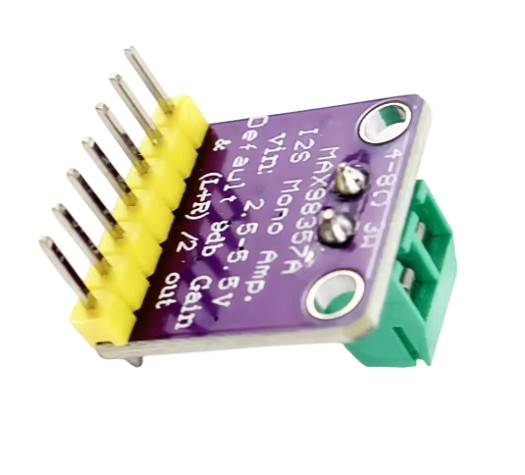

Moduł wzmacniacza audio I2S 3W Klasa D DAC MAX98357

Moduł oparty na układzie MAX98357A to wysokiej klasy wzmacniacz monofoniczny pracujący w klasie D, zintegrowany z przetwornikiem cyfrowo-analogowym (DAC). Jest to idealne rozwiązanie dla nowoczesnych systemów wbudowanych, które wykorzystują interfejs cyfrowy audio I2S. Urządzenie pozwala na bezpośrednie podłączenie głośnika do mikrokontrolera (takiego jak ESP32, Raspberry Pi czy Arduino STM32) bez konieczności stosowania zewnętrznych kart dźwiękowych. Dzięki wysokiej mocy wyjściowej rzędu 3.2W (przy 4Ω) oraz szerokiemu zakresowi napięcia zasilania 2.5V - 5.5V, moduł ten znajduje szerokie zastosowanie w budowie inteligentnych głośników, systemów powiadomień głosowych, radioodbiorników internetowych oraz w robotyce.



Płytka drukowana została wykonana z wysokiej jakości laminatu, zapewniającego trwałość i stabilność połączeń. Kluczową zaletą układu MAX98357A jest brak konieczności doprowadzania sygnału zegarowego Master Clock (MCLK) – układ generuje go wewnętrznie, co znacznie upraszcza podłączenie do popularnych minikomputerów. Moduł typu "Plug and Play" automatycznie konfiguruje się do 35 różnych układów zegarowych i 128 formatów cyfrowego audio. Użytkownik ma możliwość elastycznej konfiguracji wzmocnienia (Gain) w zakresie od 3dB do 15dB oraz wyboru kanału (lewy, prawy lub zmiksowany), co czyni go niezwykle wszechstronnym narzędziem dla elektroników i hobbystów. Wbudowane zabezpieczenia termiczne oraz przeciwzwarciowe gwarantują długą i bezawaryjną pracę.




Specyfikacja techniczna i funkcje

• - Model układu: MAX98357A
• - Typ urządzenia: Wzmacniacz audio Klasy D z przetwornikiem DAC
• - Interfejs komunikacyjny: I2S
• - Napięcie zasilania (VCC): 2.5V – 5.5V DC
• - Moc wyjściowa (4Ω): 3.2W (przy 10% THD)
• - Moc wyjściowa (8Ω): 1.8W (przy 10% THD)
• - Częstotliwość próbkowania I2S: 8 kHz – 96 kHz
• - Dynamika: 105 dB
• - Konfigurowalne wzmocnienie Gain: 3dB, 6dB, 9dB (domyślne), 12dB, 15dB
• - Obsługa MCLK: Nie wymagana
• - Odrzucanie zakłóceń (PSRR): 77 dB przy 1 kHz
• - Kompatybilność: Raspberry Pi, ESP32, ESP8266, Arduino (z obsługą I2S), STM32

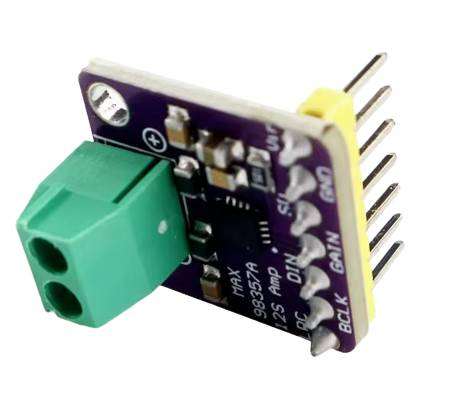

• - Wyjście audio: Złącze śrubowe lub pady lutownicze
• - Funkcja wyciszania: Tak, sterowana pinem SD
• - Zabezpieczenia: Termiczne, przeciwzwarciowe

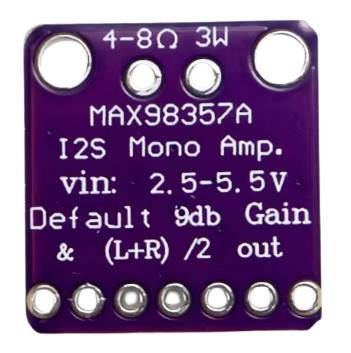

• - Wymiary modułu: ok. 19 mm x 19 mm
• - Waga: ok. 3 g

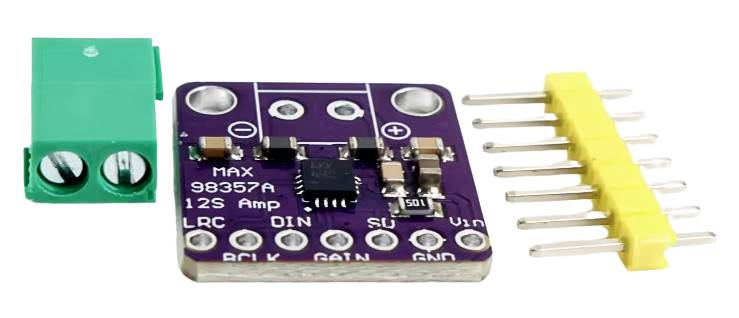

• - Pinout: LRC, BCLK, DIN, GAIN, SD, GND, VCC

Opis wyprowadzeń
