Moduł wzmacniacza mocy TPA3110 2x15W

Dostępność: Dostępny

Koszt wysyłki: od 8,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier - 15,00 zł
Odbiór osobisty - 0,00 zł
Przesyłka pocztowa priorytetowa - 9,00 zł
Przesyłka pocztowa ekonomiczna - 8,00 zł

Numer katalogowy: BTE-123

Stan magazynowy:

Cena: 30,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Moduł wzmacniacza mocy TPA3110 2x15W
BTE-123 wzmaczniacz mocy audio TPA3110 klasa D 2x15W stereo
Moduł stereofonicznego wzmacniacza mocy audio tzw. końcówka mocy pracująca w cyfrowej klasie D. Układ wzmacniacza zbudowany w oparciu o scalony układ TPA3110. Maksymalna moc wyjściowa to 15W na każdy kanał lewy i prawy. Napięcie zasilania układ napięciem o z przedziału od 8V do 26Vdc. Rekomendowane napięcie zasilania to 12V o wydajności prądowej 2A. We wzmacniaczu mamy funkcję szybkiego wyciszenia MUTE. Cały układ wzmacniacza mocy zmontowany na profesjonalnie wykonanej płytce drukowanej PCB dwustronne z metalizacją otoworów. Montaż elementów SMD. Łatwy sposób podłączenia.

BTE-123 wzmaczniacz mocy audio TPA3110 klasa D 2x15W stereoBTE-123 wzmaczniacz mocy audio TPA3110 klasa D 2x15W stereoBTE-123 wzmaczniacz mocy audio TPA3110 klasa D 2x15W stereo
dane techniczne:
  • wzmacniacz mocy audio pracujący w cyfrowej klasie D
  • zbudowany w oparciu o chip TPA3110
  • wzmacniacz dwukanałowy 2.0 (stereo)
  • maksymalna moc wyjściowa: 2 x 15W
  • napięcia zasilania: od 8V do 26Vdc
    rekomendowane napięcie zasilania 12Vdc o wydajności prądowej 2A
  • pasmo przenoszenia: 20Hz - 20kHz
  • impedancja wejściowa 15kΩ - wejście liniowe
  • impedancja wyjściowa (głośników): 4Ω - 8Ω
  • płytka drukowana SW-HF82 PCB z metalizacją otworów
  • profesjonalny montaż SMD
  • funkcja MUTE - szybkie wyciszenie
  • złącza do przylutowania przewodów

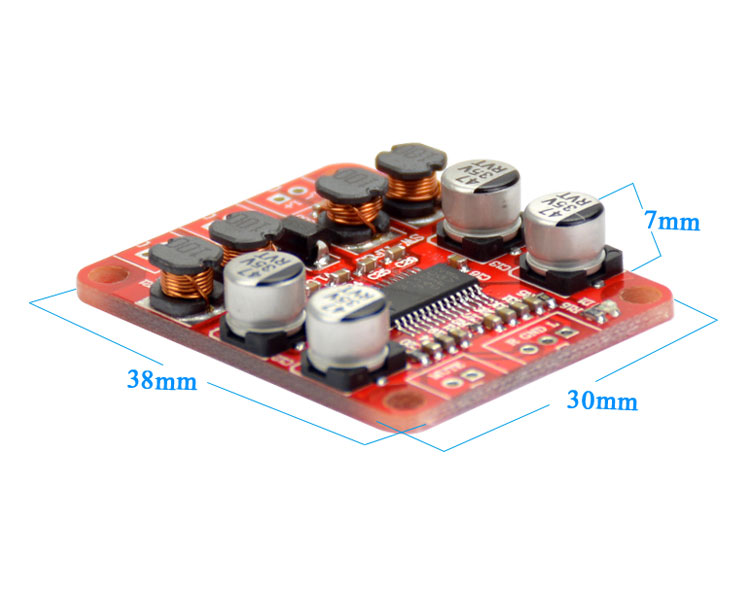

  • wymiary zewnętrzne: 30mm x 38mm
BTE-123 wzmaczniacz mocy audio TPA3110 klasa D 2x15W stereo
sposób podłączenia:

Oferowany moduł wzmacniacza audio opartego na układzie TPA3110 jest już zmontowany i działający. Wszystkie przewody z sygnałami wejściowymi, wyjściowymi i zasilania należy przylutować do płytki drukowanej zgodnie z dalszym opisem. Do wejścia wzmacniacza podłączyć źródło dźwięku stereo - wejście liniowe. Sygnał może być podawany z odtwarzacza CD, DVD, MP3, smartfona itp. W kolejnym kroku podłączamy dwie pary wyjść L- L+ i R- R+ do głośników lub kolumn. Możemy opcjonalnie wykorzystać funkcję MUTE wzmacniacza czyli szybkie wyciszenie. Zwarcie wyprowadzeń MUTE spowoduje szybie wyciszenie. Jeśli nie chcemy wykorzystać tej funkcji to pozostawiamy rozwarte styki. W ostatnim kroku należy dolutować przewody zasilania. Rekomendowane jest zasilacz o stałym napięciu wyjściowym 12Vdc i wydajności prądowej min 2A. Na każdym etapie montażu sygnałów doprowadzanych do wzmacniacza należy zachować odpowiednią polaryzację zgodnie z nadrukami na płytce drukowanej PCB. Niewłaściwa polaryzacja napięcia zasilającego doprowadzi do jego uszkodzenia. Jeśli nie wiesz co to jest polaryzacja to znaczy że produkt ten nie jest przeznaczony dla Ciebie.
BTE-123 wzmaczniacz mocy audio TPA3110 klasa D 2x15W stereo

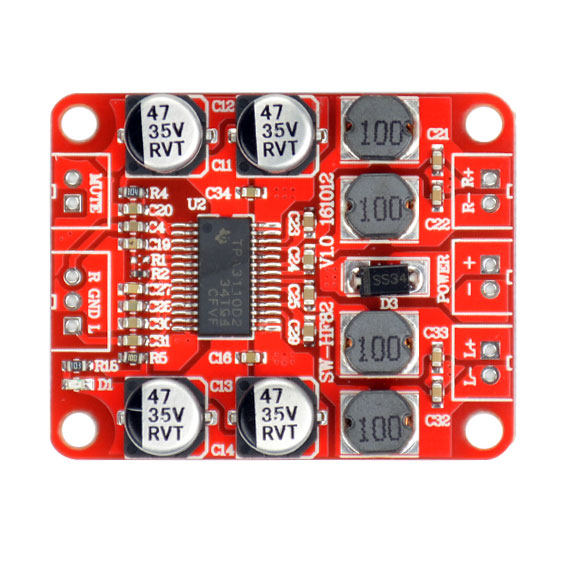

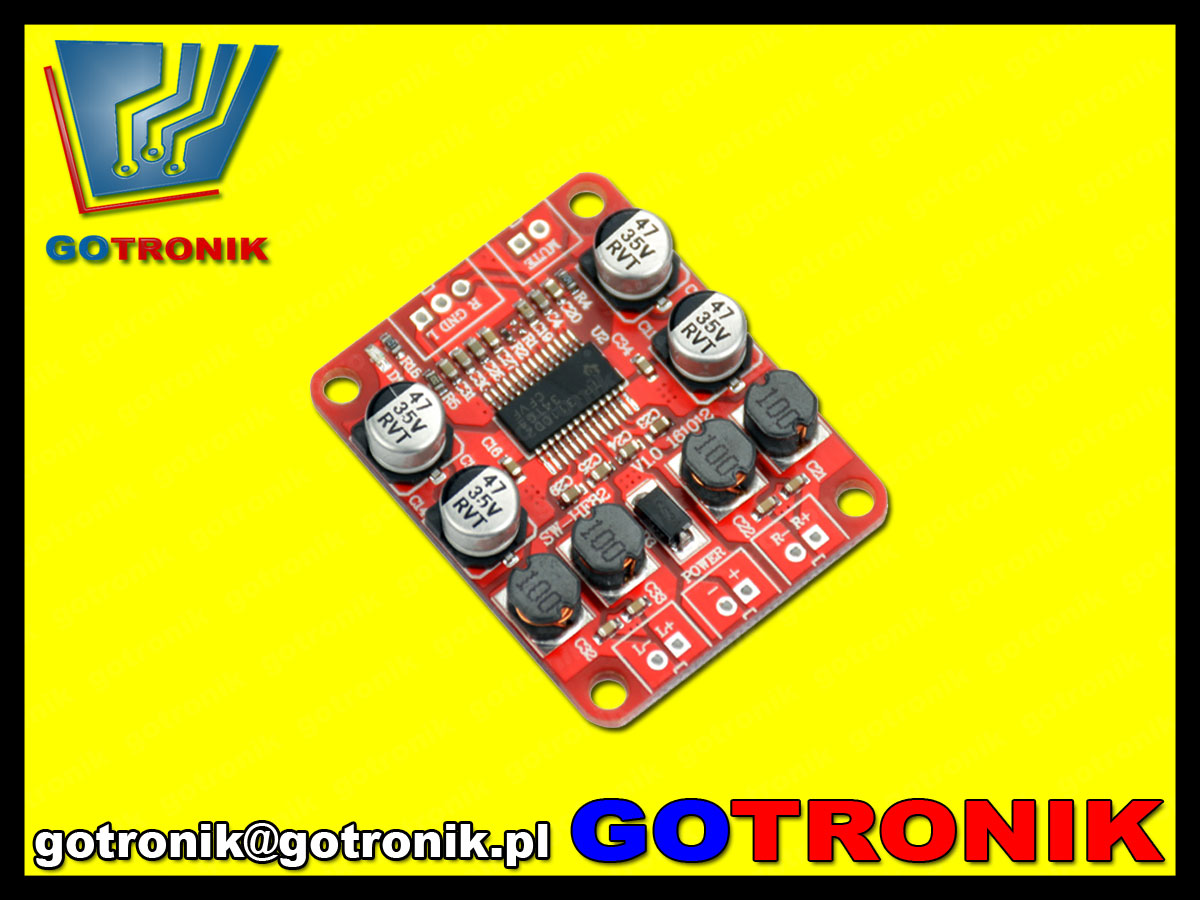

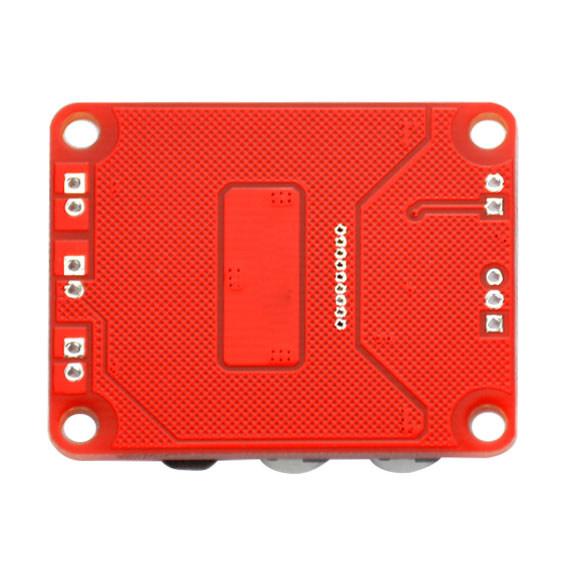

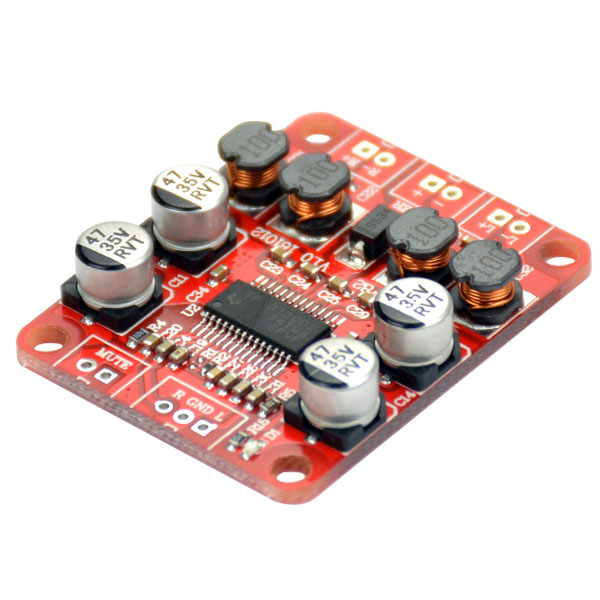

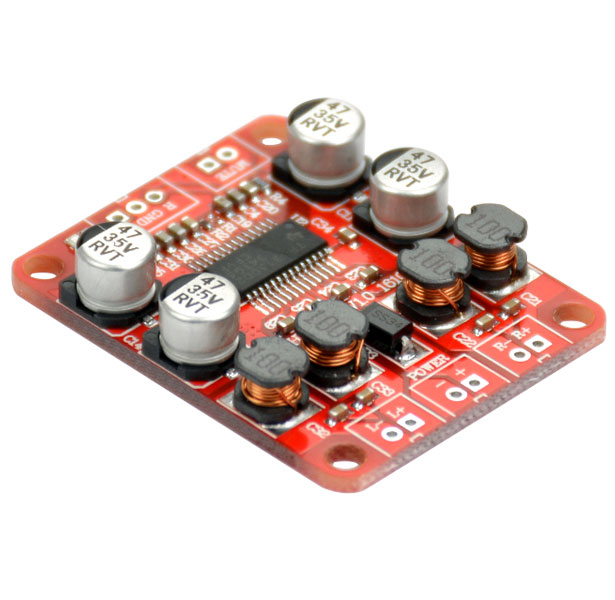

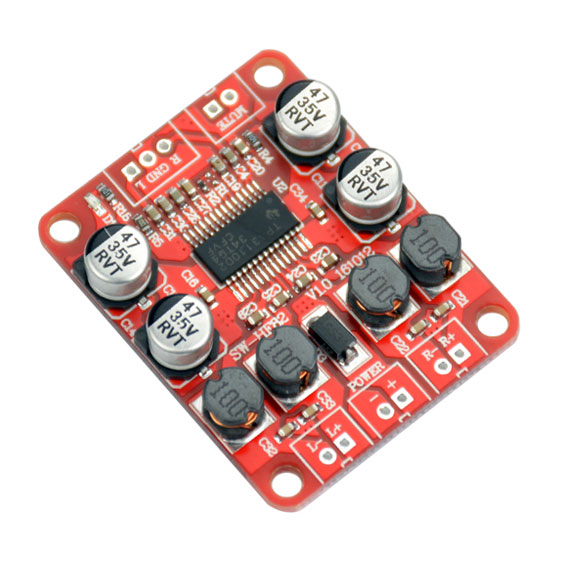

zdjęcia:
BTE-123 wzmaczniacz mocy audio TPA3110 klasa D 2x15W stereo
BTE-123 wzmaczniacz mocy audio TPA3110 klasa D 2x15W stereo
BTE-123 wzmaczniacz mocy audio TPA3110 klasa D 2x15W stereo
BTE-123 wzmaczniacz mocy audio TPA3110 klasa D 2x15W stereo
BTE-123 wzmaczniacz mocy audio TPA3110 klasa D 2x15W stereo
