MPO6104D Hantek oscyloskop cyfrowy 4x100MHz generator funkcyjny DDS 16 LA analizator stanów logicznych

MPO6104D oscyloskop 4 x 100MHz z generatorem i 16 kanałowy analizator stanów logicznych

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: MPO6104D

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 2 685,00 zł

Cena netto: 2 182,93 zł

Chwilowo niedostępny

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
dane techniczne
wymagania do przetargu SWIZ
Recenzje produktu (0)

MPO6104D oscyloskop 4 x 100MHz z generatorem i 16 kanałowy analizator stanów logicznych
MPO6104D Hantek oscyloskop cyfrowy 4x100MHz generator funkcyjny DDS 16 LA analizator stanów logicznych

MPO6104D to czterokanałowy oscyloskop cyfrowy produkcji Hantek z wbudowanym dwukanałowym generatorem funkcyjnym i 16 kanałowym analizatorem stanów logicznych. Oscyloskop posiada cztery analogowe kanały wejściowe CH1 CH2 CH3 CH4 dzięki czemu możemy na jednym ekranie równocześnie obserwować cztery niezależne przebiegi. Szerokość pasma z każdego z kanałów wejściowych wynosi 100MHz. Dodatkowo wbudowany podwójny generator funkcyjny pozwala na generację sygnałów elektrycznych okresowych lub zdefiniowanych przez użytkownika. Inną wyróżniającą cechą oferowanej serii oscyloskopów MPO6004D jest rozbudowana sekcja wyzwalania, która pozwala również wykorzystać sygnały z cyfrowych magistral szeregowych: SPI, CAN, I2C... Oscyloskop w standardzie ma wbudowane dekodery magistrali szeregowych. Praca z czterokanałowym oscyloskopem cyfrowym MPO6104D jest bardziej komfortowa dzięki dużemu 7 calowemu dotykowemu ekranowi TFT o rozdzielczości 800x480 i palecie barw wynoszącej 16M kolorów. Ponadto oscyloskopy z serii MPO6004D Hantek wyposażone są w zestaw standardowych funkcji:

Autoset - automatycznie dobranie parametrów czułości napięciowej, podstawy czasu, rodzaju wyzwalania tak by na wyświetlaczu był widoczny stabilny okresowy przebieg elektryczny (funkcja Autoscale)
pomiary automatyczne: oscyloskop MPO6104D wyposażony jest w funkcję automatycznego pomiaru 32 parametrów charakteryzujących przebieg elektryczny: np. napięcie, częstotliwość, współczynnik wypełnienia
pomiary kursorami: przy pomocy kursorów można mierzyć parametry napięciowe w osi pionowej, oraz parametry czasowe w osi poziomej w sposób: ręczny (manual) ustawiając parę kursorów w wybranej pozycji lub w sposób automatyczny (track)
USB Device - pozwala nam podłączyć pamięć typu pendrive do gniazda na front panelu oscyloskopu i bezpośrednie zapisywanie lub odczytywanie przebiegów. Mamy możliwość zapisu danych na dysku komputera.
USB Host - komunikacja z komputerem PC. Możliwość wysyłania danych i prezentacja w oprogramowaniu działającym w systemie Windows. Z poziomu oprogramowania mamy możliwość sterowania nastawami komputera.
funkcja Pass/Fail - popularnie zwana "maskami" pozwala na monitorowanie zmian w obserwowanym sygnale. Polega to na zdefiniowaniu maski wokół sygnału wzorcowego. W przypadku wykrycia zmian w sygnale wzorcowym na wyjściu otrzymujemy sygnał wyjściowy Pass (dobry) lub Fail (zły)
zapis, archiwizacja obserwowanych przebiegów do dalszej obróbki w arkuszach kalkulacyjnych lub w formie pliku graficznego do sprawozdania lub prezentacji. Możliwości zapisu danych z oscyloskopu w pamięci wewnętrznej lub zewnętrznej pendrive USB:
► zapis ustawień w formacie *.SET. Maksymalnie 9 plików ustawień (z nr 1 do nr 9) może być przechowywany w pamięci wewnętrznej. Zapisane ustawienia można przywołać.
► zapis przebiegu w formacie *.LWF
► zapis przebiegu referencyjnego *.REF. Na odwołanie przebieg odniesienia zostanie wyświetlony bezpośrednio na ekranie oscyloskopu.
► zapis przebiegu w formacie *.CSV do arkusza kalkulacyjnego. Zapisane pliki zawierają dane przebiegu wyświetlanych kanałów analogowych i ustawienia główne, informacje o oscyloskopie. Przywracanie pliku CSV nie jest obsługiwane.
► zapis przebiegu w formacie *.BMP. Plik graficzny z widocznym całym interfejsem wyświetlacza oscyloskopu. Przywracanie zapisanego pliku obrazu na ekran oscyloskopu nie jest obsługiwane.

wbudowane dekodery magistral szeregowych RS-232 UART, CAN, SPI, I2C, LIN,
wbudowany generator funkcyjny DDS - osobne 2 wyjścia BNC. Generator funkcyjny pracuje niezależnie od oscyloskopu (równocześnie).
wbudowany 16 kałowy analizator stanów logicznych - osobne 16 cyfrowych wejść do analizy stanów logicznych

manual - instrukcja w języku angielskim oscyloskopy Hantek MPO6000

soft - oprogramowanie ocyloskopy Hantek MPO6000

MPO6104D Hantek: 4 channel oscilloscope + 16 channel logic analyzer + 2 channel signal generator + digital voltmeter + serial protocol analyzer + FFT spectrum analysis

MPO6104D Hantek urządzenie pomiarowe 6w1: oscyloskop cyfrowy czterokanałowy + 16 kanałowy analizator stanów logicznych + dwukanałowy generator funkcyjny + cyfrowy woltomierz + dekodowanie szeregowych magistal (protokołów) + FFT analiza widmowa

dane techniczne:

MPO6104D Hantek czterokanałowy oscyloskop cyfrowy z dwukanałowym generatorem funkcyjnym i 16 kanałów cyfrowych analizatora stanów logicznych
cztery kanały wejściowe: CH1 CH2 CH3 CH4
szerokość pasma kanałów wejściowych: 100MHz
próbkowanie w czasie rzeczywistym: 1GSa/s
długość rekordu pamięci: 64Mpts = 64 000 punktów
rozdzielczość pionowa przetwornika A/D: 8bit
czułość napięciowa od 500μV/div to 10V/div
szybkość przechwytywania przebiegów: do 400 000 wfm/s
wyświetlacz oscyloskopu:
▶ duży wyświetlacz o przekątnej 7 cali
▶ wyświetlana rozdzielczość: 800x480
▶ dotykowy ekran TFT o 16M kolorach i 24 bit
▶ obsługuje 256-stopniową skalę intensywności świecenia przebiegów
w trybie mono kolorze ~ analogia do luminoforu jak w oscyloskopach analogowych
wbudowany dwukanałowy generator funkcyjny DDS
▶ 2 niezależne wyjścia generatora przebiegów OUT1 i OUT2
▶ generacja przebiegu SIN-usoidalnego do 25MHz
zakres pozostałych częstotliwości --> patrz specyfikacja
▶ generowane przebiegi: sinusoida, prostokąt, trójką, szumy, lorentz, ECG, Gauss... itd.
▶ amplituda generowanych przebiegów: do 7Vpp
▶ regulowany offset
funkcja BODE diagram - rysowanie charakterystyki amplitudowo-częstotliwościowej i fazowej
DVM - wbudowany cyfrowy multimetr 5 cyfrowy
Digital Volt Meter
wbudowany miernik częstotliwości 6 cyfrowy
operacje matematyczne
analiza widmowa FFT
rozbudowany system wyzwalania
ponad 14 rodzajów wyzwalania:
Edge , Pulse Width, Video , Slope , Overtime , Window , Pattern , Interval , Under Amp, UART , LIN , CAN , SPI , IIC I2C
możliwość wyzwalania sygnałami cyfrowymi - magistralami szeregowymi
pomiary kursorami
automatyczne pomiary: pomiar 32 parametrów
zapis i odczyt przebiegów do plików *.csv
funkcja Pass/Fail
funkcja Auto Scale - tzw. funkcja AUTO - samonastawa - ustawienie parametrów oscyloskopu
wbudowane interfejsy komunikacyjne:
▶ USB Host - komunikacja z komputerem
▶ USB Device - obsługa pamięci pendrive
▶ LAN
oprogramowanie Windows PC
obsługa komend zdalnego sterowania SCPI
dekodowanie magistral szeregowych: RS232, UART, I2C, SPI, LIN, CAN

16 kanałowy analizator stanów logicznych
4 kanałowy oscyloskop + 2 kanałowy generator funkcyjny	wyświetlacz cyfrowy luminofor i temperatura barwowa
rysowanie funkcji BODE	256 poziomów intensywności przebiegu
2 kanałowy generator przebiegów arbitralnych	400 000 szybkość odświeżania przebiegu
analiza FFT z widoczną skalą	segmentacja akwizycji i przebieg historii
64M długość rekordu pamięci	7 calowy dotykowy ekran
5 cyfrowy woltomierz, 6 cyfrowy częstościomierz	funkcja analizy FFT

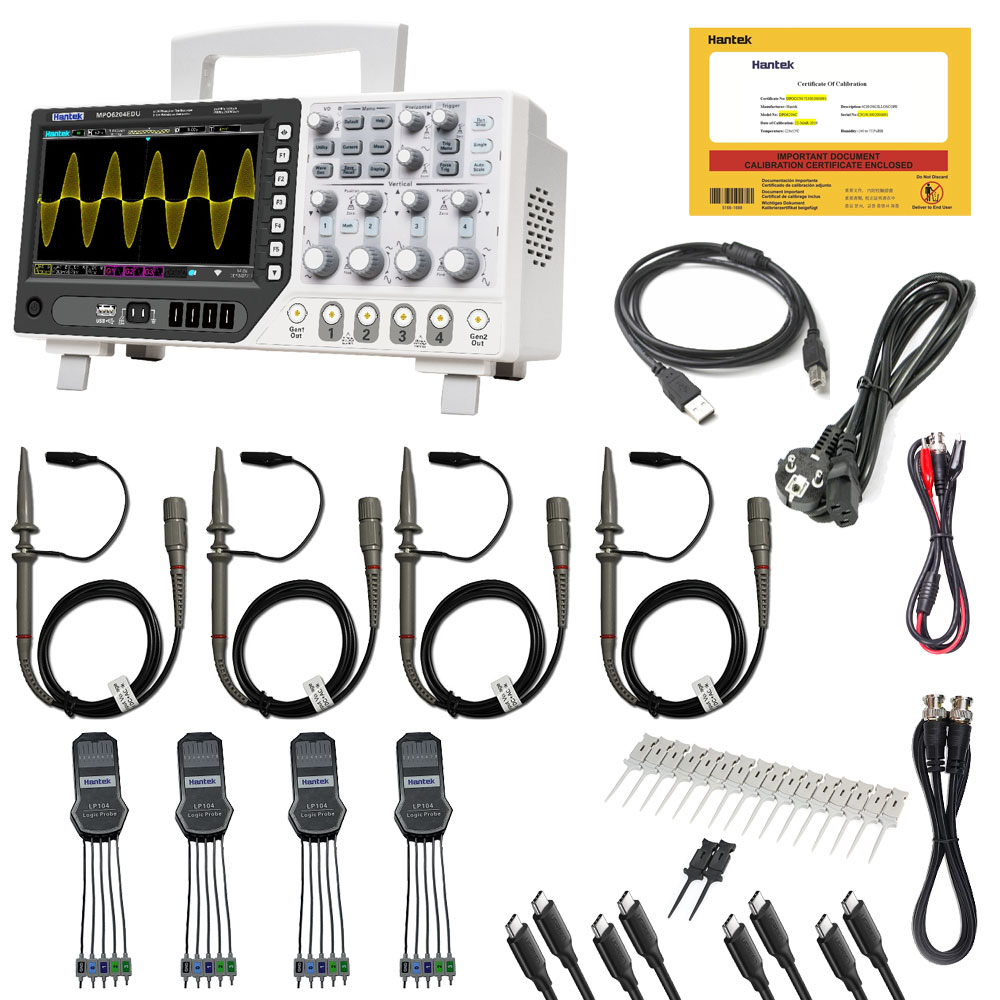

zestaw zawiera:

oscyloskop cyfrowy MPO6104D
certyfikat kalibracji fabrycznej oscyloskopu
sonda oscyloskopowa z dzielnikiem x1/x10 - 4szt.
przewód połączeniowy USB
przewód zasilający
przewód BNC-krokodyl
chywtak pazurkowy - x18szt.
sonda logiczna 4 kanałowa x4szt.
przewód połączeniowy USB C (oscyloskop-sonda logiczna) x4szt.

gwarancja:

towar jest nowy i objęty 24 miesięczną gwarancją
uwaga: elementy grzewcze (grzałki),groty, bezpieczniki nie podlegają gwarancji ani rękojmi i ich wymiana jest odpłatna.
gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry itp.

zdjęcia produktu:

funkcje oscyloskopów z serii MPO6004D / DPO6000C Hantek
akwizycja	próbkowanie w czasie rzeczywistym		1 Gsa/s pojedynczy kanał, 500 Msa/s dwa kanały
			250 Msa/s trzy lub cztery kanały wykorzystywane
			uwagi: cyfrowe kanały 1/2 i 3/4 otwarte w tym samym czasie korzystają ze wspólnego przetwornika A/C
	Peak detect – wykrywanie pików		kanał analogowy 4ns
	tryb uśredniania		analogowe kanały
			wszystkie kanały osiągają N próbek czasu w tym samym czasie, N można wybrać z 2,4,8,16,32,64,128,256,512 i 1024
	rozdzielczość pionowa		8 bit
	minimalna szerokość impulsu testowego		8ns
	długość rekordu pamięci		wykorzystany 1 kanał = 64M próbek
			wykorzystany 2 kanały = 32M próbek
			wykorzystany 3 lub 4 kanały = 16M próbek
wejście	liczba kanałów		4 kanały analogowe
	sprzężenie wejścia		DC,AC lub GND
	impedancja wejściowa dla sprzężenia DC		analogowe kanały
			25pF±3 pF，1MΩ±2%
	współczynniki tłumienia sondy (programowe mnożniki)		analogowe kanały 1X、10X、100X、1000X
	klasa		300V CAT II
	maksymalne napięcie wejściowe		analogowe kanały a300Vrms (10X)
Horizontal odchylanie poziome	interpolacja przebiegów		(sin x)/x
	maksymalna długość rekordu		wykorzystywany 1 kanał max 64M
			wykorzystywane dwa kanały max 32M
			trzy lub cztery kanały max 16M
	zakres regulacji skali poziomej podstawa czasu		DSO6084 DSO6104
			2ns/div~100s/div z krokiem regulacji 1-2-5
	tryby podstawy czasu		Y-T、X-Y (krzywa Lissajous)、Roll - rolowanie
	X-Y krzywa Lissajous		CH1 CH2 XY 、CH3 CH4 XY
	zero offset		±0.5 div× minimum time base gear
	dokładność podstawy czasu i próbkowania		±25ppm

	dryft zegara		≤±5 ppm/rok
	pomiar czasu delta		pojedynczy, tryb akwizycji
	dokładność
	(pełne pasmo)		±（1 interwał próbkowania +100ppm×odczytu+0.6ns）
			＞16 razy uśrednione
			±（1 interwał próbkowania +100ppm×odczytu+0.4ns）
			interwał próbkowania = sec/div÷200
Vertical odchylanie pionowe	szerokość pasma (-3dB)		DPO6084	DPO6104	DPO6204
			80MHz	100MHz	200MHz
	rozdzielczość przetwornika		analogowe kanały 8 bit
			cyfrowe kanały 1 bit
	zakres regulacji czułości napięciowej		wejście BNC 500μV/div~10V/div
	zakres regulacji pozycji		500μV/div to 120mV/div，±1V
			122mV/div to 1.2V/div，±10V
			1.22V/div to 10V/div，±50V
	opcjonalne ograniczenie pasma		typowo do 20MHz
	pasmo przenoszenia（-3db）		w pozycji BNC ≤10Hz
	czas narostu na BNC – typowo		DPO6084	DPO6104	DPO6204
			≤4.4ns	≤3.5ns	≤1.8ns
	dokładność w pionie		w „normalnym” lub „uśrednionym” trybie akwizycji dokładność o f 10 V / dz. do 10 mV / dz. wynosi ± 3%
			W „normalnym” lub „uśrednionym” trybie akwizycji dokładność 5 mV / dz. do 500uV / dz. wynosi ± 4%.
	dokładność przesunięcia offset DC		± 0,1 div ± 2 mV ± 1% wartości przesunięcia
	izolacja kanałów		maksymalna szerokość pasma DC ：> 40 dB
Uwaga: szerokość pasma zmniejszona do 6 MHz przy zastosowaniu sondy 1X
wyzwalanie	zakres poziomu wyzwalania		±5 działek od środka ekranu
	tryby wyzwalania		auto、general、single
	poziomy		CH1~CH4	±4 działki od środka ekranu
	zakres czasu martwego Holdoff		8ns~10s
	dokładność poziomu wyzwalania		CH1~CH4	0,2 div × V/div w granicach ±4 działek od środka ekranu
	Edge wyzwalanie Krawędzią	nachylenie – zbocze	zbocze narastające, zbocze opadające, zbocze narastające lub opadające
		źródło sygnału	CH1~CH4，
			D1.0~D1.3，
			D2.0~D2.3，
			D3.0~D3.3，
			D4.0~D4.3
	Pulse width wyzwalanie szerokością impulsu	polaryzacja	dodatnia, ujemna
		warunek (gdy)	， !=， =
		źródło sygnału	CH1~CH4，
			D1.0~D1.3，
			D2.0~D2.3，
			D3.0~D3.3，
			D4.0~D4.3
		zakres szerokości impulsu	8ns ~ 10s
	Video wyzwalanie	standardy	NTSC， PAL
		źródło sygnału	CH1~CH4
		synchronizacja	linia skanowania, numer linii,pole nieparzyste, pole parzyste, całe pole
	nachylenie wyzwalanie zboczem	zbocze	narastające, opadające
		warunek (gdy)	， !=， =
		źródło sygnału	CH1 ~ CH4
		zakres czasu	8ns ~ 10s
	Overtime wyzwalanie	źródło sygnału	CH1~CH4，
			D1.0~D1.3，
			D2.0~D2.3，
			D3.0~D3.3，
			D4.0~D4.3
		polaryzacja	dodatnia, ujemna
		zakres czasu	8ns ~ 10s
	Window wyzwalanie	źródło sygnału	CH1~CH4LA1~LA4
	Pattern wyzwalanie	Pattern	0:low level；1:high level；X:ignore；
		Level（źródło sygnału）	CH1~CH4
	Interval wyzwalanie	nachylenie	narastające, opadające
		warunek (gdy)	， !=， =
		źródło sygnału	CH1~CH4，
			D1.0~D1.3，
			D2.0~D2.3，
			D3.0~D3.3，
			D4.0~D4.3
		zakres czasu	8ns ~ 10s
	Delay wyzwalanie	rodzaj krawędzi	narastająca, opadająca krawędź
		źródło sygnału	CH1~CH4
		warunek (gdy)	， !=， =
		zakres czasu	8ns ~ 10s
	Set up hold wyzwalanie	rodzaj krawędzi	narastająca, opadająca krawędź
		źródło sygnału	CH1~CH4
		warunek (gdy)	， !=， =
		zakres czasu	8ns ~ 10s
	Runt wyzwalanie	polaryzacja	dodatnia, ujemna
		warunek (gdy)	， !=， =
		źródło sygnału	CH1~CH4
		zakres czasu	8ns ~ 10s
	UART wyzwalanie	warunek (gdy)	start、stop、data、odd-even check、reception error
		źródło sygnału(RX/TX)	CH1~CH4，
			D1.0~D1.3，
			D2.0~D2.3，
			D3.0~D3.3，
			D4.0~D4.3
		format danych	Hex（hexadecimal）
		długość danych	1 byte
szerokość bitu danych		5 bit， 6 bit， 7 bit， 8 bit
kontrola parzystości		none、odd、even
poziom		high、low
szybkość transmisji (opcjonalnie)		110/300/600/1200/2400/4800/9600/14400/19200/38400/57600 /115200/230400/380400/460400 bit/s
szybkość transmisji (zdefiniowana przez użytkownika)		300bit/s~334000bit/s
LIN wyzwalanie	warunek (gdy)	Interval field、synchronization field、ID field、synchronization error 、identifier、IDand data
	źródło sygnału	CH1~CH4，
		D1.0~D1.3，
		D2.0~D2.3，
		D3.0~D3.3，
		D4.0~D4.3
	format danych	Hex（hexadecimal）
	Baud rate(optional)	110/300/600/1200/2400/4800/9600/14400/19200/38400/57600 /115200/230400/380400/460400 bit/s
	Baud rate(user-defined)	300bit/s~334000bit/s
CAN wyzwalanie	warunek (gdy)	Start bit、remote frame ID、data frame ID、frame ID、remote frame data、data frame data、wrong frame、all errors、answer error、overload frame
	źródło sygnału	CH1~CH4
	format danych	Hex（hexadecimal）
	Baud rate(optional)	10000， 20000， 33300， 500000， 62500， 83300， 100000， 125000， 250000， 500000， 800000， 1000000
	Baud rate(user-defined)	5kbit/s~1Mbit/s
SPI wyzwalanie	źródło sygnału	CH1~CH4，
		D1.0~D1.3，
		D2.0~D2.3，
		D3.0~D3.3，
		D4.0~D4.3
	format danych	Hex（hexadecimal）
	Data bit width	4， 8， 16， 24， 32
IIC I2C wyzwalanie	źródło sygnału (SDA/SCL)	CH1~CH4，
		D1.0~D1.3，
		D2.0~D2.3，
		D3.0~D3.3，
		D4.0~D4.3
	format danych	Hex（hexadecimal）
	Data index	0~7
	opportunity(condition)	Start bit、stop bit、no response、address、data、restart
pomiary	kursorami		różnica napięcia między kursorami △V
			różnica czasu między kursorami △T
			odwrotność △T, czyli częstotliwość w Hercah (1 /△T)
	automatyczne pomiary		frequency、period、mean、peak-to-peak、RMS、minimum、mixmum、rising time、falling time、+ width、- width、base、top、middle、amplitude、overshoot、preshoot、rising edge phase difference、falling edge phase difference、+ duty、- duty、period mean、PRMS、FOVshoot、ROVshoot、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF
	DVM Digital Volt Meter cyfrowy multimetr		źródło sygnału	CH1，CH2，CH3，CH4
			typy pomiarów	DC wartość skuteczna
				AC wartość skuteczna
				DC
			miernik częstotliwości	sprzętowy 6 bitowy miernik częstotliwości
Arbitralny generator funkcyjny przebiegów DDS
Generator przebiegów arbitralnych	liczba kanałów wyjściowych		2/3channels
	próbkowanie przetwornika		200MSa/s
	rozdzielczość pionowa		12 bits
	maksymalna częstotliwość		25 MHz
	standardowe przebiegi		sin、square、pulse、triangular，noise、DC
			Sinc、index、semi-distortion、lorentz，dual tone multiple frequency，gauss，ECG
	arbitralne przebiegi		Arb1，Arb2，Arb3，Arb4
	sinusoida		zakres	0.1Hz~25MHz
	prostokąt / impulsy		zakres	0.1Hz~10MHz
	trójkątny		zakres	0.1Hz~1MHz
	przebiegi próbkowane		zakres	0.1Hz~1MHz
	eksponent		zakres	0.1Hz~5MHz
	częściowe zniekształcone		zakres	0.1Hz~1MHz
	lorentz		zakres	0.1Hz~1MHz
	wielotonowa podwójna częstotliwość		zakres	0.1Hz~1MHz
	Gauss		zakres	0.1Hz~1MHz
	ECG ekg		zakres	0.1Hz~1MHz
	arbitralne przebiegi		zakres	0.1 Hz to 10 MHz
	długość przebiegu		8kSa = 8k próbek
	częstotliwość		dokładność	100 ppm（10 kHz）
			rozdzielczość	0.1 Hz or 4 bits，take the greater one
	amplituda wyjściowa		zakres wyjścia	10mV~7Vpp (wysoka impedancja)
				5mV~3.5Vp-p(50Ω)
	DC offset regulacja składowej stałej		zakres	±3.5 V，wysoka impedancja
				±1.75 V，50 Ω
			rozdzielczość	100 μV or 3 bits，take the greater one
			dokładność	2%（1 kHz）
	impedancja wyjściowa		typowa 50Ω
Ogólna charakterystyka
wyświetlanie	typ wyświetlacza		7" TFT LCD
	rozdzielczość wyświetlacza		800 x 480 pikseli
	liczba kolorów		16 milionów kolorów \| 24 bits
	typy wyświetlania		punkty, wektory
	tryby wyświetlania		kolor, skala szarości
	jasność wyświetlacza		regulowana
	typ siatki		regulowana
	jasność siatki		regulowana
interfejsy	standardowe interfejsy		USB Host，USB Device，LAN,
	opcjonalne interfejsy		Pass/Fail
			UART
			HDMI
ogólnie	wyjście do kompensacji sondy oscyloskopowej
	napięcie wyjściowe (typowe):		około 2Vpp obciążenie wyjścia≥1MΩ
	częstotliwość (typowa)		1kHz
	zasilanie		100-120VACRMS(±10%)，45Hz to 440Hz，CATⅡ
			120-240VACRMS(±10%)，45Hz to 66Hz，CATⅡ
	pobór mocy		<30W
	bezpieczniki		T，3.15A，250V，5x20mm
	temperatura pracy		0~50°C (32~122°F)
	temperatura przechowywania		-40~+71°C (-40~159.8°F)
	wilgotność		≤+40°C: ≤90% wilgotności względnej
			+41°C ~50°C: ≤60% wilgotności względnej
	metoda chłodzenia		konwekcja
	wysokość		działanie lub nie	3000m
	wstrząsy mechaniczne		drgania losowe	0.31g RMS od 50Hz do 500Hz
				10 minut na każdej osi
			wyłączony	2.46g RMS od 5Hz do 500Hz
				10 minut na każdej osi
			włączony	50g，11ms，fala półsinusoidalna
	mechaniczne	wymiary	318 x 140 x 150mm (długość x szerokość x wysokość)
		waga	2900g

Oscyloskop cyfrowy MPO6104D produkcji Hantek spełnia wymagania rekomendowane dla pracowni i warsztatów szkolnych np. monter elektronik, technik elektronik

Wymagane minimalne parametry:
dwa kanały +16 kanałów analizatora stanów logicznych,
pasmo 100 MHz;
częstotliwość próbkowania w czasie rzeczywistym 1 Gs/s,
zakres czułości 2 mV – 10 V/dz
długość pamięci 1 M
wbudowana funkcja szybkiej transformacji Fouriera (FFT),
tryby wyzwalania zboczem (Edge) i szerokością impulsu (Pulse width)
komplet sond pomiarowych
port USB zewnętrznej pamięci USB,
wbudowany interfejs USB do komunikacji z komputerem wraz z oprogramowaniem aplikacyjnym,

Nikt jeszcze nie napisał recenzji do tego produktu. Bądź pierwszy i napisz recenzję.

Tylko zarejestrowani klienci mogą pisać recenzje do produktów. Jeżeli posiadasz konto w naszym sklepie zaloguj się na nie, jeżeli nie załóż bezpłatne konto i napisz recenzję.

Klienci zakupili także

Cyna bezołowiowa 0,70mm/100g Sn99Cu0,7Ag0,3 Pb Free CYNEL 0,7mm

Pozostałe produkty z kategorii

DPO6104B Hantek oscyloskop cyfrowy czterokanałowy stacjonarny 100MHz

Sklep internetowy shopGold

Papier termotransferowy A4 do płytek drukowanych

Filtr 16,8mm do ZD915 ZD917 ZD-915 ZD-917

Moduł szufladki magazynowej z przegródkami 180x110x55mm

Przetwornica napięcia 12V Step Up

Krokodylek 2mm do przewodów miernika CZERWONY

Krokodylek 2mm do przewodów miernika CZARNY

Chwytak pomiarowy pazurkowy czerwony

Chwytak pomiarowy pazurkowy czarny

936DH stacja lutownicza ZHAOXIN

Grot N5-3 1,3mm (ZD917 ZD915) ZD-915 ZD-917

UT15C wskaźnik napięcia 12-690V AC/DC118,00 zł102,99 zł brutto83,73 zł netto

Kamera termowizyjna UTi260B rozdzielczość 256 x 1921 315,00 zł1 225,00 zł brutto995,93 zł netto

[zestaw promocyjny] SDS1204X-E oscyloskop cyfrowy 4x100MHz + odblokowanie opcji generatora oraz analizatora stanów logicznych GRATIS3 776,10 zł3 173,40 zł brutto2 580,00 zł netto

MPO6104D oscyloskop 4 x 100MHz z generatorem i 16 kanałowy analizator stanów logicznych

Cyna bezołowiowa 0,70mm/100g Sn99Cu0,7Ag0,3 Pb Free CYNEL 0,7mm

Cyna bezołowiowa 1,00mm/100g Sn99Cu0,7Ag0,3 Pb Free CYNEL 1mm

Opaska uziemiająca do lutowania ANTI-STATIC

Topnik RF800 do SMD 100ml art.056

Pasta CYNEL-1 topnik lutowniczy 40g

DPO6104B oscyloskop 4 x 100MHz

HT25COP Hantek sonda do pomiaru zapłonu

DSO4084B oscyloskop cyfrowy czterokanałowy 80MHz

DPO6084C oscyloskop 4 x 80MHz z dwukanałowym generatorem DDS

HT201 tłumik 20:1 do oscyloskopu Hantek
