Oscyloskop cyfrowy DSO1062BV z multimetrem skopometr

Oscyloskop cyfrowy DSO1062BV z multimetrem skopometr

Hantek

Dostępność: Niedostępny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: DSO-1062BV

Stan magazynowy:

Cena: 2 098,95 zł

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

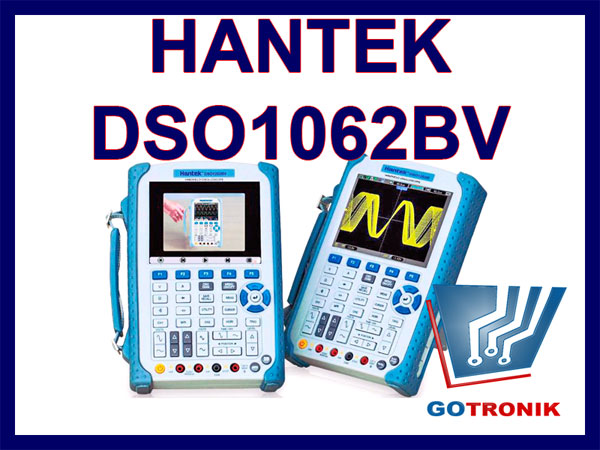

Oscyloskop cyfrowy Hantek DSO1062BV SKOPOMETR 2 x 60MHz
przenośny oscyloskop z multimetrem cyfrowym skopometr

Oscyloskop cyfrowy Hantek DSO1102BV SKOPOMETR 2 x 100MHz

Nowa seria oscyloskopów Hantek DSO1000BV z próbkowaniem w czasie rzeczywistym 1GSa/s, wbudowaną kartą pamięci SD 2GB, nowym wyświetlaczem TFT o rozdzielczości 640 x 480. Oscyloskop przenośny DSO1000BV (skopometr) z dodatkowymi funkcjami multimetru. Posiada automatyczne funkcje pomiarowe, analizę FFT, możliwość zapisu przebiegów oraz atrakcyjną cenę czynią ten sprzęt jedną z najbardziej atrakcyjnych pozycji na rynku. Jest to idealny przyrząd diagnostyczny dla techników nadzorujących urządzenia przemysłowe, przyrządy kontrolne i pomiarowe, systemy sterowania i zasilania, warsztatów elektryki i elektroniki samochodowej.

alt alt alt alt
alt alt alt alt
alt alt alt alt
alt alt alt alt






Oscyloskop DSO1102BV HANTEK:

  • przenośny oscyloskop cyfrowy z wbudowanym multimetrem SKOPOMETR
  • 2 kanały
  • szerokość pasma: 60MHz
  • próbkowanie w czasie rzeczywistym: 1GSa/s (Real Time)
  • próbkowanie ekwiwalentne: 25GSa/s
  • wbudowana karta pamięci SD 2GB
  • nowy wyświetlacz TFT o rozdzielczości 640 x 480
  • duży KOLOROWY wyświetlacz z energooszczędnym podświetleniem LED
  • wbudowany akumulator
  • izolacja galwaniczna pomiędzy oscyloskopem i multimetrem
  • możliwość zapisywania przebiegów na pen-drive poprzez USB
  • rozbudowane funkcje automatycznych pomiarów kursorami
  • możliwość wykonywania operacji matematycznych pomiędzy kanałami
  • analiza FFT
  • komunikacja USB 2.0
  • funkcja AUTOSET automatyczne ustawianie parametrów wyświetlania (podstawy czasu, wzmocnienia)
  • funkcja filtru cyfrowego
  • funkcja Pass/Fail
  • pomiar przy użyciu kursorów
  • praca w trybie X-Y
  • rejestrowanie przebiegu
  • wbudowany multimetr
  • rodzaje wyzwalania: zboczem, szerokość impulsu, czas narastania, zmienne, sygnałem video (PAL, SECAM, NTSC)
  • analiza FFT: Hanning, Flattop, Rectangular, Bartletta, Blackman
  • automatyczny pomiar 23 parametrów
  • funkcja uśredniania przebiegu



alt alt alt
alt alt alt




Porówanie parametrów technicznych oscyloskopów z serii DSO1000BV Hantek:

Model

DSO1202BV

DSO1102BV

DSO1062BV

Oscilloscope mode

szerokość pasma:

200MHz

100MHz

60MHz

próbkowanie w czasie rzeczywistym

1GSa/s Real-time Sample Rate

próbkowanie ekwiwalentne

25GSa/s Equivalent Sample Rate

długość rekordu

Single-channel: Maximum 1M
Dual-channel: Maximum 512k

zakresy podstawy czasu

2nS/div-2000S/div (2, 4, 8 sekwencja)

Delay Time Accuracy

500ps

Video Help

Build in

Flash Memory

wbudowana karta 2G SD Card


odchylanie pionowe

rodzielczość A/D

8-bit rozdzielczość pionowa

zakresy czułości

2mV/div~5V/div at input BNC

Position Range

±50V(5V/div),
±40V(2V/div~500mV/div),
2V(200mV/div~50mV/div)
±400mV(20mV/div~2mV/div)

czas narastania na BNC

≤1.7ns

≤3.5ns

≤5.8ns

DC Gain Accuracy

±4% for Sample or Average acquisition mode, 5mV/div to 2mV/div
±3% for Sample or Average acquisition mode, 5V/div to 10mV/div


wyzwalanie



Trigger Sensitivity
(Edge Trigger Type)

DC: CH1/CH2(Typical) 1div from DC to 10MHz;1.5div from 10MHz to Full
AC: Attenuates signals below 10Hz

HF Reject: Attenuates signals above 80kHz

LF Reject: Attenuates signals below 150kHz

Noise Reject: Reduces trigger sensitivity

Trigger Level Range

CH1,CH2: ±8 divisions from center of screen

Trigger Level Accuracy,
typical (Accuracy is for signals having rise and fall times ≥20ns)

CH1,CH2: ±(0.3div×V/div) (within ±4 divisions from center of screen)

Hold off Range

100ns-10s

Trigger Type

Edge

Trigger on the rising or falling edge

Pulse Width

Trigger (when >,<,=,≠) on positive or negative pulses
Pulse Width Range: 20ns-10s

Video

Trigger on an NTSC, PAL, or SECAM standard video signal
Line Range: 1-525 (NTSC), 1-625 (PAL/SECAM)

Slope

Trigger (when >,<,=,≠) on a positive or negative slope
Set Time: 20ns–10s

Overtime

from the rising or falling edge
Set Time: 20-10s

Alternate

Internal trigger on edge, pulse width, video or slope


Measurement

Cursors

Manual: The difference between voltage cursors △V; the difference between time cursors △T; 1/△T calculated by Hz.
Tracing: The voltage and time at a waveform point

Automatic

Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width

Meter Mode

Max. Resolution

6,000 Counts

DMM Testing Modes

Voltage, Current, Resistance, Capacitance, Diode & Continuity

Max. Input Voltage

AC: 600V, DC: 800V

Max. Input  Current

AC: 10A, DC: 10A

Input Impedance

10 MΩ

Display

Type

Right angle 5.6 16-digit color LCD

Resolution

640*480 dots

Contrast

16 gears, with the progress bar to show adjustment

Interface

USB host and USB slave, LAN Optional

Power Supply

Voltage

 DC Input:12--17VDC, 1500mA

Mechanical

Size

245 x 163 x 52 (mm)

Weight

1.3KG (exclusive of packing and accessories)

 strona producenta: http://www.hantek.com/english/produce_list.asp?unid=144



Zestaw zawiera:

  • oscyloskopcyfrowy Hantek DSO1062BV- 1szt
  • bateria Li-ion x1szt.
  • torba x1szt.
  • oryginalny karton x1szt.
  • sondy oscyloskopowe 1:1, 10:1 x2szt.
  • sondy do multimetru x2szt.
  • instrukcja obsługi (ang.)
  • oprogramowanie
  • zasilacz – ładowarka
  • kabel USB



Gwarancja:

  • 24 miesięczny okres gwarancyjny (pisemna karta gwarancyjna)




Zdjęcia oscyloskopu Hantek DSO1000BV seria:



Oscyloskop cyfrowy Hantek DSO1102BV SKOPOMETR 2 x 100MHz

Oscyloskop cyfrowy Hantek DSO1102BV SKOPOMETR 2 x 100MHz

Oscyloskop cyfrowy Hantek DSO1102BV SKOPOMETR 2 x 100MHz

Oscyloskop cyfrowy Hantek DSO1102BV SKOPOMETR 2 x 100MHz

Oscyloskop cyfrowy Hantek DSO1102BV SKOPOMETR 2 x 100MHz

Oscyloskop cyfrowy Hantek DSO1102BV SKOPOMETR 2 x 100MHz

Oscyloskop cyfrowy Hantek DSO1102BV SKOPOMETR 2 x 100MHz

Oscyloskop cyfrowy Hantek DSO1102BV SKOPOMETR 2 x 100MHz

Oscyloskop cyfrowy Hantek DSO1102BV SKOPOMETR 2 x 100MHz

Oscyloskop cyfrowy Hantek DSO1102BV SKOPOMETR 2 x 100MHz

Oscyloskop cyfrowy Hantek DSO1102BV SKOPOMETR 2 x 100MHz
