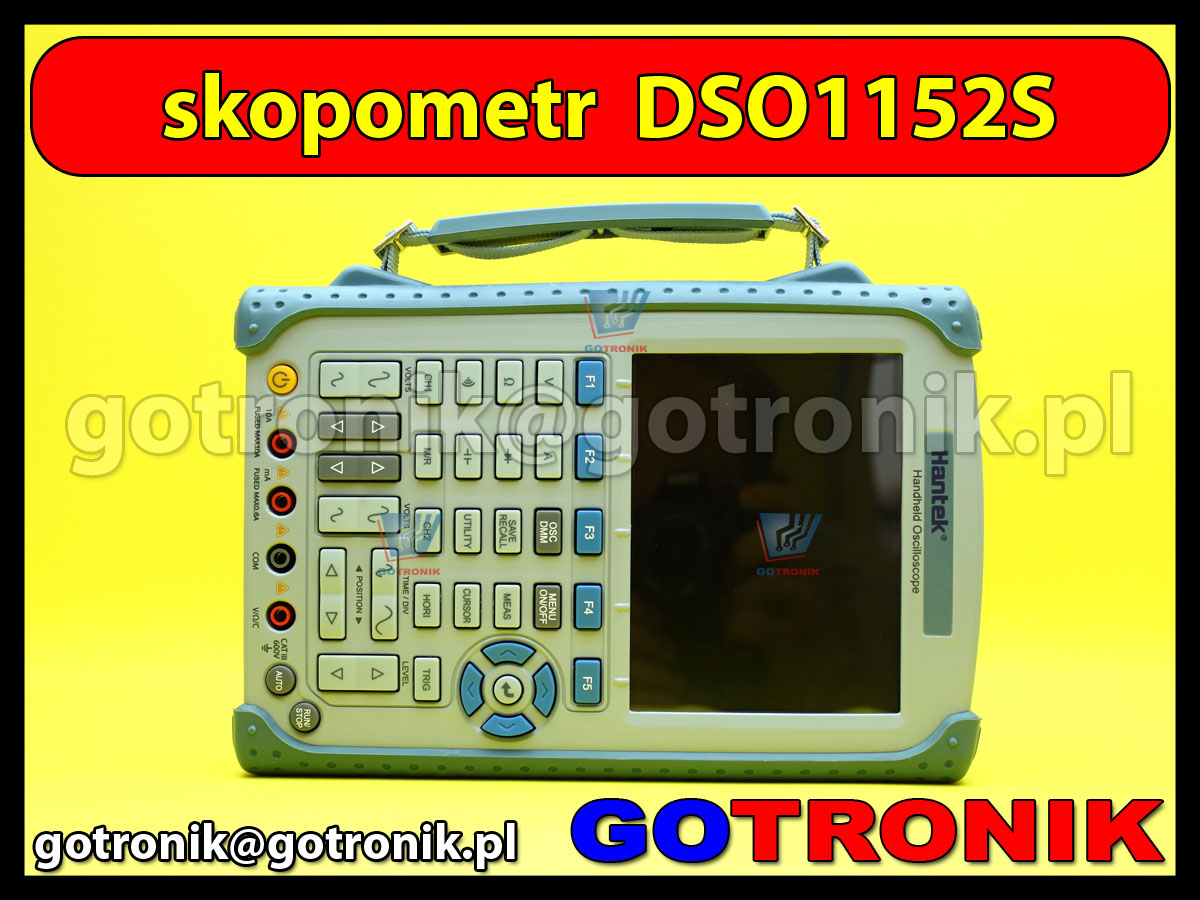

Oscyloskop DSO1152S Hantek

Oscyloskop DSO1152S Hantek

Dostępność: Dostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 15,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier - 15,00 zł
Odbiór osobisty - 0,00 zł

Numer katalogowy: DSO1152S

Stan magazynowy:

Cena: 2 969,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

Przenośny oscyloskop (skopometr) posiada izolowane wejścia CH1 i CH2. Szerokość pasma wynosi 2x150MHz, a próbkowanie przetwornika A/D w czasie rzeczywistym 1GSa/s. Oscyloskop charakteryzuje się w porównaniu z podobnymi konkurencyjnymi produktami wyświetlaczem LCD z podświetlaniem ledowym i wysoką rozdzielczością 640 x 480 (podobne modele konkurencyjne np. Siglent posiadają mniejszą rozdzielczość przy tej samej wielkości ekranu). Urządzenie dodatkowo posiada wbudowany multimetr cyfrowy 6000.

Oscyloskop DSO1152S Hantek

oscyloskop przenośny skopometr Hantek DSO1152S izolowane kanały 2x150MHz 1GSa/s



Przenośny oscyloskop (skopometr) model DSO1152S produkcji Hantek posiada izolowane wejścia CH1 i CH2. Szerokość pasma wynosi 2x150MHz, a próbkowanie przetwornika A/D w czasie rzeczywistym 1GSa/s. Oscyloskop charakteryzuje się w porównaniu z podobnymi konkurencyjnymi produktami wyświetlaczem LCD z podświetlaniem ledowym i wysoką rozdzielczością 640 x 480 (podobne modele konkurencyjne np. Siglent posiadają mniejszą rozdzielczość przy tej samej wielkości ekranu). Urządzenie dodatkowo posiada wbudowany multimetr cyfrowy 6000.


Skopometr DSO1152S
 to przenośny oscyloskop cyfrowy z wbudowanym multimetrem:

  • oscyloskop cyfrowy
  • dwukanałowy - 2 kanały
  • szerokość pasma 150MHz w każdym kanale
  • izolowane wejścia
  • wysoka częstotliwość odświeżania (2500 klatek)
  • próbkowanie w czasie rzeczywistym 1GSa/s
  • pamięć próbek 1M
  • duży KOLOROWY wyświetlacz LCD o przekątnej 5,7'
  • wysoka rozdzielczość ekranu 640 x 480
  • funkcja AUTOSET automatyczne ustawianie parametrów wyświetlania (podstawy czasu, wzmocnienia)
  • funkcja filtru cyfrowego
  • funkcja Pass/Fail
  • pomiar przy użyciu kursorów
  • praca w trybie X-Y
  • rejestrowanie przebiegu
  • wbudowany multimetr
  • rodzaje wyzwalania: zboczem, szerokość impulsu, czas narastania, zmienne, sygnałem video (PAL, SECAM, NTSC)
  • analiza FFT: Hanning, Flattop, Rectangular, Bartletta, Blackman
  • automatyczny pomiar 23 parametrów
  • funkcja uśredniania przebieg
  • komunikacja USB 2.0 z komputerem
  • wbudowany multimetr cyfrowy 6000 z analogowym bargrafem
    NOWY WYŚWIETALCZ LCD O WYSOKIEJ ROZDZIELCZOŚĆI
    640 x 480

oscyloskop przenośny skopometr Hantek DSO1152S izolowane kanały 2x150MHz 1GSa/s

skopometry oscyloskopy przenośne Hantek z izolowanymi wejsciami DSO1000S  skopometry oscyloskopy przenośne Hantek z izolowanymi wejsciami DSO1000S  skopometry oscyloskopy przenośne Hantek z izolowanymi wejsciami DSO1000S  skopometry oscyloskopy przenośne Hantek z izolowanymi wejsciami DSO1000S
skopometry oscyloskopy przenośne Hantek z izolowanymi wejsciami DSO1000S  skopometry oscyloskopy przenośne Hantek z izolowanymi wejsciami DSO1000S  skopometry oscyloskopy przenośne Hantek z izolowanymi wejsciami DSO1000S  skopometry oscyloskopy przenośne Hantek z izolowanymi wejsciami DSO1000S
skopometry oscyloskopy przenośne Hantek z izolowanymi wejsciami DSO1000S  skopometry oscyloskopy przenośne Hantek z izolowanymi wejsciami DSO1000S  skopometry oscyloskopy przenośne Hantek z izolowanymi wejsciami DSO1000S  skopometry oscyloskopy przenośne Hantek z izolowanymi wejsciami DSO1000S
 skopometry oscyloskopy przenośne Hantek z izolowanymi wejsciami DSO1000S  skopometry oscyloskopy przenośne Hantek z izolowanymi wejsciami DSO1000S  skopometry oscyloskopy przenośne Hantek z izolowanymi wejsciami DSO1000S  skopometry oscyloskopy przenośne Hantek z izolowanymi wejsciami DSO1000S



porównanie parametrów skopometrów z serii DSO1000S produkcji Hantek:

Model DSO1202S DSO1152S DSO1122S DSO1062S
Bandwidth 200MHz 150MHz 120MHz 60MHz
Channel 2
Real-Sample Rate 1GSa/s
Equivalent Sample Rate 25GSa/s
Record Length 1M
Rish time ≤1.7ns/≤2.3ns/≤2.9ns/≤5.8ns
Timebase Accuracy ±50ppm
Time Base Range 2ns/div-2000s/div
Video Help --
SD Card --
Input Impandance  1MΩ
VOLTS/DIV Range 2mV/div~5V/div
A/D Converter 8bit
Position Range ±50V(5V/div), ±40V(2V/div~500mV/div),
±2V(200mV/div~50mV/div), ±400mV(20mV/div~2mV/div).
DC Gain Accuracy ±3% for Normal or Average acquisition mode, 5V/div to 10mV/div;
±4% for Normal or Average acquisition mode, 5mV/div to 2mV/div.
Bandwidth Limit 20MHz
Trigger Types Edge, Video, Pulse, Slope, Over time, Alternative
Trigger Source CH1, CH2
Math +,-,x,÷,FFT, Invert
Cursor Measurement Voltage difference between cursors: △V;
Time difference between cursors: △T;
Reciprocal of △T in Hertz (1/ΔT);
Auto Measuerment Frequency, Period, Mean, Pk-Pk, Cycli RMS, Minimum, Maximum, Rise time, Fall Time, +Pulse Width, -Pulse Width, Delay1-2Rise, Delay1-2Fall, +Duty, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
The float voltage between BNC and Ground  600V CATIII, 1000V CAT II
The float voltage between each Channel 600V CATIII, 1000V CAT II
The float voltage between Multimeter and Ground 1000V
between input Ports directly 400V CAT II
Input by 10:1 probe 600V CATIII, 1000V CAT II
DMM Max. Resolution 6,000 Counts
Testing Modes Voltage, Current, Resistance, Capacitance, Diode & Continuity
Max. Input Voltage AC: 600V, DC: 800V
Max. Input Current AC:10A , DC: 10A
Max. Input Impandance 10MΩ
Display 5.6" TFT 16K Color Display, 640*480 dots
Size 245mm x 163mm x 52mm
Weight 1.3KG(Without Package)
Standard Probe PP200x2 PP200x2 PP200x2 PP80x2



parametry wbudowanego multimetra:

DMM Mode
Max. Resolution 6000 Counts
DMM Testing Modes Voltage, Current, Resistance, Capacitance, Diode & Continuity
Max. Input Voltage AC:600V, DC: 800V
Max. Input Current AC: 10A, DC:10A
Input Impedance 10MΩ
DMM TrendPlot 1.2M  Point
Range Resolution Accuracy Resolution
DC Voltage 60.00mV ±1%±3 digit 10uV
600.0mV 100uV
6.000V 1mV
60.00V 10mV
600.0V 100mV
800V 1V
AC Voltage 60.00mV ±1%±3 digit 10uV
600.0mV 100uV
6.000V 1mV
60.00V 10mV
600.0V 100mV
DC Current 60.00mA ±1%±5 digit 10uA
600.0mA ±1.5%±5 digit 100uA
6.000A 1mA
10.00A 10mA
AC Current 60.00mA ±1%±5 digit 10uA
600.0mA ±1.5%±5 digit 100uA
6.000A 1mA
10.00A 10mA
Resistance 600Ω ±1%±3 digit 0.1Ω
6.000KΩ
60.00KΩ 10Ω
600.0KΩ 1KΩ
6.000MΩ 10KΩ
60.00MΩ ±1%±5 digit 100KΩ
Capacitance 40.00nF ±2%±5 digit 10pF
400.0nF 100pF
4.000uF 1nF
40.00uF 10nF
400.0uF 100nF
Attention: the smallest capacitance value that can be measured in 5nF
Diode 0V~2.0V
ON-OFF test <10Ω


pdf logo katalog produktów Hantek
pdf logo manual instrukcja do oscyloskopów DSO1000S
rar zip logo oprogramowanie
rar zip logo SDK
rar zip logo drivery















strona producenta: http://hantek.com/en/ProductDetail_1_18.html



Zestaw zawiera (wyposażenie standartowe):

  • oscyloskopcyfrowy Hantek DSO1152S- 1szt
  • bateria Li-ion x1szt.
  • torba x1szt.
  • oryginalny karton x1szt.
  • sondy oscyloskopowe 1:1, 10:1 x2szt.
  • sondy do multimetru x2szt.
  • instrukcja obsługi (ang.)
  • oprogramowanie
  • zasilacz – ładowarka
  • kabel USB



Hantek DSO1000S wyposażenie Hantek DSO1000S wyposażenie Hantek DSO1000S wyposażenie Hantek DSO1000S wyposażenie
Hantek DSO1000S wyposażenie Hantek DSO1000S wyposażenie Hantek DSO1000S wyposażenie Hantek DSO1000S wyposażenie



Gwarancja:

  • 24 miesięczny okres gwarancyjny (pisemna karta gwarancyjna)
Firma GOTRONIK jest bezpośrednim i autoryzowanym dystrybutorem produktów HANTEK na rynku polskim. Zapewniamy wsparcie i serwis gwarancyjny i pogwarancyjny.





zdjęcia:


na zdjęciach widoczny model DSO1122S - zdjęcia poglądowe modelu DSO1122s Hantek
(wygląd zewnętrzny modeli DSO1122s i DSO1152s jest identyczny)
